如何在WinCC上显示S7 CPU的运行模式？
How to display the run mode selector settings of S7 CPU on WinCC ?
Single FAQ Edition (2011年4月)

关键词 运行模式，钥匙，RUN-P
Key Words Run mode, Key，Run-P

IA&DT&BT Service & Support

Page 2-6

如何在WinCC上显示S7 CPU的运行模式?
利用S7 系统函数 SFC51 “RDSYSST”（SSL_ID=W#16#0232, Index=W#16#0004），可以
获得CPU上钥匙当前的位置，存放到M区或DB块中，通过WinCC读取并显示出来。

可以在OB35 中调用 SFC 51：
CALL "RDSYSST"
REQ :=TRUE
SZL_ID :=W#16#232
INDEX :=W#16#4
RET_VAL :=MW12
BUSY :=M10.1
SZL_HEADER:=DB1.SZL_HEADER
DR :=P#M 100.0 WORD 20

SFC51的参数解释如下，
REQ ：为TRUE 时启动读请求。
SZL_ID ：指定需要读取的系统信息，本例为W#16#0232。
INDEX ：本例中为W#16#0004。
RET_VAL ：执行SFC51返回状态。
BUSY ： 为1时表示读进程没有完成。
SZL_HEADER：输出系统信息存储的数据记录区号及长度，结构数据类型。
DR ：指定输出系统信息存储在CPU的地址区。

参数SZL_HEADER的地址区在DB1中建立

IA&DT&BT Service & Support

Page 3-6

IA&DT&BT Service & Support

Page 4-6

用户可以从DR指向的地址区域中读取到当前CPU的运行状态，见下表。其中第五个字提供了关于CPU 钥匙当前的位置： 当CPU打到 RUN-P时，MW108返回值为2，意为CPU处于RUN-P运行模式：

当CPU 达到RUN时，MW108返回值为1，意为CPU处于RUN运行模式：

更多关于SFC51 功能的描述，请参考手册： System Software for S7-300/400 System and
Standard Functions。

如果您对该文档有任何建议，请将您的宝贵建议提交至下载中心留言板。
该文档的文档编号：F0516

IA&DT&BT Service & Support

Page 5-6

附录－推荐网址

自动化系统
西门子（中国）有限公司
工业自动化与驱动技术与楼宇科技集团 客户服务与支持中心
网站首页：
www.4008104288.com.cn

自动化系统 下载中心：
http://www.ad.siemens.com.cn/download/DocList.aspx?TypeId=0&CatFirst=1

自动化系统 全球技术资源：
http://support.automation.siemens.com/CN/view/zh/10805045/130000
“找答案”自动化系统版区：
http://www.ad.siemens.com.cn/service/answer/category.asp?cid=1027

SIMATIC HMI人机界面
西门子（中国）有限公司
工业自动化与驱动技术与楼宇科技集团 客户服务与支持中心
网站首页：
www.4008104288.com.cn

WinCC下载中心：
http://www.ad.siemens.com.cn/download/DocList.aspx?TypeId=0&CatFirst=1&CatSecond=
9&CatThird=-1
HMI全球技术资源：http://support.automation.siemens.com/CN/view/zh/10805548/130000
“找答案”WinCC版区：
http://www.ad.siemens.com.cn/service/answer/category.asp?cid=1032

注意事项

应用示例与所示电路、设备及任何可能结果没有必然联系，并不完全相关。应用示例不表示
客户的具体解决方案。它们仅对典型应用提供支持。用户负责确保所述产品的正确使用。这
些应用示例不能免除用户在确保安全、专业使用、安装、操作和维护设备方面的责任。当使
用这些应用示例时，应意识到西门子不对在所述责任条款范围之外的任何损坏/索赔承担责
任。我们保留随时修改这些应用示例的权利，恕不另行通知。如果这些应用示例与其它西门
子出版物(例如，目录)给出的建议不同，则以其它文档的内容为准。

声明

我们已核对过本手册的内容与所描述的硬件和软件相符。由于差错难以完全避免，我们不能
保证完全一致。我们会经常对手册中的数据进行检查，并在后续的版本中进行必要的更正。
欢迎您提出宝贵意见。

版权© 西门子（中国）有限公司2001-2011 版权保留
复制、传播或者使用该文件或文件内容必须经过权利人书面明确同意。侵权者将承担权利人
的全部损失。权利人保留一切权利，包括复制、发行，以及改编、汇编的权利。

西门子（中国）有限公司

IA&DT&BT Service & Support

Page 6-6

合集下载

winCC教程(使用、简明)

winCC教程(使用、简明)



画 面 组 态
WinCC组态
画面组态
c．变量
将属性值赋予变量 ，也可通 过变量更改属性值，但要注意 属性值类型与变量类型的匹配

画 面 组 态
WinCC组态
画面组态
“事件”标签页 事件标签页显示了可实现的动作， 例如：鼠标动作、键盘动作。动 作栏中带有闪电符号的动作表示 该动作可动态化。右击闪电出现 C动作、直接连接两个下拉菜单

画 面 组 态
WinCC组态
属性
画面组态
“属性”标签页 主要对对象的几何、颜色、样式等属性 进行设置，静态列显示对象在静态时的 值，动态列具有灯泡的表示该属性可动 态化。右击灯泡，可出现动态对话框、 C动作、变量三个下拉菜单

画 面 组 态

画 面 组 态
WinCC组态
画面组态
a．动态对话框 在“表达式/公式”栏中可对变量进 行加、减、乘、除及简单函数运算。 在“事件名称” 一栏中选择触发该 动作的触发器，触发器分周期触发 器和变量触发器

更 改 计 算 机 属 性
WinCC组态
在“计算机属性”的“图形运 行系统”标签页中，单击“启动 画面”栏中的“浏览”按钮，选 择欲作为该项目运行时第一个进 入的界面。在“窗口属性”一栏 中选中“全屏”，使得项目在运 行时全屏显示

更 改 计 算 机 属 性
WinCC组态
画面组态
在WinCC资源管理器中，右击“图形 编辑器”并在下拉菜单中选择“新 建”，即可打开新建界面。在该界面 中添加全部欲在运行状态下显示的内 容。在“对象选项板”的“标准板” 中列出了线、静态文本、输入输出域 等对象。在“对象选项板”的“控件 板”中列出了时钟、报警控件、在线 表格控件、在线趋势控件等
如何在WINCC组态中显示变量的当前值

如何在WINCC组态中显示变量的当前值

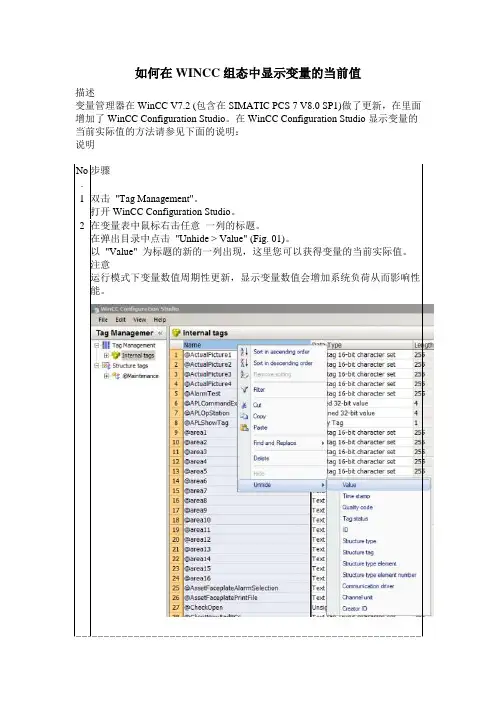

No 步骤 . 1 双击 "Tag Management"。
打开 WinCC Configuration Studio。 2 在变量表中鼠标右击任意 一列的标题。
在弹出目录中点击 "Unhide > Value" (Fig. 01)。 以 "Value" 为标题的新的一列出现，这里您可以获得变量的当前实际值。 注意 运行模式下变量数值周期性更新，显示变量数值会增加系统负荷从而影响性 能。
如何在 WINCC 组态中显示变量的当前值
描述 变量管理器在 WinCC V7.2 (包含在 SIMATIC PCS 7 V8.0 SP1)做了更新，在里面 增加了 WinCC Configuration Studio。在 WinCC Configuration Studio 显示变量的 当前实际值的方法请参见下面的说明： 说明
Fig. 01 Table 01
更多信息 WinCC Configuration Studio 使用说明请参考 Entry ID: 74509647. 创建环境 本 FAQ 中所有的图片在 WinCC V7.2 Upd 1 中创建.
WinCC使用方法举例

WinCC使用方法举例

WinCC的使用方法和操作步骤例子1. 创建WinCC项目打开WinCC创建名为“B10380107”的项目，其中，项目选项，选择“单用户项目”（即默认设置）。

2.添加PLC驱动程序用鼠标右键点击窗口中的“Tag magement”（变量管理器），添加“SIMATIC S7 Protocol suite.chn”驱动程序。

如下图所示。

之后，添加完成后，鼠标左键单击前的加号，然后，鼠标右键单击MPI，点击“New Driver Connecting”（新建连接）,命名为PLC1，见下图。

3.创建内部变量鼠标右键单击“Tag magement”（变量管理器）下的，创建新的内部变量，,命名为“Tnaklevel”，并且数据类型，选择“Unsigned 16-bit value”（无符号的16位数），操作步骤见下图。

4.创建过程画面和按钮在窗口中右击“”（图形编辑器），在快捷菜单中选择“New picture”（新建画面），见下图。

鼠标右击，将该新建画面命名为“START.pdl”。

重复上述步骤，再新建一个画面，并命名为“SAMPLE，pdl”。

然后，创建按钮。

双击打开画面“START.pdl”，在画面中创建按钮Botton，跳转到如下图所示的画面。

之后，创建按钮，在“Windows objects”下选择“Button”按钮。

创建与“SAMPLE.pdl”间的连接，将其名字改为“SAMPLE”。

同时在中，选择“SAMPLE.pdl”，之后保存，退出。

之后打开“SAMPLE.pdl”画面，重复上述步骤，建立“SAMPLE.pdl”与“START.pdl”之间的连接,完成后保存退出。

见下图。

5. 设置运行系统属性点击“计算机”，在快捷菜单中，点击“属性”后，点击“图形运行系统”，来确定画面的外观以及设置起始画面。

同时将起始画面选择为“START.pdl”。

完成设置后的选项见下图。

6.项目激活可以点击WinCC资源管理器菜单栏中的“文件，然后点击“激活”,复选标记随即显示，显示所激活的运行系统；也可以在WinCC资源管理器工具栏中点击“激活” .7.构建” Water Supply Atlanta”系统构建系统得到下图所示的最终结果（中间省去了一些步骤）从上述三幅图可以看出：柱图随着I/O 域数值变化的变化而变化。

S7协议在WINCC中的应用

S7协议在WINCC中的应用

S7协议在WINCC中的应用

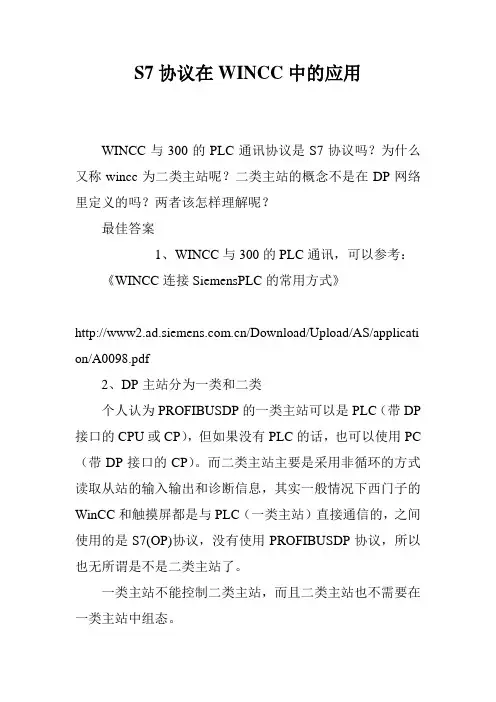

WINCC与300的PLC通讯协议是S7协议吗？为什么又称wincc为二类主站呢？二类主站的概念不是在DP网络里定义的吗？两者该怎样理解呢？
