如何设置S7-200的通讯 - 通讯方式选择

S 7-200 S M A R T 串口通信简介S 7-200 S M A R T 支持的串口通信硬件及连接资源如表 1所示： 注意：1. P P I 模式只支持 S 7-200 S M A R T C P U 与 H M I 设备之间的通信；2. 通信信号板的工作模式（R S 485/R S 232）是由用户决定的，可以在 M i c r o /W I N S M A R T 中通过设置系统块来设置。

详细设置方法见：如何设置串口通信参数 通信端口定义1.S 7-200 S M A R T C P U 本体集成 R S 485 端口 （端口 0）表 2. S 7-200 S M A R T C P U 本体集成 R S 485 端口引脚定义 2.通信信号板 表 1.S 7-200 S MA R T 串口参数CPU 本体集成通讯口通信信号板（S B C M 01）通讯口类型R S 485R S 485R S 232支持的通信协议P P I / 自由口 / M O D B U S / U S S 波特率P P I （9600,19200,187500 b /s ）自由口（1200,115200 b /s ）连接资源每个通信口可连接 4 个 H M I 设备C P U 插座(9针母头)引脚号信号P o r t 0（端口0）引脚定义1屏蔽机壳接地224V 返回逻辑地（24V 公共端）3R S -485信号 B R S -485信号 B 4发送请求R T S （T T L ）55V 返回逻辑地（5V 公共端）6＋5V ＋5V ，通过100 O h m 电阻7＋24V ＋24V8R S -485信号 A R S -485信号 A9不用10位协议选择（输入）金属壳屏蔽机壳接地表 3.通信信号板（P o r t 1）引脚定义通信信号板（S B C M 01）引脚标记R S 485R S 232机壳接地机壳接地T X /B R S 485-B R S 232-T x R T S R T S (T T L )R T S (T T L )M 逻辑公共端逻辑公共端R X /AR S 485-AR S 232-R x通信信号板通信信号板可以扩展 C P U 的通信端口，其安装位置如图 1所示。

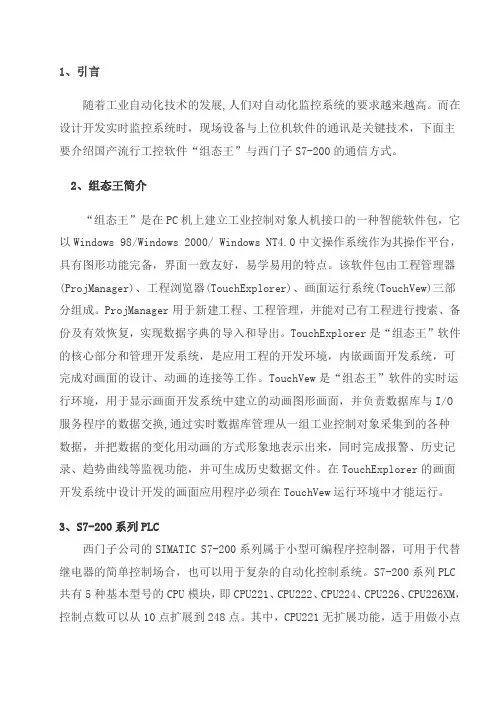

1、引言随着工业自动化技术的发展,人们对自动化监控系统的要求越来越高。

而在设计开发实时监控系统时，现场设备与上位机软件的通讯是关键技术，下面主要介绍国产流行工控软件“组态王”与西门子S7-200的通信方式。

2、组态王简介“组态王”是在PC机上建立工业控制对象人机接口的一种智能软件包，它以Windows 98/Windows 2000/ Windows NT4.0中文操作系统作为其操作平台，具有图形功能完备，界面一致友好，易学易用的特点。

该软件包由工程管理器(ProjManager)、工程浏览器(TouchExplorer)、画面运行系统(TouchVew)三部分组成。

ProjManager用于新建工程、工程管理，并能对已有工程进行搜索、备份及有效恢复，实现数据字典的导入和导出。

TouchExplorer是“组态王”软件的核心部分和管理开发系统，是应用工程的开发环境，内嵌画面开发系统，可完成对画面的设计、动画的连接等工作。

TouchVew是“组态王”软件的实时运行环境，用于显示画面开发系统中建立的动画图形画面，并负责数据库与I/O服务程序的数据交换,通过实时数据库管理从一组工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史记录、趋势曲线等监视功能，并可生成历史数据文件。

在TouchExplorer的画面开发系统中设计开发的画面应用程序必须在TouchVew运行环境中才能运行。

3、S7-200系列PLC西门子公司的SIMATIC S7-200系列属于小型可编程序控制器，可用于代替继电器的简单控制场合，也可以用于复杂的自动化控制系统。

S7-200系列PLC 共有5种基本型号的CPU模块，即CPU221、CPU222、CPU224、CPU226、CPU226XM，控制点数可以从10点扩展到248点。

其中，CPU221无扩展功能，适于用做小点数的微型控制器，CPU222有扩展功能，CPU224是具有较强控制功能的控制器，CPU226和CPU226 XM适用于复杂的中小型控制系统。

西门子以太网通讯一、功能：S7-200做客户机(主站)，S7-300做服务器(服务器)二、硬件配置：1.CP243-12.CPU2243.CPU3144.CP343-1三、设置步骤：第一步打开S7-200编程软件MicroWIN，在工具栏中选择以太网向导第二步读取CP243-1【以太网模块】。

注意：PC与S7-200连接正常才能读取到第三步选择以太网模块第四步输入【CP243-1 】的IP地址192.168.0.50 注意IP设置与S7-300侧要在同一个网段第五步配置连接数【最多连接8路】以太网模块要占用地址，建议放在最后插槽连接数：根据实际的连接数配置第六步1.选择客户机连接【s7-200为客户机】2.【03．02】----03：单边通信02: S7-300CPU模块的插槽号【10：00】----1：固定0：连接号00：s7-200CPU模块的位置3. 输入CP343-1的IP地址【在S7-300的硬件组态中设置】4. 单击“数据传输”，进入配置窗口。

注意：连接号一定要记住，在编程的时候会应用到第七步1.选择向服务器读取数据2.选择读取数据的大小【最大212个字节】3.数据的对应关系。

【把S7-300“DB10.DBB0开始的10个字节”的数据读取到本地“VB0开始的10个字节”中】4.配置完后点击【新转输】注意：传输号要记住，在编程中要应用到第八步1. 选择向服务器写入数据2. 选择写入数据的大小【最大212个字节】3. 数据的对应关系。

【把本地“VB10开始的10个字节”的数据写入到S7-300“DB10.DBB10开始的10个字节”中】4.配置完后点击确认注意：传输号要记住，在编程中要应用到第九步选择保护[通信子程序在S7-200占用的V区地址,不能与编写程序时用的V区地址重复]第十步配置完后点击【下一步】第十一步完成以太网通信配置点击【完成】第十二步在S7-200中编写以太网通信程序Chan_ID 连接号【地址在以太网配置完后自动生成，可以在符号表中查看】Data 转输号【地址在以太网配置完后自动生成，可以在符号表中查看】START发送、接收不能同时进行【自振荡比较来错开控制】Abort为“1”时取消S7-200做客户机：S7-300侧不需要写程序，只要把硬件组态正确，以太网模块的IP设置与S7-200以太网向导中配置的保持一致，此外还要建立与S7-200数据传输大小相对应的DB块。

返回专题资料首页>>编程电缆S7-200 CPU有其专用的低成本编程电缆，统称为PC/PPI电缆，用于连接PC机和CPU上的RS-485通信口，可用做STEP 7-Micro/WIN对CPU 的编程调试，或与上位机做监控通信、或与其他具有RS-232端口的设备之间作自由口通信。

西门子提供的所有用于S7-200的编程电缆，长度都是5米。

目前西门子提供两种PC/PPI编程电缆，它们是：•RS-232/PPI电缆（订货号6ES7 901-3CB30-0XA0）：智能多主站电缆，连接S7-200 CPU/EM277通信口和计算机RS-232串口，作为编程或数据通信电缆；同时也可以用于连接TP170 micro和安装了WinCC flexible (micro)的计算机RS-232串口，作为配置画面下载电缆•USB/PPI电缆（订货号6ES7 901-3DB30-0XA0）：智能多主站电缆，用于连接计算机的USB通信口与S7-200 CPU/EM277通信口做编程或数据通信电缆用于S7-300/400编程的PC串口电缆（PC-Adapter），不能用于S7-200编程通信注意：西门子公司的专用PC/PPI电缆是带光电隔离的，不会烧CPU或PC机的通信口。

使用不隔离的自制或假冒的PC/PPI电缆，容易损坏通信口。

一般电缆还不支持S7-200 CPU通信端口的最高通信速率（187.5K），而且不能支持S7-200的多主站编程模式。

用计算机串口与CPU通过RS-232/PPI电缆进行编程通信，要求计算机拥有一个UART 16550兼容的串行通信口。

有些计算机端口扩展卡上的通信口，Micro/WIN不能直接管理，可能无法通信。

多主站RS-232/PPI电缆（6ES7 901-3CB30-0XA0）图1. 正版RS-232/PPI电缆及其包装盒因为此电缆能够管理PPI网络令牌，因而支持多主站PPI网络。
