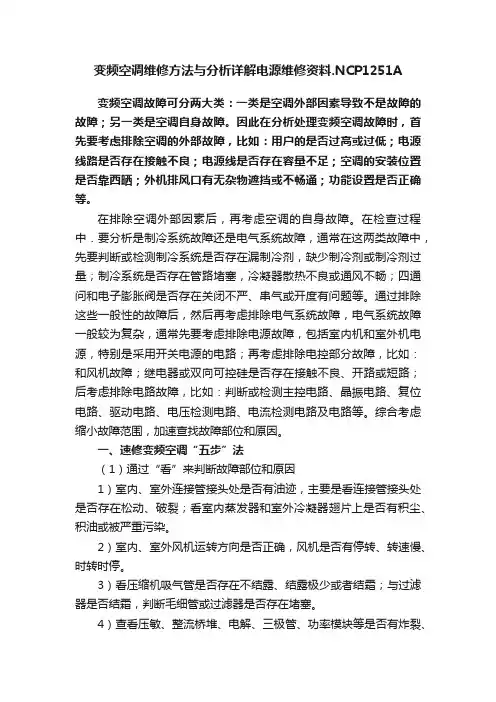

变频空调维修方法与分析详解电源维修资料.NCP1251A变频空调故障可分两大类：一类是空调外部因素导致不是故障的故障；另一类是空调自身故障。

因此在分析处理变频空调故障时，首先要考虑排除空调的外部故障，比如：用户的是否过高或过低；电源线路是否存在接触不良；电源线是否存在容量不足；空调的安装位置是否靠西晒；外机排风口有无杂物遮挡或不畅通；功能设置是否正确等。

在排除空调外部因素后，再考虑空调的自身故障。

在检查过程中．要分析是制冷系统故障还是电气系统故障，通常在这两类故障中，先要判断或检测制冷系统是否存在漏制冷剂，缺少制冷剂或制冷剂过量；制冷系统是否存在管路堵塞，冷凝器散热不良或通风不畅；四通问和电子膨胀阀是否存在关闭不严、串气或开度有问题等。

通过排除这些一般性的故障后，然后再考虑排除电气系统故障，电气系统故障一般较为复杂，通常先要考虑排除电源故障，包括室内机和室外机电源，特别是采用开关电源的电路；再考虑排除电控部分故障，比如：和风机故障；继电器或双向可控硅是否存在接触不良、开路或短路；后考虑排除电路故障，比如：判断或检测主控电路、晶振电路、复位电路、驱动电路、电压检测电路、电流检测电路及电路等。

综合考虑缩小故障范围，加速查找故障部位和原因。

一、速修变频空调“五步”法（1）通过“看”来判断故障部位和原因1）室内、室外连接管接头处是否有油迹，主要是看连接管接头处是否存在松动、破裂；看室内蒸发器和室外冷凝器翅片上是否有积尘、积油或被严重污染。

2）室内、室外风机运转方向是否正确，风机是否有停转、转速慢、时转时停。

3）看压缩机吸气管是否存在不结露、结露极少或者结霜；与过滤器是否结霜，判断毛细管或过滤器是否存在堵塞。

4）查看压敏、整流桥堆、电解、三极管、功率模块等是否有炸裂、鼓包、漏液；或者线路是否存在鼠咬、断线、接错位及短路烧损。

5）看故障代码显示并根据其含义来判断故障点。

（2）通过“听‘来判断故障部位和原因1）听室内、室外风机运转声音是否顺畅；听压缩机工作时的声音是否存在沉闷摩擦、共振所产生的异常响声。

海信直流变频空调室外机电路故障分析与检修(五) (上接6期）□瞿贵荣例2:加电后电源指示灯亮，但整机不工作。

分析检修：测辅助电源+15V、+5V电压输出 正常,说明电源供电无问题。

测室外机C P U芯片 IC01⑪、⑫、@脚与⑬、⑭、⑬脚间+5V电源正常 (见图4),分析是I C01复位电路（与I C07、CE10、R39等组成域时钟电路(XT02 )异常。

测1C01⑮脚复位信号，正常时加电瞬间为低电平(0V待机 状态），随即升为高电平(4.8V以上为工作状态），实测⑲脚一直为低电平(0.2V),说明复位电路有 故障。

检查R39未开路,CE10、C42也无击穿漏 电情况,估计是复位集成电路I C U7内部损坏。

因无同型号丨C07(M C34064),用一片HT7044三端 复位集成电路代换后，故障排除。

提示：在采用+5V供电的各类C P U电路中，几乎各种型号的三端复位集成电路均可互换使 用（注意引脚排列可能不同），另外，复位集成电 路损坏后，在应急情况下，可以将其去掉不用，只需将R39加大到100k f l~200k l l，CE10加大到 2.2|j l F~4.7|j l F,利用电容CEU)两端电压不能突 变，而需经R39充电过程，也可为C P U提供合适 的复位信号，使系统正常工作。

例3:通电，室外机不工作，LED1-LED3全部 点亮，室内机显示故障代码“11”。

分析检修：此故障代码表示室外机存储器电 路有故障(见图4)。

主要原因有:C P U芯片I C01 不良；E2P R O M存储器丨C09不良；I C01与I C09 间连线有故障。

检查C35、R75、R78及连接线均 正常，用_片良好的24C01存储芯片代换丨C09 试验,整机恢复正常，故障排除。

例4:室外机指示灯LED1-LED3状态是亮- 灭-亮，室内机显示室外机盘管温度检测电路故 障代表“1”。

分析检修：故障代码“1”表示室外机盘管温 度检测电路有故障（见图3),主要原因有:传感器 RT4不良；接插件C N14锈蚀接触不良；分压电 阻R69(5.1kn±l%)或滤波电容CE8X16异常；C N01⑥脚接触不良;室外机C P U芯片I C01⑧脚 开焊或内部电路损坏。

变频空调工作原理图解一、变频空调制冷系统的原理：热力学的一些基本知识表征气体状态参数的三个物理量：温度/压力/比体积1.温度：摄氏温标℃ 华氏温标℉ 热力学温标K 换算关系：华氏=9/5 t+32 k=273.15+t2.压力： Pa 1Pa=1N/M2 1MPa=106 Pa=10kgf/cm2 P= Pb+ Pg （大气压Pb ；表压力Pg ）3.比体积：V= v/m3 （单位质量的物质所占体积）4.焓：物质所含内能与物质所作推挤功之和，是计算空调换热的常用物理量。

空调制冷剂在一个循环系统中，通常包含着温度、压力，以及体积的变换，通过计算这些变化量，可以得出空调的制冷能力二、实验室常用的测试空调制冷量的方法1.焓差法量热计通过测量空调室内机进风和出风口的温度差，计算出单位时间内交换的热量。

2.热平衡法量热计内机不装风口，通过分别测量室内侧，室外侧达到平衡时的热量，计算出整机的冷量。

室内外侧是通过水系统循环计算平衡时的热量。

三、热力学定律热力学第一定律：即能量守恒定律，在一定条件下，热能与机械能可以相互转化，转化后的能量总和不变。

热力学第二定律：要使热量从低温物体间接地传给高温物体，必须消耗一定能量进行补偿热力学第一定律揭示能量守恒的原理，是一切换热计算的基础，作用同万有引力定律热力学第二定律为空调的设计开发提供了理论的基础。

四、制冷系统简图气化：气化是液体变化为气体时的吸热过程，如工质在蒸发器内所发生的过程。

压缩：制冷剂工质在压缩机中发生了多变的压缩过程，但是因为工质状态变化在很短时间内完成，故在理论上计算可以看作近似的绝热可逆等熵压缩过程。

冷凝：工质在冷凝器内所作的等压放热过程。

节流：制冷工质通过节流机构，流动阻力极大，使工质压力从高压变为低压，其中有一部分液体还达到了该压力下的饱和温度而沸腾。

可将节流过程近似看作等焓过程。

家用机主要节流元器件是毛细管和电子膨胀阀。

变频机用不同类型的压缩机区别变频机主要采用的压缩机结构：双转子直流变频其中睡美人采用三洋双转子直流变频压缩机，睡梦康，睡梦宝采用三菱双转子直流变频压缩机R22系统与R410A系统区别1).润滑油：R22使用矿物油R410A使用酯类油，两者只能与相应的制冷剂互溶，不可混用.酯类油容易吸水，因此相应制冷系统的水分管理方面要求更为严格。

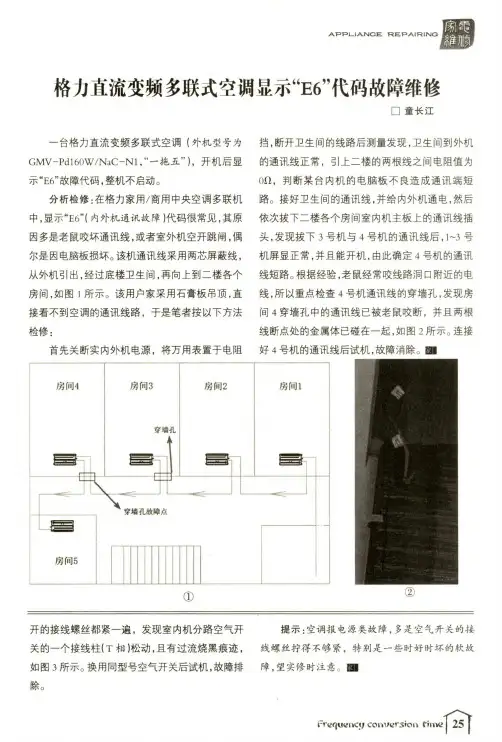

APPL-IATSICE T R E P A H R I N J G格力直流变频多联式空调显示“E6”代码故障维修□童长江一台格力直流变频多联式空调（外机型号为G M V-P d l60W/N aC-N l，“一拖五”），开机后显 示“E6”故障代码,整机不启动。

分析检修:在格力家用/商用中央空调多联机 中，显示“E6”（内外机通讯故障）代码很常见，其原 因多是老鼠咬坏通讯线，或者室外机空开跳闸，偶 尔是因电脑板损坏。

该机通讯线采用两芯屏蔽线, 从外机引出，经过底楼卫生间，再向上到二楼各个 房间，如图1所示。

该用户家采用石膏板吊顶，直 接看不到空调的通讯线路，于是笔者按以下方法 检修：挡，断开卫生间的线路后测量发现,卫生间到外机 的通讯线正常，引上二楼的两根线之间电阻值为 0(1,判断某台内机的电脑板不良造成通讯端短 路。

接好卫生间的通讯线，并给内外机通电，然后 依次拔下二楼各个房间室内机主板上的通讯线插 头，发现拔下3号机与4号机的通讯线后,1~3号 机屏显正常，并且能开机，由此确定4号机的通讯 线短路。

根据经验，老鼠经常咬线路洞口附近的电 线,所以重点检查4号机通讯线的穿墙孔,发现房 间4穿墙孔中的通讯线已被老鼠咬断，并且两根 线断点处的金属体已碰在一起，如图2所示。

连接首先关断实内外机电源，将万用表置于电阻好4号机的通讯线后试机，故障消除。

细开的接线螺丝都紧一遍，发现室内机分路空气开 关的一个接线柱(T相)松动，且有过流烧黑痕迹,如图3所示。

换用同型号空气开关后试机,故障排 除。

提示：空调报电源类故障，多是空气开关的接线螺丝拧得不够紧，特别是一些时好时坏的软故障，望实修时注意。

迅■F r e q u e n c i;c o n v e r s i o n t im。

第2节 室外机电源电路和CPU 三要素电路−131 −延时5s 才能控制主控继电器触点吸合。

图4-10 正常运行时工作流程这5s 内室外机电控系统所做的工作有：第1步，为滤波电容充电至正常电压；第2步，开关电源开始工作并向室外机主板输出直流12V 电压，12V 电压经7805稳压块输出5V 电压，CPU 复位开始工作；第3步，CPU 检测室内机主板发送的通信信号，如果正常，CPU 脚才会输出高电平5V 电压，控制主控继电器触点吸合，如果检测时没有通信信号或者不正常，CPU 脚一直为低电平，主控继电器触点一直处于断开状态，控制主控继电器吸合时不检测室外机3个温度传感器输入的信号和压缩机顶盖温度开关的信号，上述4个温度信号即使开路或短路，室外机主控继电器触点也会吸合。

说明：目前的变频空调器室外机电控系统（如海信KFR-26GW/11BP ），室外机从得电到主控继电器吸合需要4s 的时间，并且不检测通信信号和室外机的4个温度信号。

4．常见故障直流300V 电压形成电路工作在大电流状态，因此故障率较高，常见故障及测量方法参见本书第1章第5节“特殊电气元器件”中的部分内容。

三、电源电路1．作用室外机的电源电路基本上全部使用开关电源电路，只有早期的极少数机型使用变压器降压电路，本机即采用开关电源电路。

开关电源电路实际上也是一个电压转换电路，将直流300V 电压转换为直流15V 、直流12V 和直流5V 为室外机主板和模块供电。

图4-11所示为开关电源电路简图与作用说明。

2．工作原理开关电源电路原理图如图4-4所示，实物图如图4-12所示。

由于开关管工作在“开”和“关”两种状态，因此而得名为开关电源。

本机电路主要由开关管DQ1、开关变压器BT1组成并联型开关电源电路，设计在模块板组件上面，第4章 海信KFR-2601GW/BP 室外机电控系统− 132− 工作时为自激振荡状态，开关管在电路中起着开关及振荡的双重作用，在导通期间开关变压器存储能量，在截止期间开关变压器输送能量，从而起到电压转换的作用；由于负载位于开关变压器的次级且工作在反激状态，因此开关电源还具有输入和输出相互隔离的特点。

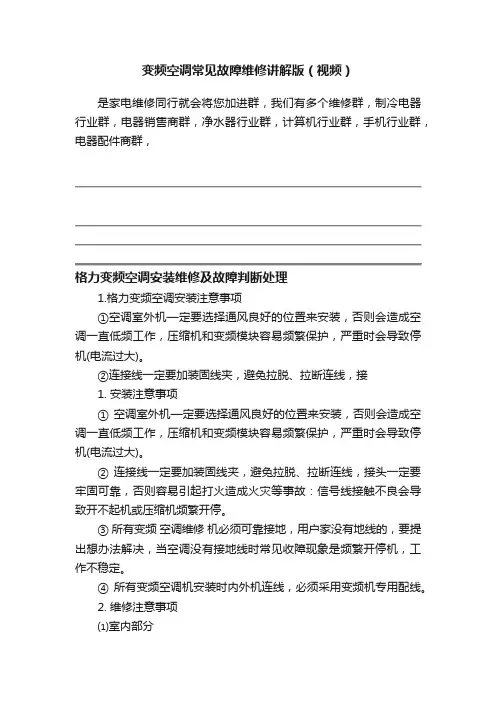

变频空调常见故障维修讲解版（视频）是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群，格力变频空调安装维修及故障判断处理1.格力变频空调安装注意事项①空调室外机—定要选择通风良好的位置来安装，否则会造成空调一直低频工作，压缩机和变频模块容易频繁保护，严重时会导致停机(电流过大)。
