用异步电动机改制成发电机

用异步电动机改制成发电机
农村中没有接通供电线路的偏远地区。通常采用柴油机或拖拉机来
带动水泵抽水灌溉。利用率很低。如果手头上有闲置的异步电动机。稍加改动
后可作为发电机发电。可供几台水泵同时抽水。效率提高不少。这里介绍简单
的改造方法。电路见附图。
首先将电动机的接法接成Y形。因为Y形输出为400v左右。中点又可接照
明。电容器接成△形（一般成品三相的电容都是△形接法）。电容器的选择见
附表。
按附图接好线路。电机输出功率一般为80％，如果用的是10KW的电机。
大约可输出8KW左右功率。可带动2.2KW潜水泵3台。把柴油机和电动机传动
连接好后。在转动前电容的闸刀和负载都不接通。
当转速达到一定速度后，合上电容的闸刀K1-3，一般过几秒钟后便可发出
电来，观看电压表、频率表的指示。调整柴油机的转速使电压在 400V左右，
频率在50Hz，这时可接通负载水泵抽水，如果3台泵都同时开，电压肯定会下
降，此时可再调整一下柴油机的转速。达到正常值即可。如果发不出电来。可
能是电动机没有了剩磁。可用4节干电池串联起来。用正负极碰触几下电机的
绕组，一般可解决问题。
在正常使用时。不能突然把负载断开。要把柴油机的转速调低后方可断开
负荷。最好在输出的线路中加装一个带漏电保护的空气开关。以防漏电伤人。

三相电动机通过外加电容和动力拖动可改成发电机，供普通照明用。外加电容分为主电容组和副电容组，
主电容组主要是使发电机在空载状态下自激达到额定电压输出的电容，副电容是指为了在加载状态下保持
输出电压在额定值所必须加的电容。如果选取的电容耐压值为250V，则应接成Y型，如果电容的耐压值
是 400V，则可接成△型。接法如图1所示。

主电容组的容量是根据电动机的功率大小来定的，如下表：
电动机功率（KW）
额定电流（A）
电容容量（△）
电容容量（Y）
1

2.4
7--12uf
21-36uf
1.7

3.9
9--14uf
27--41uf
2.8
6.1
15--21uf
45--63uf
4.5

9.5
20--28uf
60--84uf
7

14.5
28--38uf
84--114uf
10
20
38--52uf
114--156uf
14

27.4
50--70uf
150--210uf
20

38.4
64--84uf
192--240uf
28
53
80--110uf
240--330uf
副电容是根据负载情况而定的，所有电容都是无极性电容。
另外，要使电动机能激励发电，转子必须要存在剩磁通，如果接好线后，不能正常发电，可能是因为转子
缺乏剩磁通的缘故，可用6V的直流电源随便给电动机其中的一相绕组通电几秒钟后，转子即会产生剩
磁。

http://www.china95598.com/Html/dgwhxl/2006-2/6/220709442.htm
http://bbs.gongkong.com/detail.asp?id=348041

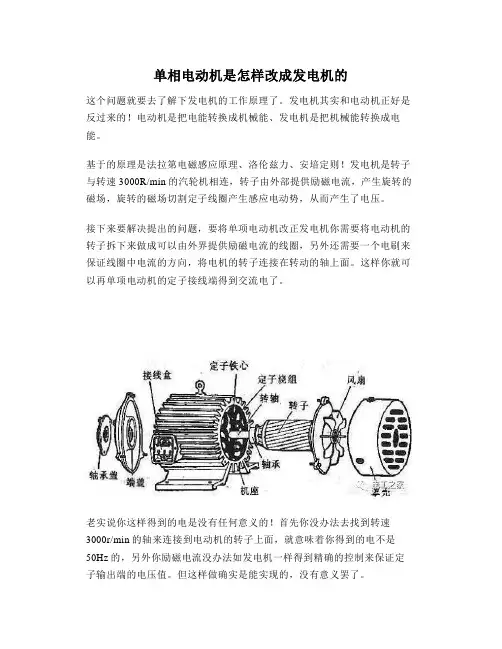

电动机改发电机 一般单相异步电动机可以改成发电机,只需在两个绕组间接两个电容即可,非常实用。三相
异步电动机可以在每一个绕组接一个电容,再把三个所剩脚接在一起,便可以组成星型接法!相线与中性线之
间的电压为220V。

http://www.radio.com.cn/wxdbbs/TopicOther.asp?t=5&BoardID=9&id=2627

三相电动机通过外加电容和动力拖动可改成发电机，供普通照明用。外加电容分为主电容组和副电容组，
主电容组主要是使发电机在空载状态下自激达到额定电压输出的电容，副电容是指为了在加载状态下保持
输出电压在额定值所必须加的电容。如果选取的电容耐压值为250V，则应接成Y型，如果电容的耐压值
是 400V，则可接成△型。

主电容组的容量是根据电动机的功率大小来定的，如图表：
http://www.guangdongdz.com/special_column/techimages/200562020291193961.gif
副电容是根据负载情况而定的，所有电容都是无极性电容。
另外，要使电动机能激励发电，转子必须要存在剩磁通，如果接好线后，不能正常发电，可能是因为转子
缺乏剩磁通的缘故，可用6V的直流电源随便给电动机其中的一相绕组通电几秒钟后，转子即会产生剩
磁。

浅淡异步电动机改异步发电机的方法
罗合发西藏自治区扎囊县政府(850800)

在西藏由于受自然条件、资金短缺等原因，尚有30%农村还没有用上藏中大电网的电，而靠高山小溪的水
电，来解决农牧民的照明用电及人畜饮水用电问题。目前西藏农村常有将异步电动机改为发电机运行的事
例，这是由于其结构简单、维修、运行操作方便和造价低等一系列优点所致。现将本人在农村将异步电动
机改为发电机的一点经验介绍如下：

1、发电机的励磁方式
发电机励磁方式有两种，一种叫他励方式，这种方式是电网供给励磁电流来建立磁场。这种方式在农村无
其它电源供电的情况下，无法使用。另一种叫做自励方式，他是依靠本身剩磁和一组接在定子线卷上的电
容器来自行励磁，此种方式在农村广泛使用。

2、自励式异步电机的选择和发电所要具备的条件
(1)为了同时满足动力及照明负荷的用电，通常应选择“Y”型接法的异步电动机，以便于引出中性线。
(2)为了降低造价，应选择容量在15kW以内，电压为380/220V的异步电动机为宜。
(3)电动机转速的选择应略低于原动机转速，原动机转速一般比电动机同期转速高出5%～10%左右为宜。
(4)电动机转子上必须有一定的剩磁。
(5)必须并联恰当数值的励磁电容。
3、空载励磁和负载并联电容量的选择
正确选择空载励磁并联电容量很重要，如果电容量选择过大，则造成空载电压太高，可能损坏设备；选得
过小，空载电压又太低，选择空载励磁电容应使发电机产生的电压不超过铭牌规定的额定电压，根据这一
条件空载时所需的励磁电容Co(按“△”接法)可以按下式计算：

(1)
式中IO—在UN下的空载励磁电流A
UN—电动机的额定线电压V
CO—空载励磁电容μF
对于三相总电容量按“Y”接法，可以按下式计算：
C0=106*3I0/314UNx (2)
式中UNX—电动机的额定相电压V
当电动机带上负荷后，发电机电压将随负荷的增加而降低，因此带负荷运行时还必须补偿电容量。当负荷
功率因数cosφ=1(即纯电阻负载)且满载时，由于有功功率在电网引起无动损耗，则必须增加电容器以补偿
负荷中的无功功率，其补偿电容值可按下式估算：

C1=1.25CO (3)
式中C1——带负荷时补偿电容值μF
当负荷的功率因数cosφ约为0.8时，由于负载中有感性负载，为了补偿无功功率在电网中引起的无功损
耗，因此必须相应的补偿电容值，其补偿电容值C2可按下式计算：

C2=0.6SN/314UN2 (4)
式中C2——补偿无功功率电容值μF
SN—异步电动机的额定容量VA
其带额定负荷时总的负荷补偿电容C为：
C=C1+C2 (5)

三相总的励磁电容值为：
C总=CO+C=CO+C1+C2 (6)
例如有一台J02-71-8电动机，额定功率Pe=17kW，额定转速720r/min，额定电压380V，额定电流
35.8A，Y型接法，功率因数为0.8，空载电流5.5A(铭牌值)，现需要改为异步发电机，求空载电容、负荷
电容多少?

将上述数据代入公式(1)、(3)、(4)、(5)中，得到空载电容为78μF，负荷补偿总电容为322.4μF。
4、运行中注意事项
(1)为了保证供电电压质量，应随负荷的变化而增减补偿电容量。
(2)应在发电机的空载电压升起后再带负荷，否则发电机电压很难建立起来。
(3)带动力负荷不要超过发电机容量的25%，所带电动机的单台容量不应超过发电机总容量的10%，否则
启动电流太大，电压急剧下降，电动机难以启动。

参考资料：http://www.dgzj.cn/txt/ncdgzs/ncdgzs066.htm
