高频电子技术第六章 高频功率放大器§6.1 概述为了获得足够大的高频输出功率，必须采用高频功率放大器。

如发射机中，振荡器产生的高频振荡功率往往很小，因此在后面要经过一系列放大——缓冲级、中间放大级、末级功率放大器，才能获得足够的高频功率，然后从天线将信号发送出去。

高频功率放大器的工作频率很高，且工作时要求其频带很窄，如调幅广播电台（535~1605kHz 频段范围），每个台的频带宽度为10kHz ，与1000kHz 左右的工作频率相比，仅相当于百分之一。

因此，高频功率放大器的负载一般都是选频网络（选择有用信号，滤除干扰）。

§6.2 谐振功率放大器的工作原理晶体管的工作频率范围分为三部分：低频区：βf f 0.5<（βf 截止频率，放大倍数下降为低频值的2/1） 中频区：T f f f 2.00.5<<β（T f 特征频率，放大倍数下降为1时的频率） 高频区：T T f f f <<2.0中频区需要考虑晶体管结电容的作用，高频需进一步考虑电极引线电感的作用，分析和计算都非常困难。

因此，从低频区入手来进行分析。

6.2.1 获得高效率所需要的条件(P206)率直流电源提供的直流功==P交流输出信号功率=o P 集电极本身耗散功率=c P 则c o P P P +== 定义集电极效率co oo c P P P P P +===η 可见，如果能降低集电极耗散功率c P ，则集电极效率c η就会提高，给定直流电源提供功率=P 时，晶体管的交流输出功率o P 就会增加。

由c cco P P )1(ηη-=可知 如果%20=c η（甲类功放），则c o P P 41)(1=，如果%75=c η（丙类功放）则得到c o P P 3)(2=，可见，c η从20%提高到75%，输出功率则提高12倍。

************************************************************************************** 甲类功放：通角180°，晶体管完全工作在线性区，交流大信号完全通过晶体管传递到下一级； 乙类功放：通角90°，晶体管部分工作在线性区，部分工作在截止区，交流大信号半波通过晶体管；丙类功放：通角小于90°，晶体管小部分工作在线性区，大部分工作在截止区，交流大信号半波的一部分通过晶体管；丁类功放：固定通角为90°，且工作于开关状态：导通时，进入饱和区，内阻接近于0；截止时，电流为0，内阻接近无穷大。

《通信电子线路》实验报告实验名称：高频功率放大器一、实验环境Multisim 14.0二、实验目的1、进一步了解Multisim仿真步骤，熟练操作获取波形2、仿真验证高频功率放大器原理，观察高频功率放大器工作在过压、临界、和欠压状态的波形三、实验原理和设计高频功率放大器工作在三极管截止区，导通角小于90度，属于丙类放大器。

故三极管输出波形为尖顶余弦脉冲序列（临界或欠压）或是凹顶余弦脉冲序列（过压），信号经过选频网络后，能够恢复指定频率的波形信号。

原理图如图2.1所示。

图2.1输出电流Ic和Vce 关系曲线，如图2.2图2.2四、实验步骤1，按照原理图连接电路。

2，计算电路谐振频率，画出幅频响应和相频响应。

3，选择合适的电源电压值，使三极管发射结反偏，集电结反偏。

4，调节基极偏置电压源、信号源幅度、并联回路电阻值和集电极电源，观察输出电压Vc 、输出电流ic波形，判断电路状态五、实验结果及分析1、并联谐振回路的幅频响应和相频响应，如图4.1所示图4.1并联谐振回路谐振频率为11.56MHz，与电路参数计算相吻合。

其0.707带宽为15.65MHz2、输入信号改为f= 11，56MHz，计算频谱如图4.2.1所示图4.2.1输出信号频谱如图4.2.2所示图4.2.23、观察时域波形。

调节参数Vbb= 0.7V反偏，Vi = 0.9Vrms，Vcc = 10V，波形如图4.3.1所示图4.3.1根据三极管特性，发射极反偏时，电流信号Ib需克服Vbb和Vbz才能导通，所以Ib和Ic应为尖顶余弦脉冲。

但是仿真出波形为完整余弦脉冲，不符合理论。

可能的原因有，三极管导通电压参数与理论值差异较大，发射结反偏程度低。

三极管模型不符合实际特性，无截止区。

调节Vbm，使Vi = 1.0V，其余参数不变，观察时域波形，如图4.3.2输出电压Vc产生失真，可能因放大倍数等参数不合适导致。

图4.3.2波形出现尖顶余弦脉冲，电路为欠压状态，导通角2θ=(202.6-188.6)ns * 11.56Mhz*360°= 58.26°，半导通角θ= 29.13°信号电压，ic的频谱如图4.3.3所示图4.3.3继续增大信号电压至1.2V，波形如图4.3.4图4.3.4观察输出波形Ic，类似出现了凹顶余弦脉冲，所以电路处于过压状态，半导通角θ= 28°输入输出信号频谱如图4.3.5.1和4.3.5.2所示图4.3.5.1图4.3.5.2六、小结本次实验验证高频功率放大器的欠压和过压状态，观察欠压状态的尖顶余弦脉冲序列和过压时的凹顶余弦脉冲序列。

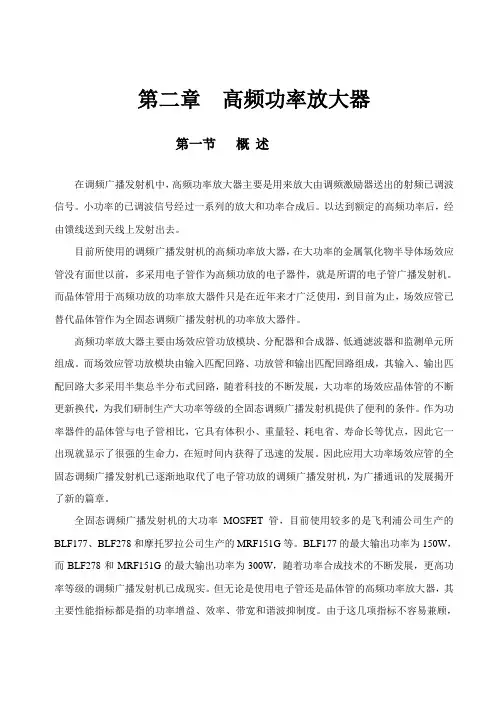

第二章高频功率放大器第一节概述在调频广播发射机中，高频功率放大器主要是用来放大由调频激励器送出的射频已调波信号。

小功率的已调波信号经过一系列的放大和功率合成后。

以达到额定的高频功率后，经由馈线送到天线上发射出去。

目前所使用的调频广播发射机的高频功率放大器，在大功率的金属氧化物半导体场效应管没有面世以前，多采用电子管作为高频功放的电子器件，就是所谓的电子管广播发射机。

而晶体管用于高频功放的功率放大器件只是在近年来才广泛使用，到目前为止，场效应管已替代晶体管作为全固态调频广播发射机的功率放大器件。

高频功率放大器主要由场效应管功放模块、分配器和合成器、低通滤波器和监测单元所组成。

而场效应管功放模块由输入匹配回路、功放管和输出匹配回路组成，其输入、输出匹配回路大多采用半集总半分布式回路，随着科技的不断发展，大功率的场效应晶体管的不断更新换代，为我们研制生产大功率等级的全固态调频广播发射机提供了便利的条件。

作为功率器件的晶体管与电子管相比，它具有体积小、重量轻、耗电省、寿命长等优点，因此它一出现就显示了很强的生命力，在短时间内获得了迅速的发展。

因此应用大功率场效应管的全固态调频广播发射机已逐渐地取代了电子管功放的调频广播发射机，为广播通讯的发展揭开了新的篇章。

全固态调频广播发射机的大功率MOSFET管，目前使用较多的是飞利浦公司生产的BLF177、BLF278和摩托罗拉公司生产的MRF151G等。

BLF177的最大输出功率为150W，而BLF278和MRF151G的最大输出功率为300W，随着功率合成技术的不断发展，更高功率等级的调频广播发射机已成现实。

但无论是使用电子管还是晶体管的高频功率放大器，其主要性能指标都是指的功率增益、效率、带宽和谐波抑制度。

由于这几项指标不容易兼顾，所以在设计高频功率放大器时，根据工作的类型不同等特点，重点的保证其中一些指标，同时兼顾另外一些指标，如调频激励器的功率放大器是以输出功率和带宽为主要指标，而发射机的末级功率放大器则以效率、功率增益和谐波抑制度为主要指标。
