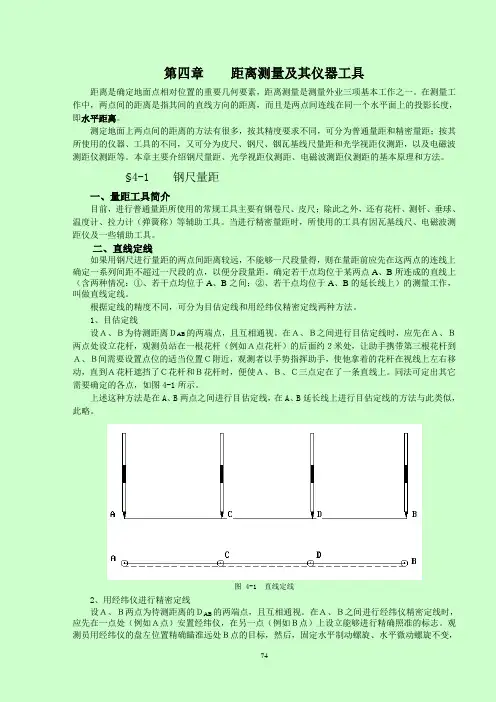

第四章距离测量及其仪器工具距离是确定地面点相对位置的重要几何要素，距离测量是测量外业三项基本工作之一。
在测量工作中，两点间的距离是指其间的直线方向的距离，而且是两点间连线在同一个水平面上的投影长度，即水平距离。
测定地面上两点间的距离的方法有很多，按其精度要求不同，可分为普通量距和精密量距；按其所使用的仪器、工具的不同，又可分为皮尺、钢尺、铟瓦基线尺量距和光学视距仪测距，以及电磁波测距仪测距等。
本章主要介绍钢尺量距、光学视距仪测距、电磁波测距仪测距的基本原理和方法。
§4-1 钢尺量距一、量距工具简介目前，进行普通量距所使用的常规工具主要有钢卷尺、皮尺；除此之外，还有花杆、测钎、垂球、温度计、拉力计（弹簧称）等辅助工具。
当进行精密量距时，所使用的工具有因瓦基线尺、电磁波测距仪及一些辅助工具。
二、直线定线如果用钢尺进行量距的两点间距离较远，不能够一尺段量得，则在量距前应先在这两点的连线上确定一系列间距不超过一尺段的点，以便分段量距。
确定若干点均位于某两点A、B所连成的直线上（含两种情况：①、若干点均位于A、B之间；②、若干点均位于A、B的延长线上）的测量工作，叫做直线定线。
根据定线的精度不同，可分为目估定线和用经纬仪精密定线两种方法。
1、目估定线设Ａ、Ｂ为待测距离ＤAB的两端点，且互相通视。
在Ａ、Ｂ之间进行目估定线时，应先在Ａ、Ｂ两点处设立花杆，观测员站在一根花杆（例如Ａ点花杆）的后面约２米处，让助手携带第三根花杆到Ａ、Ｂ间需要设置点位的适当位置Ｃ附近，观测者以手势指挥助手，使他拿着的花杆在视线上左右移动，直到Ａ花杆遮挡了Ｃ花杆和Ｂ花杆时，便使Ａ、Ｂ、Ｃ三点定在了一条直线上。
同法可定出其它需要确定的各点，如图4-1所示。
上述这种方法是在A、B两点之间进行目估定线，在A、B延长线上进行目估定线的方法与此类似，此略。
图 4-1 直线定线2、用经纬仪进行精密定线设Ａ、Ｂ两点为待测距离的ＤAB的两端点，且互相通视。

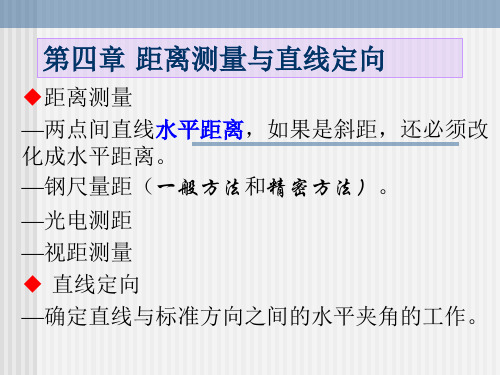

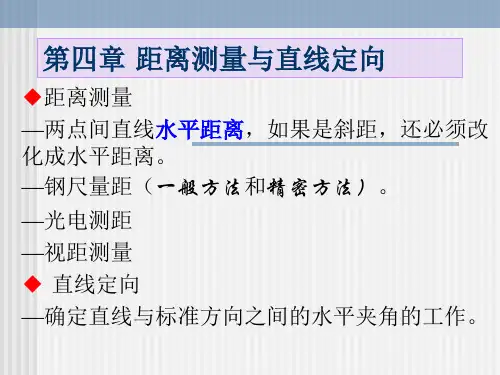

第四章 距离测量与直线定向确定地面点位必须知道两点之间的距离，两点之间的距离有斜距和水平距离。
测量上所说的距离通常指水平距离，即地面上两点的连线在水平面上的投影长度。
如图4-1所示。
为测求两点间的距离而进行的工作叫距离测量。
其方法因量距精度要求不同和地面起伏状况的不同有所区别。

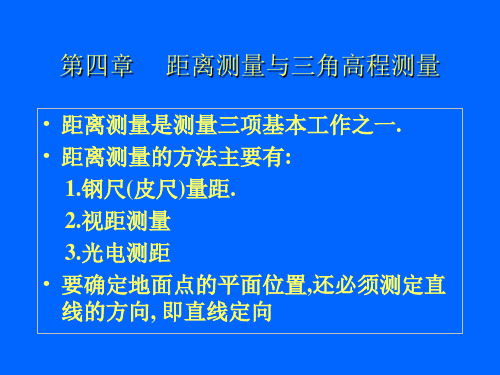

常用的测距方法有：钢卷尺量距、视距测量、光电测距。
第一节 钢尺量距钢尺量距是用钢卷尺沿地面直接丈量两地面点间的距离。
钢尺量距简单，经济实惠，但工作量大，受地形条件限制，适合于平坦地区的距离测量。
一、量距工具主要量距工具为钢尺，还有测钎、垂球等辅助工具。
钢尺又称钢卷尺，由带状薄钢条制成。

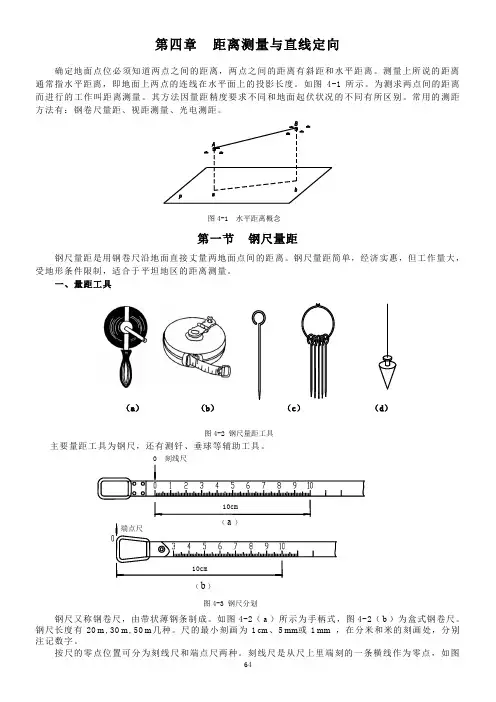

如图4-2（a ）所示为手柄式，图4-2（b ）为盒式钢卷尺。
钢尺长度有20m ,30m ,50m 几种。
尺的最小刻画为1cm 、5mm 或1mm ，在分米和米的刻画处，分别注记数字。
按尺的零点位置可分为刻线尺和端点尺两种。
刻线尺是从尺上里端刻的一条横线作为零点，如图图4-2 钢尺量距工具（a ） （b ）（c ） （d ）图4-1 水平距离概念图4-3 钢尺分划0 刻线尺（b ）4-3(a )所示。
端点尺是从尺的端点为零开始刻划，如图4-3（b ）所示。
使用钢尺时必须注意钢尺的零点位置，以免发生错误。
测钎是用粗铁丝制成，如图4-2(c )所示。
长为30cm 或40cm ，上部弯一小圈，可套入环中，在小圈上系一醒目的红布条，在丈量时用它标定尺终端地面位置。
垂球是由金属制成的似圆锥形，上端系有细线，是对点的工具，如图4-2（d ）。
二、尺长方程式由于钢尺制造误差、温度变化的影响，致使钢尺的名义长度（尺上注明的长度）不等于该尺的实际长度，用这样的钢尺量距，其结果含有一定误差。
因此在精密量距工作中必须对使用的钢尺进行检定，求出钢尺在标准拉力、温度条件下的实际长度，钢尺鉴定可送到国家计量机构去检定，经检定的钢尺，在鉴定书中给出钢尺的尺长方程式，即钢尺尺长与温度变化的函数关系式。
