引水隧洞工程施工方法说明及附图本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March第7章引水隧洞工程施工方法说明及附图概述7.1.1 工程概况引水隧洞位于小金河右岸，全长约，隧洞进口底板高程，开挖断面为马蹄形，出口底板高程，比降2‰，引水流量120m3/s。
本工程主要以III2、Ⅳ1、Ⅴ类围岩为主，隧洞为圆形断面，总长，内径，C20钢筋混凝土衬砌，衬砌厚度为~。
隧洞顶拱120º范围内采用回填灌浆，Ⅳ、Ⅴ类围岩地段四周进行固结灌浆。
本标段引水隧洞工程为（隧）17+000m～（隧）17+段的施工，主要包括石方洞挖、锚杆制安、喷混凝土、混凝土浇筑、止水、钢筋制安、回填灌浆、固结灌浆等工程。
7.1.2 地质概况工程区位于小金、丹巴弧形构造带内，主要位于该弧形构造带的北西翼，受弧形构造控制。
本标段引水线路桩号从（隧）17+000~17+，段长，洞室最大垂直埋深一般320m，倾向水平埋深约300~500m。
围岩为Smx5二云英片岩与二云片岩不等厚互层，跨洞线断裂为扎科断裂带，位于中路背斜南西侧，北西斜交于水子断裂（F10），工区延伸长度大于21km。
该断裂系由多条断层组成的宽约120m~150m断裂带，两盘岩层均由志留系组成，上盘岩层直立、倒转，下盘次级褶皱发育，破碎带宽30~100m，断距大于500m，为一压扭性断裂。
本断裂带距下游关州电站厂址约730m，产状N76ºW/SW∠87º，在（隧）17+~17+与洞轴线近于直交。
岩体主要发育N76ºW/SW∠87º、N15ºE/SE∠62º和N27ºE/SE∠32º三组构造裂隙。
洞室围岩新鲜，岩体中隐藏裂隙教发育，岩体多呈破碎状、互层状结构，以Ⅳ、V类围岩为主。
围岩稳定性差，成洞条件差，存在断续掉块、小型楔型失稳体及局部塌方等问题。

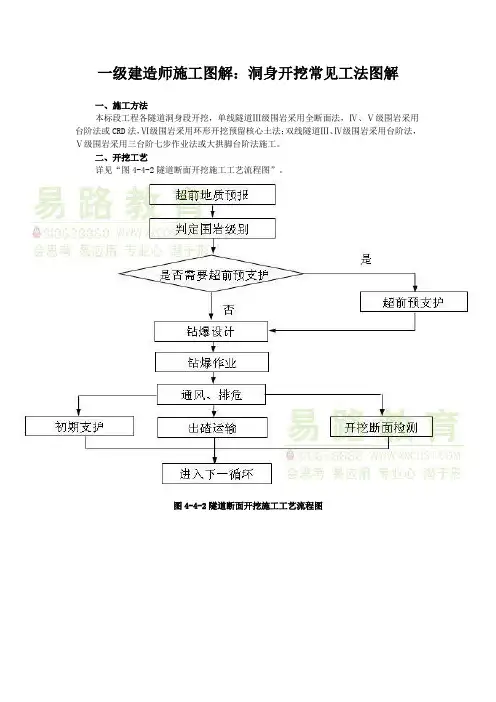

一级建造师施工图解：洞身开挖常见工法图解一、施工方法本标段工程各隧道洞身段开挖，单线隧道Ⅲ级围岩采用全断面法，Ⅳ、Ⅴ级围岩采用台阶法或CRD法，Ⅵ级围岩采用环形开挖预留核心土法；双线隧道Ⅲ、Ⅳ级围岩采用台阶法，Ⅴ级围岩采用三台阶七步作业法或大拱脚台阶法施工。
二、开挖工艺详见“图4-4-2隧道断面开挖施工工艺流程图”。
图4-4-2隧道断面开挖施工工艺流程图三、开挖方法（1）全断面开挖法全断面法开挖施工程序见图4-4-3。
图4-4-3全断面法开挖顺序图（2）台阶开挖法根据围岩状况，确定上台阶领进长度L，台阶法施工程序见图4-4-4。
台阶法施工程序：开挖1，施作。
Ⅱ拱部初期支护；开挖3，施作。
Ⅳ曲墙部分初期支护；施作Ⅴ及Ⅵ步仰拱及填充；适时进行Ⅶ步施工，施作防排水系统及二次衬砌。
图4-4-4台阶法开挖顺序图（3）三台阶七步开挖作业法开挖法施工程序及步骤见图4-4-5。
1、上部环形土开挖，进行初期支护；2、左侧导坑开挖，进行初期支护；3、右侧导坑开挖，进行初期支护；4、左侧导坑开挖，进行初期支护；5、右侧导坑开挖，进行初期支护；6、预留核心土开挖；7、仰拱开挖；Ⅷ、仰拱部支护；Ⅸ、仰拱回填浇筑；Ⅹ、拱墙防水板及二次衬砌。
图4-4-5三台阶七步开挖法施工程序及步骤图（4）大拱脚台阶开挖法大拱脚台阶开挖法施工程序及步骤见图4-4-6。
1、上部左侧开挖，回填大拱脚、进行初期支护；2、上部右侧开挖，回填大拱脚、进行初期支护；3、下部左侧开挖，进行初期支护；4、下部右侧开挖，进行初期支护；5、仰拱开挖；Ⅵ、仰拱部支护衬砌；Ⅶ、仰拱回填浇筑；Ⅷ、拱墙防水板及二次衬砌。
图4-4-6大拱脚台阶开挖法施工程序及步骤图CRD开挖法施工程序及步骤见图4-4-7。
1、左侧拱部开挖，进行初期、临时支护；2、左侧拱墙开挖，进行初期、临时支护；3、右侧拱部开挖，进行初期支护；4、右侧拱墙开挖，进行初期支护；5、仰拱开挖、支护；Ⅵ、仰拱回填浇筑；Ⅶ、拱墙防水板及二次衬砌。

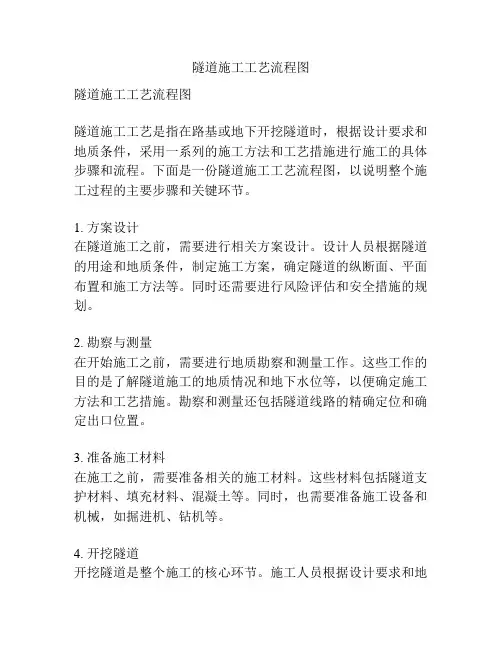

隧道施工工艺流程图隧道施工工艺流程图隧道施工工艺是指在路基或地下开挖隧道时，根据设计要求和地质条件，采用一系列的施工方法和工艺措施进行施工的具体步骤和流程。
下面是一份隧道施工工艺流程图，以说明整个施工过程的主要步骤和关键环节。
1. 方案设计在隧道施工之前，需要进行相关方案设计。
设计人员根据隧道的用途和地质条件，制定施工方案，确定隧道的纵断面、平面布置和施工方法等。
同时还需要进行风险评估和安全措施的规划。
2. 勘察与测量在开始施工之前，需要进行地质勘察和测量工作。
这些工作的目的是了解隧道施工的地质情况和地下水位等，以便确定施工方法和工艺措施。
勘察和测量还包括隧道线路的精确定位和确定出口位置。
3. 准备施工材料在施工之前，需要准备相关的施工材料。
这些材料包括隧道支护材料、填充材料、混凝土等。
同时，也需要准备施工设备和机械，如掘进机、钻机等。
4. 开挖隧道开挖隧道是整个施工的核心环节。
施工人员根据设计要求和地质条件，采用掘进机、钻机等设备进行隧道的开挖。
开挖过程需要注意保证施工安全和地表的稳定。
5. 隧道支护在隧道开挖过程中，需要进行隧道支护工作，以保证隧道的稳定和安全。
常见的支护方法包括钢支撑、喷射混凝土、预应力锚杆等。
施工人员根据地质条件和隧道形式选择合适的支护方法。
6. 二次支护隧道开挖完毕后，还需要进行二次支护工作。
这是为了加固隧道的结构，使其能够承受地下水压力和地震等外力影响。
二次支护常用的方法包括喷射混凝土衬砌、预制拱顶等。
7. 安装设备在隧道开挖和支护完成后，需要进行设备安装工作。
这些设备包括通风设备、排水设备、照明设备等。
施工人员根据设计要求和隧道功能选择合适的设备，并进行安装和调试。
8. 隧道验收与运营隧道施工完成后，还需要进行验收和运营准备工作。
验收包括对隧道结构和设备的检查和测试，以确定是否符合设计要求和运营标准。
同时还需要进行运营准备，如编制隧道使用手册、培训操作人员等。
以上所述是一份隧道施工工艺流程图。
