【CN209997345U】一种用于废气治理的除尘环保设备【专利】

  • 格式：pdf
  • 大小：352.67 KB
  • 文档页数：7

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920572368.3
(22)申请日 2019.04.25
(73)专利权人 天津旭然科技有限公司
地址 300000 天津市滨海新区经济技术开
发区黄海路2号2号楼2门201室
(72)发明人 张国军　杜姗　
(74)专利代理机构 北京中企鸿阳知识产权代理
事务所(普通合伙) 11487
代理人 徐晶石
(51)Int.Cl.
B01D 46/10(2006.01)
B01D 46/00(2006.01)
(54)实用新型名称一种用于废气治理的除尘环保设备(57)摘要本实用新型公开了一种用于废气治理的除尘环保设备，包括底座、除尘桶、隔板、限位块、过滤板、转轴、皮带传动机构、驱动电机、超声波发生器、超声波振子、进水口、出水口、进气口和出气口，进气口连接输气装置，用于将废弃从除尘桶的左侧顶部导入，通过过滤板的过滤，从右侧的出气口排出，过滤板在驱动电机的驱动下缓慢转动，将上方过滤有灰尘的过滤板带入下方的清洁水中，使得过滤板的下半截埋入水中，清洁并且沾湿过滤板，提高除尘效果，超声波发生器驱动超声波振子发出超声波，通过超声波的空化作用，加快过滤板的清洁速度和提高效果，进水口连接循环水泵，输入清水，出水口连接沉淀池，将清洗过滤板后的污水沉淀再利用，
节约用水。

权利要求书1页 说明书3页 附图2页CN 209997345 U 2020.01.31
C N 209997345
U
权　利　要　求　书1/1页CN 209997345 U
1.一种用于废气治理的除尘环保设备，包括底座、除尘桶、隔板、限位块、过滤板、转轴、皮带传动机构、驱动电机、超声波发生器、超声波振子、进水口、出水口、进气口和出气口，其特征在于，所述底座为顶面设有弧形缺口的长方体结构，底座的顶面与除尘桶的底面接触，所述除尘桶为内部中空的圆柱体结构，除尘桶的中心设有隔板，隔板水平设置，除尘桶的左右内壁中心通过密封轴承固定连接有转轴的左右两端；
所述转轴为不锈钢圆杆，转轴的右端穿过除尘桶的侧壁，顶端键连接有皮带轮，通过皮带轮传动机构与驱动电机的输出轴连接，所述驱动电机固定连接在底座内，输出轴向右设置，转轴上通过卡块等间距固定连接有过滤板；
所述过滤板为左右侧壁固定有过滤网的圆形多孔板结构，顶部穿过隔板上开设的方形通孔，过滤板的中心设有圆形通孔，隔板位于转轴的上方，除尘桶的内壁位于隔板的上方，设有限位块，所述限位块为弧形条状，位于过滤板的顶部两侧；
所述除尘桶的左侧面设有进水口和出水口，进水口靠近除尘桶的底部，所述出水口靠近隔板的底面；
所述除尘桶的左侧面下半段内侧固定连接有超声波振子，外侧固定连接有超声波发生器，超声波发生器连接电源，并且电连接超声波振子；
所述除尘桶的左右侧壁顶部分别设有进气口和出气口，进气口连接输气装置。

2.根据权利要求1所述的用于废气治理的除尘环保设备，其特征在于，所述进水口连接循环水泵，输入清水，出水口连接沉淀池。

3.根据权利要求1所述的用于废气治理的除尘环保设备，其特征在于，所述出气口处加装空气滤清器。

2。

合集下载

【CN209178005U】一种用于烟气脱硝系统的氨气制备装置【专利】

【CN209178005U】一种用于烟气脱硝系统的氨气制备装置【专利】

2 .根据权利要求1所述的一种用于烟气脱硝系统的氨气制备装置，其特征在于：氨气生 成器的最佳工作条件是进入氨气生成器的烟气温度为350～650℃。
2
CN 209178005 U
说 明 书
1/3 页
一种用于烟气脱硝系统的氨气制备装置
技术领域 [0001] 本实用新型涉及一种用于烟气脱硝系统的氨气制备装ቤተ መጻሕፍቲ ባይዱ，属于烟气脱硝领域。
氨气生成器内壁 (6-1) 为圆 筒状 ；第一提效 环 (6-2) 的 截面为斜 扇形面 ，通过支撑结构 与氨气生成器内壁 (6-1) 连接 ；第二提效环 (6-4) 和第三提效环 (6-5)的 截面为斜 扇形分别 固定于氨气生成器内壁 (6-1) ，第一扰流锥(6-3) 和第二扰流锥(6-6) 均为圆锥形斜面 ，通过 支撑结构与氨气生成器内壁 (6-1) 连接 ；第一提效环 (6-2) 、第一扰流锥 (6-3) 、第二提效环 (6-4)、第三提效环(6-5)和第二扰流锥(6-6)沿氨气生成器(6)的轴线方向顺次布设。
发明内容 [0008] 本实用新型的主要目的在于解决烟气脱硝系统所需还原剂氨气制备的问题。 [0009] 为实现上述目的，本实用新型采用的技术方案为一种用于烟气脱硝系统的氨气制 备装置，包括氨气生成器内壁6-1、第一提效环6-2、第一扰流锥6-3、第二提效环6-4、第三提
3
CN 209178005 U
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920074598 .7
(22)申请日 2019 .01 .16
(73)专利权人 北京工大环能科技有限公司 地址 100020 北京市朝阳区白家庄路甲6号 2幢一层1892
(72)发明人 黄庆华
【CN209967983U】一种再生气降温除尘系统【专利】

【CN209967983U】一种再生气降温除尘系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920442763.X(22)申请日 2019.04.02(73)专利权人 山东东方宏业化工有限公司地址 262700 山东省潍坊市寿光市侯镇项目区金源小区(72)发明人 李海彬　(74)专利代理机构 济南诚智商标专利事务所有限公司 37105代理人 杨筠(51)Int.Cl.B01D 47/06(2006.01)(54)实用新型名称一种再生气降温除尘系统(57)摘要本实用新型属于再生气处理技术领域，提供了一种再生气降温除尘系统，包括再生气压缩机，还包括一级换热器、二级换热器、加热炉、反应釜、水洗除尘罐、冷却器和切水罐，再生气压缩机的出气口通过供气管道依次与一级换热器、二级换热器、加热炉、反应釜连通，反应釜的出气口通过回气管道依次与二级换热器、一级换热器、水洗除尘罐、冷却器、切水罐连通，切水罐的出气口与再生气压缩机的进气口连通。

本实用新型能够大大降低回流再生气的温度及含尘量，进而降低了冷却器循环水工段的负担及再生气压缩机的故障率，延长了再生气压缩机的使用寿命,此外，再生气温度降低后，再生气压缩机打气量好，降低了能耗。

权利要求书1页 说明书5页 附图2页CN 209967983 U 2020.01.21C N 209967983U权　利　要　求　书1/1页CN 209967983 U1.一种再生气降温除尘系统，包括再生气压缩机，其特征在于：还包括一级换热器、二级换热器、加热炉、反应釜、水洗除尘罐、冷却器和切水罐，所述再生气压缩机的出气口通过供气管道依次与所述一级换热器、所述二级换热器、所述加热炉、所述反应釜连通，所述反应釜的出气口通过回气管道依次与所述二级换热器、所述一级换热器、所述水洗除尘罐、所述冷却器、所述切水罐连通，所述切水罐的出气口与所述再生气压缩机的进气口连通。

2.如权利要求1所述的再生气降温除尘系统，其特征在于：所述再生气压缩机的出气口与所述一级换热器的壳程入口连通，所述一级换热器的壳程出口与所述二级换热器的壳程入口连通，所述二级换热器的壳程出口与所述加热炉的进气口连通，所述加热炉的出气口与所述反应釜的进气口连通；所述反应釜的出气口与所述二级换热器的管程入口连通，所述二级换热器的管程出口与所述一级换热器的管程入口连通，所述一级换热器的管程出口与所述水洗除尘罐的进气口连通，所述水洗除尘罐的出气口与所述冷却器的进气口连通，所述冷却器的出气口与所述切水罐的进气口连通。

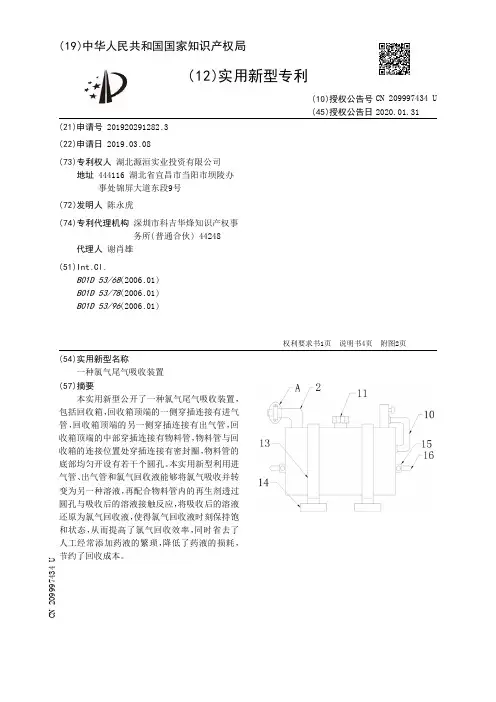

【CN209997434U】一种氯气尾气吸收装置【专利】
