上 丝上 丝
下 丝下 丝
后
前
后－
后
前
后－
后
前
后－
后
前
后－
后
前
后－
后
前
后－
后
前
后－
后
前
后－
测量： 计算： 复核：
测量内容： 测自 至
测量日期： 200 年 月 日 始： 时 分 终： 时 分
天 气： 成 像： 标尺A的K= 标尺B的K= 第 页共 页
测站编号标 尺 读 数（mm）前尺前距（m）建设项目：承包单位： 四 等水准测量记录表方向及尺号后
尺
后距（m）
∑d（m）视距差d
计算： 此段共测 站，路线长度L= （Km），H起点= （m），
H终点= （m）， h设计=H终点－H起点= （m），h＇实测= （m），
闭合差△h=h＇实测-h设计= （mm），允许闭合差Fh= ± =± （mm）。
精度评定：
红 面K＋黑减红（mm）高差中数（mm）监理单位：备 注合同号：黑 面
D-80.3
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
日期：第组天气：
观测者：记录者：自时分始至时分结束
最新文件仅供参考已改成word文本。
方便更改。

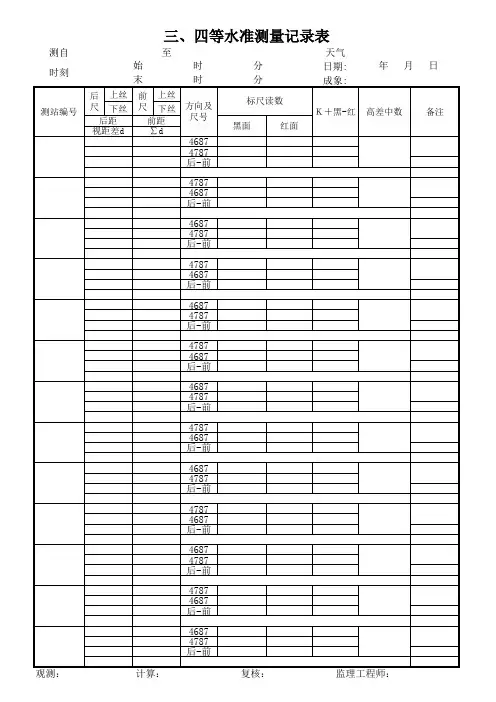

四等水准测量记录表通常我们工地上使用的导线是四等水准导线，对于四等水准测量的相关技术要求如下：当然有些规范上的要求对视距有些不同，好像有一种规定是视距不大于80m,这里我们取100m，依照老规范。
四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺和DS3级水准仪。
这里介绍一下DS3级水准仪的技术参数：即为每一公里水准测量的中误差为±3mm,物镜有效孔径不小于28mm,放大倍数不小于38倍，水准管划分值：20″/2mm,由于四等水准测量要求视距不大于100m,所以视线长度一般为30m—50m左右。
最为适宜。
安置水准仪的测站至前、后视立尺点的距离，应该用步测使其相等。
另外对四等水准的要求如下：视线高度>0.2m,前后视视距差≤3m, 前后视视距累计差≤10m，红黑面读数差≤3mm,红黑面高差之差≤5mm.1、三等水准一个测站的观测步骤：后-前-前-后，即为黑-黑-红-红（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。
对于四等水准测量，规范允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤，即可以忽略仪器下沉而造成的对数据精度的影响。
2、测站数据的计算与检核：这里我们把前后视读数记作以m为单位：后视距(9)=[(1)—(2)] ×100m前视距(10)=[(4)—(5)]×l00m对于视距的要求，四等视距S≤100m前、后视距差(11)=(9)—(10)对于视距差的要求，四等视距差S≤±3m前、后视距差累积(12)=本站(11) 上站(12)对于视距差累计的要求，按照表中，四等视距差∑S≤±10m同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差（13)=(6)十K—(7)后尺黑面与红面中丝读数之差(14)=(3)十K—(8)四等水准要求红黑上下丝读数之差误差≤3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)黑面测得的高差(15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差(17)=(15)—[(16)±0．100]或(17)=(14)—(13)四等水准要求红黑面尺高差之差≤5mm高差的平均值（18)= [（15) (16)±0．100]/2=（15）- （17）÷500在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取-0．100。
