电厂在线化学分析仪表

化工在线分析仪表类型1、在线色谱分析仪表化工生产作业中，化工产品掺加硫化物为一个重要的参数，因为硫化物含量直接影响化工产品的耐氧化性、稳固性与抗腐蚀性，因此，在化工企业中必须重视硫含量检测与分析。

一般情况下，化工产品分析中相关人员需注重硫化物含有量、分布情况等的分析，而在这些工作中，需借助气相色谱分析的热力学性能，以达到在线分析的目标，获得更可靠的检测与分析结果。

因此，在线色谱分析仪表为化工领域广泛应用的仪表，检测环节的取样管线中应利用硅钢管，严禁采用常规的不锈钢管线，否则，易产生检测误差。

在线分析仪表具有较高的操作要求，为提高设备可靠性，企业需安排专人做好日常的维护与管理。

2、氧化锆分析仪表一些化工企业的生产作业中，往往涉及氧含量测量环节，在此环节的工作中，借助在线氧分析仪表可获得可靠、准确的结果。

在线氧分析仪可分析反应过程中的氧含量，而通过将氧含量控制在合理的范围内可保障正常的工艺流程，提高生产的安全性。

如许多化工企业的生产过程中，氧化锆分析仪表也不可或缺，该种仪表一般在烟道气体中较为常用，利用该仪表可实时监测氧气含量、热炉燃烧情形。

此外，在一些化工企业内通过配备氧化锆分析仪表，基本可保障燃烧速率、效果符合预期，现场作业人员参考有关的监测数据，可及时调整有关参数，在最短的时间内采取恰当的处理措施。

因此，利用氧化锆分析仪表中监测到的有关数据可辅助生产，大大减少生产资源的投入，降低生产总成本，保障正常的工艺流程，并从源头减少污染物，满足经济性、环保性要求。

3、红外线气体分析仪红外线分析仪表在许多化工企业中也有一定的应用，从根本上来看，这类仪表为光学分析仪器，利用红外线气体分析仪可实时监测混合气体的百分比。

但市场上的红外线气体分析仪表类型多样，为发挥该类仪表在企业中的作用，各企业在生产中应根据化工企业内的生产需求、监测对象、气体类型，选择恰当功能、型号的分析仪表，并正确安装和使用该仪表，以获得高精度的监测结果。

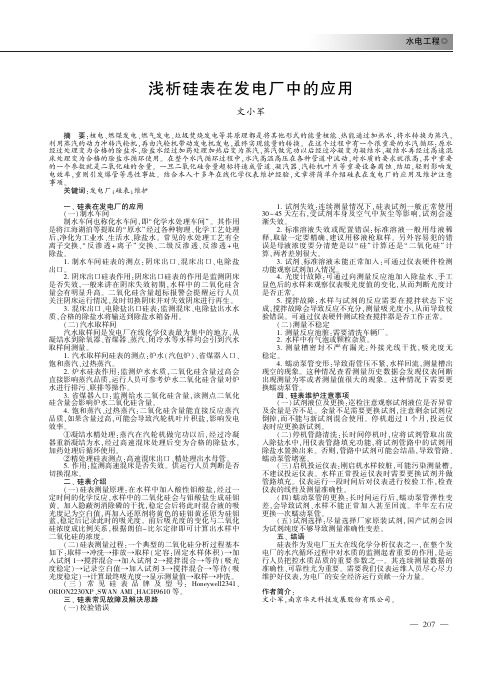

水电工程Һ㊀浅析硅表在发电厂中的应用文小军摘㊀要：核电㊁燃煤发电㊁燃气发电㊁垃圾焚烧发电等其原理都是将其他形式的能量核能㊁热能通过加热水，将水转换为蒸汽，利用蒸汽的动力冲转汽轮机，再由汽轮机带动发电机发电，最终实现能量的转换㊂在这个过程中有一个很重要的水汽循环：原水经过处理变为合格的除盐水，除盐水经过加药处理加热后变为蒸汽，蒸汽做完功以后经过冷凝变为凝结水，凝结水再经过高速混床处理变为合格的除盐水循环使用㊂在整个水汽循环过程中，水汽高温高压在各种管道中流动，对水质的要求就很高，其中重要的一个参数就是二氧化硅的含量㊂一旦二氧化硅含量超标将造成管道㊁凝汽器㊁汽轮机叶片等重要设备腐蚀㊁结垢，轻则影响发电效率，重则引发爆管等恶性事故㊂结合本人十多年在线化学仪表维护经验，文章将简单介绍硅表在发电厂的应用及维护注意事项㊂关键词：发电厂；硅表；维护一㊁硅表在发电厂的应用（一）制水车间制水车间也称化水车间，即 化学水处理车间 ㊂其作用是将江海湖泊等提取的 原水 经过各种物理㊁化学工艺处理后，净化为工业水㊁生活水㊁除盐水㊂常见的水处理工艺有全离子交换㊁ 反渗透＋离子 交换㊁二级反渗透㊁反渗透＋电除盐㊂１．制水车间硅表的测点：阴床出口㊁混床出口㊁电除盐出口㊂２．阴床出口硅表作用：阴床出口硅表的作用是监测阴床是否失效，一般来讲在阴床失效初期，水样中的二氧化硅含量会有明显升高㊂二氧化硅含量超标报警会提醒运行人员关注阴床运行情况，及时切换阴床并对失效阴床进行再生㊂３．混床出口㊁电除盐出口硅表：监测混床㊁电除盐出水水质，合格的除盐水将输送到除盐水箱备用㊂（二）汽水取样间汽水取样间是发电厂在线化学仪表最为集中的地方，从凝结水到除氧器㊁省煤器㊁蒸汽㊁闭冷水等水样均会引到汽水取样间测量㊂１．汽水取样间硅表的测点：炉水（汽包炉）㊁省煤器入口㊁饱和蒸汽㊁过热蒸汽㊂２．炉水硅表作用：监测炉水水质，二氧化硅含量过高会直接影响蒸汽品质，运行人员可参考炉水二氧化硅含量对炉水进行排污㊁联排等操作㊂３．省煤器入口：监测给水二氧化硅含量，该测点二氧化硅含量会影响炉水二氧化硅含量㊂４．饱和蒸汽㊁过热蒸汽：二氧化硅含量能直接反应蒸汽品质，如果含量过高，可能会导致汽轮机叶片积盐，影响发电效率㊂①凝结水精处理：蒸汽在汽轮机做完功以后，经过冷凝器重新凝结为水，经过高速混床处理后变为合格的除盐水，加药处理后循环使用㊂②精处理硅表测点：高速混床出口㊁精处理出水母管㊂５．作用：监测高速混床是否失效㊂供运行人员判断是否切换混床㊂二㊁硅表介绍（一）硅表测量原理：在水样中加入酸性钼酸盐，经过一定时间的化学反应，水样中的二氧化硅会与钼酸盐生成硅钼黄㊂加入隐蔽剂消除磷的干扰，稳定会后将此时混合液的吸光度记为空白值，再加入还原剂将黄色的硅钼黄还原为硅钼蓝，稳定后记录此时的吸光度㊂前后吸光度的变化与二氧化硅浓度成比例关系，根据朗伯－比尔定律即可计算出水样中二氧化硅的浓度㊂（二）硅表测量过程：一个典型的二氧化硅分析过程基本如下：取样ң冲洗ң排放ң取样（定容：固定水样体积）ң加入试剂１ң搅拌混合ң加入试剂２ң搅拌混合ң等待（吸光度稳定）ң记录空白值ң加入试剂３ң搅拌混合ң等待（吸光度稳定）ң计算最终吸光度ң显示测量值ң取样ң冲洗㊂（三）常见硅表品牌及型号：Ｈｏｎｅｙｗｅｌｌ２３４１㊁ＯＲＩＯＮ２２３０ＸＰ㊁ＳＷＡＮＡＭＩ㊁ＨＡＣＨ９６１０等㊂三㊁硅表常见故障及解决思路（一）校验错误１．试剂失效：连续测量情况下，硅表试剂一般正常使用３０ ４５天左右，受试剂本身及空气中灰尘等影响，试剂会逐渐失效㊂２．标准溶液失效或配置错误：标准溶液一般用母液稀释，取量一定要精确，建议用移液枪取样㊂另外容易犯的错误是母液浓度要分清楚是以 硅 计算还是 二氧化硅 计算，两者差别很大㊂３．试剂㊁标准溶液未能正常加入：可通过仪表硬件检测功能观察试剂加入情况㊂４．光度计故障：可通过向测量反应池加入除盐水㊁手工显色后的水样来观察仪表吸光度值的变化，从而判断光度计是否正常㊂５．搅拌故障：水样与试剂的反应需要在搅拌状态下完成，搅拌故障会导致反应不充分，测量吸光度小，从而导致校验错误㊂可通过仪表硬件测试检查搅拌器是否工作正常㊂（二）测量不稳定１．测量反应池脏：需要清洗车辆厂㊂２．水样中有气泡或颗粒杂质㊂３．测量槽密封不严有漏光：外接光线干扰，吸光度无稳定㊂４．蠕动泵管变形：导致甭管压不紧，水样回流，测量槽出现空的现象㊂这种情况查看测量历史数据会发现仪表间断出现测量为零或者测量值很大的现象㊂这种情况下需要更换蠕动泵管㊂四㊁硅表维护注意事项（一）试剂液位及更换：巡检注意观察试剂液位是否异常及余量是否不足㊂余量不足需要更换试剂，注意剩余试剂应倒掉，而不能与新试剂混合使用㊂停机超过１个月，投运仪表时应更换新试剂㊂（二）停机管路清洗：长时间停机时，应将试剂管取出放入除盐水中，用仪表管路填充功能，将试剂管路中的试剂用除盐水置换出来㊂否则，管路中试剂可能会结晶，导致管路㊁蠕动泵管堵塞㊂（三）启机投运仪表：刚启机水样较脏，可能污染测量槽，不建议投运仪表㊂水样正常投运仪表时需要更换试剂并做管路填充㊂仪表运行一段时间后对仪表进行校验工作，检查仪表的线性及测量准确性㊂（四）蠕动泵管的更换：长时间运行后，蠕动泵管弹性变差，会导致试剂㊁水样不能正常加入甚至回流㊂半年左右应更换一次蠕动泵管㊂（五）试剂选择：尽量选择厂家原装试剂，国产试剂会因为试剂纯度不够导致测量准确性变差㊂五㊁结语硅表作为发电厂五大在线化学分析仪表之一，在整个发电厂的水汽循环过程中对水质的监测起着重要的作用，是运行人员把控水质品质的重要参数之一㊂其连续测量数据的准确性㊁可靠性尤为重要㊂需要我们仪表运维人员尽心尽力维护好仪表，为电厂的安全经济运行贡献一分力量㊂作者简介：文小军，南京华天科技发展股份有限公司㊂７０２。

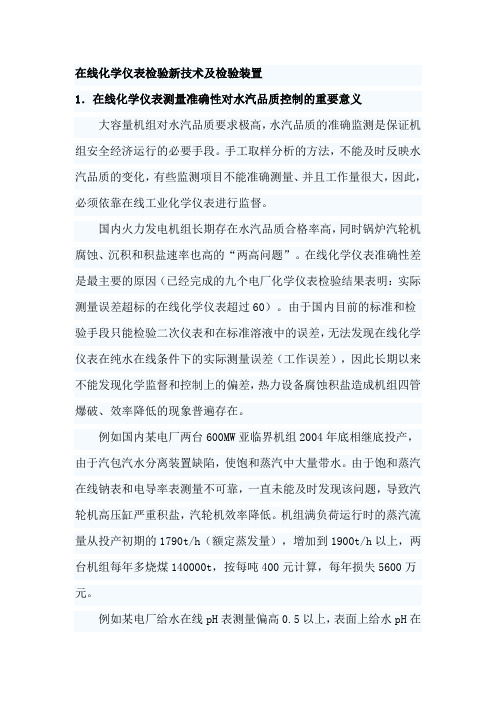

在线化学仪表检验新技术及检验装置1．在线化学仪表测量准确性对水汽品质控制的重要意义大容量机组对水汽品质要求极高，水汽品质的准确监测是保证机组安全经济运行的必要手段。

手工取样分析的方法，不能及时反映水汽品质的变化，有些监测项目不能准确测量、并且工作量很大，因此，必须依靠在线工业化学仪表进行监督。

国内火力发电机组长期存在水汽品质合格率高，同时锅炉汽轮机腐蚀、沉积和积盐速率也高的“两高问题”。

在线化学仪表准确性差是最主要的原因（已经完成的九个电厂化学仪表检验结果表明：实际测量误差超标的在线化学仪表超过60）。

由于国内目前的标准和检验手段只能检验二次仪表和在标准溶液中的误差，无法发现在线化学仪表在纯水在线条件下的实际测量误差（工作误差），因此长期以来不能发现化学监督和控制上的偏差，热力设备腐蚀积盐造成机组四管爆破、效率降低的现象普遍存在。

例如国内某电厂两台600MW亚临界机组2004年底相继底投产，由于汽包汽水分离装置缺陷，使饱和蒸汽中大量带水。

由于饱和蒸汽在线钠表和电导率表测量不可靠，一直未能及时发现该问题，导致汽轮机高压缸严重积盐，汽轮机效率降低。

机组满负荷运行时的蒸汽流量从投产初期的1790t/h（额定蒸发量），增加到1900t/h以上，两台机组每年多烧煤140000t，按每吨400元计算，每年损失5600万元。

例如某电厂给水在线pH表测量偏高0.5以上，表面上给水pH在8.8~9.3的合格范围内，实际上给水pH值经常低于8.5，导致给水系统发生腐蚀，给水溶解铁含量增加，加速了水冷壁的沉积速度和高压加热器的腐蚀损坏。

类似的实例非常多，许多电厂汽水品质监测合格率很高，热力设备水气系统腐蚀结垢和积盐情况却很严重，主要原因是在线化学监测仪表测量不准确。

由于缺乏检验水汽系统在线化学仪表测量准确性的方法与手段，长期不能发现仪表测量不准确的问题。

虽然这些在线化学仪表能够发现凝汽器严重泄漏等明显问题，但却不能发现低水平的污染，如凝汽器微漏、饱和蒸汽带水、精处理装置漏氯或漏钠、pH 控制偏差等。

第一章化学在线仪表检修通则第一节概述随着高参数大容量火力发电厂机组的不断发展，在线化学分析仪表已成为必不可少的重要组成部分，它能以较快的速度，准确地分析出汽水中部分物质的含量，为运行参数的调整提供可靠的依据，对防止热力系统结垢和腐蚀起着重要的作用。

火力发电厂使用的在线成份分析仪表在电力系统中被称为化学仪表。

火力发电厂的化学仪表主要用于水，蒸汽循环系统和水处理系统。

水汽循环系统配置化学仪表的主要目的是监督给水，炉水，蒸汽，冷却水（包括循环水和发电机冷却水）的品质，防止结垢，积盐，减缓系统金属部件的腐速度，保证系统的安全，经济运行，延长热力设备的检修周期和使用寿命。

化学仪表所担负的任务有：1.监督化学药品的剂量，如酸碱浓度计、联胺表、磷酸根分析仪等；2.监督除盐设备的出水质量，如电导仪、PH计、钠离子测定仪、硅酸根分析仪等；3.监督设备运行工况，如除氧器出口溶氧分析仪等；4.监督补给水和冷却水的质量，如给水，电导仪，PH计，硅酸根分析仪，发电机冷却水电导仪等；5.监督水源的来水质量，如中水来水电导仪、浊度等。

因此，搞好化学仪表的高校，检修和维护对于保证安全，经济运行，延长热力设备的检修周期和使用寿命起着重要的作用。

第二节化学仪表的运行监督1.现场安装的化学仪表应准确可靠地投入使用，未经批准不得停运。

2.运行中的化学仪表应符合下列要求：(1)仪表应保持整洁、完好，标志正确、清楚、齐全。

(2)仪表指示应符合精度等级要求，反应灵敏，记录清晰。

(3)信号光字牌书写正确清晰，灯光报警应正确、可靠。

(4)所有操作按钮操作开关，应有明显的开关方向标志。

(5)熔断器应符合使用设备的要求，并应标明容量及用途。

(6)仪表盘内外应有良好的照明，盘内盘外不得堆放杂物。

3.仪表人员应每天巡视检查运行中的化学仪表，并将巡视情况记录在“设备检查记录”上。

4.运行中的化学仪表和自动装置，运行值班人员不得任意调整、拨弄和改动。

5.仪表和自动装置在运行中若发生异常故障，运行人员不得擅自改动，应及时通知仪表人员处理，并做好记录。
