电厂化学仪表的使用与检验

热电厂化学操作规程化学操作规程第一章总则化学技术监督是保证安全，经济发供电工作的重要手段，化学技术监督应贯彻“预防为主”的方针，坚持“实事求是”的作风，尽量采用新技术，加强人员培训，提高技术监督水平。

第一节化学技术监督任务1、供给质量合格，数量充足和成本低的锅炉补给水，并根据规定对给水、炉水、凝结水、冷却水、疏水和废水等进行必要处理。

2、对水、气质量等进行化学技术监督，防止热力设备和发电设备的腐蚀、结垢、积盐。

3、参加发电设备热力设备检修，运行时的有关水、汽系统的验收工作根据存在的问题，配合有关单位采取必要的相应错失。

4、在保证设备系统安全和水、汽质量合格的前提下降低材料和生产用药的消耗。

第二节化学技术监督的范围1、对锅炉蒸汽、炉水、凝结水、冷却水、疏水、化学处理水，生产回水等按控制指标进行监督。

2、新建或扩建机组时，要做好未安装设备防腐、清洗、碱煮、酸洗工作和试运行阶段的调试以及水、汽质量监督。

第三节运行人员如何搞好化学监督工作1、做到按时、准确取样，保证各项化验的质量正确，及时处理热力系统的汽水质量问题。

2、化验人员配合汽机工作人员调好除氧器，保证溶解氧合格。

3、保证凝结水溶解氧、硬度，以及各疏水质量合格，发现不合格及时查找原因并进行处理。

4、编写年度化学技术监督工作总结技术整改措施。

第二章水处理运行规程第一节系统概念本厂补给水原水箱为市政自来水，设有容积为100m³的原水箱一个除盐水箱两个自来水经预处理石英砂过滤器、活性炭过滤器，进入一级反渗透在经二级反渗透至中间水箱在经EDI送至除盐水箱以供机炉使用。

第二节过滤器的、运行与监督一、启动前的检查和准备1各阀门应严密关闭，开关灵活，压力表完好正常投入.2下水道应畅通，完整、可以正常排水。

3、反洗泵、原水泵在备用状态，变频启动可正常投入，原水水源充足。

4、原水水箱出口门因开启，并能正常供水。

二、失效的过滤器反冲洗反冲洗前的检查（1）、检查生水箱水位，应能满足冲洗用水量。

影响火电厂在线化学仪表准确性的原因分析及解决方法发布时间：2021-06-16T02:36:55.818Z 来源：《河南电力》2020年10期作者：霍飞[导读] 因此分析化学仪表不准确的原因具有十分重要的意义，工作人员也需要在定期对设备进行维护以确保其安全运行。

（国电电力大同发电公司大同第二发电厂山西大同 037000）摘要：因为水汽的品质高低将直接影响到火电机组能否正常的运行，因此为了确保超临界大容量和高参数的机组能够安全持续工作，必须不断提高对水汽质量监测工作的重视程度。

在线化学仪表具有准确度高、实时性强等优点，因此逐渐取代了传统手工取样监测水质的方法。

但是现如今很多火电厂存在化学仪表准确度不高的严重问题，本文将探讨出现该问题的原因并分析解决方法。

关键词：火电厂；化学仪表；准确性；原因分析；解决方法引言：现如今我国许多火电厂内的热力设备都存在严重的积盐和腐蚀等问题，其根本原因是化学仪表准确性和水质检测工作质量较低，这使得我国火电厂的经济收益遭受了极大的损失。

因此分析化学仪表不准确的原因具有十分重要的意义，工作人员也需要在定期对设备进行维护以确保其安全运行。

一、火电厂在线化学仪表的构成和现状现如今国内火电厂最常见的在线化学仪表包括了磷表、氢电导率表、硅表和溶解氧表等等，其中被视为是水质质量检测中的核心在线化学仪表比较同意出现问题，如果能够确保核心仪表电导率表、PH表、溶解氧表和钠表的准确性，那么就能够有效的避免热力设备出现严重腐蚀等问题。

我国火电厂核心化学仪表设备普遍都具有准确率低和设备维修效果不理想的问题，即使火电厂为了提高准确性购进了进口仪表，但是该举措并没有使厂内化学仪表的平均准确度得到明显的提升。

二、影响火电厂在线化学仪表准确性的因素1.外界因素被视为核心的四种化学仪表都极易受到外界因素的影响，化学仪表所处环境的温度和湿度、维护工作人员的水平、冷却装置的冷却效果等等因素都会大大影响化学仪表的测量精度。

火力发电厂化学仪表检修、校准、维护规范（原理）编写：马培亮审核：黄俊东批准：`南京国能环保科技发展有限公司发布目次前言1、氢纯度分析器 12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表） 95、光学式分析仪表（在线硅表、磷表） 126、湿度分析仪表 13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。

1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。

b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。

c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。

1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。

1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。

1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。

1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。

中华人民共和国电力行业标准DL/T 6771999火力发电厂在线工业化学仪表检验规程Checking and calibration code for on line chemicalanalysis instrument of fossil fuel power plant中华人民共和国国家经济贸易委员会1999-08-02批准 1999-10-01实施前言本标准是根据原电力工业部1995年电力行业标准计划项目(技综199544号文)的安排制定的本标准与国家标准GB/T 12145火力发电机组及蒸汽动力设备水汽质量标准国家计量检定规程JJG119实验室pH(酸度)计检定规程JJG291复膜电极溶解氧测定仪检定规程JJG376电导仪(试行)检定规程JJG822钠离子计等相一致并结合国内电力行业中化学仪表的实际应用情况规定了相应的技术要求和检验方法以上标准是电力行业标准中的一个重要组成部分只要适合这类标准的一些规定本标准条文都单独予以说明这样使本标准在技术内容上反映了我国电力行业当前实际应用的基本情况本标准实施后力求对电力行业中的在线工业化学仪表的技术要求在设计选型安装调试验收及运行管理上达到统一从而提高化学监督水平保证火电厂发电设备的安全经济运行本标准的附录A附录B附录C附录D附录E都是标准的附录本标准的附录F是提示的附录本标准由原电力工业部科技司提出本标准由电力行业电厂化学标准化技术委员会归口本标准起草单位华北电力集团公司华北电力科学研究院河北省电力试验研究所本标准主要起草人王二福李振魁吴仕宏朱树强何彩燕本标准由电力行业电厂化学标准化技术委员会负责解释1 范围本标准规定了火力发电厂在线工业化学仪表的技术要求检验条件及检验程序等主要内容按照仪表准确度等级由高到低的顺序本规程依次适用于超临界压力机组亚临界压力机组超高压机组高压机组等火力发电机组所配备的在线工业化学仪表进口仪表可按照制造厂规定标准进行检验如果制造厂无明确规定时则可按照本规程执行2 引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T 690386 锅炉用水和冷却水分析方法通则GB/T 1107689 pH测量用缓冲溶液制备方法GB/T 121451998 火力发电机组及蒸汽动力设备水汽质量标准GB/T 1214789 锅炉用水和冷却水分析方法纯水电导率的测定GB/T 1214889 锅炉用水和冷却水分析方法全硅的测定低含量硅氢氟酸转换法 GB/T 1214989 锅炉用水和冷却水分析方法硅的测定钼蓝比色法GB/T 1215589 锅炉用水和冷却水分析方法 钠的测定 动态法GB/T 1215689 锅炉用水和冷却水分析方法 钠的测定 静态法DL/T 45791 水汽取样装置JJG 11984 实验室用pH(酸度)计检定规程JJG 17889 可见分光光度计检定规程JJG 29182 复膜电极溶解氧测定仪检定规程JJG 37685 电导仪(试行)检定规程JJG 82293 钠离子计3 名词术语3.1 基本误差 intrinsic error仪表在标准条件下稳定运行并严格的校准后通入规定的标准样品反复三次用下式计算基本误差(J )%1000J ×−=M U U δ 式中U 仪表三次示值的平均值U 0标准样品的实际值 M 量程范围内最大值 3.2 二次仪表引用误差 display devices fiducial error二次仪表的绝对误差与二次仪表量程或标称范围的最高值之比3.3 温度补偿附加误差 temperature compensation additional error仪表在非标准条件下使用时所产生的误差称为附加误差为了检验在不同温度条件下仪表自动温度补偿性能该项指标定义为温度补偿附加误差3.4 稳定性 stability指在规定条件下计量仪表保持其计量特性恒定不变并在一定的时间内(24h)连续运行中的仪表示值保持恒定不变的能力3.5 重复性 repeatability指在规定的使用条件下重复用相同的激励计量器具给出非常相似的能力 注1 规定的使用条件通常是指在短期内重复在恒定条件下在同一地点进行由观测者带来的影响减至最小2 相同的激励是指被检仪表的输入值保持不变3.6 测量不确定度 uncertainty of measurement表征被测量的真值所处量值范围的评定注由于不确定度是测量结果中无法修正的部分它反映了被测量值的真值不能肯定的误差范围的一种评定 3.7 量的实际值 true value of quantity指满足规定准确度用来代替真值所使用的量值注在检验中通常把高一等级计量标准所复现的量值称为实际值3.8 检验 inspection在规定条件下按照标准为确定化学仪表技术指标而进行的一组操作 3.9 化学仪表标准物质chemical instrument reference material根据国家计量法律法规的规定必须使用经国家批准检验合格在有效期内的有证标准物质来定值化学仪表3.10 化学仪表 chemical instrument用于火力发电厂生产过程中化学监督专用的在线工业流程式成分分析仪表即为在线工业化学分析仪表在电力行业中为了区别电测仪表与热工仪表而称化学分析仪表简称化学仪表第一篇 在线工业电导率仪表4 技术要求4.1在线工业电导率仪表级别根据被检仪表的整机基本误差(或最小有效显示值)进行划分在线工业电导率仪表分为0.5 1.0 2.0 3.0四个级别4.2 在线工业电导率仪表级别整机基本误差温度补偿附加误差二次仪表引用误差示值重复性示值稳定性指标电极常数误差指标和检验时间应符合表1的规定表1 检验项目与技术要求表1(续完)5 检验条件标准室检验环境条件应符合表2的规定检验工作条件应符合表3的规定表2 标准室检验环境条件仪 表 级 别 环 境 温 度 相 对 湿 度%RH 标准溶液温度电磁场干扰 0.5 20 2 3085 250.11.0 20 2 3085 250.52.0 20 2 3085 250.53.0 20 2 3085 250.5除地磁场之外无显著电磁场干扰表3 检验工作条件 项目 规 范 与 要 求仪 表 级 别 0.5 3.0电 源 要 求 AC220V 22V 50Hz 1Hz压 力 0.098MPa 0.200MPa温 度 540介 质 条 件 流 量 300mL/min 50mL/min注如果厂家有特殊要求时可按照制造的技术条件掌握6 标准设备与标准溶液6.1 准确度高于被检仪表一个级别的标准电导率仪表一台所选用的标准电导率仪表必须具备量值传递条件必须按照量值传递程序进行定期检定 6.2 精度优于0.1级的标准交流电阻箱2台或3台6.3 050精密温度计一支最小分度值为0.56.4 精密度0.5范围050可调整恒温预处理装置一套6.5 氯化钾标准溶液按照附录A(标准的附录)中A1A2的规定进行电导率标准溶液的制备 7 整机基本误差检验7.1 对于运行中的在线工业电导率仪表必须定期(每半个月一次)进行整机基本误差的检验对常用量程至少要重复三次对于新购置仪表的开箱验收大修后的检查以及对现场应用情况的考核等均可依照本规定进行检验 7.2 整机基本误差检验方法7.2.1 水样流动检验法将标准仪表的电导池就近串联连接在被检仪表传感器的流路之中水样的流速和温度按照要求进行调整至符合表3的规定条件并保持相对稳定被检仪表通电预热并冲洗流路15min 以上精确读取被检仪表示值(s )与标准仪表示值(B )并准确测量水样的温度值重复以上操作三次每次的时间间隔要保持在3min 以上检验数据的记录格式见附录F(提示的附录)中的表F1 7.2.2 标准溶液检验法 将被检仪表传感器的电导电极置入标准溶液之中记录标准溶液的电导率值(b )精确读取被检仪表的示值及溶液的温度值检验数据的记录格式见附录F(提示的附录)中的表F17.3 整机基本误差的计算7.3.1 首先把标准仪表的测量示值换算成被检仪表基准温度(25)条件下的电导率值计算方法见式(1) 注对于具有(25)自动温度补偿的仪表则s =t =J)(1J tJ t t −+=βκκ (1)式中J 换算成基准温度条件下的电导率值S/cmt 水样温度条件下的实测电导率值S/cm温度系数见附录A(标准的附录)中的A3t J被检表的基准温度(厂家未注明时均按25) t 水样温度7.3.2 标准溶液在基准温度(25)时的电导率值可根据所配制的氯化钾标准溶液由附录A(标准的附录)A2中查出再加上试剂水电导率之和作为标准溶液的实际电导率值(b )检验时必须在250.5水样条件下进行7.3.3 对于整机基本误差的检验应尽量采用标准溶液作为基准以减小标准仪表与被检仪表因测量频率不同而对检验结果的影响7.3.4 整机基本误差计算方法见式(2)%100z J J ×−′=M κκδ (2)式中J 整机基本误差%FSJ 基准条件下的电导率测量示值S/cmz 电导率实际值(取b 或B 值)S/cmM 量程范围内的最大值S/cm8 温度补偿附加误差检验8.1 水样检验法(适于水质变化不大的样品)将被检仪表通电预热15min 以上记录常温条件下的示值(t1)然后调节运行中被检仪表采样冷却器的冷却水流量使水样温度在水样初温到40范围内变化温度的变化幅度为10在每一个变化的温度条件下稳定3min 并记录被检仪表示值和水样的温度值温度的变化和测量不少于三次记录的格式见附录F(提示的附录)表F28.2 标准溶液检验法将被检仪表传感器中的电导池电极和温度计置入已装好的标准溶液的烧杯内再将此烧杯放在可调整的恒温预处理装置之中将标准溶液恒温在250.5条件下待被检仪表通电预热15min 后精确读取仪表的示值和水样的温度值然后调整恒温预处理装置使水样温度在2510范围内变化当水样温度每改变10时待水样温度平衡后再精确读取被检仪表的示值和温度计的示值温度补偿附加误差的计算方法见式(3)检验的记录格式见附录F(提示的附录)中的表F2%10021×−=M t t t κκδ (3) 式中t 温度补偿附加误差10-2/10t1温度变动前的被检仪表示值S/cmt2温度变化后的被检仪表示值S/cmM 量程范围内最大值S/cm9 二次仪表检验9.1 引用误差检验9.1.1 用精度优于0.1级的交流标准电阻箱两台(采用双温度补偿的仪表用三台)分别模拟温度电阻Rt 和溶液等效电阻Rx 作为检验的模拟信号被检仪表和标准交流电阻之间连接如图1所示图1 被检仪表与标准交流电阻之间的连接9.1.2 被检仪表通电预热15min 后再根据式(4)的计算结果向二次仪表输入模拟等效电阻信号基准温度条件下溶液电导率等效电阻值的计算方法见式(4)κ610×=J R x (4) 式中Rx 等效电阻值J 电导池常数cm -1电导率值S/cm9.1.3正向与反向输入标准值各三次二次仪表引用误差的计算方法见式(5)记录的格式见附录F(提示的附录)中的表F3 %100max L-S max Y,×=M κκδ (5)式中Y ,max 二次仪表引用误差%FS S 仪表示值S/cmL 理论电导率值S/cmM 量程范围内最大值S/cm9.2 示值稳定性检验按照9.1的方法向被检仪表输入一个等效电阻值并记录操作的时间和仪表的示值S1被检仪表继续通电12h 24h 再分别重复上述工作记录仪表示值S2S3仪表示值稳定性检验的计算方法见式(6)示值稳定性检验的记录格式见附录F(提示的附录)中的表F3%100S2-S1D1×=M κκδ (6)%100S3-S1D2×=M κκδ式中D稳定性10-2/24h注D,max 为D1D2的最大差值9.3 示值重复性检验按照本规程9.1的方法向被检仪表输入一个电导率的等效电阻值记录被检仪表的示值(S )按照停止再输入上述电阻值的操作方法重复测量6次以单次测量的标准偏差表示重复性计算方法见式(7)记录格式见附录F(提示的附录)中的表F35)(612s s c ∑=−=i i κκδ (7) 式中c 单次测量的标准偏差 s i 第i次测量的仪表示值S/cmsκ6次测量的平均值S/cm 9.4 二次仪表温度补偿附加误差检验9.4.1 用精度优于0.1级的标准交流电阻箱分别模拟温度补偿电阻R t 和溶液等效电阻R x 向被检仪表输入模拟电阻信号记录仪表示值与模拟量输入值二次仪表的温度补偿附加误差的计算方法见式(3)记录格式见附录F(提示的附录)中的表F29.4.2计算方法如下9.4.2.1 模拟温度补偿电阻R t 的计算方法见式(8))1(0t R R t β+= (8) 式中R t热敏电阻在t时的阻值 R 0热敏电阻在0时的阻值热敏电阻的温度系数 t模拟水样温度9.4.2.2 溶液等效电阻R x 的计算方法见式(9))1(106x t J R ∆+×=βκ (9) 式中J 分别为电极常数电导率溶液的温度系数t 溶液温度与基准温度之差10 电极常数检验10.1 标准溶液法10.1.1 在检验不同电极常数的电导电极时所选用的标准溶液应当在溶液的等效电阻为11031104之间选择10.1.2 将被检电极置入已知标准电导率值的标准溶液中用电导仪或交流电桥测量其电导或电阻值(如果用电导率仪表进行测量时可将仪表的电极常数调节至J =1的位置) 10.1.3 电极常数的计算方法见式(10)记录格式见附录F(提示的附录)中的表F4R G J b b x κκ== (10) 式中J x 电极常数cm -1b 标准溶液的电导率值S/cmG 电导仪表测量值SR 交流电桥测量的阻值10.2 标准电极法10.2.1 把已知电极常数为J 1的电极置入某一水样溶液中测量其电导值为G 1或电阻值R 1 10.2.2 再把被检电极(设电极常数为J x )置入上述水样溶液之中测量其电导为G 2或电阻值R 210.2.3 用标准电极法计算电极常数的方法见式(11)记录格式见附录F(提示的附录)中的表F4121211x R R J G G J J == (11)10.3 替代法(只适用于运行中现场的电极常数检查)10.3.1 技术条件10.3.1.1 被检电极在检验前必须彻底清洗干净10.3.1.2 标准溶液的电导率值必须经过标定确认且在使用仪表的量程范围之内检验时要保证标准溶液温度的相对稳定10.3.2 将已清洗干净的被检电极置入标准溶液中10min 后精确读取电导率仪表的示值 10.3.3 断开传感器的接线用精度优于0.1级的标准交流电阻箱代替传感器与电导率二次仪表连接10.3.4 调节电阻箱的输出值使电导率仪表的示值恰好与本规程10.3.2的示值相一致 10.3.5 记录电阻箱的输出电阻值R x10.3.6 用替代法检验电极常数的计算方法见式(12)电极常数检验的记录格式见附录F(提示的附录)中的表F46x b x 10−×=R J κ (12) 式中J x 被检电极常数值cm -1b标准溶液的电导率值S/cmR x溶液的等效电阻值10.4 电极常数误差计算方法计算方法见式(13)记录格式见附录F(提示的附录)中的表F4%100g gx W ×−=J J J δ (13) 式中W电极常数误差 J x 被检电极常数cm-1 J g 厂家给定的电极常数值cm -1注电导率仪表检验报告的记录格式见附录F(提示的附录)中的表F19第二篇 在线工业酸度计仪表11 技术要求11.1 在线工业酸度计仪表级别根据整机的分度值(或最小有效显示值)进行划分在线工业酸度计仪表分为0.20.10.050.01四个级别11.2 在线工业酸度计仪表级别整机示值误差温度补偿附加误差整机示值重复性二次仪表引用误差输入阻抗引起的示值误差检验项目与技术要求应符合表4的规定电极的检验项目与技术要求应符合表5的规定11.3 进行整机示值误差项目检验时水样的选择应在pH3pH10范围内进行11.4 pH 标准溶液的配制应使用经检定合格的pH 标准物质标准溶液的配制方法和pH s 值见附录B(标准的附录)表4 检验项目与技术要求表5 电极的检验项目与技术要求检 验 项目 技 术 要 求甘汞电极内阻 与标准甘汞电极比较电位差(绝对值) 电极电位稳定性液络部位渗透速度 10k3mV/8h在2mV/8h 之内 可检出/5min玻璃电极内阻R N (M) 百分理论斜率PTS 520(低阻)100250(高阻)95% 注电极检验时间至少为1次/3个月12 检验条件12.1 检验条件应符合表6的规定表6 检 验 条 件级别 室 温 相对 湿 度%RH 标准溶液和电极系统的温度恒定性 干 扰 因 素 0.01 0.05 0.10 0.20 20 2 20 2 20 2 20 2 5085 5085 5085 5085 250.2 250.2 250.5 25 1.0 检验现场无强烈的机 械震动和电磁场干扰12.2 被检仪表条件如下 12.2.1 被检仪表应良好无明显故障且具备可以正常投入运行的条件 12.2.2 玻璃电极无裂纹内参比电极应浸入内充溶液之中电极的接插件应清洁干燥绝缘良好12.2.3 参比电极内部应充满溶液内参比电极应浸入内充溶液之中盐桥孔隙内无吸附的固体杂质电解质溶液应可以缓慢渗出固体参比电极的性能应良好可用13 标准设备与标准溶液13.1 精度优于0.01级输出电压不小于1V 的高电势高电阻电位差计或具备同等条件和功能的标准信号发生器一台13.2 误差10%的1G 0.5G 电阻各一只电阻必须具有良好的屏蔽措施 13.3 绝缘优于11012的高阻开关一个13.4 精度优于0.1级的标准电阻箱一台13.5 pH 标准缓冲溶液标准缓冲溶液的制备方法见附录B(标准的附录)B1.1 13.6 精密度0.5范围050可调整恒温预处理装置一套13.7 测量范围为0100温度计一只最小分度值为0.513.8 经检定确认可作为专用标准表精度优于0.01级的酸度计一台注pH 标准仪表只能用于现场检查比对时参考14 整机示值误差检验 14.1 标准溶液检验法将被检仪表的传感器置于预先选定好的pH 标准溶液(邻苯二甲酸氢钾溶液或混合磷酸盐I 溶液)中并定值好被检仪表然后再把传感器冲洗干净将传感器置入另外一种pH 标准溶液(即混合磷酸盐II 溶液或四硼酸钠溶液)中并精确记录被检仪表的示值(S i )如此重复三次整机示值总误差的计算方法见式(14)检验结果取最大W 偏差且应符合表4的规定记录格式见附录F(提示的附录)中的表F5z W B S i −=δ (14)式中W整机示值误差S i第i 次测量的仪表示值 B z 在第二种pH 标准缓冲溶液(混合磷酸盐溶液或四硼酸钠溶液)在测量条件下的pH 标准值进行标准溶液检验时的注意事项如下a)检验中使用的pH 标准缓冲溶液应在pH3pH10范围内选择b)进行检验时标准溶液的差值选择应控制在3个pH 刻度范围之内c)制备标准缓冲溶液时0.001级表的检验使用一级pH 标准物质其它级别仪表的检验可使用二级pH 标准物质14.2 水样流动检验法将被检仪表与标准仪表的传感器就近串接在同一个流动的水样之中待仪表示值稳定后精确记录标准仪表的示值作为z 被检仪表的示值作为i 整机示值总误差的计算可按式(14)进行进行水样流动检验时的注意事项如下a)水样流动检验只适用于结构复杂又不便拆装的传感器只能用于现场比对而不能作为严格的依据b)进行水样流动检验时的水样应符合仪表的技术要求温度应稳定在251水样流量调整在250mL/min 50mL/min注此方法只适用于采用14.1有困难者且其检验结果仅作参考对比不能作为数据分析依据15 整机示值重复性检验先将被检仪表整机用标准溶液定值后再去测量另外一种标准溶液同时记录被检仪表的示值(pH i )重复定值与测量操作6次以单次测量的标准偏差表示重复性计算方法见式(15)记录格式见附录F(提示的附录)中的表F55)pH pH (612∑=−=i i S (15) 式中S 单次测量的标准偏差 pH i 第i次测量的示值pH 6次测量的平均值16 温度补偿附加误差检验16.1 整机检验方法取一适当容量的烧杯并注入四硼酸钠pH 标准溶液(25pH=9.182)将被检仪表的传感器电极和温度计置入烧杯中记录水样温度与测量示值再将以上烧杯与传感器组件置于可调整恒温预处理装置中使水样温度在2510范围内变化水样温度的改变幅度为10温度改变10min 后再记录水样温度与被检仪表的示值计算方法见式(16)记录格式见附录F(提示的附录)中的表F5J I pH -pH pH =t (16) 式中pH t 温度补偿附加误差 pH J 温度变化前的被检仪表示值pH I 温度变化后的仪表示值 整机温度补偿附加误差取n 次检验中pH t 的最大值检验中的注意事项如下a)进行水样温度变化时可调整恒温预处理装置并使水样温度缓慢变化 b)当水样温度每变化10后进行恒温控制待水样温度保持相对稳定以后再精确读取被检仪表示值16.2 二次仪表温度补偿误差检验方法16.2.1 按照图2连接检验组件图2 二次仪表检验接线16.2.2 电位差计的输出可根据附录B(标准的附录)中的B3按照不同温度条件调整相应的输出电势电阻箱的模拟电阻值可根据被检仪表的技术文件确定16.2.3 pH J 为模拟25等效温度电阻在59.157mV/pH 的理论斜率下向二次仪表输入后的仪表示值pH I 为模拟35条件按照61.141mV/pH 斜率条件下向二次仪表输入模拟信号后的仪表示值二次仪表温度补偿附加误差的计算方法见式(16)0100温度条件下的K 值见附录B(标准的附录)中的B3记录格式见附录F(提示的附录)中的表F7 17 二次仪表引用误差检验17.1 按照图3所示接好线路开关接通(R 短路)调节电位差计使其输出为零对具有等电位(或定位)调整器的仪表可调整等电位(定位)调整器调整到其等电位的pH 值电阻箱输出为25条件下的温度等效电阻值对于斜率(或灵敏度)补偿的仪表设置可用电位差计向二次仪表输入测量上限pH 值的等效电位值此值可按式(17)计算调节斜率(或灵敏度)电位器使二次仪表示值为测量上限具备条件的被检仪表也可以将斜率直接设置在100%的位置17.2 按照输入电位的实际值与标称理论pH 值的关系见式(17)调节电位差计的输出用被检仪表输入增加和减少的方式各做一次分别记录二次仪表的示值二次仪表示值误差的计算方法见式(18)其检验结果应符合表4的规定记录格式见附录F(提示的附录)中的表F6)pH -(pH D B s K E = (17)式中E s 输入二次仪表的实际电位值MvK 测量电极的理论斜率mV/pH 见附录B(标准的附录)中的B3pH B 二次仪表的标称理论pH 值pH D被检仪表的等电位pH 值J pH -pH pH i =∆ (18)式中pH 第i 次检验时二次仪表引用误差 pH i第i 次的测量仪表示值 pH J相当于输入E s 模拟信号并包括被检仪表等电位pH 值的实际pH 值二次仪表引用误差取最大pH 值18 输入阻抗引起的示值误差检验 18.1 按照图3接好线路图3 输入阻抗引起的示值误差检验接线图18.2 将高阻开关接通电阻箱输出值为25温度补偿等效电阻值(R t )调整电位差计使其输出为零调整定位电位器使被检仪表示值为pH7(或等电位pH 值)调节电位差计向二次仪表输入354.942mV(相当于6个pH)的电位值记录二次仪表示值pH 1断开开关S(接通R)在电位差计输入的电位为零时重新调整被检仪表使示值为pH7(或等电位pH 值)再输入354.942mV 的电位值并记录被检仪表示值pH 2重复操作三次取其平均值计算方法见式(19)检验结果应符合表4的规定记录格式见附录F(提示的附录)中的表F82pH -pH pH 21R =(19)式中pH R 输入阻抗引起的二次仪表示值误差2pH 三次测量的二次仪表平均示值18.3 检验中的注意事项如下a)对于0.1级及以下的被检仪表R 的取值为0.8G对于0.1级以上的仪表R 取值为1Gb)图3中的S 必须采用高阻开关其绝缘电阻大于等于11012c)电位差计至被检仪表的输出信号线必须采取有效的屏蔽措施19 电极性能检验19.1 甘汞电极主要性能检验 19.1.1 甘汞电极内阻检验将被检甘汞电极和一个导电良好的金属棒置入同一氯化钾溶液中用专用电桥或高阻抗电阻表的两支表笔分别接在甘汞电极和金属棒上测量的电阻值即为甘汞电极内阻测量结果应符合表5的规定记录格式见附录F(提示的附录)中的表F9 19.1.2 与标准甘汞电极比较电位差值(绝对值)性能检验 将一只标准甘汞电极与被检甘汞电极同时浸入251的饱和氯化钾溶液之中用电位差计或高阻数字式电压表测量其电位差后再进行比较比较的结果应符合表5的规定记录格式见附录F(提示的附录)中的表F9 19.1.3 甘汞电极电位稳定性能检验操作方法同19.1.2每2h 记录一次观察8h 之内被检电极电位稳定性能应符合表5的规定记录格式见附录F(提示的附录)中的表F9 19.1.4 液络部位内充溶液渗透性能检验取下甘汞电极的保护罩将电极内部充满氯化钾溶液再将被检电极垂直悬空观察液络部位溶液的渗透情况方法是先用滤纸吸去液络部位的表面溶液等待5min 左右再用滤纸做擦拭检查如果滤纸上有湿痕则可认为被检电极液络部位渗透速度是正常的记录格式见附录F(提示的附录)中的表F9 19.2 玻璃电极性能检验 19.2.1 玻璃电极内阻检验 19.2.1.1 直接测量法将被检玻璃电极置入25饱和氯化钾溶液中用专用高阻测量仪器的一支表笔接在电极导线上另一支表笔插入上述氯化钾溶液中其测量结果应符合表5的规定记录格式见附录F(提示的附录)中的表F10 19.2.1.2 间接测量法将一支经过24h 浸泡处理后的被检玻璃电极与一支检验合格的甘汞电极同时浸入250.5的一个pH 标准溶液之中用高阻电位差计(或带mV 测量的酸度计)测量其电位差为E1再用一支300M 500M (误差在5%之内)的电阻去短路上述由玻璃电极和甘汞电极所构成的原电池组这样就得到了短路后的测量电位差值E 2玻璃电极内阻的计算方法见式(20)检验结果应符合表5的规定记录格式见附录F(提示的附录)中的表F10R E E E R ⋅−=221N (20)。

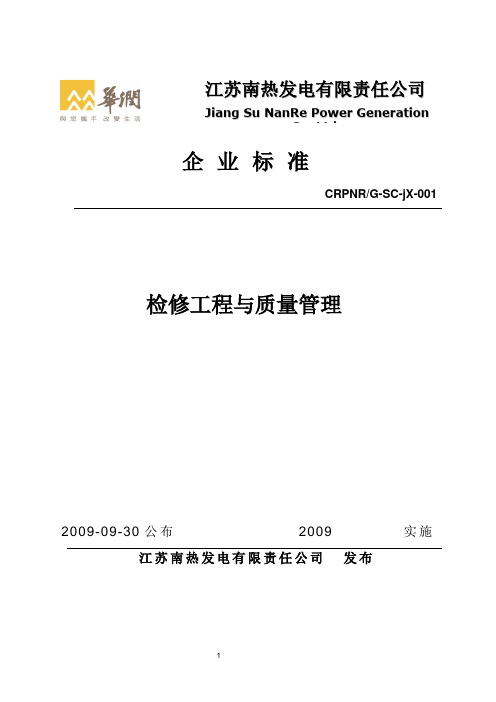

江苏南热发电有限责任公司J i a n g S u N a n R e P o w e r G e n e r a t i o nC o.,L t d企业标准CRPNR/G-SC-jX-001 检修工程与质量管理2009-09-30公布2009 实施江苏南热发电有限责任公司发布江苏南热发电有限公司600MW机组化学专业设备检修规程目的和适用范围制定出设备检修的工艺过程及检修的质量标准适用于公司生产设备进行大、小修及临检维护工作。

主体内容与适用范围本规程是化学专业检修人员的设备检修标准。

凡从事与化学专业设备及仪表检修工作有关的检修人员、班组长、生产各部领导及专责工程师、（副）总监、生产副总经理以及采购中心的采购人员、仓库管理人员等，都必须熟悉本规程，并严格执行。

引用标准与编订依据本标准在制定过程中，参照了以下标准：《电力建设施工及验收技术规范》（火力发电厂化学篇）《电力工业技术管理法规》《电力安全工作规程》《火电施工质量检验及评定标准》（水处理及制氢装置篇）GB《水汽取样装置》JB2932-86 《水处理设备制造技术条件》HGJ32-90《橡胶衬里化工设备》CD130A19-85 《手糊法玻璃钢设备设计技术条件》HGJ229-83 《化工设备、管道防腐蚀工程施工及验收规范》各章节编写人员：柳玉波目录第1章净化站系统工艺设备检修规程 (4)1.1反应沉淀池检修 (4)1.2空气檫洗滤池检修 (5)1.3净化站水池检修 (7)1.4净化站加药装置检修 (8)第2章锅炉补给水系统工艺设备检修规程 (10)2.1超滤装置检修（UF）检修 (10)2.2反渗透装置（RO）检修 (11)2.3逆流再生阳（阴）离子交换器检修 (14)2.4除碳器及中间水箱检修 (19)2.5混合离子交换器（以下简称混床）检修 (22)第3章凝结水精处理及再生系统工艺设备检修 (27)3.1前置过滤器过滤器检修（暂缺） ......................................................................................................3.2高速混床检修 (27)3.3树脂分离塔检修 (29)3.4阳、阴再生罐检修 (31)3.5电加热器检修 (32)3.6中压树脂捕捉器检修 (32)3.7废水树脂捕捉器 (33)第4章水箱（池）、酸碱储罐检修 (36)4.1设备构造及原理 (36)4.2设备规范 (36)4.3设备检修项目 (37)4.4检修工艺及质量标准 (37)4.5检修工具使用标准 (38)4.6检修后的验收 (38)4.7注意事项 (39)第5章化学一般转动机械检修 (40)5.1搅拌器 (41)5.2隔膜计量泵 (42)5.3 SNH型罗茨风机 (43)5.4 酸泵 (44)第6章化学特殊阀门检修规程 (53)6.1气（手）动衬胶隔膜阀 (53)6.2QB 部分回转气动蝶（球）阀 (57)第7章化学特殊管材检修工艺规程 (61)7.1ABS工程塑料管道 (61)7.2硬聚氯乙烯塑料管 (61)第8章化学设备防腐检修规程 (65)8.1橡胶衬里 (65)8.2玻璃钢 (69)8.3涂料施工 (73)第 1章净化站系统工艺设备检修规程1.1反应沉淀池检修1.1.1反应沉淀池检修工具使用标准1.1.2反应沉淀池检修标准项目1.1.3反应沉淀池检修工艺及质量标准1.1.4检修后的验收1.1.4.1静态验收1.1.4.2检查设备检修记录、验收单是否齐全。

电厂化学仪表点检工作总结电厂作为能源生产的重要基地，化学仪表的正常运行对于保障电厂生产的安全稳定具有重要意义。

而化学仪表点检工作则是保障化学仪表正常运行的重要环节。

在日常工作中，我们对电厂化学仪表的点检工作进行了总结，希望能够为大家提供一些借鉴和参考。

首先，化学仪表点检工作需要有严格的计划和安排。

我们制定了详细的点检计划，包括点检的频率、点检的内容、点检的人员等。

这样可以确保每一台化学仪表都能够得到及时的点检和维护，从而保证其正常运行。

其次，点检工作需要有专业的技术支持。

我们培训了一支专业的点检团队，他们具有丰富的化学仪表维护经验和技术知识，能够熟练地进行化学仪表的点检和维护工作。

他们能够及时发现化学仪表的故障和问题，并能够快速准确地进行处理和修复。

另外，点检工作需要有严格的记录和跟踪。

我们建立了完善的点检记录系统，对每一台化学仪表的点检情况进行详细记录，并进行跟踪和分析。

这样可以及时发现化学仪表的问题和隐患，从而采取有效的措施进行处理，避免化学仪表故障对电厂生产的影响。

最后，点检工作需要有良好的沟通和协作。

我们与化学仪表的生产厂家保持密切的联系，及时了解化学仪表的技术资料和维护信息，确保点检工作的准确性和及时性。

同时，我们也与其他部门进行密切的协作，共同维护电厂的化学仪表设备，确保电厂生产的安全稳定。

总的来说，电厂化学仪表点检工作是一项重要的工作，需要有严格的计划和安排、专业的技术支持、严格的记录和跟踪以及良好的沟通和协作。

只有这样，才能够确保化学仪表的正常运行，为电厂生产的安全稳定提供保障。

希望我们的总结能够对大家有所帮助，也希望能够得到更多的经验和建议，不断提高化学仪表点检工作的水平和质量。

化学仪表管理制度第一章总则第一条为规范化学仪表的管理，提高化学仪表使用效率，保障实验室安全，制定本制度。

第二条本制度适用于我单位所有使用和管理化学仪表的科研人员。

第三条化学仪表管理应遵循科学、规范、公平、公正的原则，严格执行本制度。

第四条化学仪表管理工作由实验室主任或实验室管理员负责，实验室成员共同配合。

第五条科研人员应加强对仪表的认识和维护保养，做到爱护使用、规范操作、确保安全。

第二章仪器设备分类管理第六条根据仪器设备的用途和价值，分为常规仪器和重要仪器两类。

第七条常规仪器包括常用的实验仪器和设备，如天平、恒温水浴槽、恒温培养箱等。

重要仪器包括离心机、高效液相色谱仪、气相色谱仪等。

第八条对于重要仪器，应建立专门的台账，登记仪器型号、购买时间、厂家、保养记录等信息。

第九条重要仪器的购置、调试、维护应有专门的人员负责，定期进行检查和校准。

第十条对于常规仪器，也应建立相应的台账，对仪器进行维护保养，确保正常使用。

第三章仪器设备管理流程第十一条新购进的仪器设备应由专门人员进行验收，保证质量合格。

第十二条验收合格的仪器设备，应及时登记台账，分配使用人员，并制定专门的使用计划。

第十三条使用人员应对仪器设备进行规范操作，并定期进行维护保养，保证仪器的正常运转。

第十四条若出现仪器设备故障或损坏，应及时通知维修人员进行处理，严禁私自拆卸修理。

第十五条定期对仪器设备进行巡查检修，确保设备的正常运转，保障实验工作的顺利进行。

第四章使用规定第十六条仪器设备的使用应按照操作手册和标准程序进行，严禁擅自操作和改动仪器。

第十七条在使用仪器设备时，要注意安全防护，穿戴好相应的防护装备，如手套、护目镜等。

第十八条使用人员应做好实验室环境的保洁工作，保持仪器设备周围的整洁。

第十九条实验结束后，应及时清洗干净仪器设备，归还到指定的存放位置，确保仪器的长期使用。

第五章附则第二十条化学仪表管理制度由实验室主任负责解释，并可以根据实际情况进行适当修改。

在线化学仪表的常见问题及日常维护措施分析摘要：由于我国电厂朝着大容量、高参数、低能耗方向发展，各类自动化及在线监测设备也越来越多，火电厂在线化学仪表就是其中之一，其是发电过程中水质、气体、烟气等指标准确可靠的重要设备。

然而在线化学仪表的使用过程中，由于各种原因可能会出现一些常见问题，这不仅会影响到仪器的使用效果，也会给生产带来不利影响。

文章针对火电厂在线化学仪表常见问题及日常维护措施进行介绍，以期为相关从业人员提供一些参考。

关键词：在线化学仪表、常见问题、日常维护措施引言在火力发电过程中，化学仪表能够实时监测水质、气体、烟气等指标，对于保障火力发电生产安全、提高生产效率具有至关重要的作用。

然而在化学仪表的使用过程中，常常会遇到各种问题，这些问题会对火力发电的生产和管理带来不必要的困扰和损失。

因此为了保证化学仪表的正常使用和准确检测，需要对化学仪表进行日常维护和保养。

一、在线化学仪表的常见问题（一）仪器显示数值异常或波动在线化学仪表显示数值异常或波动的原因可能有多方面，例如传感器损坏、污染、老化或未正确安装、电源电压波动、信号线路干扰等。

在长期使用过程中，传感器可能会因为磨损、老化、机械损坏等原因出现问题，导致测量数据的异常或波动；传感器也可能会受到外界因素的影响，例如灰尘、污染物、腐蚀性气体等，导致传感器表面产生积垢或腐蚀，影响传感器的灵敏度和准确性。

此外供电电压不稳定和信号线路干扰也可能影响仪器的测量精度和稳定性。

仪器显示数值异常或波动的后果可能包括影响火电厂的生产运行、误导生产决策以及违规环境保护行为等。

例如，不准确的测量数据会导致过度加热、不稳定燃烧等问题，从而影响生产效率和设备寿命；不准确的测量数据还可能导致火电厂在技术、经济等方面出现失误，甚至违规排放污染物，对环境造成损害。

（二）仪器无法启动或运行不稳定在线化学仪表无法启动或运行不稳定的原因可能是设备供电线路出现问题、采样装置出现问题、数据传输线路损坏或仪器内部的控制板损坏等。

电厂化学仪表的常见故障分析与处理摘要：随着社会现代化水平的不断提高，化学仪表的准确性的要求不断提升，化学仪表是火力发电厂检测汽水品质的在线测量仪表，它提供了机组安全发电的可靠保证，是热工仪表维护的重要组成部分。

随着仪表的智能化水平、制造工艺及质量逐步提高，仪表的故障发生频率也会大大降低，但是一旦发生故障就很难准确判断及处理，以湖北能源鄂州发电厂使用的化学分析仪表为例，介绍一些常见故障的处理方法。

关键词：化学仪表；故障判断；故障处理一、引言当前，电厂化学在线仪表维护人员进行处理故障时很困难,大部分需要返回厂家修理。

要搞好化学仪表维护工作对电厂化学在线仪表维护人员来说,只要对仪表测量流路清楚、工作原理明白、仪表故障判断清楚以及加强日常定期维护工作一般都能取得较好的效果。

目前在我国火力发电厂用于在线监督的化学仪表种类很多，湖北能源鄂州发电厂使用常见的五大化学仪表——电导率、酸度（pH）计、钠离子、硅酸根和溶解氧。

在此就这五种化学仪表在使用中常见的问题和解决方法作一简单的介绍和探讨；以供参考。

二、仪表的故障判断及处理1、电导表常见故障及处理方法：1.1 电导电极表面污染表面现象：指示不稳定，测量误差大。

产生原因：热力系统氧化物的长期沉积或被样品中携带的油料污染。

处理方法：采取稀盐酸或洗涤剂进行表面清洗。

1.2 电导（温度）显示错误表面现象：显示开路、短路，测量误差大。

产生原因：电极接头没有接好或是传感器损坏、测量板坏。

处理方法：从新连接电极接头或是更换测量板。

1.3电导电极损坏表面现象：显示错误，读不出数据。

产生原因：不锈钢材质的电导电极一般不易损坏。

而铁淦氧材质的电极因材质本身脆性，不耐冲击，受外力撞击时极易断裂损坏，电极断裂缺损后会直接影响到电极的表面积和两电极间的距离，使测量无法正常进行。

处理方法：就是更换新电极。

1.4 流通池样品流量偏小或不稳定表面现象：指示不稳定，反应速度慢。

产生原因：流通池样品流量偏小或不稳定（管路堵塞或是调节阀存在问题）。

浅谈化学在线仪表在电厂中的作用摘要:电厂化学仪表是在生产中进行水汽品质监督、开展热力设备技术诊断、建立“专家系统”的主要技术手段。

电厂在线化学仪表作为机组热力系统水汽品质的眼睛，其测量的准确性和可靠性对于确保机组安全有重要作用。

关键词:化学仪表电厂测量1前言电厂机组容量在不断扩大，相关参数要求也越来越高，要保证电厂火电机组的正常、持续的运行，对水汽系统的化学监督质量也提出了更高的要求。

在线化学仪表是水汽系统化学监督的核心部分，有效的改善了传统人工取样测量所面临的各种干扰和困难，很好的改善了人工测量中存在的污染和测量间断的缺陷。

然而，电厂在线化学仪表在测量的过程中受到多方面因素的影响而产生误差，直接影响测量结果的准确性。

2化学仪表的重要性最近几年，高容量机组、直流炉不断增多，对水汽品质的要求越来越高，许多现役机组进行供热改造、低压省煤器改造，带来一定的汽水品质恶化。

汽水品质不良，会引起热力系统的结垢、腐蚀、积盐等问题，影响机组的安全性和经济性，甚至可导致锅炉大面积爆管、发电机烧毁等恶性事故。

化学在线仪表的准确可靠直接影响机组的水汽品质控制调整，提高化学仪表维护水平，加强化学在线仪表管理，对机组经济安全运行有着重要的意义。

3在线化学仪表及其组成在线化学仪表指的是应用在火力发电厂生产中起化学监督作用的在线工业流程式成分分析仪表。

在电力行业上，为了与电测仪表和热工仪表相区分而将其称作化学分析表，也叫做在线化学仪表在线化学监测装置的组成部分主要是以下几个:一是高温高压取样架:它的功能是一次冷却后所取的水汽样品，继而将样品送达监测取样装置中。

二是手工取样盘:它的作用是与手工取样比对分析，保证在线化学仪表的准确运转。

三是仪表盘:它位于在线仪表测量与分析部位。

四是样水温度和压力的控制保护系统:它的职责是二次冷却并稳定所取水样的温度与流量，确保仪表的测量条件。

五是计算机系统:它主要是用来进行数据的输出以及操控监控装置。
