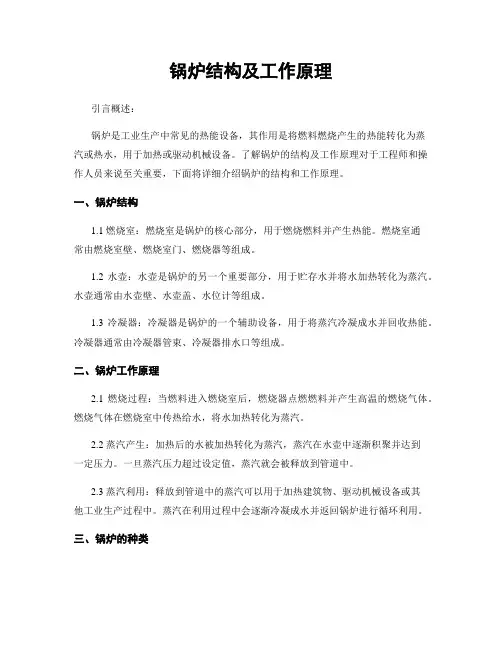

锅炉结构及工作原理
引言概述：
锅炉是工业生产中常见的热能设备，其作用是将燃料燃烧产生的热能转化为蒸汽或热水，用于加热或驱动机械设备。了解锅炉的结构及工作原理对于工程师和操作人员来说至关重要，下面将详细介绍锅炉的结构和工作原理。
一、锅炉结构
1.1 燃烧室：燃烧室是锅炉的核心部分，用于燃烧燃料并产生热能。燃烧室通常由燃烧室壁、燃烧室门、燃烧器等组成。
1.2 水壶：水壶是锅炉的另一个重要部分，用于贮存水并将水加热转化为蒸汽。水壶通常由水壶壁、水壶盖、水位计等组成。
1.3 冷凝器：冷凝器是锅炉的一个辅助设备，用于将蒸汽冷凝成水并回收热能。冷凝器通常由冷凝器管束、冷凝器排水口等组成。
二、锅炉工作原理
2.1 燃烧过程：当燃料进入燃烧室后，燃烧器点燃燃料并产生高温的燃烧气体。燃烧气体在燃烧室中传热给水，将水加热转化为蒸汽。
2.2 蒸汽产生：加热后的水被加热转化为蒸汽，蒸汽在水壶中逐渐积聚并达到一定压力。一旦蒸汽压力超过设定值，蒸汽就会被释放到管道中。
2.3 蒸汽利用：释放到管道中的蒸汽可以用于加热建筑物、驱动机械设备或其他工业生产过程中。蒸汽在利用过程中会逐渐冷凝成水并返回锅炉进行循环利用。
三、锅炉的种类 3.1 水管锅炉：水管锅炉是一种常见的锅炉类型，其特点是水壶内部布满水管，水管中的水受燃烧气体加热转化为蒸汽。
3.2 火管锅炉：火管锅炉是另一种常见的锅炉类型，其特点是燃烧气体通过管道中的火管，将火管中的水加热转化为蒸汽。
3.3 电锅炉：电锅炉是利用电能直接加热水并产生蒸汽的锅炉，适用于一些无法使用传统燃料的场合。
四、锅炉的维护与安全
4.1 定期检查：锅炉在运行过程中需要定期进行检查，包括检查水位、燃烧器、燃烧室等部件的运行情况。
4.2 清洁维护：锅炉的清洁维护非常重要，定期清洁锅炉内部和外部的积灰和污垢，以确保锅炉的正常运行。
4.3 安全阀保护：锅炉中的安全阀是保证锅炉安全运行的重要设备，定期检查和维护安全阀的工作状态是防止锅炉爆炸的关键。
锅炉的构造及工作原理
锅炉是一种将水加热转化为蒸气的设备，用于产生热能或驱动机械。它广泛应用于工业生产、发电以及供暖等领域。本文将介绍锅炉的构造、工作原理和不同类型的锅炉。
一、锅炉的构造
1.炉膛：炉膛是燃烧燃料的区域，位于锅炉的下部。炉膛包括炉壳、炉膛砌体和炉膛内衬。炉壳是锅炉的主要结构部件，它能够承受高温和高压。
2.燃烧室：燃烧室是炉膛的一部分，用于将燃料和空气进行燃烧。燃烧室的结构设计决定了燃料和空气的混合程度和燃烧效率。
3.冷却壁：冷却壁是锅炉的另一个重要组成部分，用于将炉膛热量传递到水中。它由钢板和管道组成，形成大量接触面积以提高热传递效率。
4.蒸汽发生器：蒸汽发生器位于锅炉的上部，与炉膛通过管道相连接。它是将水加热转化为蒸汽的主要部件。
5.排烟系统：排烟系统用于排除燃料燃烧产生的废气。它通常包括烟囱、风扇和净化设备。
二、锅炉的工作原理
锅炉的工作原理是利用燃料的燃烧产生的热能，将水加热转化为蒸汽。具体流程如下：
1.燃料供给：燃料经过处理和输送系统进入燃烧室，与空气进行混合。 2.燃烧反应：燃料和空气在燃烧室内进行化学反应，产生热能。燃料的种类包括煤、油、天然气等。
3.热量传递：燃烧产生的高温烟气通过锅炉的冷却壁传导给水。水在冷却壁内部形成蒸汽。
4.蒸汽发生：水被加热后转化为蒸汽，蒸汽通过管道进入蒸汽发生器。
5.动力输出：蒸汽通过管道输送到需要使用蒸汽的设备，如发动机、涡轮机等。
6.蒸汽冷凝：蒸汽在设备工作后会冷却下来，转化为水再次循环使用。
三、不同类型的锅炉
1.水管锅炉：水管锅炉是最常见的锅炉类型之一、它的特点是炉膛被水包围，通过管道将烟气传导给水。水管锅炉具有快速启动、响应快、结构紧凑等优点。
2.热油锅炉：热油锅炉利用石油、天然气等燃料加热高温热油，然后将热油传导给工业设备。热油锅炉具有高温、安全稳定等特点，适用于需要高温的工艺过程。
3.蒸汽锅炉：蒸汽锅炉是最常用的供热设备之一、它通过将水加热转化为蒸汽，然后通过管道输送到加热设备或蒸汽涡轮机驱动。蒸汽锅炉广泛应用于工业生产、供暖和电力发电等领域。
第1章 绪论
1、什么是锅炉的额定蒸发量、最大长期连续蒸发量、容量、额定压力、额定汽温？
额定蒸发量 在额定蒸汽参数，额定给水温度和使用设计燃料，保证热效率时所规定的蒸发量，单位t/h
最大连续蒸发量（MCR） 在额定蒸汽参数，额定给水温度和使用设计燃料，长期连续运行所能达到的最大蒸发量，单位为t/h（或kg/s ）
锅炉额定蒸汽参数 在规定负荷范围内长期连续运行应能保证的出口蒸汽参数
额定蒸汽压力（对应规定的给水压力），单位Mpa ；
额定蒸汽温度（对应额定蒸汽压力和额定给水温度），单位C。
2、以一台电厂锅炉为例，简单画出并简述锅炉中汽水、燃料、空气、灰渣的基本工作流程。
外部冷空气由送风机提高压头后，送到空气预热器，成为热空气；
送入磨煤机的是干燥剂；
直接送到燃烧器喷口的助燃空气，叫二次风。
外部冷空气由一次风机提高压头后，送到空气预热器，成为热空气；
送到一次风母管，分配到各一次风支管；
与煤粉混合器中的煤粉混合，输送煤粉到燃烧器，进入炉膛。
给水进入省煤器，吸收烟气的热量，进入汽包;
与分离器出水混合，进下降管，分配到每根水冷壁管;
在水冷壁管中吸收火焰辐射热，形成汽水混合物;
向上流动，由汽水导管引入汽包，进行汽水分离。
分离出的饱和水与给水混合进入下降管。
分离出的饱和蒸汽从汽包顶部引出，进入各级过热器
主要有包覆过热器、屏式过热器、对流过热器等。
形成过热蒸汽，被送到汽机高压缸。
高压缸排汽被送到再热器，提高温度，再送到汽轮机的中低压缸
在炉膛中，燃料燃烧不断放出热量，产生高温烟气。
从炉膛流出、再进入水平烟道、垂直烟道、尾部烟道，并将热量传递给炉膛与烟道中布置的各种受热面，烟气的温度逐渐下降。
最后经过除尘设备、脱硫设备、引风机，由烟囱排出到大气
3、按水循环方式不同，锅炉可以分为哪几类，各有何特点？
锅炉压力容器压力管道特种设备无损检测单位监督管理办法
页脚内容1 《锅炉原理及计算(第三版)》的目录信息
目录 简介
第三版前言
第二版序言
第一版前言
主要符号
第一篇锅炉基本知识
第一章结论
1-1锅炉在国民经济中的重要性
1-2锅炉及其辅助设备的简介
1-3锅炉型式简介
1-4我国锅炉的容量及参数系列
1-5我国锅炉制造工业及技术的发展
第二章燃料及其燃烧产物
2-1锅炉的燃料
2-2煤的成分及煤的分类
2-3煤的燃烧特性
2-4煤的折算成分
2-5油页岩、重油与煤气
2-6燃料的理论空气量
2-7固体和液体燃料的燃烧产物
2-8气体燃料的燃烧产物
2-9空气和燃烧产物、水蒸气的热物性
参考文献
第三章锅炉热平衡
3-1锅炉热平衡的基本概念
3-2燃料的热量
3-3有效吸收热量
3-4固体末完全燃烧损失
3-5气体未完全燃烧损失
3-6排烟损失
3-7锅炉外部冷却损失
3-8灰渣物理热损失
3-9锅炉热平衡试验
3-10锅炉设计中热平衡的估算
3-11以高位发热量为准的锅炉热平衡计算
参考文献
第四章锅炉设计方案的选择、总体布置及锅炉设计的辅助计算
4-1概述
4-2锅炉蒸汽参数对锅炉蒸发受热面型式及受热面布置的影响
4-3燃烧方法选择
4-4锅炉的总体布置
4-5锅炉的设计步骤 锅炉压力容器压力管道特种设备无损检测单位监督管理办法
页脚内容2 4-6燃料数据的分析和整理
4-7空气平衡
4-8空气、烟气的体积和焓-温表
4-9锅炉效率和燃料消耗量的估算
参考文献
第二篇燃料的燃烧和燃烧设备
第五章燃烧理论
5-1概述
5-2燃烧过程中的化学反应原理
5-3燃烧形式的分类与相互关系
5-4气体燃料燃烧
5-5液体燃料的燃烧
5-6现代燃烧技术控制氮氧化物(NOX)生成的原理
5-7固体燃料燃烧
参考文献
第六章煤气及油的燃烧
6-1锅炉燃烧设备概述
6-2煤气燃烧特性
6-3煤气燃烧器
6-4重油燃烧原理
