退火对6H-SiC晶体的光学性质及光致发光的影响

  • 格式：pdf
  • 大小：222.44 KB
  • 文档页数：4

第３９卷第５期　ＶＯ１．３９　ＮＯ．５　红外与激光工程　

Ｉｎｆｒａｒｅｄ　ａｎｄ　Ｌａｓｅｒ　Ｅｎｇｉｎｅｅｒｉｎｇ　２ＯｌＯ年１０月　０Ｃｔ．２０１０　

退火对６Ｈ．ＳｉＣ晶体的光学性质及光致发光的影响　

马峥　，连洁　，王青圃　，马跃进　，宋平　，高尚　，吴仕梁　，　

王晓　，徐现刚　，李娟　

（１．山东大学信息科学与工程学院，山东济南２５０１００；　

２．山东大学晶体材料国家重点实验室，山东济南２５０１００）　

摘　要：利用双光束分光光度计对高温退火前后的掺氮和未掺杂６Ｈ—ＳｉＣ晶体的透射及反射谱　

进行了分析，发现无论退火前后，两种ＳｉＣ晶体在紫外区均存在强烈的吸收。在可见和近红外区，尤其　

是未掺杂ＳｉＣ样品具有很高的透射率，退火后，两种样品的透射率均明显提高。利用荧光分光光度计　

研究了退火前后样品的光致发光特性，结果表明：在３９０　ｎｍ　Ｘｅ灯激发下，两种样品在４１７　ｎｍ和　

４３６　ｎｍ处均可观察到蓝光发射．４１７　ｎｍ处的发光归结于Ｃ簇的发光．４３６　ｎｍ处的发光机理为从晶粒　的核心激发载流子转移到晶粒表面，并与其上的发光中心辐射复合；同时，掺氮ＳｉＣ在５７５　ｎｍ处还存　

在发光峰，为氮掺入后引起的非晶ＳｉＣ的发光，在３２５　ｎｍ　Ｘｅ灯激发下，５２５　ｎｍ处存在发光峰，其详　

细发光机制有待进一步研究。　

关键词：６Ｈ—ＳｉＣ晶体；　光学性质：　光致发光　

中图分类号：ＴＮ３０４．２；０７３４＋．３　文献标志码：Ａ　文章编号：１００７—２２７６（２０１０）０５—０８７９—０４　

Ｉｎｆｌｕｅｎｃｅ　ｏｆ　ａｎｎｅａｌｉｎｇ　ｏｎ　ｏｐｔｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ａｎｄ　

ｐｈｏｔｏｌｕｍｉｎｅｓｃｅｎｃｅ　ｏｆ　６Ｈ－ＳｉＣ　ｃｒｙｓｔａｌ　

ＭＡ　Ｚｈｅｎｇ　，ＬＩＡＮ　Ｊｉｅ　，ＷＡＮＧ　Ｑｉｎｇ—ｐｕ，ＭＡ　Ｙｕｅ－ｊｉｎ　，ＳＯＮＧ　Ｐｉｎｇ　，ＧＡＯ　Ｓｈａｎｇ　，　

ＷＵ　Ｓｈｉ—ｌｉａｎｇ　，ＷＡＮＧ　Ｘｉａｏ　，ＸＵ　Ｘｉａｎ—ｇａｎｇ　，ＬＩ　Ｊｕａｎ。　（１．Ｓｃｈｏｏｌ　ｏｆ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｈａｎｄｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｊｉｎａｎ　２５０１００，Ｃｈｉｎａ；　２．Ｓｔａｔｅ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｃｒｙｓｔａｌ　Ｍａｔｅｒｉａｌｓ，Ｓｈａｎｄｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｊｉｎａｎ　２５０１００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｕｓｉｎｇ　ｔｈｅ　ｄｏｕｂｌｅ　ｂｅａｍ　ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ，ｔｒａｎｓｍｉｓｓｉｏｎ　ａｎｄ　ｒｅｆｌｅｃｔｉｏｎ　ｓｐｅｃｔｒａ　ｏｆ　６Ｈ－ＳｉＣ　

ｃｒｙｓｔａｌ　ｗｅｒｅ　ａｎａｌｙｚｅｄ　ｂｅｆｏｒｅ　ａｎｄ　ａｆｔｅｒ　ｈｉｇｈ　ｔｅｍｐｅｒａｔｕｒｅ　ａｎｎｅａｌｉｎｇ．Ｉｔ　ｉｓ　ｆｏｕｎｄ　ｔｈａｔ　ｂｏｔｈ　ｋｉｎｄｓ　ｏｆ　ｔｈｅ　ＳｉＣ　

ｃｒｙｓｔａｌｓ　ｉｎ　ｔｈｅ　ｕｌｔｒａｖｉｏｌｅｔ　ｒｅｇｉｏｎ　ｅｘｉｓｔｅｄ　ａ　ｓｔｒｏｎｇ　ａｂｓｏｒｐｔｉｏｎ，ｗｈｅｒｅａｓ　ｉｎ　ｔｈｅ　ｖｉｓｉｂｌｅ　ａｎｄ　ｎｅａｒ　ｉｎｆｒａｒｅｄ　

ｒｅｇｉｏｎ，ｔｈｅ　ｎｏｎ—ｄｏｐｅｄ　ＳｉＣ　ｓａｍｐｌｅ　ｈａｄ　ａ　ｈｉｇｈ　ｔｒａｎｓｍｉｔｔａｎｃｅ．Ａｆｔｅｒ　ａｎｎｅａｌｉｎｇ，ｔｈｅ　ｔｒａｎｓｍｉｔｔａｎｃｅ　ｏｆ　ｔｗｏ　

ｓａｍｐｌｅｓ　ｉｍｐｒｏｖｅｄ　ｓｉｇｎｉｆｉｃａｎｔｌｙ．Ｆｌｕｏｒｅｓｃｅｎｃｅ　ｓｐｅｃｔｒｏｐｈｏｔｏｍｅｔｅｒ　ａｎａｌｙｓｉｓ，ｅｘｃｉｔｅｄ　ａｔ　ｔｈｅ　３９０　ｎｍ　ｌｉｎｅ　ｏｆ　ａ　

Ｘｅ　ｌａｍｐ，ｓｈｏｗｅｄ　ｔｈａｔ　ａ　ｂｌｕｅ　ｄｏｕｂｌｅ—ｐｅａｋ（４１７　ａｎｄ　４３６　ａｍ）ｐｈｏｔｏｌｕｍｉｎｅｓｃｅｎｃｅ　ｗａｓ　ｐｒｅｓｅｎｔｅｄ　ｉｎ　ｂｏｔｈ　

ｓａｍｐｌｅｓ．Ｔｈｅ　４１７　ｎｍ　ｅｍｉｓｓｉｏｎ　ｗａｓ　ｄｕｅ　ｔｏ　Ｃ　ｃｌｕｓｔｅｒ　ａｎｄ　ｔｈｅ　４３６　ｎｍ　ｅｍｉｓｓｉｏｎ　ｗａｓ　ａｔｔｒｉｂｕｔｅｄ　ｔｏ　ｔｈｅ　

ｒａｄｉａｔｉｏｎ　ｏｆ　ｃａｒｒｉｅｒ　ｒｅｃｏｍｂｉｎａｔｉｏｎ．Ｔｈｅｓｅ　ｃａｒｒｉｅｒｓ　ｗｅｒｅ　ｅｘｃｉｔｅｄ　ｆｒｏｍ　ｔｈｅ　ｃｏｒｅ　ｏｆ　ｔｈｅ　ＳｉＣ　ｃｒｙｓｔａｌ　ｐａｒｔｉｃｌｅｓ　ｔｏ　

收稿日期：２００９—１２—１４；修订日期：２０１０—０ｌ一２２　基金项目：山东大学晶体材料国家重点实验室开放课题资助项目　作者简介：马峥（１９８６一），男，江苏徐州人，硕士生，主要从事光电材料与器件的研究。Ｅｍａｉｌ：ｍａｘ＿ｚｅｓｔ＠１６３．ｃｏｍ　导师简介：连洁（１９６４一），女，山东济南人，教授，博士生导师，主要从事光电探测器、半导体材料光学性质、量子阱超晶格材料特性　和非线性光学等方面的研究。Ｅｍａｉｌ：ｌｉａｎｊｉｅ＠ｓｄｕ．

ｅｄｕ．ｃａ　８８Ｏ　红外与激光工程　第３９卷　

ｔｈｅ　ｐｈｏｔｏｌｕｍｉｎｅｓｃｅｎｔ　ｃｅｎｔｅｒｓ　ｏｆ　ｔｈｅ　ｓｕｒｆａｃｅ　ｏｆ　ｔｈｅ　ＳｉＣ　ｃｒｙｓｔａｌ　ｐａｒｔｉｃｌｅｓ．Ｆｕｒｔｈｅｒｍｏｒｅ，ｎｉｔｒｏｇｅｎ—ｄｏｐｅｄ　ＳｉＣ　

ｓｈｏｗｅｄ　ａ　ｐｅａｋ　ａｔ　５７５　ａｍ，ｗｈｉｃｈ　ｗａｓ　ｔｈｅ　ｌｉｇｈｔ－ｅｍｉｔｔｉｎｇ　ｏｆ　ａｍｏｒｐｈｏｕｓ　ＳｉＣ　ｃａｕｓｅｄ　ｂｙ　ｎｉ￣ｏｇｅｎ　ｄｏｐｉｎｇ．　

Ａｎｏｔｈｅｒ　ＰＬ　ｐｅａｋ　ａｔ　５２５　ｎｍ　ｍａｙ　ｏｃｃｕｒ　ｕｎｄｅｒ　ｔｈｅ　３２５　ｎｍ　ｌｉｎｅ　ｅｘｃｉｔａｔｉｏｎ　ｏｆ　ｔｈｅ　Ｘｅ　ｌａｍｐ，ｗｈｏｓｅ　ｌｉｇｈｔ—　

ｅｍｉｔｔｉｎｇ　ｍｅｃｈａｎｉｓｍ　ｒｅｍａｉｎｓ　ｔｏ　ｂｅ　ｆｕｒｔｈｅｒ　ｓｔｕｄｉｅｄ．　

Ｋｅｙ　ｗｏｒｄｓ：６Ｈ－ＳｉＣ　ｃｒｙｓｔａｌ；　Ｏｐｔｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ；Ｐｈｏｔｏｌｕｍｉｎｅｓｃｅｎｃｅ　

０引言　

随着第一代和第二代半导体器件的应用趋于极　限，ＳｉＣ作为新一代半导体材料，其大的饱和电子漂　

移速度、高热导率、低介电常数、稳定的化学性质等优　

点在大功率、高频、耐高温和抗辐射器件等方面具有　

重要的应用价值【　，同时，ＳｉＣ是宽禁带（２．３～３．３　ｅＶ）　半导体材料，可在室温下实现蓝光的受激发射阁，但是，　

作为一种间接带隙半导体，其发光效率不高，因此，如何　

改善发光特性、调整发光峰位以及提高发光效率一直　

以来都是研究的热点．而ＳｉＣ的一些基本光学性质　（如近红外波段的透射谱、反射谱等）的研究报道并不　

多见。文中利用双光束分光光度计分析了掺氮和未掺　

杂６Ｈ．ＳｉＣ两种样品的紫外一近红外波段的透射及反　

射谱．用荧光光谱仪测试分析了两种样品的光致发光　

（ＰＬ）谱，样品退火后重复以上实验，分析了退火对透　射率、反射率及ＰＬ特性的影响。　

１样品及实验　

实验所用的掺氮和未掺杂６ＨＩｓｉＣ单晶由山东大学　

晶体材料国家重点实验室提供，样品为垂直方向［０００１】　切割的晶片，双面抛光，厚度为０．５　ｍｍ。未掺杂样品无　

色透明；掺氮样品呈绿色，透明度低于未掺杂样品，掺杂　浓度为１０　ｃｍ　。测量前，利用超声波清洗对两种样品　

进行处理，去除表面杂质，实验在室温下进行。　

采用ＨＩＴＡＣＨＩ公司型号为Ｕ　４１００的双光束　

Ｕｖ－Ｎ　分光光度计对两种样品的透射谱及反射谱进　行测量。该仪器波长范围为１８５～３　２００　ａｍ；波长精度　

为０．２　ｎｍ（ＵＶ－Ｖｉｓ），±１．０　ｎｍ（ＮＩＲ）；光谱精度为土０．３％Ｔ；　稳定性为０．０００　４　ＡＢＳ（３４０　ｎｍ）；测量波长范围为　

２００～３　０００　ｎｍ。谱图如图ｌ～图４所示。　用ＦＬＳ９２０荧光光谱仪测试样品的光致发光　

（ＰＬ）谱，如图５所示。　

将两种样品在氩气中经ｌ　０５０。Ｃ退火３０　ｍｉｎ．　

退火后重复上述实验。　２实验结果与分析　

２．１透射谱及反射谱　

从图１和图２中可以看出．两种ＳｉＣ样品对波长　

小于３９０　ｎｍ的紫外辐射存在强烈的吸收，透射率几　

乎为零：而对于波长大于３９０　ｎｍ的辐射，透射率则迅　

速上升。图ｌ中的掺氮ＳｉＣ样品透射谱曲线呈双峰　

型，在约为６２６　ｎｍ处存在一个吸收峰，这是一个典型　

的与氮相关的吸收，退火后的峰位没有变化。５００　ｎｍ　

和８７０　ｎｍ处透射率达到最大，８７０　ｎｍ后存在一个范　

围很大的吸收带．透射率开始下降，２　０００　ｎｍ后的透　

射率已不足５％，在５００～ｌ　５００　ｎｍ的波长范围内，退　

火对该样品透射率的影响最大．最大处提高了约　

２０％。图２中，退火前的非掺杂ＳｉＣ样品在５００　ｎｍ后　

的透射率曲线趋于平稳．退火后的样品透射率在５００～　

ｌ　８００　ｎｍ范围内显著提高，最大处提高了约２６％。　

图１掺氮ＳｉＣ透射谱　Ｆｉｇ．１　Ｔｒａｎｓｍｉｓｓｉｏｎ　ｓｐｅｃｔｒａ　ｏｆ　ｎｉｔｒｏｇｅｎ－ｄｏｐｅｄ　ＳｉＣ　

Ｗａｖｅｌｅｎｇｔｈ／ｒｉｍ　

图２未掺杂ＳｉＣ透射谱　Ｆｉｇ．２　Ｔｒａｎｓｍｉｓｓｉｏｎ　ｓｐｅｃｔｒａ　ｏｆ　ｎｏｎ—ｄｏｐｅｄ　Ｓｉ

Ｃ　第５期　马峥等：退火对６Ｈ—ＳｉＣ晶体的光学性质及光致发光的影响　８８１　

从图３中可以看出，退火前的掺氮ＳｉＣ在紫外一　

近红外波段几乎不存在反射，退火后，反射率得以提　

高，但仍然很低，整体小于１０％。　

Ｗａｖｅｌｅｎｇｔｈ／ｎｍ　图３掺氮ＳｉＣ反射谱　Ｆｉｇ　３　Ｒｅｆｌｅｃｔｉｏｎ　ｓｐｅｃｔｒａ　ｏｆ　ｎｉｔｒｏｇｅｎ—ｄｏｐｅｄ　ＳｉＣ　

图４中．退火前的未掺杂ＳｉＣ反射率在紫外区从　

４６％迅速下降，在４００　ｎｍ后趋于稳定，保持在２０％左　

右；退火后，反射率下降，与掺氮ＳｉＣ退火后反射率的　

变化不同。　

图４未掺杂ｓｉｃ反射谱　Ｆｉｇ．４　Ｒｅｆｌｅｃｔｉｏｎ　ｓｐｅｃｔｒａ　ｏｆ　ｎｏｎ—ｄｏｐｅｄ　ＳｉＣ　

图２中．未掺杂ＳｉＣ退火前在２　ｌ１９　ｎｍ、２　５２９　ｎｍ　

和退火后在２　６４１　ｎｍ处以及图４中该样品退火前在　

２　３９９　ｎｍ处各有一个非常尖锐的谱峰，峰值异常高，这　

几个谱峰形成的原因尚不清楚，是由样品本身的性质　

还是由外部原因造成的，有待进一步研究分析确定。　

２．２光致发光谱　

激发波长为３９０　ｎｍ。未掺杂样品退火前ＰＬ无明　

显发光峰，未给出。图５和图６掺氮样品退火前后的ＰＬ　

谱图，图７为未掺杂样品退火后的ＰＬ谱。对比图５和　

图６可以看出。ＰＬ谱在波长为４１７　ｎｍ、４３６　ｎｍ、以及５７５　ｎｍ附近均有较宽的谱峰带，退火后样品发光峰值的位　

置并没有移动，只是强度有所变化，说明发光中心缺陷　

的种类没有改变，改变的是发光中心的数目。４１７　ｎｍ和　

４３６　ｎｍ附近这两个相近的蓝光发射，它们的起源　图５掺氮样品退火前ＰＬ谱　Ｆｉｇ．５　ＰＬ　ｓｐｅｃｔｒａ　ｏｆ　ｎｉｔｒｏｇｅｎ—ｄｏｐｅｄ　ｓａｍｐｌｅ　ｂｅｆｏｒｅ　ａｎｎｅａｌｉｎｇ　

图６掺氮样品退火后ＰＬ谱　Ｆｉｇ　６　ＰＬ　ｓｐｅｃｔｒａ　ｏｆ　ｎｉｔｒｏｇｅｎ—ｄｏｐｅｄ　ｓａｍｐｌｅ　ａｎｎｅａｌｅｄ　

图７未掺杂样品退火后ＰＬ谱　Ｆｉｇ．７　ＰＬ　ｓｐｅｃｔｒａ　ｏｆ　ｎｏｎ—ｄｏｐｅｄ　ｓａｍｐｌｅ　ａｎｎｅａｌｅｄ　

合集下载

碳化硅晶圆 微波退火

碳化硅晶圆 微波退火

碳化硅晶圆 微波退火

碳化硅晶圆微波退火

引言

碳化硅（SiC）是一种具有优异物理和化学性质的半导体材料，广泛应用于功率电子和高温电子器件中。在制备碳化硅晶圆时，微波退火是一种常用的工艺方法，可以显著提高晶圆的质量和性能。

一、碳化硅晶圆的特性

碳化硅具有优异的热导率、高击穿场强、高韧性和化学稳定性等特点，是一种理想的半导体材料。它在高温、高频和高电压环境下表现出良好的稳定性和可靠性，因此被广泛应用于电力电子、光电子和传感器等领域。

二、微波退火的原理

微波退火是利用微波的高频电磁场对材料进行加热处理的一种方法。碳化硅晶圆在微波场中，由于其特殊的电磁性质，能够吸收微波能量并迅速转化为热能，从而使晶圆表面温度升高。微波退火过程中，晶圆的表面温度升高，而内部温度相对较低，形成了温度梯度。这种温度梯度可以改变晶圆的晶体结构和电学性能，从而提高晶圆的质量和性能。

三、微波退火的优势

与传统热处理方法相比，微波退火具有以下优势： 1. 加热速度快：微波能量可以直接被材料吸收，无需通过传导或对流传热，因此加热速度较快。

2. 温度均匀性好：微波能量可以均匀地分布在晶圆表面，使得晶圆的温度均匀性得到提高。

3. 能耗低：由于微波能量可以直接被材料吸收，不会产生大量的热损耗，因此能耗较低。

4. 环境友好：微波退火过程中不会产生有害气体和废水，对环境污染小。

四、微波退火的应用

微波退火在碳化硅晶圆制备中具有广泛的应用，主要包括以下几个方面：

1. 晶圆质量改善：微波退火可以消除晶圆中的缺陷和应力，提高晶圆的结晶质量和晶界结构。

2. 电学性能提高：微波退火可以改善碳化硅晶圆的电学性能，提高载流子迁移率和击穿电压等指标。

3. 表面改性：微波退火可以在碳化硅晶圆表面形成一层氧化膜，提高晶圆的表面质量和耐腐蚀性。

4. 结构调控：微波退火可以改变碳化硅晶圆的晶体结构和晶粒尺寸，实现对晶圆性能的调控和优化。

结论

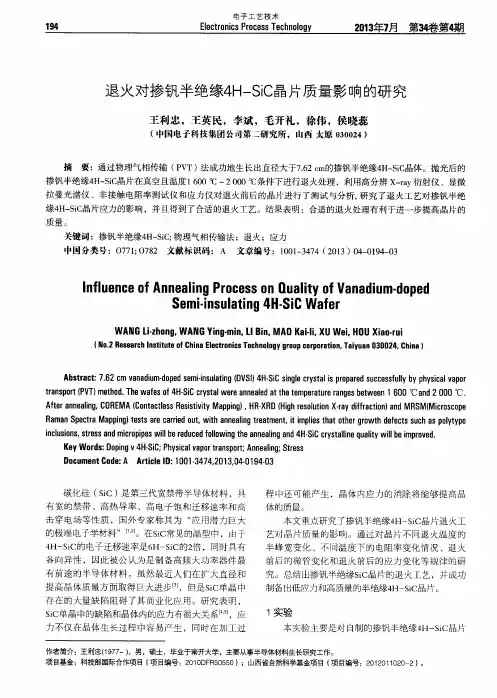

退火对掺钒半绝缘4H-SiC晶片质量影响的研究
