判断电流表、电压表的测量对象及电路的连接方式专题训练

图3
例6在图3所示的电路中，闭合开关 S 灯 L 不亮，电 压表 V 有示数。已知电路中各处均接触良好，除灯 L 和电阻 R 外，其余元件均完好。 (1)请判断该电路中存在的故障可能是 或 。 (2) 为进一步确定故障，小明同学将一个电流表正确串 联在电路中，闭合开关 S, 观察电流表的示数情况。若 电流表有示数，说明故障是 ； 若电流表无示数 ，说明故障是 。 (3) 为进一步确定故障，小华同学将图中电压表 V 正 确并联在灯 L 两端，请判断他能否查找出电路的故障， 并说明理由 。
2、如图所示，将开关S闭合后，电压表V1、V2的示数 分别是10V和4V，则此时L2两端的电压为（ ） A．4V B．6 V C．10 V D．14V
方法二：去源法
所谓去源就是“去掉”电源（用手挡住电源）后， 再看电压表能与哪部分构成回路，那么电压表测量 的就是这一部分的电压。
练练手
3、如图所示开关S闭合后，电压表测量谁的电压？
电路故障分析
电路故障判断是联系实际的热点问题，考 查的一个热点内容。电路故障一般分为短 路和断路两大类。 分析识别电路故障时,常常要根据电路中 出现的各种反常现象(如灯泡不亮,电流表和 电压表示数反常等),分析其发生的各种可能 原因,再根据题中给出的其他条件和测试结 果等进行综合分析,确定故障。下面结合例 题说明几种识别电路故障的常用方法：
如何判断电流表的测量对象： 一：断路法
电流表要与所测的那部分电路串联，因此我们首 先可以把所要判断的电流表去掉，使该处形成断 路；接着我们分析那一部分没有电流通过，则电 流表就是测量这一部分的电流 例：如图2，试判断电流表分别测量哪些灯泡的电流。
A1
A2 A3L1Βιβλιοθήκη L2L3图2

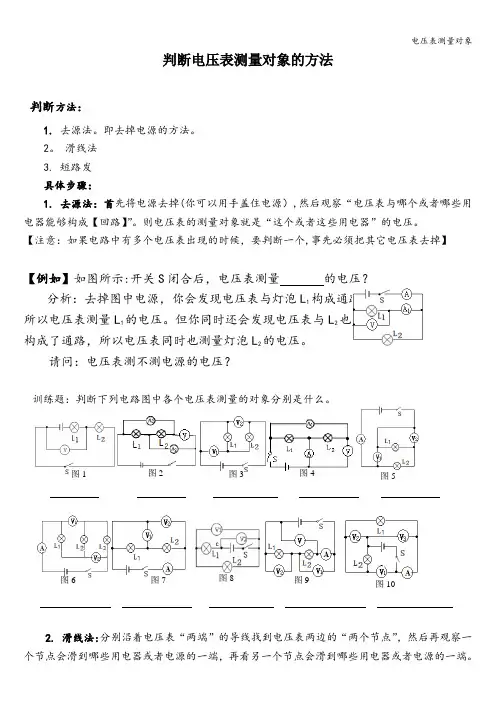

判断电压表测量对象的方法判断方法：1. 去源法。

即去掉电源的方法。

2。

滑线法3. 短路发具体步骤：1. 去源法：首先将电源去掉(你可以用手盖住电源）,然后观察“电压表与哪个或者哪些用电器能够构成【回路】”。

则电压表的测量对象就是“这个或者这些用电器”的电压。

【注意：如果电路中有多个电压表出现的时候，要判断一个,事先必须把其它电压表去掉】【例如】如图所示:开关S 闭合后，电压表测量 的电压？ 分析：去掉图中电源，你会发现电压表与灯泡L 1构成通路， 所以电压表测量L 1的电压。

但你同时还会发现电压表与L 2也 构成了通路，所以电压表同时也测量灯泡L 2的电压。

请问：电压表测不测电源的电压？训练题：判断下列电路图中各个电压表测量的对象分别是什么。

2. 滑线法:分别沿着电压表“两端”的导线找到电压表两边的“两个节点”，然后再观察一个节点会滑到哪些用电器或者电源的一端，再看另一个节点会滑到哪些用电器或者电源的一端。

图2 图4 图1 图3 图5 图7 图6图10 图9 图8综上所述，当电压表两边的两个节点“都”能够滑到同一个用电器或者电源的两端的话，则这个电压表就测量该用电器或者电源的电压。

【注意:如果电路中有多个电压表出现的时候,要判断一个，其它的事先必须去掉】3. 短路法：将电压表去掉，然后用导线接到这个位置上。

若若此时某些用电器或者电源被短路，则这个电压表就测量该用电器或者电源的电压。

【注意：如果电路中有多个电压表出现的时候，要判断一个，其它的事先必须去掉】练习:1.如图所示：闭合开关S后，电压表V１和V２分别测量的是哪些电路元件两端的电压？2。

如下图所示：闭合开关S后，电压表V１和V２分别测量的是哪些电路元件两端电压？3。

开关S闭合后，电压表测量谁的电压?4. 右图中两个电压表分别测量哪部分电路两端电压？5. 如图电路中，电压表分别测哪用电器的电压？6.（综合题）判断右图中所示电路的连接方式以及电表所测量的对象。

如何判断电流表电压表的测量对象在复杂的电路中，不易判断电流表、电压表的测量对象，如下归纳几种简易方法。

1、将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的是这些用电器的电流。

例1如图i,试判断电流表工「当, 4分别测量哪些灯泡的电流。

例2如图2所示的电路，当开关闭合时，电流表4、& &的示数分别为12月、口为71和口刀月，则通过灯£:打的电流分别为多少？2、电压表测量对象的判断介绍两种方法，滑移法和去源法滑移法：为方便起见，在图中标出相应的字母，如图1所示。

电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b 可沿导线滑过开关S，再滑到c点。

可见，电压表并接在a、c两点间，测的是R1两端的电压。

去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。

1例1：如图1所示，电压表测出的是（）A. R1两端的电压B. R2两端的电压C. 电源电压D. 无法确定3、判断电路中的电表是电流表或电压表的方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表其遵循的规律是：（1）通常删减电表后（即去表能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。

（2）通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。

同时也把被短路的用电器去掉。

（3）通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。

但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

例1如图4所示，电源电压保持不变，闭合开关S后，甲、乙两表都是电压表时，两表示数之比为万；当开关S断开后，把甲、乙两表都改为电流表时，两表示数之比为（）A. 2：1B. 3：1C. 4：1D. 1：34、用去表法分析电路中滑动变阻器的滑片移动时电流表电压表示数如何变化需明确各电表的测量对象，分析电路中的总电阻变化情况，最后根据电源电压不变，由欧姆定律判断出总电流的变化情况。

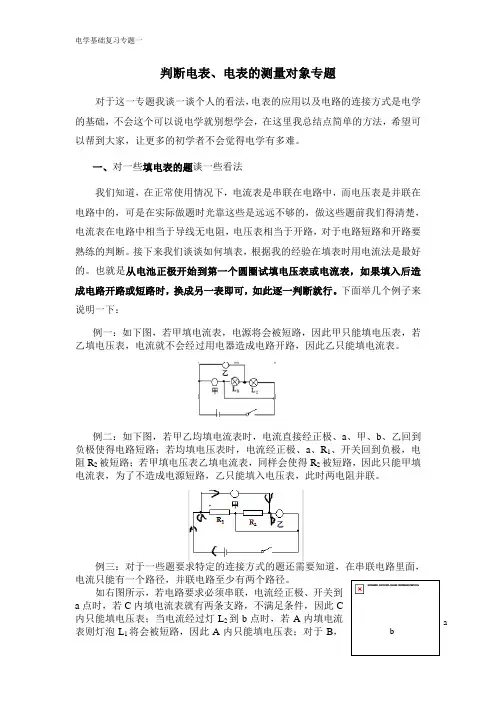

ab 判断电表、电表的测量对象专题对于这一专题我谈一谈个人的看法，电表的应用以及电路的连接方式是电学的基础，不会这个可以说电学就别想学会，在这里我总结点简单的方法，希望可以帮到大家，让更多的初学者不会觉得电学有多难。

一、对一些填电表的题谈一些看法我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，可是在实际做题时光靠这些是远远不够的，做这些题前我们得清楚，电流表在电路中相当于导线无电阻，电压表相当于开路，对于电路短路和开路要熟练的判断。

接下来我们谈谈如何填表，根据我的经验在填表时用电流法是最好的。

也就是从电池正极开始到第一个圆圈试填电压表或电流表，如果填入后造成电路开路或短路时，换成另一表即可，如此逐一判断就行。

下面举几个例子来说明一下：例一：如下图，若甲填电流表，电源将会被短路，因此甲只能填电压表，若乙填电压表，电流就不会经过用电器造成电路开路，因此乙只能填电流表。

例二：如下图，若甲乙均填电流表时，电流直接经正极、a 、甲、b 、乙回到负极使得电路短路；若均填电压表时，电流经正极、a 、R 1、开关回到负极，电阻R 2被短路；若甲填电压表乙填电流表，同样会使得R 2被短路，因此只能甲填电流表，为了不造成电源短路，乙只能填入电压表，此时两电阻并联。

例三：对于一些题要求特定的连接方式的题还需要知道，在串联电路里面，电流只能有一个路径，并联电路至少有两个路径。

如右图所示，若电路要求必须串联，电流经正极、开关到a 点时，若C 内填电流表就有两条支路，不满足条件，因此C内只能填电压表；当电流经过灯L 2到b 点时，若A 内填电流表则灯泡L 1将会被短路，因此A 内只能填电压表；对于B ，只能填电流表，若填电压表，电路将会被开路。

若题上要求并联，电流在经过a点时，一条经过灯，另一条必须经过C，作为另一条支路，因此C只能填电流表；若B填成电流表，灯L2将会被短路，因此B只能填电压表；对于A，就只能填电流表了，不然灯L2将会被开路。
