万能角度尺的使用

万能角度尺的读数及使用方法
万能角度尺，那可真是个神奇的家伙！咋用它读数呢？嘿，其实不难。

先看看主尺和游标尺上的刻度，就像在看一幅神秘的地图。

然后仔细对比，找出对应的角度数值，这感觉就像在玩一场刺激的寻宝游戏。

使用万能角度尺有啥要注意的呢？那可不少！千万别粗心大意，不然读数可就不准啦。

就像走钢丝一样，得小心翼翼。

要把角度尺放平稳，不然它会发脾气的哟！
这玩意儿安全不？放心吧！只要正确使用，它可稳当啦。

就像一个靠谱的小伙伴，不会让你失望。

万能角度尺的应用场景可多啦！机械加工、工程测量，哪儿都能看到它的身影。

它的优势也很明显呀，测量角度超准确，就像有一双火眼金睛。

举个实际例子呗。

小王在机械车间里，用万能角度尺测量零件角度，那叫一个得心应手。

零件的角度准确无误，就像被施了魔法一样。

万能角度尺真是个好宝贝呀！大家都来试试吧。

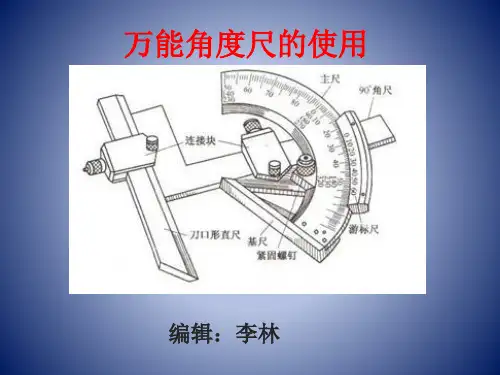

万能角度尺使用说明书万能角度尺是用来测量精密零件内外角度或进行角度划线的角度量具.万能角度尺的读数机构，如图所示.是由刻有基本角度刻线的主尺，和固定在扇形板上的游标组成。

扇形板可在主尺上回转移动（有制动器），形成了和游标卡尺相似的游标读数机构。

万能角度尺的精度为2′Ⅰ型万能角度尺的结构Ⅱ型万能角度尺的结构万能角度尺的读数及使用方法测量时,根据产品被测部位的情况,先调整好角尺或直尺的位置,用卡块上的螺钉把它们紧固住,再来调整基尺测量面与其它有关测量面之间的夹角。

这时,要先松开制动头上的螺母,移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母，把角度尺取下来进行读数。

（1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量.(2）测量50°-140°之间角度可把角尺卸掉,把直尺装上去，使它与扇形板连在一起。

工件的被测部位放在基尺和直尺的测量面之间进行测量。

也可以不拆下角尺,只把直尺和卡块卸掉,再把角尺拉到下边来,直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

(3)测量140°—230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去,直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

4）测量230°-320°之间角度（即40°-130°的内角）把角尺、直尺和卡块全部卸掉,只留下扇形板和主尺(带基尺）.把产品的被测部位放在基尺和扇形板测量面之间进行测量。

万能量角尺的主尺上，基本角度的刻线只有0～90º，如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；)。

手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读书。 注意：当测量被测工件内角时，应从360°减去角度规上的读数值；如在角 度上读数为306°24′，则内角测量值为360°万能角度尺的使用方法 （1）测量0°-50°之间角度
分：从游标尺上读出“分”的数 值-----看游标上哪条刻线与主尺相应 刻线对齐，可以从游标上直接读出 被测角“度”的小数部分，即“分” 的数值。
三、 万能角度尺的读数
举例：
9°16′
请读出此角度尺上的示数
答案
结束谢谢！
工作原理：万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格
为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为 29°/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为
2／。其读数方法与游标卡尺完全相同。
二 、 万能角度尺的结构
量程：0320° 精度：2′
三、 万能角度尺的使用方法 测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的
三、 万能角度尺的使用方法 （4）测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
三、 万能角度尺的应用实例
三、 万能角度尺的应用实例
三、 万能角度尺的应用实例
三、 万能角度尺的读数 分度值的由来： 设主尺一小格度数为X，游标尺一小格读数为Y，则： 29*X=30*Y Y=29*X/30
角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之
间进行测量。
三、 万能角度尺的使用方法 （2）测量50°-140°之间角度 把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测 部位放在基尺和直尺的测量面之间进行测量。

万能角度尺使用方法角度尺是一种用来测量角度的工具，它在工程、建筑、绘图等领域都有着广泛的应用。

而万能角度尺作为角度尺的一种，更是在使用方法上具有很大的灵活性和多样性。

接下来，我将为大家详细介绍万能角度尺的使用方法。

首先，万能角度尺可以用来测量直角。

在使用时，我们只需要将角度尺的两条臂放在直角的两边，然后读取角度尺上的刻度值即可得知直角的大小。

这样，我们就可以在工程测量或者绘图时轻松地得到直角的角度。

其次，万能角度尺还可以用来测量其他各种角度。

当我们需要测量非直角的角度时，只需要将角度尺的两条臂放在角的两边，然后读取刻度值即可。

这样，我们就可以准确地测量出各种角度的大小，满足不同场景下的测量需求。

除了测量角度外，万能角度尺还可以用来绘制各种角度。

在绘图时，我们可以通过角度尺来准确地绘制直角、锐角、钝角等各种角度，保证图纸上的角度符合实际需求。

此外，万能角度尺还可以用来作为切割辅助工具。

在木工、金属加工等领域，我们经常需要进行各种角度的切割，而角度尺可以帮助我们准确地确定切割角度，提高工作效率和切割精度。

最后，万能角度尺还可以用来检查角度。

在工程施工、装配等过程中，我们经常需要检查各种构件的角度是否符合要求，而角度尺可以帮助我们快速、准确地进行角度检查，确保工程质量。

综上所述，万能角度尺作为一种多功能的角度测量工具，在工程、建筑、绘图等领域有着广泛的应用。

通过合理的使用方法，我们可以利用万能角度尺进行直角测量、各种角度测量、角度绘制、切割辅助和角度检查等工作，满足不同场景下的角度测量需求，提高工作效率和测量精度。

希望本文所介绍的万能角度尺使用方法能够对大家有所帮助。
