(技术规范标准)电压互感器技术规范书

  • 格式：doc
  • 大小：64.07 KB
  • 文档页数：9

1 东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW工程 220KV电压互感器技术规范书

批准： 审核： 编制：

东方希望包头稀土铝业有限责任公司电厂新一期后2X155MW工程 2006 年 3 月 2

目 次 1.总则 2.技术要求 3.设备规范 4.供货范围 5.技术服务 6.买方工作 7.工作安排 8.备品备件及专用工具 9.质量保证和试验 10.包装、运输和储存 3

1 总则 1.0.1 本设备技术规范书适用于东方希望包头稀土铝业有限责任公司自备电厂新一期工程电压互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。 1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.0.6 本设备技术规范书未尽事宜，由买、卖双方协商确定。

2 技术要求 2.1 应遵循的主要现行标准 GB/T311.1 《高压输变电设备的绝缘配合》 GB4703 《电容式电压互感器》 GB2706 《交流高压电器动热稳定试验方法》 GB763 《交流高压电器在长期工作时的发热》 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》 GB5273 《变压器、高压电器和套管的接线端子》 GB2900 《电工名词术语》 GB1207 《电压互感器》 GB1984 《交流高压断路器》 GB191 《包装贮运标志》 GB7674 《SF6封闭式组合电器》 GB2536 《变压器油》 GB156 《标准电压》 2.2 环境条件 2.2.1 周围空气温度 最高温度： +40 ℃ 最低温度： -40 ℃ 最大日温差： 25 ℃ 日照强度： 0.1 W/cm2(风速0.5m/s) 2.2.2 海拔高度： 1034 m 4

2.2.3 最大风速： 30 m/s 2.2.4 环境相对湿度： 68 ％ 2.2.5 地震烈度： 8 度 加速度： 0.25 2.2.6 污秽等级： III 级 2.2.7 覆冰厚度： 10 mm 2.3 工程条件 2.3.1 系统概况 1. 系统额定电压: 220 kV 2. 系统最高电压: 252 kV 3. 系统额定频率: 50 Hz 4. 系统中性点接地方式: 直接接地 2.3.2 安装地点: 户外 2.3.2 安装方式: 单相

2.4 电压互感器的基本技术参数 2.4.1 型式： 2.4.2 额定频率：50HZ 2.4.3 额定电压比：(220/√3)/ (0.1/√3)/0.1 KV 2.4.4 额定负荷及准确等级： 当功率因数为0.8时,应满足下列要求: 绕 组 额定容量(VA) 准确等级 仪表用 100 0.2 开口三角 300 3P 2.4.5 额定二次电压: 仪表用线圈: 0.1/√3 KV 开口三角线圈: 0.1 KV 二次绕组极限输出: VA 2.4.6 绝缘水平： 工频耐压(有效值): ≥390KV 额定雷电冲击耐压,(峰值):≥950KV

2.5 技术性能要求 2.5.1 电压分压器介质损失因数：在10℃～40℃额定电压下不大于 0.001 (膜纸)， 0.0025 (油纸)。 2.5.2 无线电干扰 在1.1倍最高相电压时的无线电干扰不应大于2500μV，并在晴天夜晚不应出现可见电晕。 5

2.5.3 爬电距离≥ 2.5 cm/kv。 2.5.4 局部放电水平：

预加电压0.8×l.3Um(Um为系统最高电压)，时间不少于10s，然后降至1.1Um/3，1min后局部放电量不大于10pC，同时记录局部放电起始电压和熄灭电压。 2.5.5 铁磁谐振： 2.5.5.1 在负载为零及1.2倍额定电压时，电压互感器二次侧短路后又突然消除短路，其二次电压峰值在额定频率10个周波内恢复到短路前的正常值，其误差不大于10％。 2.5.5.2 在负载为零及1.5倍额定电压时，电压互感器二次侧短路后又突然消除短路，其二次回路铁磁谐振时间不应超过2s。 2.5.6 暂态特性 高压端子在额定电压下发生短路时，带有25－100％额定负荷的主二次侧电压应在额定频率的一个周波内降低到短路前电压峰值的10％。 2.5.8 剩余电压绕组 为降低开口三角的不平衡电压，要求出厂时使任意三台组成三相互感器的三个剩余电压绕组的变比误差和角误差尽量接近，并在铭牌上表示出三台互感器的成组编号，提供变比和角差的曲线。当一次绕组施加三相平衡电压时，开口三角的不平衡电压不得大于1V。 2.5.9 在额定电压、额定频率和最大额定负荷下，cosΦ=1时，所有绕组的温升均不允许超过 按国标 K。 2.5.11 接线端子允许荷载(连续作业)： 设备一次接线端子允许使用拉力为1500N。(应有抗8度地震裂度的措施) 2.5.12 端子 制造厂应供给连接母线用的全部紧固件(螺栓、螺母等)，一次出线端子及紧固零件应有可靠的防锈镀层。 二次出线端子螺杆直径不得小于6mm，应用铜或铜合金制成，并有可靠的防锈层。二次出线端子板防潮性能良好并具有防螺杆旋转措施。 端子盒应为钢性结构，端子应防腐蚀防潮和阻燃，防护等级IP44。 端子盒应便于外部电缆的引入，并有足够的空间。 2.5.13 接地 每相电压互感器装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺钉，螺栓的直径不小于12mm。 2.6 一般结构要求 所有金属部件材料应经处理，以避免由于大气条件的影响而造成生锈、腐蚀和损伤。铁件应经防腐处理。 2.6.1 油箱采用经热镀锌的钢箱，并可靠密封，不得渗油、漏油。 2.6.2 互感器应有良好的密封性能，采用高强瓷（应有证明〕瓷套应有足够的机械强度，绝缘强度和钢度，绝缘子及其装配件的结构应保证其任何部分因热涨冷缩引起的应力不致于导致结构损伤。瓷绝缘子应上褐色釉。 6

2.6.3 互感器应设有油位指示器，同时设有注油塞和排气塞，并能排出互感器最低处的油。 2.6.4 互感器应设压力释放装置，排油阀门。 互感器应测量油中含水量和含气量，并提供实测值，要求油中含水量不大于20ppm，含气量不大于2％，并向用户提供油分析化验及试验证明单。 2.7 有符合国标的铭牌，铭牌用耐腐蚀材料制成，字样和符号应清晰耐久，铭牌在设备正常运行时其安装位置应明显可见。

3 设备规范 本工程订购的设备规范和数量: 电压互感器： 2台 型号：JCC5-220GYW2 (220/√3)/ (0.1/√3)/0.1 KV

4 供货范围 4.1 电压互感器本体及附件； 4.2 备品备件及专用工具等。

5 技术服务 5.1 项目管理 合同签订后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。 5.2 技术文件 5.2.1 卖方在订货前应向买方提供一般性资料，如：鉴定证书、报价书、典型说明书、总装图和主要技术参数等。 5.2.2 在合同签订 1 周内，卖方向买方提供下列图纸 3 份。且标有东方希望包头稀土铝业有限责任公司自备电厂一期工程专用图标识。 1 总装图，应表示设备总的装配情况，包括外形尺寸、设备重心位置与总重量、受风面积、运输尺寸和重量、端子盒位置、电缆入口位置，一次端子尺寸和材料及其它附件。 2 基础图：应注明设备尺寸、基础螺栓的位置和尺寸等。 3 端子安装尺寸，接线盒引出端子串并联示意图，并应有相应的说明。 4 产品说明书。 5.2.3 设备供货时提供以下资料： 设备的开箱资料，除了5.2.2所述图纸资料外，还应包括安装、运行、维护、调试、修理说明书，部件清单，工厂试验报告，产品合格证，绝缘油或SF6气体介质检测报告。 5.2.4 现场服务 在设备安装过程中卖方应派有经验的技术人员常住现场，免费提供现场服务。常住人员协助买方按标准检查安装质量，处理调试投运过程中出现的问题，卖方应选派有经验的技术人员，对安装和运行人员免费培训。 7

6 买方工作 6.1 买方应向卖方提供有特殊要求设备技术文件。 6.2 设备安装过程中，买方为卖方的现场派员提供工作和生活的便利条件。 6.3 设备制造过程中，买方可派员到卖方进行监造和检验，卖方应积极配合。 7 工作安排 7.1 卖方收到技术规范书后如有异议在 3 天内书面通知买方。 7.2 根据工作需要，可以工程联络协调会议或其他方式解决设计及制造中的问题。 7.3 文件交接要有记录，设计联络会应有会议纪要。 7.4 卖方提供的设备及附件规格、重量和接线有变化时，应及时通知买方。 7.5 卖方应填写电容式电压互感器规范表，其格式和内容按表7.1。

表7.1 卖方填写的电压互感器规范表 序号 名 称 买方要求值 卖方保证值 一 互感器技术参数 1 额定一次电压（V） 2 额定二次电压（主二次绕组）（V） 3 额定二次电压（剩余电压绕组）（V） 4 剩余电压（V） 5 额定频率（Hz） 6 额定输出（主二次绕组）（VA） （剩余电压绕组）（VA） 7 准确级（主二次绕组） （剩余电压绕组） 8 总电容额定值（μF）

二 互感器其它特性参数 1 爬电距离（mm） 2 一次端子拉力 3 绝缘介质 4 重量 5 外形尺寸（mm）：长、宽、高 8 备品备件及专用工具

合集下载

计量用低压电流互感器技术要求(2017)

计量用低压电流互感器技术要求(2017)

低压电流互感器招标文件(专用和通用2部分)技术规范专用部分1.总则1.1本技术规范书适用于低压电流互感器的采购。

1.2本技术规范书参照现行的国家、行业标准及规程和公司的有关规定提出。

对没有提到的技术条件及内容，均应满足0.2S级计费用低压电流互感器执行标准的要求。

若其中某一指标在各标准中有不同规定时,则选取其中最高值。

2.引用标准GB20840.2-2014互感器第2部分：电流互感器的补充技术要求JJG313-2010测量用电流互感器检定规程JB/T5472仪用电流互感器DL/T725-2013 电力用电流互感器使用技术规范DL/T 448-2000 电能计量装置技术管理规程GB/T16927.1高电压技术（第一部分）GB/T16927.2高电压技术（第二部分）GB/T15239 孤立批计数抽样检验程序及抽样表Q/GDW572-2010 计量用低压电流互感器技术规范《计量器具条码编码规则》3.技术要求（不特别声明时，环境类别和严酷等级按P级（普通级）对待）产品应根据使用环境类别满足各自的严酷等级要求，并按海拔、环境温度、湿热、日照辐射、霉菌、盐雾等类别的等级标注，P级（普通级）项目不必标注， A级（提高级）项目必须标注。

3.1准确度等级： 0.2S级；3.2额定电压：0.66 kV3.3额定绝缘水平：0.72 kV /3kV ；3.4 额定电流：（50～800）A /5A3.5绝缘要求:3.5.1工频耐压一次绕组（或可能与一次导体接触的外壳表面）对二次绕组及接地底板、二次绕组对接地底板的工频耐受电压为3kV，试验时间1min，互感器应无击穿或闪络发生。

3.5.2匝间绝缘强度二次绕组开路，一次绕组通以额定最大一次电流并维持1min，互感器二次绕组的匝间绝缘无损坏。

3.5.3绝缘电阻用500V兆欧表测量各个绕组之间和个绕组对地的绝缘电阻，应符合JB/T5472第6.7款要求，一次绕组（若有）与二次绕组及接地端子之间的绝缘电阻不低于100MΩ；二次绕组对接地的金属外壳绝缘电阻不低于30MΩ。

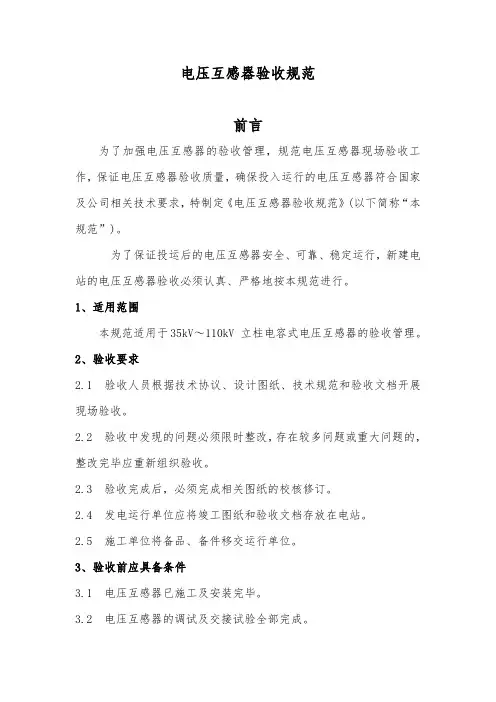

电压互感器验收规范
