(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920484645.5(22)申请日 2019.04.11(73)专利权人 杭州余杭弘创物业有限公司地址 311113 浙江省杭州市余杭区良渚街道杜城村12组前山下自然村30号(72)发明人 王敏　金宇山　(51)Int.Cl.A01G 25/09(2006.01)(54)实用新型名称一种园林绿化工程施工用移动式喷洒装置(57)摘要本实用新型公开了一种园林绿化工程施工用移动式喷洒装置，包括滚轮和水管，所述滚轮的上方设置有活塞杆，且活塞杆的上方安装有连接板，所述活塞杆的一侧设置有弹簧，且弹簧的一侧安装有安装板，所述安装板的一侧设置有外壳，且外壳的外侧设置有防腐蚀层，所述外壳的内侧设置有尺度块，所述收集箱还包括接口、折叠管与固定块，且接口的外侧与收集箱相连接，所述接口的下方设置有折叠管，且折叠管的外侧安装有固定块。

该园林绿化工程施工用移动式喷洒装置具有能够增强外壳底部的密封性，防止外壳产生渗漏的情况，能够有效地将腐蚀物质隔绝开，在园林施工工程中能够使装置克服不同的路况，能够将外部震动进行很好地过滤等特点。

权利要求书1页 说明书3页 附图1页CN 209732203 U 2019.12.06C N 209732203U权　利　要　求　书1/1页CN 209732203 U1.一种园林绿化工程施工用移动式喷洒装置，包括滚轮(1)和水管(10)，其特征在于：所述滚轮(1)的上方设置有活塞杆(2)，且活塞杆(2)的上方安装有连接板(3)，所述活塞杆(2)的一侧设置有弹簧(4)，且弹簧(4)的一侧安装有安装板(5)，所述安装板(5)的一侧设置有外壳(6)，且外壳(6)的外侧设置有防腐蚀层(7)，所述外壳(6)的内侧设置有尺度块(8)，且外壳(6)的上方设置有注水口(9)，所述水管(10)的一侧设置有水泵(11)，且水管(10)位于尺度块(8)的一侧，所述水泵(11)的下方设置有收集箱(12)，且收集箱(12)的一侧设置有喷水嘴(13)，所述外壳(6)的底部设置有橡胶条(14)，且橡胶条(14)的内侧设置有加固块(15)，所述加固块(15)的上方设置有固定螺丝(16)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920270804.1(22)申请日 2019.03.04(73)专利权人 陈秀平地址 330096 江西省南昌市青山湖区南京东路258号(72)发明人 陈秀平　(51)Int.Cl.A01G 27/00(2006.01)(54)实用新型名称一种家庭养花自动浇水装置(57)摘要本实用新型涉及花卉浇水领域，具体公开了一种家庭养花自动浇水装置，针对现有的浇水装置不可以定时对花卉进行浇水，而且会造成大量的水分浪费的问题，现提出如下方案，其包括储水箱，所述储水箱的一侧安装有伺服电机，伺服电机的输出轴延伸至储水箱的内部并传动连接有传动杆，传动杆的侧壁上固定有多块搅拌板，储水箱的底部开设有多个导水口，储水箱的底部两侧均固定有支撑板，支撑板的底部固定有集水箱，集水箱的一侧安装有水泵，水泵的进水管顶端延伸至储水箱的内部。

本实用新型设计巧妙，结构合理，操作简单，可以定时对花卉进行浇水，方便对过滤板进行拆装，能够有效减少水分的浪费，自动化强，节省人工，有利于推广使用。

权利要求书1页 说明书3页 附图2页CN 209527420 U 2019.10.25C N 209527420U权　利　要　求　书1/1页CN 209527420 U1.一种家庭养花自动浇水装置，包括储水箱（1），其特征在于，所述储水箱（1）的一侧安装有伺服电机（2），伺服电机（2）的输出轴延伸至储水箱（1）的内部并传动连接有传动杆（3），传动杆（3）的侧壁上固定有多块搅拌板（4），储水箱（1）的底部开设有多个导水口（5），储水箱（1）的底部两侧均固定有支撑板（6），支撑板（6）的底部固定有集水箱（7），集水箱（7）的一侧安装有水泵（8），水泵（8）的进水管顶端延伸至储水箱（1）的内部，水泵（8）的出水管底端延伸至集水箱（7）的内部，集水箱（7）的两侧内壁上均固定有固定板（9），两块所述固定板（9）的顶部均固定有限位板（10），固定板（9）的上方设置有过滤板（11），过滤板（11）的上开设有两个限位孔（12），两块所述限位板（10）分别与两个所述限位孔（12）的内壁滑动连接。

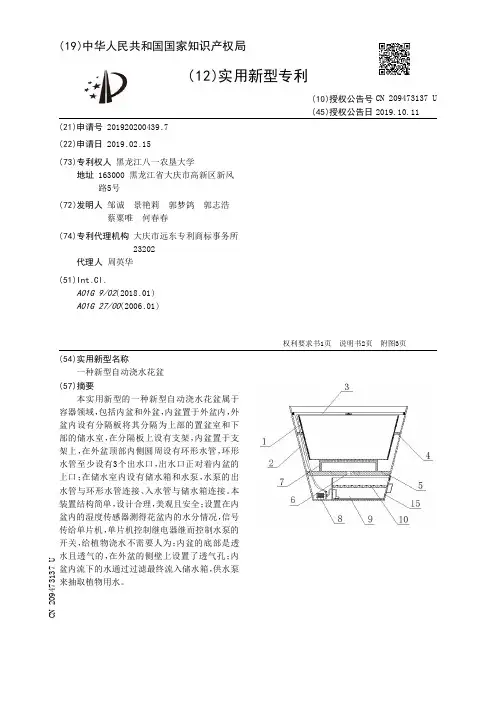

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920200439.7(22)申请日 2019.02.15(73)专利权人 黑龙江八一农垦大学地址 163000 黑龙江省大庆市高新区新风路5号(72)发明人 邹诚　景艳莉　郭梦鸽　郭志浩　蔡粟唯　何春春　(74)专利代理机构 大庆市远东专利商标事务所23202代理人 周英华(51)Int.Cl.A01G 9/02(2018.01)A01G 27/00(2006.01)(54)实用新型名称一种新型自动浇水花盆(57)摘要本实用新型的一种新型自动浇水花盆属于容器领域，包括内盆和外盆，内盆置于外盆内，外盆内设有分隔板将其分隔为上部的置盆室和下部的储水室，在分隔板上设有支架，内盆置于支架上，在外盆顶部内侧圆周设有环形水管，环形水管至少设有3个出水口，出水口正对着内盆的上口；在储水室内设有储水箱和水泵，水泵的出水管与环形水管连接、入水管与储水箱连接。

本装置结构简单，设计合理，美观且安全；设置在内盆内的湿度传感器测得花盆内的水分情况，信号传给单片机，单片机控制继电器继而控制水泵的开关，给植物浇水不需要人为；内盆的底部是透水且透气的，在外盆的侧壁上设置了透气孔；内盆内流下的水通过过滤最终流入储水箱，供水泵来抽取植物用水。

权利要求书1页 说明书2页 附图3页CN 209473137 U 2019.10.11C N 209473137U权　利　要　求　书1/1页CN 209473137 U1.一种新型自动浇水花盆，包括内盆（1）和外盆（2），内盆（1）置于外盆（2）内，其特征是在外盆（2）内设有分隔板（5）将其分隔为上部的置盆室和下部的储水室，在分隔板（5）上设有支架（7），内盆（1）置于支架（7）上，在外盆（2）顶部内侧圆周设有环形水管（3），环形水管（3）至少设有3个出水口（14），出水口（14）正对着内盆（1）的上口；在储水室内设有储水箱（9）和水泵（8），水泵（8）的出水管与环形水管（3）连接、入水管与储水箱（9）连接。

( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920072901 .X
(22)申请日 2019 .01 .15
(73)专利权人 杨庆余 地址 122000 辽宁省朝阳市双塔区珠江路 三段3号楼5单元802室
(72)发明人 杨庆余
(74)专利代理机构 北京科家知识产权代理事务 所(普通合伙) 11427
实用新型内容 [0004] (一)解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种育苗用的节水喷灌装置，解决了上 述背景技术中提出的问题。 [0006] (二)技术方案 [0007] 为实现以上目的，本实用新型通过以下技术方案予以实现：一种育苗用的节水喷 灌装置，包括灌溉箱体，所述灌溉箱体的内壁固定连接有隔层板，所述隔层板将灌溉箱体的 内部分割成上空腔和下空腔，所述下空腔的内壁固定连接有隔腔板，所述隔腔板将下空腔 的内部分割成积水空腔和水泵空腔，所述水泵空腔的内底壁固定连接有水泵，所述水泵的 输入端固定连接有吸水管 ，所述水泵的 输出端固定连接有出水管 ，所述出水管的 一 侧固定 连接有竖立管 ，所述竖立管的 顶端固定连接有出水头 ，所述灌溉箱体一 侧的 顶部固定连接 有固定接口 ，所述固定接口的 底部固定连接有软管 ，所述软管的一端固定连接有水龙头接 口 ，所述固定接口的顶部固定连接有金属水管 ，所述金属水管的外表面固定连接有喷头 ，所 述灌溉箱体另一侧的顶部固定连接有固定堵口 ，所述固定接口的上方固定连接有阀门。 [0008] 可选的，所述灌溉箱体一侧的中部固定连接有提手，所述提手数量为两个，两个所 述提手的外表面均固定连接有橡胶套，且两个所述提手以灌溉箱体的中心线呈对称设置。 [0009] 可选的，所述灌溉箱体底部的四角处均固定连接有移动轮，所述灌溉箱体的底部 靠近移动轮的一侧固定连接有伸缩杆。 [0010] 可选的，所述隔层板的上表面固定连接有渗水海绵，所述隔层板的内部固定连接 有漏水孔 ，所述漏水孔的 数量为若干个 ，所述漏水孔以 矩形阵 列的 形式开设于隔 层板的内 部。
