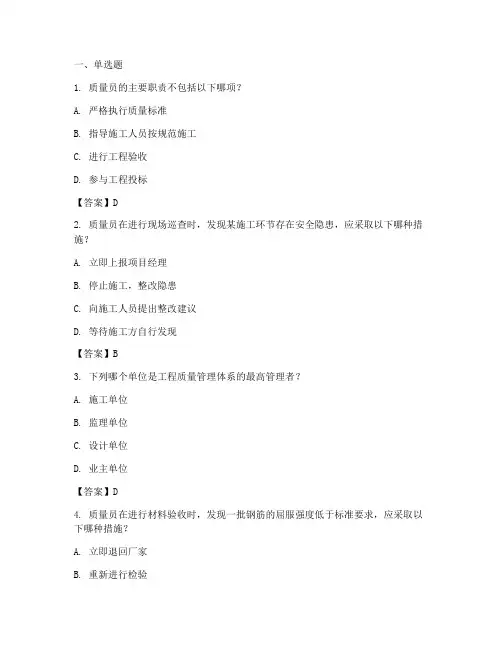

一、单选题1. 质量员的主要职责不包括以下哪项？A. 严格执行质量标准B. 指导施工人员按规范施工C. 进行工程验收D. 参与工程投标【答案】D2. 质量员在进行现场巡查时，发现某施工环节存在安全隐患，应采取以下哪种措施？A. 立即上报项目经理B. 停止施工，整改隐患C. 向施工人员提出整改建议D. 等待施工方自行发现【答案】B3. 下列哪个单位是工程质量管理体系的最高管理者？A. 施工单位B. 监理单位C. 设计单位D. 业主单位【答案】D4. 质量员在进行材料验收时，发现一批钢筋的屈服强度低于标准要求，应采取以下哪种措施？A. 立即退回厂家B. 重新进行检验C. 减少该批钢筋的使用量D. 放行使用【答案】A5. 以下哪个标准不属于我国现行强制性标准？A. 《建筑工程施工质量验收统一标准》B. 《建筑法》C. 《建筑电气工程施工质量验收规范》D. 《建筑给水排水及采暖工程施工质量验收规范》【答案】B6. 质量员在进行工程质量验收时，发现某施工环节存在质量问题，应采取以下哪种措施？A. 通知施工方整改B. 直接进行返工C. 通知监理单位进行验收D. 等待施工方自行发现【答案】A7. 以下哪个指标不属于工程质量控制指标？A. 工程质量合格率B. 工程质量事故率C. 工程质量投诉率D. 工程质量返工率【答案】C8. 质量员在进行工程质量监督时，发现某施工环节存在违反规范的行为，应采取以下哪种措施？A. 通知施工方停止施工B. 向监理单位报告C. 向业主单位报告D. 向上级主管部门报告【答案】B二、多选题1. 质量员在进行工程质量控制时，应关注以下哪些方面？A. 材料质量B. 施工工艺C. 施工人员素质D. 施工进度E. 施工成本【答案】ABC2. 以下哪些属于工程质量验收的基本要求？A. 符合设计要求B. 符合施工规范C. 无质量通病D. 安全可靠E. 环保达标【答案】ABCDE3. 质量员在进行工程质量检查时，应掌握以下哪些方法？A. 观察法B. 测量法C. 试验法D. 记录法E. 分析法【答案】ABCDE4. 以下哪些属于工程质量事故的主要原因？A. 设计缺陷B. 施工质量问题C. 施工人员操作失误D. 施工材料不合格E. 监理单位监管不力【答案】ABCDE5. 质量员在进行工程质量监督时，应关注以下哪些方面？A. 施工单位的质量管理体系B. 施工人员的质量意识C. 施工设备的运行状况D. 施工现场的安全措施E. 施工单位的资质等级【答案】ABCDE三、判断题1. 质量员在进行工程质量验收时，只关注工程实体质量，无需关注施工资料。

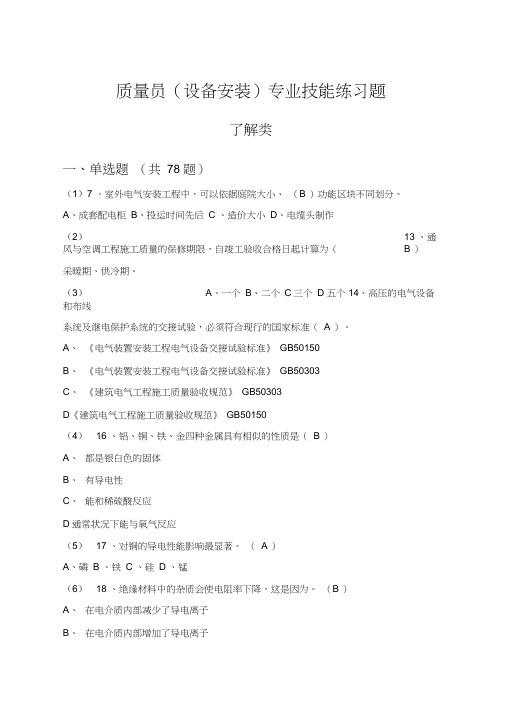

质量员（设备安装）专业技能练习题了解类一、单选题（共78 题）（1）7 、室外电气安装工程中，可以依据庭院大小、（B ）功能区块不同划分。
A、成套配电柜B、投运时间先后C 、造价大小D、电缆头制作（2）13 、通风与空调工程施工质量的保修期限，自竣工验收合格日起计算为（ B ）采暖期、供冷期。
（3）A、一个B、二个C三个 D 五个14、高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行的国家标准（ A ）。
A、《电气装置安装工程电气设备交接试验标准》GB50150B、《电气装置安装工程电气设备交接试验标准》GB50303C、《建筑电气工程施工质量验收规范》GB50303D《建筑电气工程施工质量验收规范》GB50150（4）16 、铝、铜、铁、金四种金属具有相似的性质是（ B ）A、都是银白色的固体B、有导电性C、能和稀硫酸反应D通常状况下能与氧气反应（5）17 、对铜的导电性能影响最显著。
（ A ）A、磷B 、铁C 、硅D 、锰（6）18 、绝缘材料中的杂质会使电阻率下降，这是因为。
（B ）A、在电介质内部减少了导电离子B、在电介质内部增加了导电离子C、杂质使材料容易吸湿D使电介质内部产生气泡(7) 19 、电线电缆的型号一般由一个或几个组成。
(C)A、汉语拼音字母B、阿拉伯数字C、汉语拼音字母和阿拉伯数字D拉丁字母(8) 25、镀锌制品对镀锌质量有异议时按批抽样送有检测，检测的单位是(D)A、厂家 B 、供应商C 、第三方 D 、有资质的试验室(9) 27 、按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径，线芯直径误差不大于标称直径的(E)A、0.5 ％ B 、1％ C 、1.5 ％D 、2％(10) 28.手动单叶片或多叶片调节风阀应符合下列规定：1.结构应牢固，启闭应灵活，法兰应与相应材质风管的相一致；2 .叶片的搭接应贴合一致，与阀体缝隙应小于2 mr p 3 .截面积大于1 .2川的风阀应实施分组调节。

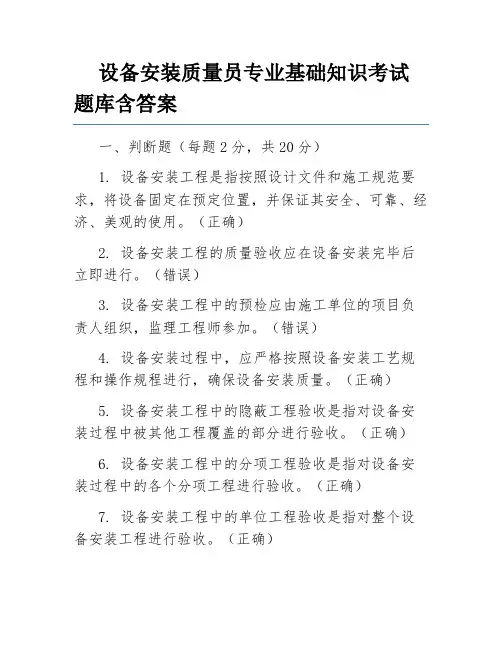

设备安装质量员专业基础知识考试题库含答案一、判断题（每题2分，共20分）1. 设备安装工程是指按照设计文件和施工规范要求，将设备固定在预定位置，并保证其安全、可靠、经济、美观的使用。
（正确）2. 设备安装工程的质量验收应在设备安装完毕后立即进行。
（错误）3. 设备安装工程中的预检应由施工单位的项目负责人组织，监理工程师参加。
（错误）4. 设备安装过程中，应严格按照设备安装工艺规程和操作规程进行，确保设备安装质量。
（正确）5. 设备安装工程中的隐蔽工程验收是指对设备安装过程中被其他工程覆盖的部分进行验收。
（正确）6. 设备安装工程中的分项工程验收是指对设备安装过程中的各个分项工程进行验收。
（正确）7. 设备安装工程中的单位工程验收是指对整个设备安装工程进行验收。
（正确）8. 设备安装工程的质量验收应包括设备的位置、高度、水平度、垂直度、连接紧固、调整、试运行等内容。
（正确）9. 设备安装工程中的验收记录应由施工单位填写，监理工程师签字确认。
（正确）10. 设备安装工程的质量验收应在设备试运行合格后进行。
（错误）二、单选题（每题2分，共40分）1. 下列不属于设备安装工程质量验收基本要求的是（）。
A. 设备应符合设计文件和施工规范要求B. 设备安装应牢固、可靠、安全、经济、美观C. 设备安装应符合国家和行业标准D. 设备安装过程中应减少对环境的污染答案：D2. 设备安装工程中的预检应由（）组织，监理工程师参加。
A. 施工单位的项目负责人B. 监理工程师C. 施工单位的质量部门D. 建设单位的项目负责人答案：A3. 设备安装工程中的隐蔽工程验收应在（）进行。
A. 设备安装前B. 设备安装过程中C. 设备安装后D. 设备调试前答案：B4. 设备安装工程中的分项工程验收应由（）组织。
A. 施工单位的项目负责人B. 监理工程师C. 施工单位的质量部门D. 建设单位的项目负责人答案：A5. 设备安装工程中的单位工程验收应由（）组织。

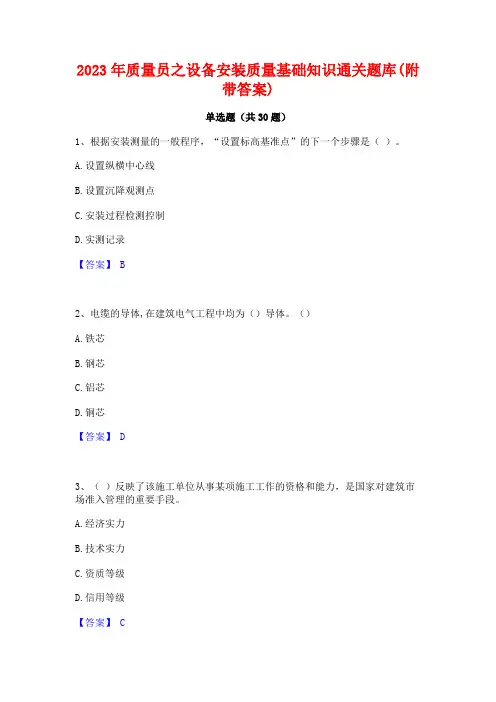

2023年质量员之设备安装质量基础知识通关题库(附带答案)单选题（共30题）1、根据安装测量的一般程序，“设置标高基准点”的下一个步骤是（）。
A.设置纵横中心线B.设置沉降观测点C.安装过程检测控制D.实测记录【答案】 B2、电缆的导体,在建筑电气工程中均为（）导体。
（）A.铁芯B.钢芯C.铝芯D.铜芯【答案】 D3、（）反映了该施工单位从事某项施工工作的资格和能力，是国家对建筑市场准入管理的重要手段。
A.经济实力B.技术实力C.资质等级D.信用等级【答案】 C4、照明配电箱内每一单相分支回路的电流不宜超过16A，灯具数量不宜超过（）个。
A.60B.50C.35D.25【答案】 D5、沉降观测应采用（）等水准测量方法，每隔适当距离选定一个基准点与起算基准点组成水准环线。
A.五B.四C.三D.二【答案】 D6、水表按测量原理，可分为速度式水表和（）式水表。
A.流量B.容积C.数字D.压力【答案】 B7、设备的抄平主要通过平尺和水平仪按照施工规范和设备技术文件要求偏差进行，以下说法正确的是（）。
A.在较大的测定面上测量水平度时，应放上平尺，再用水平仪检测，两者接触应B.在高度不同的加工面上测量水平度时，可在高的平面垫放垫铁C.对于一些精度要求不高的设备，可以采用光学仪器进行测量D.对于一些精度要求高和测点距离远的可采用液体连通器和钢板尺进行测量【答案】 A8、能够阻止外部环境的热流进入，减少冷量损失，维持保冷功能的保冷核心层是（）。
A.防锈层B.绝热层C.防潮层D.保护层【答案】 B9、当梁、通风管道、排管、桥架等障碍物的宽度大于（）m时，其下方应增设喷头。
A.1.5B.1.2C.1.1D.1.0【答案】 B10、冷热水管道上下平行安装时热水管道应在冷水管道（）。
A.上方B.下方C.左侧D.右侧【答案】 A11、如原边绕组N1的线圈数多于副边绕组N2的线圈数，则为（）变压器，反之则为（）变压器。
A.降压升压B.降压降压C.升压升压D.升压降压【答案】 A12、（）质轻、强度高、耐热性及耐蚀性优良、电绝缘性好及加工成型方便，在纺织、印染、化工等行业常用于排除腐蚀性气体的通风系统中。

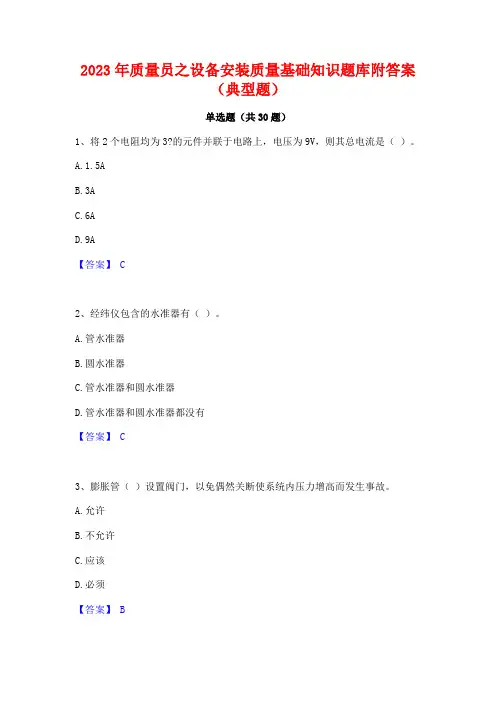

2023年质量员之设备安装质量基础知识题库附答案（典型题）单选题（共30题）1、将2个电阻均为3?的元件并联于电路上，电压为9V，则其总电流是（）。
A.1.5AB.3AC.6AD.9A【答案】 C2、经纬仪包含的水准器有（）。
A.管水准器B.圆水准器C.管水准器和圆水准器D.管水准器和圆水准器都没有【答案】 C3、膨胀管（）设置阀门，以免偶然关断使系统内压力增高而发生事故。
A.允许B.不允许C.应该D.必须【答案】 B4、气流稳定的断面选择在产生局部阻力的弯头三通等部件引起的涡流的部位后顺气流方向圆形风管（）倍直径或矩形风管大边长度尺寸处。
A.3～4B.4～6C.3～5D.4～5【答案】 D5、设备安装定位时，关于埋设标高基准点的要求，以下说法错误的是（）。
A.标高基准点可采用Ф20的铆钉牢固埋设在设备基础表面，不得露出铆钉的半圆B.如铆钉焊在基础钢筋上，应采用高强度水泥砂浆以保证灌浆牢固C.在灌浆养护期后需进行复测D.标高基准点应设在方便测量作业且便于保护的位置【答案】 A6、文明施工管理包含的方面有毗邻建筑物、构筑物和地下管线保护方面；环境保护和职业危害防护方面；市区封闭施工要求方面和（）A.消防管理方面B.污染控制方面C.经济型方面D.技术性方面【答案】 A7、室内给水与排水管道交叉铺设时，垂直净距不得小于（）。
A.2B.1C.0.5D.0.15【答案】 D8、Ⅱ类设备的防触电保护是采取（）措施。
这种设备不采用保护接地的措施,也不依赖于安装条件。
（）A.双重绝缘B.安全电压C.变压器油绝缘【答案】 A9、（）是用来连接电源和负载，起到能量传输和控制及保护电路的作用，如导线、开关及保护设备等都是。
A.电源B.负载C.电容D.中间环节【答案】 D10、负责全国建筑业企业资质的统一监督管理的部门是（）。
A.建设行政主管部门B.交通行政主管部门C.人事行政主管部门D.发改委【答案】 A11、在总体中随机抽取的部分个体，称为（）。

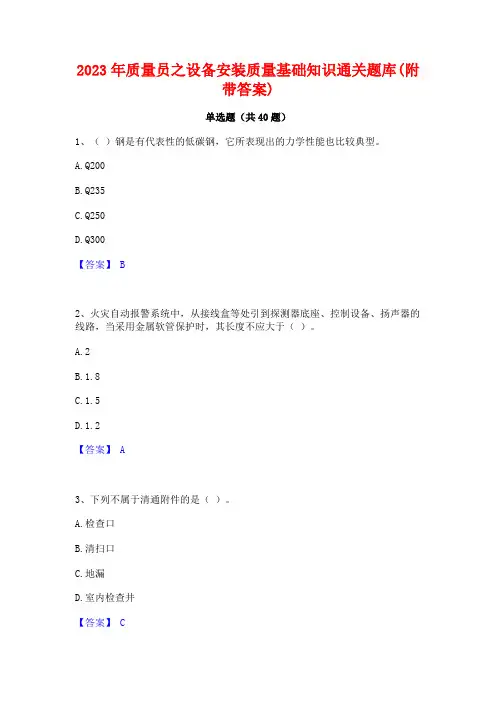

2023年质量员之设备安装质量基础知识通关题库(附带答案)单选题（共40题）1、（）钢是有代表性的低碳钢，它所表现出的力学性能也比较典型。
A.Q200B.Q235C.Q250D.Q300【答案】 B2、火灾自动报警系统中，从接线盒等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于（）。
A.2B.1.8C.1.5D.1.2【答案】 A3、下列不属于清通附件的是（）。
A.检查口B.清扫口C.地漏D.室内检查井【答案】 C4、公称直径等于600mm的液体管道，宜采用。
A.水冲洗B.人工清理C.压缩空气吹扫D.蒸汽吹扫【答案】 B5、杆件单位长度的纵向变形为（）。
A.横向线应变B.纵向线应变C.塑性应变D.弹性应变【答案】 B6、设备的抄平主要通过平尺和水平仪按照施工规范和设备技术文件要求偏差进行，以下说法正确的是（）。
A.在较大的测定面上测量水平度时，应放上平尺，再用水平仪检测，两者接触应B.在高度不同的加工面上测量水平度时，可在高的平面垫放垫铁C.对于一些精度要求不高的设备，可以采用光学仪器进行测量D.对于一些精度要求高和测点距离远的可采用液体连通器和钢板尺进行测量【答案】 A7、设总体中含有5个个体，按照不放回简单随机抽样的方式抽取2个，则所有可能的样本有（）个。
A.5B.10C.15D.25【答案】 B8、由一对大小相等、方向相反，力的作用线与杆件轴线重合的力引起的变形，称为（）。
A.拉伸或压缩B.弯曲C.剪切D.扭转【答案】 A9、用水准仪对A、B两点进行水准测量时，已知A点的高程为2025mm，A、B两点间高差牖B为334mm，则B点高程为（）mm。
A.1691B.1908C.2192D.2359【答案】 D10、下面关于截面法求内力的步骤正确的是（）。
A.截开→平衡→替代B.平衡→截开→替代C.替代→截开→平衡D.截开→替代→平衡【答案】 D11、生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训，取得（），方可上岗作业。

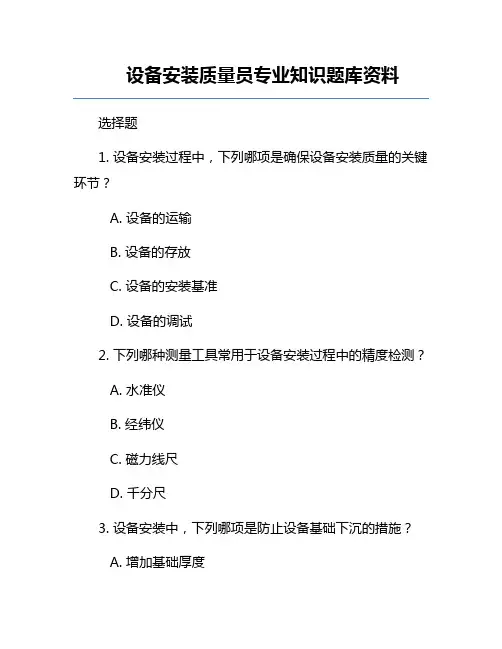

设备安装质量员专业知识题库资料选择题1. 设备安装过程中，下列哪项是确保设备安装质量的关键环节？A. 设备的运输B. 设备的存放C. 设备的安装基准D. 设备的调试2. 下列哪种测量工具常用于设备安装过程中的精度检测？A. 水准仪B. 经纬仪C. 磁力线尺D. 千分尺3. 设备安装中，下列哪项是防止设备基础下沉的措施？A. 增加基础厚度B. 使用预应力混凝土C. 增加基础面积D. A和C4. 下列哪种材料常用于设备安装中的密封材料？A. 石棉绳B. 橡胶垫C. 聚四氟乙烯D. 玻璃纤维判断题1. 设备安装前，必须对所有安装人员进行技术培训和考核，确保其技能满足安装要求。
（对/错）2. 设备安装完成后，不需要进行试运行和调试，可以直接投入使用。
（对/错）3. 设备安装过程中，对关键部位和关键工序必须进行过程检查和记录，以监控安装质量。
（对/对）4. 设备安装完毕后，只需进行一次性能测试，无需进行定期性能检查。
（错）简答题1. 简述设备安装前应进行的准备工作。
答：设备安装前准备工作包括但不限于以下几点：对安装场地进行清理、平整，确保无杂物和障碍物。
对安装工具进行检查，确保其完整、清洁、功能正常。
对安装人员进行技术培训，确保其熟悉安装流程和操作要求。
对设备基础进行检查，确认其尺寸、强度和稳定性满足要求。
准备安装所需的图纸、技术文件和作业指导书。
2. 请简述设备安装过程中，如何确保安装精度。
答：确保设备安装精度的方法包括：使用高精度的测量工具，如磁力线尺、水准仪等。
对设备安装基准进行反复校准，确保其位置和水平度符合要求。
对设备关键部件进行精确对位，必要时使用调整垫片或调整螺栓。
在安装过程中，定期进行质量检查，及时发现问题并纠正。
3. 简述设备安装后应进行的检查项目。
答：设备安装后应进行的检查项目包括：设备的运行稳定性，包括振动、噪音和温度等参数。
设备的连接部位，如管道、电缆和接口的密封性。
设备的性能指标，如压力、流量和效率。
设备安装 质量员 习题集 二、习 题 第一篇工程识图、房屋构造与结构体系、设备安装工程测量 第1章工程识图 一、单项选择题 1．室内给水，其任务是将水白城镇给水管网输送到生产、生活和消防用水设备处并 满足各用水点对（C）的要求。 A．水质、水速、水压 B．水质、水量、水色 C．水质、水量、水压 D．水源、水量、水压 2．给水排水工程施工图中，虚线通常为相应宽度实线所描述物体的(A)轮廓线。 A．不可见 B．可见 C．外同 D．周边 3．对于无缝钢管、焊接钢管、铜管、不锈钢管等，公称直径用(D)表示。 A．DN公称直径 B．D管道内径 C．De管道外径 D．≠外径×壁厚 4．管径尺寸标注的位置应注意：水平管道的管径尺寸应注在管道的上方，垂直管漕 的管径尺寸应注在管道的左侧，斜管道的尺寸应平行标注在管道的（A). A．斜上方 B．斜下方 C．斜正上方 D．斜正下 5．当管径尺寸无法按规定位置标注时．可再找适当位置标注，但应用毫（D）示意 该尺寸与管段的关系。 A．索引线 B．引申线 C． I下线 n引出线 6压力管道所注的标高未予说明时表示(D)标高。 A．管顶 B．管底 C．管内底 D．管中心 7．给水排水工程施工图中，符号“———三三三一—一”代表(C)。 A．伸缩器 B．补偿器 C．滑动支槊 D．钢套管 8．给水排水工程施工图中．符号“ ”代表(D)。 A．闸阀 B截止阀 C．角阀 D．延时自闭冲洗阀 9．给水排水丁程施工图中，符号¨_—{圈—咱”代表（B）。 A．单口消火栓 B．双口消火栓 c．室内消火栓 D．室外消火栓 IO．在识读给水排水平面俐时，应重点蒯读以下内容。错误的答案是（B)。 A．给水用具、卫生器具、立管等平面布置位置及尺寸关系 B．与室内给水相关的室外电缆引入管、水表节点、加压设备等平面位置 C-与室外排水相关的室外检查井、化粪池、排出管等平面位置 I)．消防给水系统中消火栓的布置、口径大小以及消防水箱的形式与设j 11．存识读给水排水轴测图时，应重点蒯渎以下内容。答案错误的是（B）。 A．系统编号币¨立管编号．与平面图中的编号进行对照 B．建筑标高、给水排水管道标高、卫生设备标高、管件标高、管径变化处的标高， 电缆的埋深等 C．分区供水、分质供水情况 D．雨水排水管道的走向．雨水斗、落水井与排水管道的连接方式和空间关系 1 2．给水排水系统原理图表达的内容与系统轴测图基本相同，主要有以下不同。错误 的是（B）。 A．以立管为主要表达对象，按管道类别分别绘制立管系统原理图 B．以平面图左端立管为起点．逆时针方向白左向有按编号依次顺序排列，不绘制 C夹层、跃层、同层升降部分应以楼层线反映．在图样上注明楼层数和建筑标高 D．管道附件、各种设备、构筑物等均应示意绘出 13.敷设在地下的风道．应避免与工艺设备及喜麓，物昼掣}相冲突，也应与其他各种 地下管道和电缆的敷设相配合．此外尚需设置必要的（D） A．检查井 B．观测井 C．隔离井 D．检查口 14．对开多叶调节阀外形类似活动百叶风口，可通过调节叶片的(C)来调前 风量。 A.大小、 B方向 C.角轰。D间距， 1 5．风机是输送气体的机械，常用的风机有离心式和（C）两种 A．空心式 B．一体式c．轴流式 D．滑脱式 16.当风道不能避免穿越分区或变形缝时，在风道上要设置防火、防烟(D)。 A．阀门 B．隔离 C．隔断 D．风门 17．通风空调工程施工图中，符号，．E]!：[3．．代表。（A）。 A．柔性风管 B．塑料风管 C．软质风管 D．风管接头 18．通风空调施工图中，符号，．￡]虱]。代表(C)。 A．对开式调节阀 B．对开式多页调节阀 C．手动对开式多页调节阀 D．调节阀 19．型号为№6的风机，叶轮外径等于(D)。 A. 60000mm B.60mm C.6000mm D.600rnm 20．轴流风机与离心风机在性能上的差别．主要在于（B）。 A前者产生的静压小，后者产生的静压较大 B．前者产生的全压小，后者产生的全压较大 C．前者产生的动压小，后者产生的动压较大 D．前者产生的负压小，后者产生的负压较大 21．空调工程施工图的系统轴测图识读包括该系统中设备、配件的型号、尺寸、定位尺寸、数量以及连接于各设备之间的管道在空间的曲折、交叉、走向和尺寸、定位尺寸等。系统轴测罔上还应注明该系统的(C)。 A．名称 B．代号 C．编号 D．平面位置 22．通风空调系统平面图主要说明通风空调系统的设备、系统风道、冷热媒管道、凝 结水管道的平面布置。以下不属于平面罔识读的内容是(D)。 A．风管系统 B．水管系统 C．空气处理设备D．标高 23．母线是指汇集和分配电能的金属导体，用于变电所的配电装置，一般为矩形铝排 或铜排，故又称（B）。 A．电流排 B．汇流排 C．聚流排 D．引流排 24．美国智能化建筑学会(American Intelligent Building Institure．缩写AIBI)定义 “智能化建筑”是将（D）、系统、服务、运营相互联系、全面综合并达到最佳组合以获得高效率、高功能与高舒适的建筑物。 A．主体 B．工程 C．安装 D．结构 25．电气工程施工图中，符号．．r。，，的意思是（B） A．安装三级开关 B．暗装三级开关C．明装三级开关D．明装单级开关 26．电气工程施工图中，符号“_”的含义是：(C)。 A．暗装电箱 B．明装电箱 C．照明配电箱 D．电力配电箱 27．表示为2号照明线路，导线型号为铜芯！ 根导线截面2．omm2．穿 钢管敷设，管径为，。。。，沿墙暗敷是下面的。 彩笔釜蒙’3 A. WL2-BV(3×2.5)SCl5. WC B.2WI_,-BV(3×2.5)SC1。5. WC C. WL2-BLV(3×2.5)SC15. WC I).WIJ2-I)V(3×2.5)SC15. WC 28．由各种开关电器、电力变压器、母线、电力电缆、移相电容器等电气设备，依一定次序相连接的接受和分配电能的电路称为（B）。 A．变电所的主结线 B．变配电所的主结线 C配电所的主结线 D．变配电所的次结线 29．消防用电设备应采用专用（即单独的）供电回路．配电线路应按（A)来划分。 A．防火分区 B．使用分区 C．建筑分区 D．结构分区 30．消防设备的配电线路可以采用普通电线电缆．但应穿在金属管或阻燃塑料管内，并应埋设在不燃烧结构内，这是一种比较经济、安全可靠的敷设方法。当采用明敷时，应在金属管或金属线槽上涂(A)。 A．防火涂料 B防水涂料 C．防导电涂料 D．防损害涂料 31．电话通信系统由（A)组成。 A．电话站、交接箱、分线箱、话机出线插座和电话机 B．电话站、分线箱、语机出线插座和电话机 C．电话站、话机出线插座和电话机 D．交接箱、分线箱、话机出线插座和电话机 32有线电视线路室内采用暗管敷设，但不得与照明线、电力线(D)安装。 A． 同出线盒（中间有隔离的除外）、同连接箱 B． 同线槽、同连接箱 C． 同连接箱 D． 同线槽、同出线盒（中间有隔离的除外）、同连接箱 B．同线槽、同连接箱 二、多项选择题 1．室内给水系统一般由（ACDE）部分组成。 A．、立管 B．附属的室外连接附件 C．升压、用水设备 D．水表声点 E．引入管(进户管) 2．消火栓消防给水系统是最基本的消防给水系统，由（ABC）组成。 A储水箱 B．消防管道 C．消火栓 D．高压水枪 E水泵 3．自动喷洒消防给水系统由多p己组B A，洒水喷头 B．供水管网 C．储水箱 D．控制信号阀 E．排水没备及手动报警器 4．建筑排水系统分为（ABC） A．生活污水系统 B．生产废水系统 C．雨水排水系统 D．工业污水系统 E．工业废水系统 5．为了使室内排水管系统与大气相通．尽可能使管内压力接近大气压力，以保护水封不遭受破坏．同时排放管道内的有害腐气，应安装通气管，常用的通气管有（ACE） A．伸顶通气管 B．钻地通气管 C．环形通气管 D．S形通气管 E．专用通气管 6，建筑给水排水工程施-网主要用于表达建筑室内外管道及其附属设备、水处理构筑物、存储设备的（ABCD）以及有关技术要求等．是给水排水工程施工的主要技术依据。 A．结构形状 B．大小 C．位置 D材料 E。方向 7．给水排水工程所需的图样包括（ABC）、轴测网、原理图和大样详图。 A。图样目录 B．设计说明 C．平面图 D．图纸日录 E设计施工说明 8．在识读给水排水平面同时．应重点阅读（ABCD）内容。 A．给水用具、卫生器具、立管等平面布置位罱及尺寸炎系 B与室内给水相关的室外引入管、水表节点、加/,只{没备等平面位置 C．与塞外排水相关的室外检查井、化粪池、排出管等平面位置 D．消防给水系统中消火栓的布置、口径大小以及消防水箱的形式与设置 E．管道系统图的剖切符号、投射方向 9．在识读给水排水轴测图时．应重点阅读（ABCE）内容。 A．系统编号和立管编号．与平面图中的编号进行对照 B．管段管径 C．建筑标高、给水排水管道标高、卫生设备标高、管件标高、管径变化处的标高等 D．分区供水、分区同水情况 E．与给水相关设施的空间位 10．由于建筑物的层数越来越多，按原来绘制轴测图的方法绘制管道系统的轴测图很难表达清楚．而且效率低。所以在新标准中增加了系统原理图，可以代替系统轴测图，这时对卫生间等管道集中的地方要绘制轴测罔。系统原理图表达的内容与系统轴测图基本相同．主要有以下（ABCD）不同。 A．以立管为主要表达对象．接管道类别分别绘制立管系统原理图 B．以平面图左端立管为起点，顺时针自左向右按编号依次顺序排列，不按比例绘制 C．横管以首根立管为起点，按平面罔的连接顺序，水平方向在所在层与立管连接 D．夹层、跃层、同层升降部分应以楼层线反映，在图样上注明楼层数和建筑标高 E．管道附件、各种设备、构筑物等根据需要绘出 11．粉尘是指能在空气中浮游的固体微粒。来源主要有以下（ABCD）方面。 A．固体物料的机械粉碎和研磨 B．粉状物料的混合、筛分、包装及运输 C．物质的燥烧 D．物质被加热时产生的蒸汽在空气中的氧化和凝结 E.远方漂流物
