[10] origin9.0绘制y轴多垒曲线(作堆叠图)

  • 格式：pdf
  • 大小：324.94 KB
  • 文档页数：6

[10] origin9.0绘制y轴多垒曲线（作堆叠图）
在用origin9.0作图的时候，我们经常需要将几个图合并在一起，形成一个图，方便比较计算。

这时候就需要origin9.0的y轴多垒曲线。

下面向大家介绍如何制作y轴多垒曲线图表。

1>打开origin9.0的工作页面，在origin9.0中有很多示例数据，在这里我们使用Multiple Peaks.dat数据进行演示。

2>导入Multiple peaks.dat数据。

首先在工具栏中找到下图中的几个按钮，点击红圈中的第三个按钮。

弹出对话框。

3>在弹出的对话框中，选择自己的安装路径文件夹，例如：D/OriginLab/Origin9/Samples/ curve fitting，点击进入，我们找到“Multiple Peaks.dat”，鼠标左击选中，点击对话框的ok即可导入(不知道为什么本人的安装路径这些文件夹都没有数据)。

4>之后，在菜单栏中依次点击plot→Multi-curve→stack lines by y offset，弹出对话框。

5>上述步骤结束后，弹出对话框，让我们选择哪些数据列是x轴，哪些是y轴。

我们按照下图设置完后，可以直接点击ok。

6>下面，origin会自动给你完成图标的绘制。

下面是origin为我们画出的图表。

注：如果直接通过在数据表设置好对应数据的XY属性后，直接选择数据作图来完成，那么图形不是分开的。

以上部分仅仅是实现了简单的堆叠效果至于，具体的请看下面：有时候我们会有很多相似的数据或同一物质不同处理条件做出的数据。

这些数据具有相似性，为了分析变化的地方我们需要在同一个图中对比。

这时候就可以做成堆叠图。

方法/步骤：把数据导入Origin或输入到Origin
如过点击直接作图如下：
上图由于重叠严重，区分性不是太好。

对于一般的堆叠图，如上述所示直接用：plot→Multi-Curve→Stack lines by Y Offset。

做出的图形如下所示（Stack lines by Y Offset）：
也可采用plot→Multi-Curve→Multiple Panels by Label。

做出的图形如下所示（Multiple Panels by Label）：
或者用plot→Multi-Curve→Stack：
做出的图形如下所示：
以上Multi-Curve中的制图方法大家都可以尝试一下，具体采用哪种做法，一是根据大家的习惯，另一个是具体情况而定。

合集下载

origin-和响应面图

origin-和响应面图

origin-和响应面图三个纵轴双Y轴的曲线图（柱形图）是我们在写学术论文中常常要用到的方法，下面是我总结的在origin中画过双Y轴的曲线图（柱形图）的方法（自己摸索的）。

1.将数据分三列输入表格中，第一列为X，其余两列为Y；2.先选中前两列，画折线图；若画柱形图，双击柱形，在对话框中将实心的柱形改为空心的，并在“Spaceing”下将20％改为80％，主要其区别作用。

3.选中图形窗口（图形窗口上的标题栏为蓝色），右击图形窗口的右侧的空白处，点击右击菜单中的“NewLayer(Axes)”，在二级菜单中选择“RightY”.此时右侧出现右Y轴。

同时图形的左上角显示“1，2”，其实是图形的两个层，我们下面就是要将另一个图形画在层2上。

4.回到表格窗口，选中第三列数据，回到图形窗口并注意图形窗口的左上方的“2”按钮选中（一定要点击图形窗口，上面标题栏为蓝色），点Graph菜单下的“AddPlot toLayer”选择柱形图，这时，另一个曲线图（或柱形图）就画出来了。

其他设置可自行完成。

以上方法对画曲线图比较有利，但画柱形图存在在同一个X 处图形重叠的问题，我用的办法是步骤1中的区分方法，不知道各位虫子有没有更好的方法！2468101214161840444852566010305070024681012P-concentrationB a c t e r i a lC o n c e n t r a t i o n L O G 10(C F U m l -1)Corn Flour Concentration （g/L)Bacterial concentrationI A A c o n c e n t r a t i o n (m g L -1)IAA Concentration P -C o n c e n t r a t i o n （m g L -1）11.512.012.513.013.514.046810121416187072747678808284868890P-concentrationBB a c t e r i a l c o n c e n t r a t i o n L O G 10(C F U m l -1)Time(h)I A A c o n c e n t r a t i o n (m g L -1)CP -c o n c e n t r a t i o n (m g L -1)D525354555657585960121314151617181920 B a c t e r i a l c o n c e n t r a t i o n L O G 10(c f u m L -1)Time(h)P -c o n c e n t r a t i o n (m g m L -1)I A A c o n c e n t r a t i o n (m g m L -1)20℃424446485052545658121416182022B a c t e r i a l c o n c e n t r a t i o n L O G 10(c f u m L -1)Time(h)P -c o n c e n t r a t i o n (m g m L -1)I A A c o n c e n t r a t i o n (m g m L -1)25℃50556065707512141618202224B a c t e r i a l c o n c e n t r a t i o n L O G 10（c f u m L -1）Time(h)P -c o n c e n t r a t i o n (m g m L -1)I A A c o n c e n t r a t i o n (m g m L -1)30℃505560657075801214161820B a c t e r i a l c o n c e n t r a t i o n L O G 10（c f u m L -1）Time(h)Bacterial concentrationP -c o n c e n t r a t i o n (m g m L -1)I A A c o n c e n t r a t i o n (m g m L -1)35℃2436486072849611121314B a c t e r i a l c o n c e n t r a t i o n L O G 10(c f u m L -1)Time(h)20℃ 25℃ 30℃ 35℃不同温度条件下的菌体生长情况24364860728496404550556065707580P -c o n c e n t r a t i o n (m g m L -1)Time(h)20℃ 25℃ 30℃ 35℃不同温度条件下菌体的溶磷量12141618202224I A A c o n c e n t r a t i o n (m g m L -1)Time(h)20℃ 25℃ 30℃ 35℃不同温度条件下的IAA 含量10.511.011.512.012.513.013.514.0B a c t e r i a l c o n c e n t r a t i o n L O G 10(c f u m L -1)Time(h)110rpm 140rpm 170rpm 200rpm不同转速条件下菌体生长情况505254565860626466P -c o n c e n t r a t i o n (m g L -1)Cultivation time(h)I A A c o n c e n t r a t i o n (m g L -1)B a c t e r i a l c o n c e n t r a t i o n L O G 10(C F U m l -1)Cultivtion time(h)1% 2% 3% 4%Design-Ex pert?Software Phosphate solubilization X1 = A: YMF X2 = B: DP Actual Factors C: K2HPO4 = 2.00D: MnSO4 = 0.2045.0050.0055.0060.0012.5015.0017.5020.005053.55760.564s o l u b l e P (m g /l )corn flour (g/l)soybean meal (g/l)Design-Ex pert?SoftwareX1 = A: YMF X2 = B: DP Actual Factors C: K2HPO4 = 2.00D: MnSO4 = 0.20corn f lour (g/l)s o y b e a n m e a l (g /l )52.470252.470254.608354.608354.608356.746356.746356.746358.884461.02255Design-Ex pert?SoftwareX1 = A: YMF X2 = B: DP Actual Factors C: K2HPO4 = 2.00D: MnSO4 = 0.20corn f lour (g/l)s o y b e a n m e a l (g /l )12.961514.143215.324916.506617.68835Design-Ex pert?Software IAA concentration X1 = A: YMF X2 = B: DP Actual Factors C: K2HPO4 = 2.00D: MnSO4 = 0.2045.0050.0055.0060.0012.5015.0017.5020.0011.713.515.317.118.9I A A c o n c e n t r a t i o n (m g /l )corn flour (g/l)soybean meal (g/l)24681012141618202201020304050607080152025303502468101214Cell growthC e l l g r o w t h l o g 10(c f u /m l )Temperature(℃)I A A c o n c e n t r a t i o n (m g /l )IAA concentrationP -c o n c e n t r a t i o n (m g /l )P-concentration2468101214161820220102030405060701%2%3%4%2468101214Inoculation amountC e l l g r o w t h l o g 10(c f u /m l )Cell growthI A A c o n c e n t r a t i o n (m g /l )IAA concentrationP -c o n c e n t r a t i o n (m g /l )P-concentration24681012141618202224010203040506070807010013016002468101214C e l l g r o w t h l o g 10(c f u /m l )Liquid loading(ml)Cell growthI A A c o n c e n t r a t i o n (m g /l )IAA concentrationP -c o n c e n t r a t i o n (m g /l )P-concentration150。

用Origin制作双坐标图

用Origin制作双坐标图

用Origin 制作双坐标图最近在网上见到许多求助“用Origin 制作双坐标图”，但均无答复贴或制作方式。

通过认真研究Origin 作图，终于作出双坐标图，现将进程整理如下：以下表数据为例做一双坐标图X1Y1X2Y210 10 40 80 15 25 50 120 20 40 60 110 2530 70 100 302580801、 按Origin 常规作图法画成二个图后叠加成一个图层，如以下图；Y 2Y 1X Axis Title2、 将Y1数据放大倍（自己依照图的需要），修改后图为20304050607080901001101202030405060708090100110120Y 2Y 1X Axis Title3、 将Y1轴坐标缩小倍。

最后取得的图确实是有双坐标的图，如下所示：Y 2Y 1X Axis Title第四章 绘制多层图形图层是Origin 中的一个很重要的概念，一个画图窗口中能够有多个图层，从而能够方便的创建和治理多个曲线或图形对象。

4-1 打开项目文件例子为\Tutorial\4-2 Origin的多层图形模板Origin自带了几个多图层模板。

这些模板许诺你能够在取得数据以后，只需单击"2D Graphs Extended"工具栏上相应的命令按钮，就能够够在一个画图窗口把数据绘制为多层图。

在项目\Tutorial\中四画图窗口即为四个图形模板。

它们别离为双Y 轴（DoubleYAxis ）、水平双屏（Horizontal2Panel ）、垂直双屏（Vertical2Panel ）和四屏（4Panel ）图形模板。

双Y 轴图形模板如果数据中有两个因变量数列，它们的自变量数列相同，那么可以使用此模板。

水平双屏图形模板如果数据中包含两组相关数列，但是两组之间没有公用的数列，那么使用水平双屏形模板。

图垂直双屏图形模板与水平双屏图形模板的前提类似，只不过是两图的排列不同四屏图形模板如果数据中包含四组相关数列，而且它们之间没有公用的数列，那么使用四屏图形模板。

科学绘图及数据分析软件Origin9.0的用法

科学绘图及数据分析软件Origin9.0的用法

科学画图及数据剖析软件1.1 Origin功能简介图表是显示和剖析复杂数据的理想方式，所以高端图表工具是科学家和工程师们必备的软件。

Microcal Software企业的Origin软件(演示版能够从下载)向来在科学作图和数据办理领域享受较高的名誉，和它的主要竞争敌手SPSS Scientific企业的SigmaPlot（）和MathSoft 企业的Axum对比，它的功能更强盛但需要花销更多时间来学习。

在最新公布的Origin 7.5中，OriginLab企业对它的易用性进行了大批的改良，并完全调整了其编程语言战略，进而使该软件在同类产品中崭露头角。

现流行的Origin版本有、6.0、6.1、7.0和7.5。

Origin包含两大类功能：数据剖析和科学画图。

Origin的数据剖析功能包含：给出选定数据的各项统计参数均匀值（Mean）、标准偏差（Standard Deviation，SD）、标准偏差（Standard Error，SE）、总和（Sum）以及数据组数N；数据的排序、调整、计算、统计、频谱变换；线性、多项式和多重拟合；快速FFT 变换、有关性剖析、FFT过滤、峰搜寻和拟合；可利用约200个内建的以及自定义的函数模型进行曲线拟合，并可对拟合过程进行控制；可进行统计、数学以及微积分计算。

准备好数据后进行数据剖析时，只要选择所要剖析的数据，而后再选择相应的菜单命令即可。

Origin的画图是鉴于模板的，Origin自己供给了几十种二维和三维画图模板。

画图时，只要选择所要画图的数据，而后再单击相应的工具栏按钮即可。

二维图形模板有Line、scatter、line＋symbol、Special line/symbol、area、fill area，inclusive/exclusive area fill、bar、stack bar,floating bar、pie、high-low-close、function graphs、column、stack column、floating column、XY AM vector、XYXY vector、polar、line series、time series、waterfall、ternary diagram、double Y axis、multi-panel XY。

Origin 9.0 基础教程

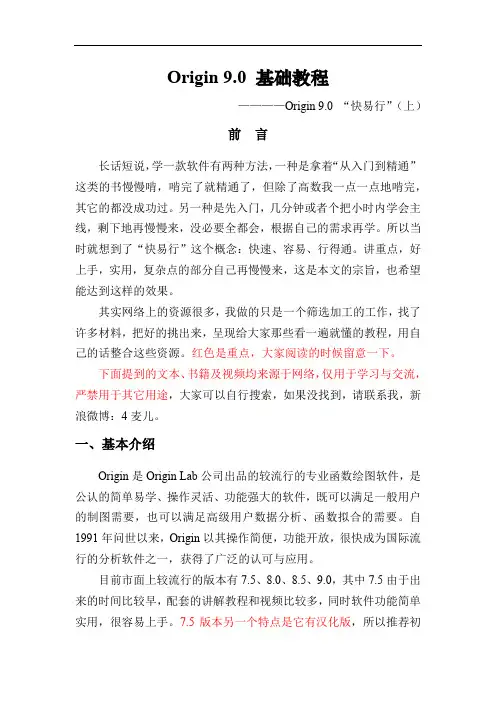

Origin 9.0 基础教程
