变频器常见故障及处理方法
一、变频器故障产生原因
1、变频器内部故障原因：
（1）变频器电源纹波较大或瞬间开断，造成内部电路（如IC、TRIAC等）的损坏。
（2）变频器与负荷连接错误，使电路损坏。
（3）变频器内部电容不良、电感器不良导致电路损坏。
（4）变频器控制部件的维护保养不定期，导致电路的损坏。
（5）变频器电路元件和芯片的使用寿命已到终点，使其发生故障。
2、外界因素导致变频器故障：
（1）控制电路受到非电气性因素的影响，如腐蚀、潮湿、灰尘等，导致变频器发生故障。
（2）因变频器的散热不良而导致变频器运行热量过高，使其发生故障。
（3）变频器电磁辐射太强，使其受到电磁干扰，导致变频器故障。
三、变频器故障处理方法
1、在维修变频器故障时，首先应停止负荷设备运行，并断开电源，防止发生事故。
2、检查变频器的外部介面，如运行指示灯、故障指示灯、输入、输出等槽来识别故障点和异常情况。
3、根据检查结果，采取适当的措施，如更换变频器元件、检查变频器电路、检查接线端子等。
4、检查变频器外部电源条件，并根据电源状态正确调整变频器。
丹佛斯变频器（一）按键功能：（DISPLAY/STA TUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DA TA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/2：电流信号零点故障（NO MOTOR）警告/3：无电机（MAINS PHASE LOSS）警告/4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/8：欠电压（INVERTER TIME）警告/9：逆变器过载（MOTOR TIME）警告/10：电机温度过高（MOTOR THERMISTOR）警告/11：电机过热（热敏电阻）（TORQUE LIMIT）警告/12：过转矩极限（OVERCURRENT）警告/13：过电流（EARTH FAULT）14：接地电流（SWITCH MODE FAULT）15：载波模式故障（CURR.SHORT CIRCUIT）16:短路(STD BUSTIMEOUT)警告/17:总线无信号(HPFB BUS TIMEOUT)警告/18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)21:自动适配正常(BRAKE TEST FAILED)警告和22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100% (BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)27:电机U相缺失(MISSING MOT.PHASE V)28:电机V相缺失(MISSING MOT.PHASE W)29:电机W相缺失(QUICK DISCHARGE NOT OK)30:快速放电不正常。

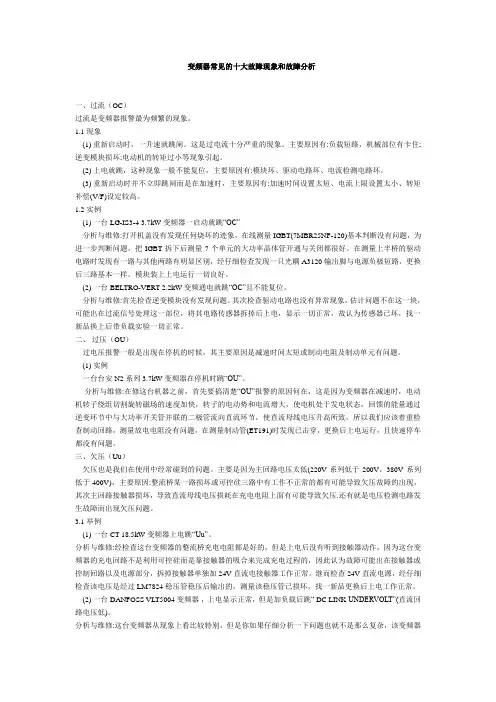

变频器常见的十大故障现象和故障分析一、过流（OC）过流是变频器报警最为频繁的现象。
1.1现象(1) 重新启动时，一升速就跳闸。
这是过电流十分严重的现象。
主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。
(2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。
(3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。
1.2 实例(1) 一台LG-IS3-4 3.7kW变频器一启动就跳“OC”分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。
在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。
模块装上上电运行一切良好。
(2) 一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。
分析与维修:首先检查逆变模块没有发现问题。
其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。
二、过压（OU）过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。
(1) 实例一台台安N2系列3.7kW变频器在停机时跳“OU”。
分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。
变频器常见故障及解决方案变频器常见故障及修理变频器是一种用于控制电机转速的设备，广泛应用于工业和家用领域。
由于使用频繁和工作环境的复杂性，变频器常会出现故障。
以下是变频器常见故障及解决方案的介绍。
1.故障一：显示屏无法正常显示或显示内容乱码。
解决方案：检查显示屏连接线是否松动，如有松动应重新连接。
若问题依然存在，可能是显示屏本身故障，需要更换显示屏。
2.故障二：变频器无法正常运行或无法启动。
解决方案：检查电源线是否接触不良，如有接触不良应重新插拔。
同时检查输入电源是否正常，如有问题应及时修复。
若以上方法无效，可尝试重启变频器或进行复位操作。
3.故障三：变频器出现过流保护或过热保护。
解决方案：先检查电源电压是否正常，若正常则可能是负载过大或工作时间过长导致的过流保护或过热保护，应及时停机降温。
检查负载是否合理，如有过大的负载应调整负载大小。
4.故障四：变频器输出电压不稳定或无输出。
解决方案：检查变频器输出端是否接触良好，如有接触不良应重新连接。
同时检查输出电压是否正确，若输出电压异常应检查输出电路，如需要更换电容或晶体管等元件。
5.故障五：变频器进行频率调节无效或频率调节范围有限。
解决方案：检查变频器参数是否正确设置，如有错误应进行调整。
同时检查是否存在频率限制，如存在频率限制应进行解除。
若以上方法无效，可能是PWM模块或控制芯片故障，需要更换相应部件。
总结起来，变频器常见故障主要包括显示屏故障、运行异常、过流保护、输出电压不稳定和频率调节无效等问题。
解决这些故障的方法包括检查连接线、检查电源、调整负载大小、检查输出电路以及更换故障元件等。
在修理过程中，需要根据具体故障原因采取相应的解决方案，同时注意安全措施，确保操作正确和有效。
