最新丹佛斯FC51中文参数手册

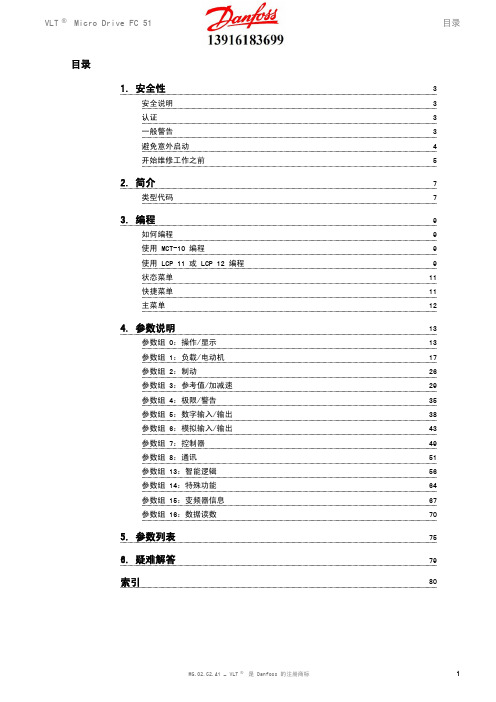

目录1. 安全性3安全说明3认证3一般警告3避免意外启动4开始维修工作之前52. 简介7类型代码73. 编程9如何编程9使用 MCT-10 编程9使用 LCP 11 或 LCP 12 编程9状态菜单11快捷菜单11主菜单124. 参数说明13参数组 0：操作/显示13参数组 1：负载/电动机17参数组 2：制动26参数组 3：参考值/加减速29参数组 4：极限/警告35参数组 5：数字输入/输出38参数组 6：模拟输入/输出43参数组 7：控制器49参数组 8：通讯51参数组 13：智能逻辑56参数组 14：特殊功能64参数组 15：变频器信息67参数组 16：数据读数705. 参数列表756. 疑难解答79索引80VLT ®Micro Drive FC 51目录1. 安全性VLT® Micro Drive FC 51 11.安全性1.1.1.高压警告连接到主电源时，变频器带有危险电压。

如果电动机或变频器安装不当，可能导致设备损坏甚至人身伤亡。

因此，必须遵守本手册的说明以及国家和地方的规章和安全法规。

1.1.2.安全说明•确保变频器已正确接地。

•当变频器同电源相连时，请勿断开主电源连接、电动机连接或其他电源连接。

•防止用户接触供电电压。

•按照国家和地方法规进行电动机过载保护。

•接地漏电电流大于 3.5 mA。

•[OFF]（停止）键不是安全开关。

它不能将变频器与主电源断开。

1.1.3.认证1.1.4.一般警告警告：即使设备已断开与主电源的连接，触碰电气部件也可能会导致生命危险。

此外还应确保其他电压输入也已经断开（直流中间电路的连接）。

请注意，即使 LED 指示灯熄灭，直流回路上也可能存在高压。

对于所有规格的 VLT Micro Drive，在接触它们可能带电的部件之前，请至少等待 4分钟的时间。

仅当具体设备的铭牌上标明了更短的等待时间时，才允许缩短等待时间。

漏电电流VLT Micro Drive FC 51 的接地漏电电流超过 3.5 mA。

FC51变频器恒压供水部分参数说明
备注：
比例增益数值越大频率变化越快但容易产生超调；积分时间越短，调节的作用明显，但容易产生振荡。

其他端子等功能根据实际情况进行设置。

未提及参数通常为默认，可根据需要进行更改，如电流限制、电机参数等。

如果给定是通过模拟量输入，则3-15改为模拟量端子，该案列中的3-10.0的参数为给定参考值%表示。

7-20为反馈量输入端子定义，根据需要进行设定。

P值调整一般为0.4-0.5左右，在调整过程中首先将I关掉，然后调整P，让频率能上升很快，然后在将I加入。

通过16-64来查看反馈模拟量。

3
3.7
15.2
132F0016
4
5.5
7.5
1.5 kW及以上功率的
11
VLT®Micro Drive FC5 1
15
变 频器 内置 制动 器
18.5
22
* 2009年第一季度推出。
4 00V
电流
3相
[额定A]
1.2 132F0017 2.2 132F0018 3.7 132F0020 5.3 132F0022 7.2 132F0024
远程安装组件
包括3米长电 缆.............132B0102
去耦板
用于电磁兼容性的优化安装。
有专用外部滤波器备索。
技术规格
电网电源（L1，L2， L3） 电源电压 电源电压 电源电压
1×200-240 V ±10% 3×200-240 V ±10% 3×380-480 V ±10%
输 出 数 据 （U，V，W） 输出电压 输出频率 输出频率 输出切换 加减速时间
HP和kW) ● 旋转方向指示 ● 菜单指示 - ２个菜单 ● 支持热插拨 ● 上载下载功能
大号字码，便于读取
● 显示结果可从远处读取 ● 操作按钮在激活时发光
快捷菜单
● 丹佛斯定义的快捷菜单 ● 基本设置 ● 比例积分（PI）控制器
菜单结构
● 基于广为人知的VLT®变频器产品系列使用 的矩阵系统
● 有经验的用户可使用简便的快捷方式 ● 一菜单运行时可同时编辑另一个菜单
订购号(操作 面板 须另 行定 购)
20 0V
功率
电流
1相
3相
[kW]
[额定A]
0.18
1.2 132F0001

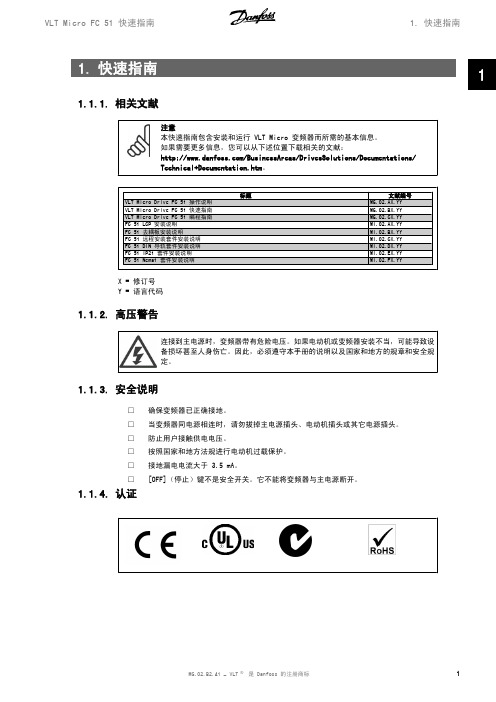

1.1.1.1.相关文献注意本快速指南包含安装和运行 VLT Micro 变频器而所需的基本信息。

如果需要更多信息，您可以从下述位置下载相关的文献：/BusinessAreas/DrivesSolutions/Documentations/Technical+Documentation.htm 。

X = 修订号Y = 语言代码1.1.2.高压警告连接到主电源时，变频器带有危险电压。

如果电动机或变频器安装不当，可能导致设备损坏甚至人身伤亡。

因此，必须遵守本手册的说明以及国家和地方的规章和安全规定。

1.1.3.安全说明•确保变频器已正确接地。

•当变频器同电源相连时，请勿拔掉主电源插头、电动机插头或其它电源插头。

•防止用户接触供电电压。

•按照国家和地方法规进行电动机过载保护。

•接地漏电电流大于 3.5 mA。

•[OFF]（停止）键不是安全开关。

它不能将变频器与主电源断开。

1.1.4.认证VLT Micro FC 51 快速指南 1. 快速指南MG.02.B2.41 - VLT ® 是 Danfoss 的注册商标111.1.5.一般警告警告：即使设备已断开与主电源的连接，触碰电气部件也可能会导致生命危险。

此外还应确保其它电压输入也已经断开（直流中间电路的连接）。

请注意，即使 LED 熄灭，直流回路上也可能存在高压。

在接触 VLT Micro Drive 的任何可能带电部分之前，对于所有规格，请等待至少 4分钟的时间。

仅当特定设备的铭牌上规定了更短的等待时间，才允许更短的时间。

漏电电流VLT Micro Drive FC 51 的接地漏电电流超过 3.5 mA。

根据 IEC 61800-5-1 的要求，必须借助下述方式来增强保护性接地：横截面积最小为 10mm• 的铜芯，或额外的 PE 线 - 其横截面积应与主电源电缆相同 - 必须单独终接。

漏电断路器该设备可在保护性导体中产生直流电流。

当使用漏电断路器 (RCD) 提供其他保护措施时，在本产品的输入端只能使用 B 类的 RCD（延时型）。

启动时间延时
0.0S
大于刹车打开时间
避免启动过流
1-72
启动功能
惯性/延时时间
惯性/延时时间
1-8停止功能调整
1-80
惯性/DC直流刹车
惯性
惯性
1-82
停止的最小频率
0.00HZ
根据用户调整
3-0*参考值（频率）极限
3-02
最小参考值
0.000
0. 000
3-03
最大参考值
50. 000
100. 000
主要是方便设定
3-1*频率参考值
3-10 [0]
预真第一段速度参考值_
0. 00%
根据用户要求高速
最大参考值[3-02] *
该设定值忐行频率
3-10[1]
预置第二段速度参考值
0. 00%
根据用户要求低速
3-15/1617
参考源
无功能
3-4加减速时间调整1
3-41
加速时间1
3. 00
根据用户调整
3-42
2）端子27与20号公共端子短接，将端子27设定复位功能，参数14-20设定为无限次复位，防止变 频器跳闸手动复位，也最好是不短接。

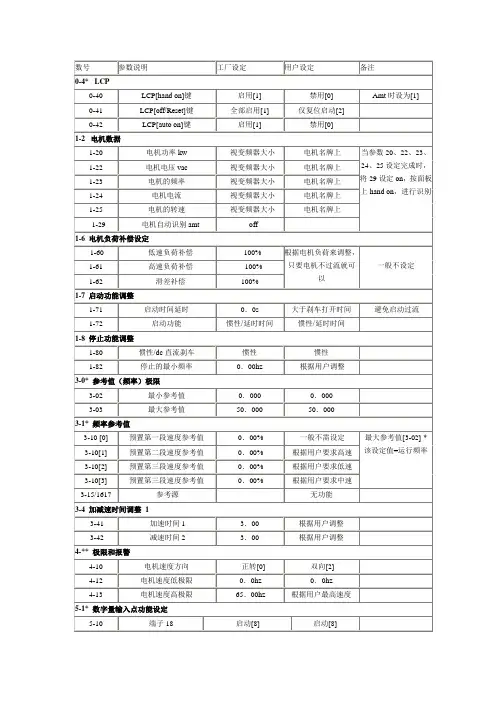

2.重要的参数设置表（一般没有说明该参数为出厂的设定）
参数号
参数说明
工厂设定
用户设定
备注
1-2电机数据
1-20
电机功率KW
视变频器大小
电机名牌上
当参数20、22、23、
24、25设定完成时，
将25设定ON按面板
上HANDON进行识别
1-22
电机电压VAC
视变频器大小
电机名牌上
1-23
电机的频率

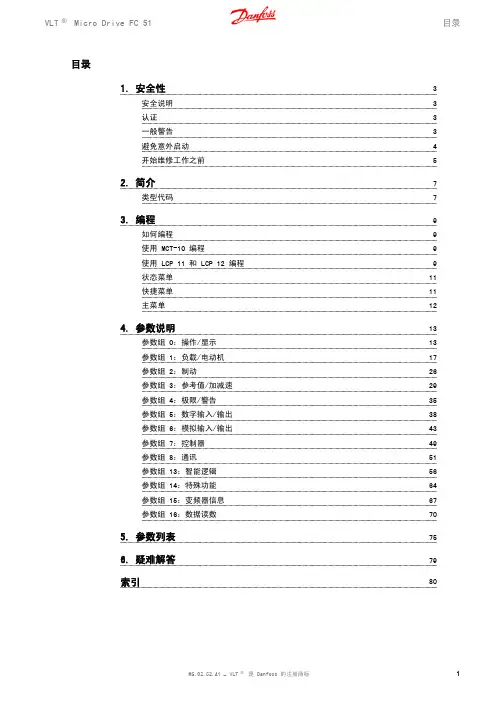

目录1. 安全性3安全说明3认证3一般警告3避免意外启动4开始维修工作之前52. 简介7类型代码73. 编程9如何编程9使用 MCT-10 编程9使用 LCP 11 和 LCP 12 编程9状态菜单11快捷菜单11主菜单124. 参数说明13参数组 0：操作/显示13参数组 1：负载/电动机17参数组 2：制动26参数组 3：参考值/加减速29参数组 4：极限/警告35参数组 5：数字输入/输出38参数组 6：模拟输入/输出43参数组 7：控制器49参数组 8：通讯51参数组 13：智能逻辑56参数组 14：特殊功能64参数组 15：变频器信息67参数组 16：数据读数705. 参数列表756. 疑难解答79索引80VLT ®Micro Drive FC 51目录1. 安全性VLT® Micro Drive FC 51 11.安全性1.1.1.高压警告连接到主电源时，变频器带有危险电压。

如果电动机或变频器安装不当，可能导致设备损坏甚至人身伤亡。

因此，必须遵守本手册的说明以及国家和地方的规章和安全规定。

1.1.2.安全说明•确保变频器已正确接地。

•当变频器同电源相连时，请勿拔掉主电源插头、电动机插头或其它电源插头。

•防止用户接触供电电压。

•按照国家和地方法规进行电动机过载保护。

•接地漏电电流大于 3.5 mA。

•[OFF]（停止）键不是安全开关。

它不能将变频器与主电源断开。

1.1.3.认证1.1.4.一般警告警告：即使设备已断开与主电源的连接，触碰电气部件也可能会导致生命危险。

此外还应确保其它电压输入也已经断开（直流中间电路的连接）。

请注意，即使 LED 熄灭，直流回路上也可能存在高压。

在接触 VLT Micro Drive 的任何可能带电部分之前，对于所有规格，请等待至少 4分钟的时间。

仅当特定设备的铭牌上规定了更短的等待时间，才允许更短的时间。

漏电电流VLT Micro Drive FC 51 的接地漏电电流超过 3.5 mA。

● 内置射频干扰滤波器
- 节省成本和空间
3
简洁的设计 卓越的品质
真正的可靠性和最大运行时间
可并排安置，真正节省空间
紧凑 的书 本型 设计 使变 频器 可真正 并 排安装，无需降容。
最少的灰尘侵入
VLT®Micro Drive FC51系 列 变 频 器 的 设计 可避 免电 子元 器件 的强 制通风 。 印刷电路板在机内得到充分防护。
可远程安装 本地控制面板 发光显示
导航按钮
指示灯 运行按钮
两种控制面板版本 电位器可选
控制面板为实际大小 高×宽×深＝８５×６５×２０mm
(深度＝28mm 配电位器)
内置智能逻辑控制器
智 能逻 辑 控制 器是一 种能使 变频 器 、电 机 和应 用 设备 共同配 合运行 的简 单 但却 非常灵巧的方法。 智 能逻 辑 控制 器能监 测任何 可被 描 述为 “ true（ 真） ”或“ false（ 假） ” 的参 数。
小型通用变频器
VLT®Micro Drive FC51系列变频器是一 款可 控制 22kW及 以下 交流电机 的通 用 变频器。
体积小——性能高
尽管体积小巧，调试方便，但VLT®Micro Drive FC51系列变频器即使在复杂应用场 合照样能通过参数设置实现完美运作。有约一百个参数可以设置用来优化能效和运 行。
● 过程比例积分（PI）控制器 ● 自动能量优化（AEO） ● 自动电机匹配（AMA）
- 无需外部控制器 - 降低能量消耗 - 开发电机的全部潜能
● 150%电机转矩可达一分钟 ● 跟踪启动（跟踪自由旋转的电机） ● 电子热继电器（ETR） ● 智能型逻辑控制器
- 无需功率更大的变频器 - 精益运行 运行时间更长 - 代替外部电机保护 - 多数情况下无需PLC

3．00
根据用户调整
4-**极限和报警
4-10
电机速度方向
正转[0]
双向[2]
4-12
电机速度低极限
0．0HZ
0．0HZ
4-13
电机速度高极限
65．00HZ
根据用户最高速度
5-1*数字量输入点功能设定
5-10
端子18
启动[8]
启动[8]
5-11
端子19
反转方向[10]
启动反转[11]
5-12
端子27
复位[1]
复位[1]
5-13
端子29
点动[14]
点动[14]
5-14
端子33
预置第一段频率[16]
[16]
14-2*故障复位
14-20
故障复位
手动复位[0]
无限次复位[13]
注：1）设置启动延时[参数1-71]，主要是考虑变频器启动启动时候电子抱闸还没有打开时候，防止变频器过流，也就是说让电子抱闸可靠打开后变频器运行。也可以对变频器停止最小频率的调整[参数1-82]。
2．重要的参数设置表（一般没有说明该参数为出厂的设定）参数号参数说明工厂设定
用户设定
备注
1-2电机数据
1-20
电机功率KW
视变频器大小
电机名牌上
当参数20、22、23、24、25设定完成时，将25设定ON，按面板上HAND ON，进行识别
1-22
电机电压VAC
视变频器大小
电机名牌上
1-23
电机的频率
2）端子27与20号公共端子短接，将端子27设定复位功能，参数14-20设定为无限次复位，防止变频器跳闸手动复位，也最好是不短接。
主要是方便设定

2. 机械安装
2.1. 开始之前
2.1.1. 检查清单
打开变频器包装时，确保设备完好无损。检查包装中是否含有下述项： • VLT Micro Drive FC 51 • 快速指南
可选：LCP 和/或去耦板。
2. 机械安装
2
2.2. 并排安装
图 2.1: 箱内物品。
Danfoss VLT Micro Drive 可以与 IP 20 规格的设备并排安装。为了实现冷却目的，其上方和下方都需要留出 100 mm 的间隙。有关环境的一般信息， 请参阅第 7 章，规范。
过电流保护： 通过提供过载保护，可以避免系统中的电缆过热。请始终根据国家的相关法规执行过电流保护。保险丝必须是专为保护以下规格的电路而设计的：最大可 提供 100,000 Arms（对称）电流和 480 V 电压。
不符合 UL： 如果不需要遵守 UL/cUL，Danfoss 建议使用表 1.3 中提到的保险丝，这样可以确保符合 EN50178 的规定： 如果不采用建议的保险丝，在发生故障时可能对变频器造成损害。
图 2.2: 并排安装。
MG.02.A2.41 - VLT ® 是 Danfoss 的注册商标
5
2. 机械安装 2.3.1. 机械尺寸
2
VLT ® Micro Drive FC 51 操作手册
图 2.3: 机械尺寸。
注意 在包装的搭盖上可以找到钻孔模板。
功率 (kW)
机架
M1 M2 M3
1 X 200-240 V
33 33 34 35
2
MG.02.A2.41 - VLT ® 是 Danfoss 的注册商标
VLT ® Micro Drive FC 51 操作手册
1. 安全性

0．000
0．000
3-03
最大参考值
50．000
50．000
3-1*频率参考值
3-10 [0]
预置第一段速度参考值
0．00%
一般不需设定
最大参考值[3-02] *该设定值=运行频率
3-10[1]
预置第二段速度参考值
0．00%
根据用户要求高速
3-10[2]
预置第三段速度参考值
0．00%
根据用户要求低速
数号
参数说明
工厂设定
用户设定
备注
0-4*LCP
0-40
LCP[hand on]键
启用[1]
禁用[0]
Amt时设为[1]
0-41
LCP[off/Reset]键
全部启用[1]
仅复位启动[2]
0-42
LCP[auto on]键
启用[1]
禁用[0]
1-2电机数据
1-20
电机功率kw
视变频器大小
电机名牌上
当参数20、22、23、24、25设定完成时，将29设定on，按面板上hand on，进行识别
1-22
电机电压vac
视变频器大小
电机名牌上
1-23
电机的频率
视变频器大小
电机名牌上
1-24
电机电流
视变频器大小
电机名牌上
1-25
电机的转速
视变频器大小
电机名牌上
1-29
电机自动识别amt
off
1-6电机负荷补偿设定
1-60
低速负荷补偿
100%
根据电机负荷来调整，只要电机不00hz
根据用户最高速度
5-1*数字量输入点功能设定

要求：张力摆杆在低位时不转动（串联微动开关去常闭18号启动端子）。
摆杆从低位起来时，慢转（7-34=5），到中间点时开始转动，上升越快，速度上升越快。上升的慢，则速度上升的也慢。
到高点时按最大速度运行（3-03=80HZ、4-14=80HZ、6-15=80HZ）与最高限定频率无关。
下降刚反之。到低点为零速。
积分时间
28
7-38
0
1
过程前馈因素
14-22=2恢复出厂值,0-50=1 COPY参数快速可以调速加减速时间3-40~42
80
电机速度上限
4-10=2双向?
20
6-01
0
2
断线功能
5-10=8启动18
21
6-10
0.07
1.5V
端子低电压
22
6-15
50
80
反馈值上限
23
6-19
0
0
滤波时间
24
7-20
0
1选反Leabharlann 信号输入257-30
0
1
过程PI控制正/反
26
7-33
0.01
2
比例积分
7-32=0?
27
7-34
9999
5

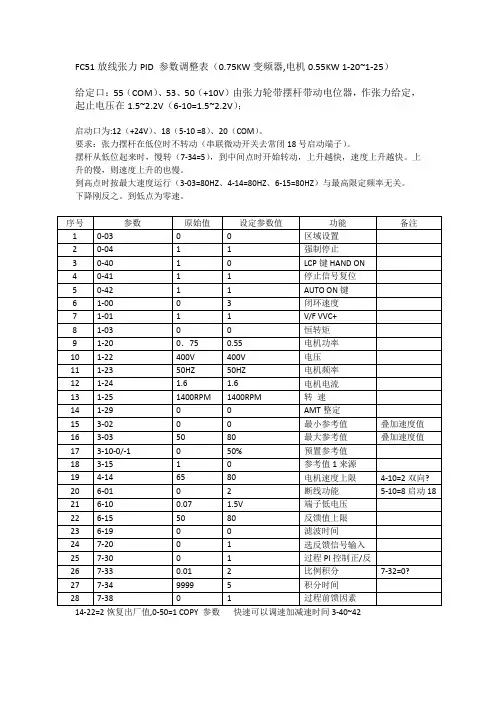

FC51放线张力PID参数调整表（0.75KW变频器,电机0.55KW 1-20~1-25）
给定口：55（COM）、53、50（+10V）由张力轮带摆杆带动电位器，作张力给定，起止电压在1.5~2.2V（6-10=1.5~2.2V）；
启动口为:12（+24V）、18（5-10 =8）、20（COM）。
电压
11
1-23
50HZ

目录1. 安全性3安全说明3认证3一般警告3避免意外启动4开始维修工作之前52. 简介7类型代码73. 编程9如何编程9使用 MCT-10 编程9使用 LCP 11 和 LCP 12 编程9状态菜单11快捷菜单11主菜单124. 参数说明13参数组 0：操作/显示13参数组 1：负载/电动机17参数组 2：制动26参数组 3：参考值/加减速29参数组 4：极限/警告35参数组 5：数字输入/输出38参数组 6：模拟输入/输出43参数组 7：控制器49参数组 8：通讯51参数组 13：智能逻辑56参数组 14：特殊功能64参数组 15：变频器信息67参数组 16：数据读数705. 参数列表756. 疑难解答79索引80VLT ®Micro Drive FC 51目录1. 安全性VLT® Micro Drive FC 51 11.安全性1.1.1.高压警告连接到主电源时，变频器带有危险电压。

如果电动机或变频器安装不当，可能导致设备损坏甚至人身伤亡。

因此，必须遵守本手册的说明以及国家和地方的规章和安全规定。

1.1.2.安全说明•确保变频器已正确接地。

•当变频器同电源相连时，请勿拔掉主电源插头、电动机插头或其它电源插头。

•防止用户接触供电电压。

•按照国家和地方法规进行电动机过载保护。

•接地漏电电流大于 3.5 mA。

•[OFF]（停止）键不是安全开关。

它不能将变频器与主电源断开。

1.1.3.认证1.1.4.一般警告警告：即使设备已断开与主电源的连接，触碰电气部件也可能会导致生命危险。

此外还应确保其它电压输入也已经断开（直流中间电路的连接）。

请注意，即使 LED 熄灭，直流回路上也可能存在高压。

在接触 VLT Micro Drive 的任何可能带电部分之前，对于所有规格，请等待至少 4分钟的时间。

仅当特定设备的铭牌上规定了更短的等待时间，才允许更短的时间。

漏电电流VLT Micro Drive FC 51 的接地漏电电流超过 3.5 mA。

丹佛斯VTL FC51变频器端子控制正反转如何设置
12和27必须短接，18是启动19是反转，当12和18短接变频器默认的是顺时针方向转动，当12和18和19三个端子同时短接电机是逆时针方向旋转。

注意：只是12和19短接电机是不会反转的，必须要加上18端子，18号端子是启动端子不管正转还是反转12和18必须导通，27号端子是紧急停止，不接将会无法启动，当然可以修改参数将27号端子变为无功能，这样的情况下就可以不接了。

电位器调速：50 53 55 其中53为电位器中间的那根线。

制动电阻：那得看你是内置制动单元还是外置制动单元了，内置：三相输出端的边上有BR+，BR-把电阻两端接上就可以了。

外置：在直流母线端接刹车单元然后接制动电阻。

2．重要的参数设置表（一般没有说明该参数为出厂的设定）参数号参数说明工厂设定用户设定备注1-2电机数据1-20电机功率 KW视变频器大小电机名牌上当参数 20、 22、 23、1-22电机电压 VAC视变频器大小电机名牌上24、 25 设定达成时，1-23电机的频次视变频器大小电机名牌上将 25 设定 ON，按面板上 HANDON，进行辨别1-24电机电流视变频器大小电机名牌上1-25电机的转速视变频器大小电机名牌上1-29电机自动辨别 AMT OFF1-6电机负荷赔偿设定1-60低速负荷赔偿100%依据电机负荷来调整，一般不设定1-61高速负荷赔偿100%只需电机可是流就能够1-62滑差赔偿100%1-7启动功能调整1-71启动时间延时0． 0S大于刹车翻开时间防止启动过流1-72启动功能惯性 / 延不时间惯性 / 延不时间1-8停止功能调整1-80惯性 /DC 直流刹车惯性惯性1-82停止的最小频次0． 00HZ依据用户调整3-0*参照值（频次）极限3-02最小参照值0． 0000． 0003-03最大参照值50． 000100．000主假如方便设定3-1*频次参照值3-10 [0]预置第一段速度参照值0．00%依据用户要求高速最大参照值 [3-02] *3-10[1]预置第二段速度参照值0．00%依据用户要求低速该设定值 =运转频次3-15/1617参照源无功能3-4加减速时间调整13-41加快时间 13． 00依据用户调整3-42减速时间 23． 00依据用户调整4-**极限和报警4-10电机速度方向正转 [0]双向 [2]4-12电机速度低极限0．0HZ0． 0HZ4-13电机速度高极限65．00HZ依据用户最高速度5-1*数字量输入点功能设定5-10端子 18启动 [8]启动 [8]5-11端子 19反转方向 [10]启动反转 [11]5-12端子 27复位 [1]复位 [1]5-13端子 29点动 [14]点动 [14]5-14端子 33预置第一段频次 [16][16]14-2*故障复位14-20故障复位手动复位 [0]无穷次复位 [13]注： 1）设置启动延时[ 参数 1-71] ，主假如考虑变频器启动启动时候电子抱闸还没有翻开时候，防备变频器过流，也就是说让电子抱闸靠谱翻开后变频器运转。

FC51系列变频器的闭环过程控制功能
概述：
丹佛斯FC51系列变频器具有响应时间快、功能强大等特点，其内置的过程PID控制功能，在要求恒压力、恒温度、恒流量等工业场合的应用非常广泛。

丹佛斯FC51系列变频器在开环速度控制中将转速误差控制在+/-23rpm之内(150-3600rpm)。

如果对转速精度有更高的要求，可以采用速度闭环的方式：通过速度传感器反馈信号与给定信号的比较进行PI运算，控制电机的实际转速，可将转速误差控制在+/-7.5rpm之内(30-3600rpm)。

参数设置：
（以四极电动机为例，由电位器给定转速信号）：
参数设定表：
总结
以上是一套标准参数，在个行业的具体应用中做适当的微调即可。

在运行过程中，保证了管网压力的稳定，并且节能效果明显，受到客户的广泛好评。
