市政道路资料的整理

市政公路工程管道工程、道路工程资料员培训教程西安市政道桥一分公司雷琳1160602654前言为了使中轴线各项目部现场资料书写规范、统一，资料与试验报告、原材料合格证保持一致，减少返工，使资料与试验、施工进度同步，进行此次培训。

项目经理：薛健，资质证号：陕161060801690工程名称以施工图名称为准资料整理依据：⑴《城镇道路工程施工与质量验收规范》CJJ1-2008⑵《市政排水管渠工程质量检验评定标准》CJJ3-90⑶《西安市市政基础工程监督监理施工管理文件汇编》⑷《建设工程文件归档整理规范》GB/T50328-2001几点要求：一、工地资料员要加强与试验员、工长、材料员、库管员的沟通，确保资料日期、试验报告中批号、制件日期、合格证编号等相符，做到环环相扣，保证自检资料的统一，并及时填写见证记录及工程材料/构配件/设备报审表。

二、上交资料时，要有详细清单，内容按井段或桩号连续排列，每井段或桩号资料按工序罗列整齐。

三、表格填写要求：1、字体：宋体；字号：5号。

2、工序质量评定表：（陕）质评表3要求主要工程数量应填写清楚、计量准确；外观检查项目按标准要求填写，有评定意见；应检点数是按工程量的抽检频率得出的，应反映出工序的工程量，检测项目应按相应的规定值或允许偏差作比较，在实测栏目中应填写齐全，并请监理人员签署，签字手续完全，评定语言规范。

3、隐蔽验收检查记录（陕）质检表4凡被下道工序部位所隐蔽的，在隐蔽前必须进行验收检查，必要时可留影像资料作记录。

同时，填写检查结果及处理意见和隐蔽范围内的各种管线设施情况，并报监理单位签认。

排水管道工程进场后，试验员及时送检，内容有：土的击实标准（轻型）、土的液塑限、白灰、水泥、砂、石、砖等原材料，灰土击实标准、灰剂量曲线，资料员应及时与试验员沟通、索要相关的试验报告并保存。

管道工程工序划分为：沟槽、垫层、安管、接口、管座、顶管、检查井、闭水、回填。

下面按每道工序涉及的表格内容、试验项目讲述资料如何规范填写。

市政工程施工技术资料管理规定第一章总则第一条为了加强市政工程施工技术资料的规范化管理、提高工程质量和企业的管理水平,根据国家有关规范、标准和规定，制定本规定。

第二条本规定报称市政工程包括道路、桥梁、排水、雨、污水厂及防洪等工程。

凡从事上述工程的施工企业均按本规定执行。

第三条市政工程施工技术资料是施工过程中施工单位依据有关规定所做的文字记录、图纸、表格、音像等到应当归档的资料，它是评定工程质量、竣工交付使用的必要条件，也是对工程进行检查、维护、管理、使用、改建和扩建的依据。

第四条市政工程施工技术资料主要项目按统一规定表格表式（见附件）。

未有统一规定表格的，各地区可根据需要自行拟定.第二章管理与职责第五条市政工程施工技术资料的管理工作由施工企业负责.施工企业应加强对施工技术资料工作的管理的领导，建立和健全技术资料管理部门,制定岗位责任制。

第六条施工企业负责汇集、整理所承包工程范围内的工程施工技术资料。

并建立健全技术资料管理部门，制定岗位责任制。

实行总承包的工程项目，总包单位还应负责汇集、整理各分包单位编制的有关施工技术资料。

第七条工程施工技术资料应随施工进度及时整理,所需表格一律按本规定中的附表格式认真进行填写，做到字迹清楚，项目齐全、准确、真实。

第八条工程施工技术资料必须真实地反映工程的实际情况,保证完整、准确,必须由各级施工技术负责人审核.竣工后资料成果应由企业技术负责人和法人代表签字并加盖单位公章。

第九条建设单位与施工企业在签订施工合同时，应对施工技术资料的编制责任和移交期限做出明确规定。

第十条施工企业应把施工技术资料的管理体制纳入企业的奖罚制度,对涂改、伪造、随意抽撤或损毁、丢失等玩忽职守造成资料不合格的，应按有关规定予以处罚。

情节严重构成犯罪的依法追究刑事责任。

第十一条工程施工技术资料,按照建设单位及其他有关单位需要的份数进行编制,编制单位应保存一份。

主要的工程按有关规定执行。

资料档案应由企业统一保管。

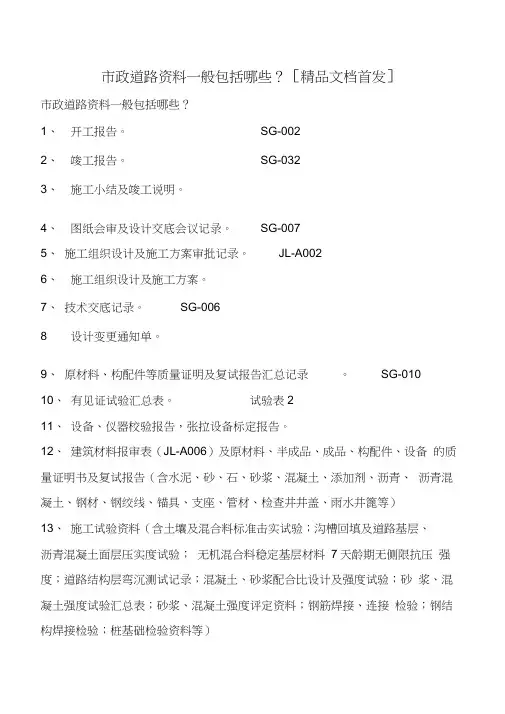

市政道路资料一般包括哪些？［精品文档首发］市政道路资料一般包括哪些？1、开工报告。

SG-0022、竣工报告。

SG-0323、施工小结及竣工说明。

4、图纸会审及设计交底会议记录。

SG-0075、施工组织设计及施工方案审批记录。

JL-A0026、施工组织设计及施工方案。

7、技术交底记录。

SG-0068 设计变更通知单。

9、原材料、构配件等质量证明及复试报告汇总记录。

SG-01010、有见证试验汇总表。

试验表211、设备、仪器校验报告，张拉设备标定报告。

12、建筑材料报审表（JL-A006）及原材料、半成品、成品、构配件、设备的质量证明书及复试报告（含水泥、砂、石、砂浆、混凝土、添加剂、沥青、沥青混凝土、钢材、钢绞线、锚具、支座、管材、检查井井盖、雨水井篦等）13、施工试验资料（含土壤及混合料标准击实试验；沟槽回填及道路基层、沥青混凝土面层压实度试验；无机混合料稳定基层材料7天龄期无侧限抗压强度；道路结构层弯沉测试记录；混凝土、砂浆配合比设计及强度试验；砂浆、混凝土强度试验汇总表；砂浆、混凝土强度评定资料；钢筋焊接、连接检验；钢结构焊接检验；桩基础检验资料等）14、施工记录------ 含桩基施工记录（包括：钻挖孔桩施工记录汇总表SG-S016;钻挖孔桩成孔质量检查记录SG-S015;钻孔桩钻进记录SG-S018/SG-S019钻孔桩水下混凝土浇筑记录SG-S017混凝土施工记录SG-034/SG-035/SG-037 ;设备安装与调试记录（见相应试验表）；预应力施工记录（包括：预应力张拉数据表SG-S012预应力张拉记录SG-S013;预应力孔道压浆记录SG-S014）；管道、箱涵顶推进记录SG-S010/SG-S011;构筑物沉降观测记录SG-033等。

15、施工测量放线报审表JL-A001及测量复核及预检记录（含控制点复核SG-S008/SG-S007定位放线测量及复核记录SG-S009主要结构模板、桥梁支座安装等预检记录SG-S002）16、隐蔽工程检查验收记录（含地基验槽SG-T026主体结构钢筋、预应力筋及孔道、结构焊接、桥面铺装下的隐蔽部分、桥面伸缩缝预埋件等SG-013）17、工程质量检验评定表（含工序质量评定表SG-S001部位工程评定表—质评表2及单位工程资料评定表-质评表1）18、使用功能试验记录（含管道闭水试验SG-S006水池满水试验-试验表36、电气设备接地试验一试验表49/试验表50、桥梁荷载试验等）19、质量事故报告20、竣工测量资料三、竣工图1、中标通知书2、施工许可证3、工程施工合同4、工程招标文件5、工程投标文件a. 技术标涵b. 商务标涵6、开工报告a. 材料进场使用申请表b. 设备进场使用申请表c. 单位工程施工组织设计7、交桩记录表8水准点复核记录9、施工技术交底10、设计补充图及设计变更通知单11、混凝土、砂浆配合比12、标准击实13、灰剂量曲线14、工程使用材料质保书15、原材料复试报告16、工程竣工小结17、工程竣工图18、灰土压实度、灰剂量检测报告19、水泥石灰土压实度、灰剂量检测报告20、二灰碎石密实度、灰剂量检测报告21、灰土、二灰土、二灰碎石无侧限22、土基、二灰碎石沥青弯沉检测报告23、沥青路面钻孔取芯检测报告24、沥青料检测报告25、混凝土、砂浆抗压强度检测报告26、混凝土、砂浆抗压强度统计评定表27、沥青混合料到场及摊铺测温记录28、工序报验资料29、道路实测高程成果表当然，这是最全的道路工程资料目录，对于所做的工程，可以在这其中进行取舍，比如，道路的结构层并没有做沥青，所有关于沥青方面的资料就可以不要，而换成路面所用材料的报告，明白？对于图纸都没有的工程，可能很多东西都不需要了，可以把清单给监理看下，让他告诉你哪些需要做。

市政道路施工顺序及内容全面熟悉图纸包括：道路、排水、桥梁、交通、电力、照明、景观工程熟读图纸说明进行个人备案内容包括：道路工程：道路类别：城市支路道路级别：一级设计车速：40Km/h路面等级：高级路面。

一般要求：道路高程与现有地面高程相差不大，对填方部分采用1:1.5土质边坡，挖方部分采用1：1放坡处理以稳定边坡。

土基土质较差时应换尽不良土，如淤泥、建筑垃圾等不符合设计要求的土，必须全部清除，分层换填。

纵断面设计：在道路纵断面设计中，在满足道路平顺及与相交道路平顺相接的基础上，充分考虑设计道路与相邻现状地面高程接顺。

设计考虑因素：1.本道路沿线地形、水文地质条件及永久性建筑物室内外地坪高。

2.本道路排水管线覆土以及过路涵洞等结构物对路面设计高程的要求。

3.相邻现状高程，本片区道路竖向设计。

4.按城市道路纵断面设计原则设计。

经过综合考虑，道路设计基本与现状地势一致，道路最大纵坡2.003%，最小纵坡0.441%。

路面结构及要求上面层：4cm厚SBS改性沥青混凝土AC-13F，中面层：5cm厚AC-16C中粒式沥青混凝土，下面层：6cm厚AC-20C粗粒式沥青混凝土，基层：30cm厚5%水泥稳定砂砾，垫层：30cm厚级配砂砾石。

每层结构弯沉值排水工程：管线位置及排水流向:根据规划要求,对XXX排水系统施工污水管道1条、雨水管道1条，其中雨水管道距道路中线南侧2.0米，污水管道距道路中线北侧2.0米。

污水排入滨河北路已建污水管道，在穿越现状自来水管道时采用顶管方式从自来水管底穿过。

雨水主要排入红光左支渠，部分路面雨水排入xxx排水管。

根据地勘成果，勘察范围内及其沿线路及其附近无影响工程稳定性的不良工程地质作用存在。

对地勘报告所列特殊地质条件的处理措施及增加工程数量详见《工程数量表》，工程结算应以现场核实确定之实际发生量为准排水。

在道路纵坡低点及交叉口最低点增设雨水口，管道安装时，宜按先下游后上游次序安装，管道承口朝向施工前进的方向。
