运算放大器基本电路大全!引言我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。

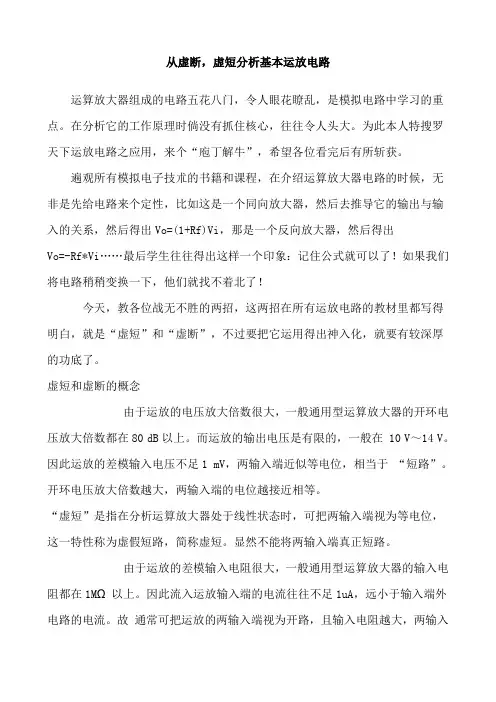

从虚断，虚短分析基本运放电路运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大。
为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位看完后有所斩获。
遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！今天，教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
虚短和虚断的概念由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。
而运放的输出电压是有限的，一般在 10 V～14 V。
因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。
运算放大器基本电路大全运算放大器电路大全我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC －，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
典型系统运放电路1.非反馈放大器：输入信号直接送到系统运算放大器非反向输入端，反向输入端接地或接一个参考电平，输出信号从反向输出端取出。
这种电路可用于信号放大、直流阻抗转换和差动信号测量等。
2.反馈放大器：在非反馈放大器中引入反馈回路，将一部分输出信号送回到反向输入端，以降低放大器的增益、提高稳定性和信噪比、改善线性度等。
根据反馈回路的类型，可分为电压负反馈放大器、电流负反馈放大器、电压正反馈放大器和混合反馈放大器等。
3.运算放大器比较器：可以将系统运放看成是一个带有特殊输出功能的非反馈放大器。
当输入信号的幅值超过某个阈值时，输出信号将快速跳变，用于比较两个信号大小、产生脉冲等。
4.运算放大器积分器：将输入信号进行积分运算，输出信号是输入信号的积分结果，用于信号积分、频率滤波、直流平衡等。
5.运算放大器微分器：对输入信号进行微分运算，输出信号是输入信号的微分结果，用于高频滤波、频率反馈控制等。
6.运算放大器振荡器：定频振荡器和可调频振荡器是一种特殊的反馈放大器，用于产生一定幅值和频率的正弦波信号。
可应用于信号源、时钟发生器、音频振荡器等。
7.运算放大器比例放大器：输入信号的增益为一个比例系数，输出信号的幅度是输入信号幅度和比例系数的乘积，用于信号放大、补偿、动态调整等。
8.运算放大器差动放大器：用于对两个输入信号进行差分放大，可用于电桥测量、温度差分采样、放大差分信号等。
9.运算放大器滤波器：将输入信号分为各种频率分量，用于滤波、信号分析、音调控制等。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
10.运算放大器多路选择器：多个输入信号通过选择器选取一个输入信号输出，用于信号选择、数据分配、数据开关等。
