容积式压缩机技术手册pdf
容积式压缩机技术手册是压缩机行业中非常重要的一本资料，本文将从以下几个方面进行讨论：容积式压缩机的原理、构成和工作流程以及特点和使用注意事项等方面。
一、容积式压缩机的原理
容积式压缩机的原理是利用压缩机中的腔室来压缩空气，这种腔室是由活塞和缸体构成的。
当活塞顶部升起时，腔室会扩大，空气通过进气阀进入腔室；当活塞下降时，腔室会缩小，空气被压缩并通过出气阀流出腔室。
二、容积式压缩机的构成和工作流程
容积式压缩机主要由气缸、活塞、进气阀、出气阀、曲轴、连杆和减震装置等构成。
工作流程分为四个步骤：
第一步：活塞向上运动，缸体容积增大，压缩机吸入空气；
第二步：活塞向下运动，缸体容积减小，空气被压缩；
第三步：压缩结束，活塞再次向上运动，压缩机吸入空气；
第四步：活塞再次向下运动，将压缩空气排出。
三、容积式压缩机的特点及使用注意事项
1.容积式压缩机的压缩比较低，适合中低压力的空气压缩，不适合高压力的压缩。
2.容积式压缩机的密封性能较差，在高速运转的情况下容易出现泄漏。
3.容积式压缩机需要更多的维护，经常检查活塞、进气阀和出气阀的状态，并定期更换润滑油。
4.在使用容积式压缩机时，需要注意不要过度压缩，否则会导致设备故障和安全隐患。
总之，容积式压缩机是一种常见的空气压缩机，具有一定的优点和缺点。
通过对容积式压缩机的原理、构成和工作流程以及特点和使
用注意事项的了解，我们可以更好地维护和使用压缩机，确保设备运行稳定、安全。
容积式压缩机原理容积式压缩机是一种将气体从低压缩变为高压的压缩机。
它基于容积变化原理和列车活塞式压缩机的同样工作原理。
这种压缩机的优点是结构简单，可靠耐用。
这篇文章将详细介绍容积式压缩机的原理，包括工作原理、结构特点等方面。
一、容积式压缩机的基本原理容积式压缩机通过活塞往复运动来改变压缩腔的容积，从而将气体压缩。
在压缩过程中，气体被挤压缩小，同时增加了它的压强。
当气体达到一定压力时，就可以将其输出到需要的地方。
这种压缩机可以通过多种能源进行驱动，包括电力、燃气、液压等。
容积式压缩机的优点是结构简单、体积小、维护方便。
其中最重要的特点是能够保持相对恒定的压缩比。
这对于许多工业应用来说是至关重要的，例如气体化学反应或气体驱动设备。
二、容积式压缩机的结构特征容积式压缩机主要由以下部分组成：1. 缸体：在压缩过程中，气体被挤压缩小，对缸体的承受力有一定的要求。
通常, 缸体采用铸铁或钢板焊接制成。
为了防止气体泄露，一般在缸体上采用密封装置。
还可以在缸盖上安装阀门和传感器，以便对压缩过程进行监控和控制。
2. 活塞和活塞杆：活塞是容积式压缩机的核心部件，负责压缩气体。
活塞杆连接活塞和曲轴，它转换了活塞的往复运动成为旋转运动。
3. 曲轴和支撑轴承：曲轴连接了活塞杆，并将活塞的往复运动转化为旋转运动。
支撑轴承支撑着曲轴并减少摩擦。
4. 进气口和出气口：进气口将气体引入压缩机的压缩室。
出气口则将压缩好的气体引出压缩机。
在进气口和出气口上通常要安装阀门来控制气体通道。
三、容积式压缩机的工作过程容积式压缩机的工作过程可以分为两个阶段：吸气阶段和压缩阶段。
1. 吸气阶段在吸气阶段，活塞从缸体底部运动到缸体顶部，使压缩室的体积增加，形成一个低压区域。
同时进气口的阀门打开，将外部气体吸入压缩机。
由于压缩室体积的扩大，气体的密度变得很小，而压力也随之下降。
当活塞到达顶部时，进气阀关闭，接着活塞往下运动，减小压缩室体积，将外部气体推向出气口方向。

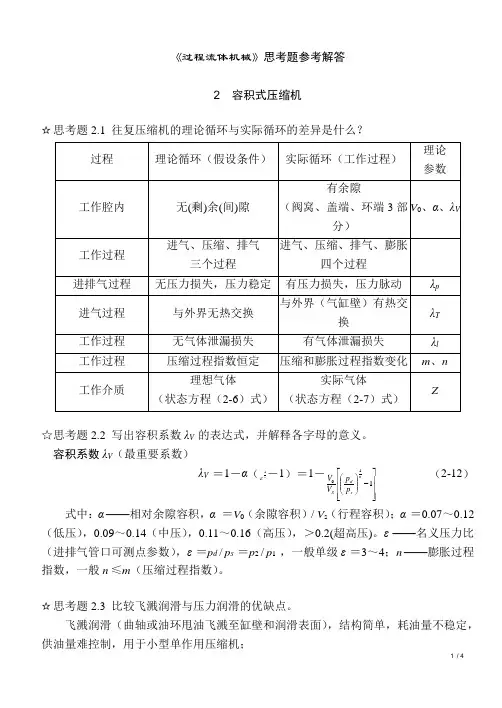

《过程流体机械》思考题参考解答2 容积式压缩机☆思考题2.1 往复压缩机的理论循环与实际循环的差异是什么？☆思考题2.2 写出容积系数λV 的表达式，并解释各字母的意义。
容积系数λV （最重要系数）λV ＝1－α（n1ε－1）＝1－⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎪⎪⎭⎫⎝⎛110ns d S p p V V （2-12）式中：α ——相对余隙容积，α ＝V 0（余隙容积）/ V s （行程容积）；α ＝0.07～0.12（低压），0.09～0.14（中压），0.11～0.16（高压），＞0.2(超高压)。
ε ——名义压力比（进排气管口可测点参数），ε ＝p d / p s ＝p 2 / p 1 ，一般单级ε ＝3～4；n ——膨胀过程指数，一般n ≤m （压缩过程指数）。
☆思考题2.3 比较飞溅润滑与压力润滑的优缺点。
飞溅润滑（曲轴或油环甩油飞溅至缸壁和润滑表面），结构简单，耗油量不稳定，供油量难控制，用于小型单作用压缩机；压力润滑（注油器注油润滑气缸，油泵强制输送润滑运动部件），结构复杂（增加油泵、动力、冷却、过滤、控制和显示报警等整套供油系统油站），可控制气缸注油量和注油点以及运动部件压力润滑油压力和润滑油量，适用大中型固定式动力或工艺压缩机，注意润滑油压和润滑油量的设定和设计计算。
☆思考题2.4 多级压缩的好处是什么？多级压缩优点：①.节省功耗（有冷却压缩机的多级压缩过程接近等温过程）；②.降低排气温度（单级压力比小）；③.增加容积流量（排气量，吸气量）（单级压力比ε降低，一级容积系数λV 提高）；④.降低活塞力（单级活塞面积减少，活塞表面压力降低）。
缺点：需要冷却设备（否则无法省功）、结构复杂（增加气缸和传动部件以及级间连接管道等）。
☆思考题2.5 分析活塞环的密封原理。
活塞环原理：阻塞和节流作用，密封面为活塞环外环面和侧端面（内环面受压预紧）；关键技术：材料（耐磨、强度）、环数量（密封要求）、形状（尺寸、切口）、加工质量等。
