线圈的浸漆种类

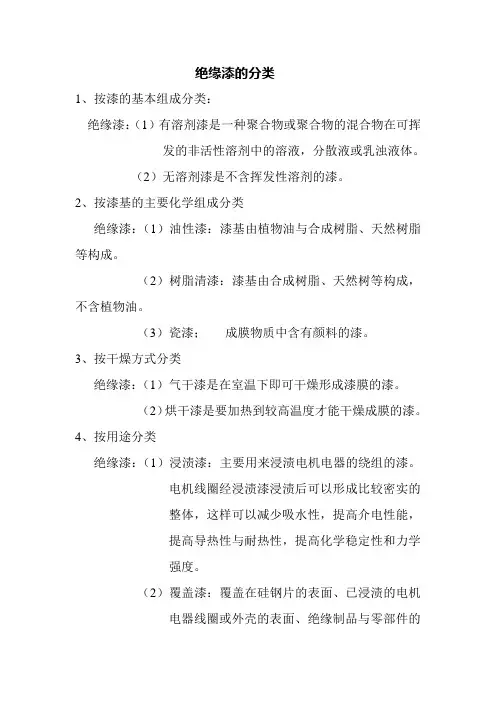

绝缘漆的分类1、按漆的基本组成分类：绝缘漆：（1）有溶剂漆是一种聚合物或聚合物的混合物在可挥发的非活性溶剂中的溶液，分散液或乳浊液体。

（2）无溶剂漆是不含挥发性溶剂的漆。

2、按漆基的主要化学组成分类绝缘漆：（1）油性漆：漆基由植物油与合成树脂、天然树脂等构成。

（2）树脂清漆：漆基由合成树脂、天然树等构成，不含植物油。

（3）瓷漆；成膜物质中含有颜料的漆。

3、按干燥方式分类绝缘漆：（1）气干漆是在室温下即可干燥形成漆膜的漆。

（2）烘干漆是要加热到较高温度才能干燥成膜的漆。

4、按用途分类绝缘漆：（1）浸渍漆：主要用来浸渍电机电器的绕组的漆。

电机线圈经浸渍漆浸渍后可以形成比较密实的整体，这样可以减少吸水性，提高介电性能，提高导热性与耐热性，提高化学稳定性和力学强度。

（2）覆盖漆：覆盖在硅钢片的表面、已浸渍的电机电器线圈或外壳的表面、绝缘制品与零部件的表面，起保护与绝缘的作用。

主要功能是防止机械损伤，防潮，防水，防大气及种污物的作用，也起绝缘作用。

漆包线漆、硅钢片漆、半导体漆、熔粉末都属于覆盖漆。

（3）粘合漆：是将绝缘材料与绝缘材料、绝缘材料与其他材料粘合在一起的漆。

其主要功能是粘合作用。

制作云母制品、复合制品、层压制品所用的漆。

目前我们公司生产的绝缘材料有：滴浸树脂、浸渍树脂、沉浸树脂、灌封树脂、包封树脂、自干漆、平衡胶泥等系列产品。

市场用的绝缘漆：浸渍漆、覆盖漆、硅钢片漆、电磁线用漆、粘合漆、绝缘浸渍纤维制品漆。

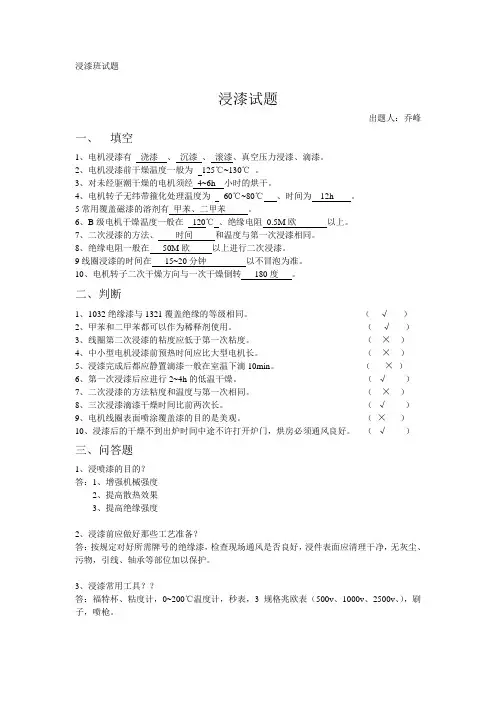

浸漆班试题浸漆试题出题人：乔峰一、填空1、电机浸漆有浇漆、沉漆、滚漆、真空压力浸漆、滴漆。

2、电机浸漆前干燥温度一般为125℃~130℃。

3、对未经驱潮干燥的电机须经4~6h 小时的烘干。

4、电机转子无纬带箍化处理温度为60℃~80℃、时间为12h 。

5常用覆盖磁漆的溶剂有甲苯、二甲苯。

6、B级电机干燥温度一般在120℃、绝缘电阻0.5M欧以上。

7、二次浸漆的方法、时间和温度与第一次浸漆相同。

8、绝缘电阻一般在50M欧以上进行二次浸漆。

9线圈浸漆的时间在15~20分钟以不冒泡为准。

10、电机转子二次干燥方向与一次干燥倒转180度。

二、判断1、1032绝缘漆与1321覆盖绝缘的等级相同。

（√）2、甲苯和二甲苯都可以作为稀释剂使用。

（√）3、线圈第二次浸漆的粘度应低于第一次粘度。

（×）4、中小型电机浸漆前预热时间应比大型电机长。

（×）5、浸漆完成后都应静置滴漆一般在室温下滴10min。

（×）6、第一次浸漆后应进行2~4h的低温干燥。

（√）7、二次浸漆的方法粘度和温度与第一次相同。

（×）8、三次浸漆滴漆干燥时间比前两次长。

（√）9、电机线圈表面喷涂覆盖漆的目的是美观。

（×）10、浸漆后的干燥不到出炉时间中途不许打开炉门，烘房必须通风良好。

（√）三、问答题1、浸喷漆的目的？答：1、增强机械强度2、提高散热效果3、提高绝缘强度2、浸漆前应做好那些工艺准备？答：按规定对好所需牌号的绝缘漆，检查现场通风是否良好，浸件表面应清理干净，无灰尘、污物，引线、轴承等部位加以保护。

3、浸漆常用工具？？答：福特杯、粘度计，0~200℃温度计，秒表，3规格兆欧表（500v、1000v、2500v、），刷子，喷枪。

4、电机浸漆干燥前的预热有何要求？答：干燥温度一般为125℃±5℃时间为大型电机8~12h，小型电机4~6h对未经驱潮干燥处理的电机须经8~20h的烘干，绝缘电阻一般不小于50M欧。

电机绕组浸漆是电机制造中常见的工艺步骤，其主要作用有以下几个方面：
1. 绝缘保护：电机绕组浸漆后，绕组表面会形成一层均匀的漆膜，能够有效地阻隔外界湿气、灰尘和化学物质的侵入，提供良好的绝缘保护，防止绕组发生绝缘击穿或短路故障。

2. 机械固定：浸漆后的绕组能够形成一层坚固的保护层，能够有效地固定绕组的线圈和线条，增强其机械强度和稳定性，防止绕组在运行过程中因振动或外力而发生移位或损坏。

3. 散热：电机绕组浸漆后，漆膜能够提高绕组表面的光滑度，有助于散热和降温，减少电机在运行过程中因温度过高而导致的绕组绝缘老化和故障。

4. 减少噪音：浸漆后的绕组表面光滑，能够减少绕组在运行过程中产生的振动和噪音，提高电机的运行平稳性和静音性。

5. 防腐蚀：浸漆后的绕组能够形成一层密封的保护层，能够有效地防止绕组受到外界潮湿、腐蚀和化学物质的侵蚀，延长电机的使用寿命。

综上所述，电机绕组浸漆是一项重要的工艺步骤，能够提高电机的绝缘性能、机械强度和稳定性，保护绕组不受外界环境和工作条件的影响，延长电机的使用寿命，提高其安全性和可靠性。

电机绝缘浸漆的目的
电动机重绕线圈后要进行浸渍处理，其目的是：
1）提高机械强度
电动机重绕后，尤其低压电动机重绕后，电动机绕组是由各种绝缘件组成的一个松散体，如槽楔、槽绝缘、各种垫条垫纸、端部垫块，以及线圈本身各线匝等都是松散的，如果不经浸渍处理，电动机运行时在电磁应力和电磁振动以及热胀冷缩产生的机械应力作用下，很快就会使各线匝磨损和松散，各部绝缘遭到损伤，尤其温升高、正反转的电动机，损坏更快。

但用绝缘漆浸渍处理后，将电动机所有绝缘件、绝缘材料表面和毛细孔内全部浸入绝缘漆，粘结成一个整体，使绕组机械强度提高，可增加绕组耐各种应力的作用，从而提高电动机的使用寿命。

2）提高绕组导热性和耐热性
电动机重绕线圈在未经浸渍处理前，绝缘结构中各种绝缘材料内部都有微孔存在，各组和绝缘件之间也有空气隙，这些微孔和空气隙内充满空气，空气又是不良的导热体，影响电动机散热。

如果电动机经浸渍后，让绝缘漆填充入各个绝缘材料的微孔和毛细管，以及所有空气隙内，则导热性能就会大大提高，因为绝缘漆导热率为空气的5倍。

普通浸漆的电动机温升比不经浸漆的电动机温升可降低10K，真空浸漆电动机又比普通浸漆的电动机温升降低5K。

电动机被烧毁不是取决于电动机的平均温度，而是取决于绝缘的最热点的温度。

一台电动机绕组各点温度并不相同，相差20℃之多，电动机经浸渍后，使最热温度降低，从而提高了电动机的耐热性能。

3）提高绕组抗外界环境能力
电动机通常是处于有潮湿、碱、盐以及其他有害气体环境中运行，导致绝缘性能加速劣化，甚至发生绝缘击穿现象。

电动机绕组经浸渍处理后就能够减缓外界环境的侵蚀速度的程度。

4）提高电气强度。
