消防、通风专项施工方案

  • 格式：doc
  • 大小：72.50 KB
  • 文档页数：18

施工方案 页脚内容 目 录

第一章 工程概况 ........................................................................................................................................... 2 第二章 资源 ................................................................................................................................................... 3 第三章 本工程使用的施工验收规范 ........................................................................................................... 5 第四章 主要施工方法 ................................................................................................................................... 6 第一节 现场运输及准备工作 ................................................................................................................ 6 1. 通风空调工程 .............................................................................................................................. 6 2. 消防、喷淋工程 .......................................................................................................................... 7 3. 水泵安装 ...................................................................................................................................... 8 4. 通风机安装 .................................................................................................................................. 9 5. 风管安装 ...................................................................................................................................... 9 6. 防火阀的安装 ............................................................................................................................ 10 7. 防腐 ............................................................................................................................................ 10 第二节 降低成本技术措施 .................................................................................................................. 10 第五章 工地人员组织 ................................................................................................................................. 11 第六章 质量保证措施 ................................................................................................................................. 12 第一节 质量保证措施 .......................................................................................................................... 12 第二节 质量责任制 .............................................................................................................................. 13 第三节 质量控制措施 .......................................................................................................................... 13 第四节 成品及设备部件的保护措施 .................................................................................................. 14 第七章 工地安全、文明施工管理计划 ..................................................................................................... 15 第一节 安全技术措施 .......................................................................................................................... 15 第二节 消防保卫措施 .......................................................................................................................... 16 1. 保卫工作 .................................................................................................................................... 16 施工方案 页脚内容I 2. 消防方面 .................................................................................................................................... 16

第三节 现场文明施工管理措施 .......................................................................................................... 17 施工方案

页脚内容2 第一章 工程概况

天河瑞景小区工程总建筑面积为107747.92平方米，是一座以住宅为主及商铺为一体的大型综合性住宅建筑。

本工程分为地下一层车库，局部有人防工程，地上最高住宅建筑8#9#楼为二十九层，建筑物总高度91.5米，18m³消防水箱安装在8#楼顶部位，地下层主要用于地下车库及消防泵房等，地上部分主要住宅其中1#2#楼为商铺及办公用房，7#8#9#10#楼一、二层为商铺。

本住宅小区工程为全现浇框架结构，室内设专用消火栓给水管网，竖向分为高区和低区，由设置在泵房内的消火栓泵进行分区供水。沿建筑物周边设置不少于2组的室外地上式消火栓。地下层设通风机房、消防泵房、空调机房，8#楼地下层设自管配电室、地下一层设发电机、电话总机房等。

天河瑞景工程7#8#9#10#楼为高层住宅建筑、4#5#6#为小高层建筑，全现浇框架剪力墙结构，目前土建结构己基木完成，为此我方在安装过程中要仔细核查落实预留孔洞、预埋件的设置，为今后安装工程打下良好的基础。

工程量大，地下室消防、通风设备多。 本工程设备主要包括消防水泵、排风机、排烟风机、加压风机、消火栓及消火栓箱、水箱、控制箱、动力箱等各型设备，其中消防水泵及喷淋泵、风机等主要材料设备均为建设单位指定品牌。

本工程工程量：通风空调风系统管道平米数为4300平方米，消防、喷淋管长共计18000米。

该工程消防、通风安装项目总工期短，从而为施工计划安排带来一定难度，此外施工场地相对狭窄，也给施工带来相应难度。施工方案

页脚内容3 第二章 资源

1、主要施工机械表： 名称 单位 数量 备注

1 按扣式咬口机 台 2 2 单平窄边咬口机 台 2 3 弯头联合角式咬口机 台 1 4 联合角咬口机 台 1

5 切管套丝机 台 1 6 台式钻床 台 1 7 电焊机 台 2 8 切割机 台 1 9 配电箱 台 3 10 气焊、气割工具 套 1

3、检验，测量和试验设备配备表 序号 名称 单位 数量 备注

1 风速仪 台 1 2 万用表 块 1 3 接地摇表 块 1 4 绝缘摇表 块 1

合集下载

消防通风施工方案

消防通风施工方案

消防通风施工方案一、背景和目的火灾是一种常见的灾害，具有突发性和危险性。

在火灾发生时，人们除了尽快疏散人员外，还需要采取有效的手段来排除烟雾和有害气体，确保人员的安全。

因此，消防通风施工方案至关重要。

本文将介绍一个全面的消防通风施工方案，以确保火灾发生时能够及时排除烟雾和有害气体，保障人员的安全。

二、施工前准备工作1.调研和分析现场情况：需要详细了解建筑物的结构和布局、消防设备的分布以及消防通风的需求。

2.确定通风口和通风方向：根据建筑物的结构和布局，确定通风口的位置和通风的方向，使得烟雾和有害气体能够有效地被排出建筑物外。

3.选择适当的通风设备：根据建筑物的规模和通风需求，选择适当的通风设备，如通风管道、风机和排烟设备。

三、施工步骤1.安装通风管道：根据已确定的通风口和通风方向，安装通风管道。

通风管道应保证通风的畅通和安全。

同时，需要根据建筑物的结构和布局，合理地设置通风管道的路径和高度。

2.安装风机：根据通风管道的长度和通风需求，选择适当的风机并进行安装。

风机应能够提供足够的风量，以保证烟雾和有害气体能够有效地被排出建筑物外。

3.安装排烟设备：根据建筑物的结构和通风需求，选择适当的排烟设备，并进行安装。

排烟设备应能够在火灾发生时迅速排除烟雾和有害气体，确保人员的安全。

4.测试和调试：在施工完成后，需要对通风系统进行测试和调试，确保通风设备的正常运行。

测试过程中，需要模拟火灾发生情况，检查通风系统的响应时间和排烟效果。

四、安全措施1.施工过程中，需要保持施工现场的整洁和秩序，确保工作人员的安全。

2.在进行通风管道安装时，需要确保通风管道的连接牢固，并采取适当的防火措施，以防止火灾发生。

3.在进行通风设备的安装和调试时，需要确保设备的电气接线正确无误，并采取相应的电气安全措施。

4.在进行通风系统测试和调试时，需要在安全的环境下进行，如在专门的试验场地或无人值守区域进行测试，以防止误伤和意外发生。

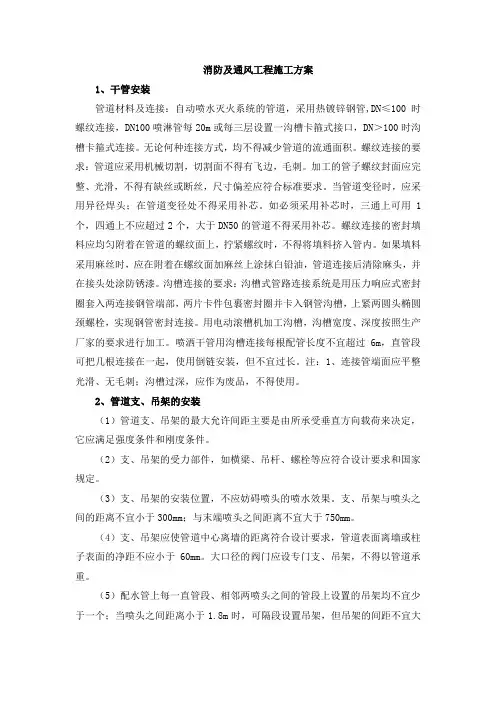

消防及通风工程施工方案

消防及通风工程施工方案

消防及通风工程施工方案1、干管安装管道材料及连接：自动喷水灭火系统的管道，采用热镀锌钢管,DN≤100时螺纹连接，DN100喷淋管每20m或每三层设置一沟槽卡箍式接口，DN＞100时沟槽卡箍式连接。

无论何种连接方式，均不得减少管道的流通面积。

螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。

加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。

当管道变径时，应采用异径焊头；在管道变径处不得采用补芯。

如必须采用补芯时，三通上可用1个，四通上不应超过2个，大于DN50的管道不得采用补芯。

螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。

如果填料采用麻丝时，应在附着在螺纹面加麻丝上涂抹白铅油，管道连接后清除麻头，并在接头处涂防锈漆。

沟槽连接的要求：沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，实现钢管密封连接。

用电动滚槽机加工沟槽，沟槽宽度、深度按照生产厂家的要求进行加工。

喷洒干管用沟槽连接每根配管长度不宜超过6m，直管段可把几根连接在一起，使用倒链安装，但不宜过长。

注：1、连接管端面应平整光滑、无毛刺；沟槽过深，应作为废品，不得使用。

2、管道支、吊架的安装（1）管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定，它应满足强度条件和刚度条件。

（2）支、吊架的受力部件，如横梁、吊杆、螺栓等应符合设计要求和国家规定。

（3）支、吊架的安装位置，不应妨碍喷头的喷水效果。

支、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间距离不宜大于750mm。

（4）支、吊架应使管道中心离墙的距离符合设计要求，管道表面离墙或柱子表面的净距不应小于60mm。

大口径的阀门应设专门支、吊架，不得以管道承重。

（5）配水管上每一直管段、相邻两喷头之间的管段上设置的吊架均不宜少于一个；当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。

消防通风排烟系统安装专项施工方案

消防通风排烟系统安装专项施工方案

防排烟系统安装专项施工方案工程名称:工程地点：施工单位：编制单位：编制人：编制日期：20 年09月27 日审批负责人：审批日期：年月日目录第一章工程概况 (2)第二章项目管理机构的组成和分工 (3)第三章施工方法及施工工艺 (7)第四章施工平面布置 (13)第五章施工难点的技术与管理措施 (14)第六章工程安装总体施工进度计划 (15)第七章施工组织管理与协调 (15)第八章工期保证及其应变措施 (20)第九章主要资源进场配置计划 (24)第十章质量保证措施 (26)第十一章文明施工及安全保证措施 (29)第十二章施工期间防风、防雨及防雷等措施 (34)第十三章成品保证措施 (38)第十四章工程资料管理 (39)第十五章竣工验收 (43)第一章工程概况第一节工程概况工程名称：建设地点：建筑面积：约建筑单位：设计单位：工程质量要求：合格施工合同工期：个日历天。

第二节工程范围1、办理本项目的一切建筑报建、报验、验收等手续，A室内通风排烟系统。

2、承包方式：由承包人包工包料、包质量、包工期、包安全、包验收合格、包拿证、包造价的形式向发包人承包本工程项目。

第二章项目管理机构的组织和分工第一节项目经理部构成我公司将组建安装工程项目部。

项目经理部既是指挥机构，又是责任机构，也是我公司对工程项目实施的全权代表，负责组织工程的实施和落实，在现场进行统一指挥和管理。

针对本工程的规模和特点，我公司高度重视，经认真研究，委派麦章良作为本项目的项目经理组成项目管理机构。

项目部架构如下：指挥层管理层`实施层项目部由指挥层、管理层、实施层组成。

项目指挥层包括项目经理、技术总工程师。

管理层设置四个职能部门：质安部（质安员）、工程管理技术部（各专业施工员）、材料设备部（材料员）、后勤保障部（资料员）。

职能部门发挥管理、指挥、监督、服务、协调的功能。

第二节项目部及其人员职责1．项目部职责1.1 项目经理职责项目经理作为公司驻工地的代表，将全权负责与工程有关的全部事物，主要职责如下：1）实行项目经理负责制，项目经理在工程项目施工中处于重要位置，协助业主、监理工程师对工程项目施工负有全面管理责任，包括质量、安全、进度等各方面。

消防通风安装施工方案

消防通风安装施工方案

一、工程概况本项目位于XX市XX区，总建筑面积约XX万平方米，包含地下车库、地上住宅及商业配套等。

地下车库共三层，地上建筑最高为XX层，建筑总高度为XX米。

本工程消防通风系统采用全现浇框架结构，室内设专用消火栓给水管网，竖向分为高区和低区，由设置在泵房内的消火栓泵进行分区供水。

沿建筑物周边设置不少于2组的室外地上式消火栓。

地下层设通风机房、消防泵房、空调机房，8#楼地下层设自管配电室、地下一层设发电机、电话总机房等。

二、施工准备1. 技术准备：熟悉图纸，了解设计要求，掌握消防通风系统施工工艺。

2. 材料准备：采购消防水泵、排风机、排烟风机、加压风机、消火栓及消火栓箱、水箱、控制箱、动力箱等设备。

3. 人员准备：组织施工队伍，明确各工种人员职责。

4. 施工机具准备：配备通风管道、风机、消防水泵、消防泵房、消火栓箱等设备的安装工具。

三、施工工艺1. 通风管道安装（1）通风管道的安装应遵循“先支后干、先低后高、先上后下”的原则。

（2）通风管道的安装顺序：支架制作、支架安装、通风管道安装、管道试压、管道保温。

2. 消防水泵安装（1）消防水泵的安装位置应符合设计要求。

（2）消防水泵的安装应确保水平度和垂直度。

（3）消防水泵的连接管道应采用耐高温、耐腐蚀材料。

3. 排风机、排烟风机安装（1）排风机、排烟风机的安装位置应符合设计要求。

（2）排风机、排烟风机的安装应确保水平度和垂直度。

（3）排风机、排烟风机的连接管道应采用耐高温、耐腐蚀材料。

4. 消火栓及消火栓箱安装（1）消火栓及消火栓箱的安装位置应符合设计要求。

（2）消火栓及消火栓箱的安装应确保水平度和垂直度。

（3）消火栓及消火栓箱的连接管道应采用耐高温、耐腐蚀材料。

四、施工质量控制1. 严格按照施工规范和设计要求进行施工。

2. 对消防通风设备进行严格的质量检查，确保设备性能符合要求。

3. 对施工过程中的质量问题及时整改，确保工程质量。

4. 施工完成后，对消防通风系统进行全面检查，确保系统运行正常。
