电工基础试卷1

  • 格式：doc
  • 大小：62.50 KB
  • 文档页数：2

严格遵守考试制度，认真思考，仔细答题
神东教育培训中心教学管理站 共2页 第- 1 -页
密
封
线
左
边
不
要
答
题
第
二
期
综
采
煤
机
司机轮训班电工基础试卷 姓 名 考 场

单
位
：
电工基础试卷（A卷）
一、填空题：(每空1分，共30分)
1、电路主要由 、 、 、 四部分组成。在手电筒中，
干电池属于电路的 部分，小灯泡属于电路的 部分。
2、一段导线的电阻为R，如果将它从中间对折后，并为一段新导线，则新电阻值为
。
3、如果把一个24伏的电源正极接地，负极的电位是 。
4、在交流电路中，用电压表测R、L串联电路的电压，当R两端读数为3V，L两端
读数为4V时，则电路总电压是___________；用电流表测量R、C并联电路的电流，
若R支路读数为4A，C支路为3A，则电路的总电流是___________A。
5、在电阻串联电路中，每只电阻两端电压的大小与电阻成 比；在电阻并联
电路中，流经每只电阻电流的大小与电阻成 比。
6、
对称三相电源进行三角形连接时，三角形闭合回路的总电动势为___________；若有一相绕组接

反，在三角形闭合回路中将产生很大的___________，这是不允许的。

7、磁力线是闭合回线，在磁铁内部从 极到 极；在磁铁外部从 极到

极。
8、
正弦量的三要素是___________、___________、___________。

9、当线圈中 发生变化时，线圈两端将产生感应电动势，感应电动势的大小

与 和 成正比。
10、通常三相交流电源绕组有 和 两种连接方式。

二、单项选择题（每题2分，共20分）
1、欧姆定律阐述了（ ）
A、电压与电流的正比关系； B、电流与电阻的反比关系 C、电压、电流和电阻
三者之间的关系。
2、磁铁周围存在有（ ）。
A、磁力线 B、磁场 C、全无
3、额定功率为10W的三个电阻，R1=10Ω，R2=40Ω，R3=250Ω，串联接于电路中，
电路中允许通过的最大电流为（ ）
A、200mA B、0.5A C、33mA
4、一个汽车蓄电磁，以3A的电流充电，问充电10s，它吸取的电量为 （ ）。
A、30 C B、108000 C C、10800 C
5、判断电流产生磁场的方向是用（ ）
A、左手定则 B、右手定侧 C、安培定则
6、用左手定则判断通电导体在磁场中的（ ）。
A、运动方向 B、受力方向 C、运动快慢
7、正弦电路中电容元件的无功功率表达式是（ ）
A、QC=U2ωC B、QC=I2ωC C、QC=u2ωC
8、单相交流电通过单相整流电路后，所得到的输出电压是（ ）。
A、交流电压 B、稳定的直流电压 C、脉动直流电压
9、作用于空心线圈两端的正弦电压不变时，若在空心线圈中插入铁芯（相当于增
加了线圈的电感），则通过线圈的电流（ ）
A、增加 B、减小 C、不变
10、将12V、6W的灯泡接入6V的电路中，通过灯丝的实际电流是（ ）。
A、2A B、0.5A C、0.25A

题目 一 二 三 四 五 总分
得分
严格遵守考试制度，认真思考，仔细答题

神东教育培训中心教学管理站 共2页 第- 2 -页
三、判断题（每题1分，共10分）
1、欧姆定律Ｕ＝ＲI成立的条件是电压U与电流I的参考方向一致。（ ） 2、电子运动的方向是由高电位流向低电位。（ ） 3、在正弦电路中，容抗与频率成反比；感抗与频率成正比，两者均与正弦电压的大小无关。（ ） 4、电压三角形、阻抗三角形、功率三角形都是相量三角形。（ ） 5、在正弦电路中，无功功率表示的是储能元件与电源之间交换的功率，而不是电阻消耗的有功功率。（ ） 6、在电磁感应中，感应电流与感应电动势同时存在；没有感应电流，也就没有感应电动势。（ ） 7、两根平行载流导体，在通过的电流方向为同方向时，两根导体将呈现出互相吸引。（ ） 8、把量程小的电流表改成量程大的电流表，应并联一定阻值的分流电阻。（ ） 9、通过线圈的电流减小时，线圈的自感电动势方向与电流方向相反。（ ） 10、电源提供的电压为220V,根据串联电路的分压作用，“110V 60W”的灯炮可以和“110V 45W”的灯炮串联在一起使用。（ ） 四、简答题（每题5分，共20分） 1、某绝缘物可以承受10KV的直流电压，它是否可以承受10KV的交流电压？为什么？ 2、什么是电流？它的方向是如何规定的？它的大小是如何定义的？ 3、简述电阻串并联的特点。
4、判断导体切割磁力线的感生电势的方向。
××××××××
×××××v××
B ××××××××
五、计算题（每题10分，共20分）
1、负载R=9Ω的电阻接在电源E=50V，内阻r=1Ω的电源上，试求：
1）流过负载R的电流I；
2）负载R两端的电压U。
I
E

r
R

2、有一继电器，接在220V的电源上，其额定电压为6V，线圈电阻为200Ω，
需串联多大的降压电阻才能使继电器正常工作？

合集下载

电工基础知识试题库(1)

电工基础知识试题库(1)

电工基础知识一一、选择题1. 电荷的基本单位是（C ）。

A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。

A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（C ）。

A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5. 空载高压长线路的末端电压（ B ）始端电压。

A. 低于B. 高于C. 等于D. 低于或等于6．三相对称负载的功率,其中是（ B ）之间的相位角。

A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流7. 当电源频率增加后,分别与灯泡串联的R、L、C3个回路并联,与（ B ）串联的灯泡亮度增加。

A. RB. LC. CD. R和LE. R和C8．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ B ）。

A. 2B. 4C. 1/2D. 1/49. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。

A. 相同B. 较大C. 较小10. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（ A ）电路进行计算的。

A. 单电源B. 较大C. 较小D. R、L11．电路主要由负载、线路、电源、（ B ）组成。

A. 变压器B. 开关C. 发电机D. 仪表12．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。

A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷13、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（ B ）代数和。

A. 电流B. 电量(电荷)C. 电流强度D. 功率14．导体的电阻不但与导体的长度、截面有关,而且还与导体的（ D ）有关。

A. 温度B. 湿度C. 距离D. 材质15．交流电的三要素是指最大值、频率、（ C ）。

电工基础试题卷及答案大全

电工基础试题卷及答案大全

电工基础试题卷及答案大全第一卷题目一：电工基础知识1. 电流的基本单位是什么？答案：安培(A)2. 高压电的电压范围是多少？答案：1000V及以上3. 在电流为恒定值的情况下，电阻增加，电压会怎样变化？答案：电压增加4. 哪种电源提供的电流稳定度较好？答案：直流电源5. 以下哪个元件是用来保护电路不受过流损坏的？答案：保险丝6. 在电路中，电源的正极和负极分别是什么？答案：正极是提供电流的地方，负极是电流的回流方向。

7. 电压表是用来测量电路中的什么参数的？答案：电压8. 下面哪个工具可以将电路断开供电？答案：开关9. 欧姆定律的公式是什么？答案：U=IR10. 以下哪个元件是用来放大电压的？答案：放大器题目二：电路图分析根据以下电路图，回答问题：电源----电阻A----电流表---电阻B---电流表--电灯11. 电流表A和电流表B上的电流相等吗？为什么？答案：是的，因为在串联电路中，电流是恒定的。

12. 假设电流表A读数为3A，电流表B读数为6A，电流在电阻A和电阻B之间分配的比例是多少？答案：1:2，电阻B的电流是电阻A的两倍。

13. 如果电阻A和电阻B的电阻值都是10欧姆，电压源的电压是20伏特，求电阻A和电阻B上的电流。

答案：电阻A上的电流为2安培，电阻B上的电流为4安培。

14. 在电路中增加一个并联电阻C，会对电路中的总电流有何影响？答案：并联电阻会导致总电流增加。

15. 如果电灯失灵，除了电灯本身的故障外，还可能是哪里出了问题？答案：可能是电源故障、电阻接触不良、或者开关损坏。

第二卷题目一：电阻及电阻组合1. 以下哪种元件可以用来改变电阻值？答案：可变电阻2. 电阻的单位是什么？答案：欧姆(Ω)3. 在串联电路中，电阻值的总和等于什么？答案：等于各个电阻值的总和。

4. 在并联电路中，电阻值的总和等于什么？答案：等于各个电阻值的倒数的总和的倒数。

5. 以下哪种组合电路的总电阻最大？答案：并联电路6. 等电阻线对应于什么？答案：电阻值相同的电阻器。

电工基础试卷及答案

电工基础试卷及答案

电⼯基础试卷及答案《电⼯基础》第⼀章电路基础知识试卷⼀、单项选择题1.通常情况下,⾦属的电阻都随温度的升⾼⽽( )。

(2 分)A.增⼤B.减⼩C.不变D.⽆法确定2.甲⼄两导体由同种材料做成,长度之⽐为3:5,直径之⽐为2:1,则它们的电阻之⽐为( )。

(2 分)A.12:5B.3:20C.7:6D.3:103.电流表的测量范围叫作( )。

(2 分)A.容量B.量程C.最⼤值4.电源电动势是2V,内电阻是0.1Ω,当外电路断路时,电路中的电流和端电压分别是( )。

(2 分)A.0 VB.20A VC.20A 0D.0 05.⽤电压表测得电路端电压为0,这说明( )。

(2 分)A.外电路断路B.外电路短路C.外电路上电流⽐较⼩D.电源内电阻为零6.电流做功的过程,实际上是( )的过程。

(2 分)A.把光能转换成电能B.把热能转换成电能C.把机械能转换成电能D.把电能转换成其他形式能7.电压是( )量。

(2 分)C.相对8.电阻率的倒数称为( )。

(2 分)A.电阻B.电导率C.电压D.电流9.关于万⽤表的使⽤⽅法,下列说法错误的是( )。

(2 分)A.在测量过程中,应根据测量的⼤⼩拨动转换开关,为了便于观察,不应分断电源B.测量结束后,转换开关应拨到交流最⼤电压挡或空挡C.测量电阻时,每换⼀次量程,都应调⼀次零10.( )是严重的故障状态,必须设法避免发⽣。

(2 分)A.通路B.开路C.短路D.断路⼆、判断题11.( )通过电阻的电流与它两端的电压成正⽐,与它的电阻成反⽐。

(2 分)12.( )导体的电阻永远不变。

(2 分)13.( )实际中,危害最⼤的是开路状态。

(2 分)14.( )物质按其导电性能可分为导体、绝缘体和超导体三种。

(2 分)15.( ) 把220V/60W的灯泡接到110V电压上时,功率还是60W。

(2 分)16.( )把"25W 220V"的灯泡接在"1000W 220V"发电机上时,灯泡会烧坏。

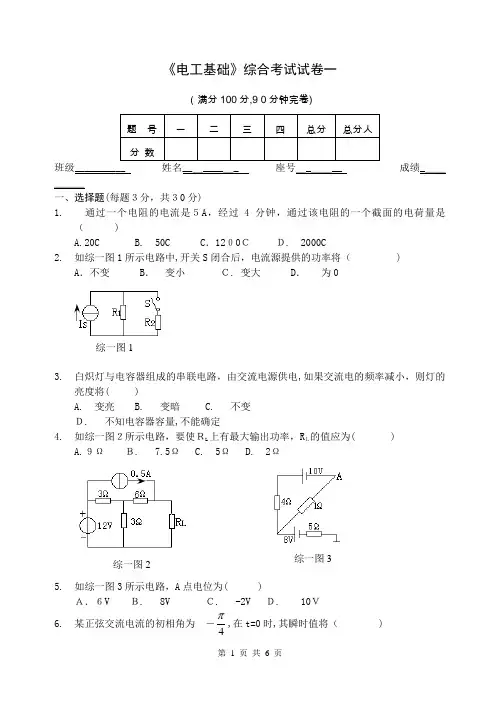

《电工基础》期末考试试题1
