PDP等离子体显示器

PDP等离子、DLP、LCD液晶、LED的比较PDP即等离子显示屏是一种利用气体放电的显示技术，其工作原理与日光灯很相似。

它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间，放电空间内充入氖、氙等混合惰性气体作为工作媒质在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。

当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。

气体等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。

当每一颜色单元实现 256 级灰度后再进行混色，便实现彩色显示。

DLP数字光处理这种技术要先把影像讯号经过数字处理，然后再把光投影出来。

说得更具体些，就是 DLP 投影技术是应用了数字微镜晶片（ DMD ）来做主要关键元件以实现数字光学处理过程。

其原理是将光源藉由一个积分器（ Integrator ），将光均匀化，通过一个有色彩三原色的色环（ Color Wheel ），将光分成 R 、 G 、B 三色，再将色彩由透镜成像在 DMD 上。

以同步讯号的方法，把数字旋转镜片的电讯号，将连续光转为灰阶，配合 R 、 G 、 B 三种颜色而将色彩表现出来，最后在经过镜头投影成像。

LCD 液晶显示器在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

LCD由两块玻璃板构成，厚约1mm，其间由包含有液晶材料的5μm均匀间隔隔开。

因为液晶材料本身并不发光，所以在显示屏两边都设有作为光源的灯管，而在液晶显示屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成的可以发射光线，其作用主要是提供均匀的背景光源。

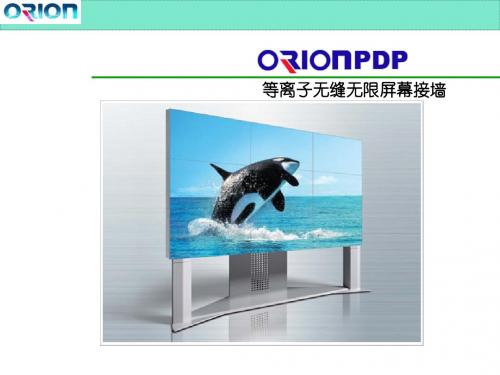

LCD拼接（液晶拼接）是继DLP 、PDP之后的拼接。

不能做到无缝拼接，如单个21寸的液晶屏的边框一般有6-10mm，两个液晶屏接起来的缝就有12-20mm。

几种常见显示技术的比较平板显示器件包括液晶显示器件(LCD)、等离子体显示器件(PDP)、发光二极管显示器件(LED)，场发射显示器件(FED )、表面传导发射显示器件(SED )、无机电致发光器件(IOEL)、有机电致发光器件(OLED ) 等。

下面就其中的几种做简要的介绍。

1、液晶显示器件(LCD )液晶显示器件是液晶应用的主体，发展很快。

液晶显示器的优缺点:（1)结构和产品体积。

传统显示器由十使用CRT，必须通过电子枪发射电子束到屏幕，因而显像管的管颈不能做得很短，当屏幕增加时也必然增大整个显示器的体积。

液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示目的，即使屏幕加大，它的体积也不会成正比的增加(只增加尺寸不增加厚度所以不少产品提供了壁挂功能，可以让使用者更节省空间)，而且重量上比相同显示面积的传统CRT显示器要轻得多。

同时液晶显示器由十功耗只在十电极和驱动IC上，因而耗电量比传统CRT显示器也要小得多。

（2)辐射和电磁波干扰。

传统CRT显示器由十采用电子枪发射电子束，在打到屏幕上后会产生辐射，尽管现有产品在技术上有很大的提高，把辐射损害降到最小，但不可能根除。

在这一点上，液晶显示器具有先天的优势，它根本没有辐射可言。

至十电磁波的干扰，液晶显示器只有来自驱动电路的少量电磁波，只要将外壳严格密封即可排除电磁波外泄，而传统CRT显示器为了散热，不得不将外壳钻上散热孔，所以电磁波干扰就不可避免了。

所以液晶显示器也被称为冷显示器或环保显示器。

（3)平面直角和分辨率。

液晶显示器一开始就使用纯平面的玻璃板，其平面直角的显示效果比传统显示器看起来好得多。

不过在分辨率上，液晶显示器理论上可提供更高的分辨率，但实际显示效果却差得多。

而传统显示器在较好显卡的支持下达到完美的显示效果。

（4)显示品质。

传统显示器的显示屏幕采用荧光粉，通过电子束打击荧光粉显示，因而显示的明亮度比液晶的透光式显示(以口光灯为光源)更为明亮，在可视角度上也比液晶显示器要好得多。

等离子电视原理与维修----f6e529f0-7162-11ec-aafc-7cb59b590d7d等离子电视原理与维修(pdp维修)2022-11-0414:01等离子电视原理与维修(pdp维修)等离子显示器又称等离子显示器，是继阴极射线管（CRT）和液晶显示器（LCD）之后的最新一代显示器。

它的特点是非常薄的厚度和良好的分辨率。

在工作原理上，等离子技术与其他显示方式有明显区别，在结构和组成上都领先一步。

其工作原理类似于普通荧光灯和电视彩色图像。

它由独立的荧光像素组成，因此图像明亮、明亮、干净、清晰。

此外，等离子显示设备最突出的特点是可以超薄，可以轻松实现40英寸以上的全平面大屏幕，厚度小于100毫米（事实上，这也是它的弱点之一：无法缩小。

目前，最小成品只有42英寸，只能满足大屏幕、家庭影院等用户的需求）。

等离子显示器（pdp，plasmadisplaypanel）从上世纪90年代开始进入商业化生产以来，其性能指标、良品率等不断提高，而价格却不断下降。

特别是2021年以来，其性价比进一步提高，从前期以商用为主转变成以家用为主。

PDP主要用于大屏幕和多媒体显示设备，可以节省空间。

本文介绍的PDP采用交流子场驱动和双扫描电路系统，目前广泛应用于PDP器件中；它还使用realpack驱动技术和等离子人工智能技术。

pdp基本原理PDP是一种通过气体放电产生光发射的平板显示设备。

在彩色PDP中，气体放电产生的真空紫外光由惰性气体在一定电压下产生，激发发光体G和B，并间接发光，实现彩色显示。

表面放电AC-PDP以其结构简单、制作容易、放电效率高等优点成为大规模生产的主流技术。

表1显示了CRT显示模式和PDP显示模式之间的比较。

crt和pdp显示方式的比较PDP新技术pdp基本结构PDP由前玻璃板、后玻璃板和铝基板组成。

对于具有vga显示水平的pdp，其前玻璃板上分别有480行扫描和维持透明电极，后玻璃板表面里有2556（852×3）行数据电极，这些电极直接与数据驱动电路板相连。

PDP显示原理1.什么是等离子等离子体是由自由流动的离子（带电的原子）和电子（带负电的粒子）组成的气体。

物质是由分子组成的，一个分子可以包含一个或多个原子，而一个原子则是由原子核和若干个电子组成。

原子核带正电，电子带负电，原子呈电中性。

气态时，电子在电场束缚下围绕原子核旋转。

如果气体被加热、加电场磁场或照射(紫外线、放射性射线等)，其电子的热运动动能就会增加。

一旦电子的热运动动能超过原子核对它的束缚，电子就成为自由电子，这种过程称之为电离。

如果气体中的所有原子都被电离，就称为完全电离，如果只有部分原子被电离，则称为部分电离。

被电离的原子数与总原子数之比称为电离度。

电离度为100％时，即气体被完全电离，就成为等离子态，也称为等离子体。

这是最严格定义的等离子体，在实际应用中，部分电离的气体，只要满足一定的条件，也通称为等离子体。

等离子体中，失去电子的原子称为离子。

2.等离子是如何发光的在稳定等离子体中如果有电流穿行其中，那么带负电的粒子就会冲向那些带正电粒子的区域，而带正电的粒子也会杀向那些带负电粒子的区域，双方的粒子不断地进行着撞击。

这些撞击激发了等离子体中的气体原子，促使它们发出了光。

这个工作原理很类似于普通日光灯。

在等离子体状态时，离子与电子的结合会发出紫外线。

3.等离子显示器等离子体显示（Plasma Display Panel，简称PDP）。

等离子显示器是利用气体放电原理实现的一种发光平板显示技术，故又称气体放电显示（Gas Discharge Discharge Display）。

这种屏幕采用了等离子管作为发光元件。

大量的等离子管排列在一起构成屏幕。

每个等离子对应的每个小室内部充有氖氙气体。

在等离子管电极间加上高压后，封在两层玻璃之间的等离子管小室中的气体会产生紫外光，从而激励平板显示器上的红绿蓝三基色荧光粉发出可见光。

每个离子管作为一个像素，由这些像素的明暗和颜色变化组合，产生各种灰度和色彩的图像，与显像管发光相似。

转 CRT、LCD、PDP、OLED等显示技术对比目前CRT、LCD、PDP、OLED等显示技术对比一、CRT显示器显像管显示器件又称CRT(Cathode-RayTube：阴极射线管)。

CRT作为当前使用最普遍的显示器件在画面清晰度、亮度、显示速度、对比度、彩色还原质量等方面暂时具有独一无二的优势。

CRT发明至今已有1 00多年历史,而彩色CRT自1 950年问世至今亦有50多年了。

到目前为止,CRT已经历球面、平面直角、柱面、纯平面等几代产品。

CRT的基本参数主要是指亮度、分辨率、对比度及色域。

近50年来,平均亮度提高了50倍,其综合性能是迄今为止任何其他显示器件所不及的。

CRT技术虽然已趋成熟,但仍在继续发展,如屏幕超大尺寸及全平面化,工作特性向高亮度及对比度综合BCP发展。

50英寸的大屏幕CRT点距已达到0.63mm,以支持1 92 0×1 080像素的HDTV显示需求。

尽管在各种显示器件中,CRT的性能价格比最好,综合性能也最佳,但是CRT的缺点也是显而易见的。

首先CRT固有的物理结构限制了它向更广的显示领域发展；其次CRT不仅体积和耗电量大,辐射问题也一直困惑着使用者。

为此，生产CRT的公司还在继续完善他们的工艺，如：CRT显示器的厚度减少，即朝着短项"short-neck"发展，阴极、聚焦栅、透镜、荧光粉、偏转线圈、网格过滤器以及显示器中其它的组件仍在不断改进，其目的是提供更出色的显示效果。

厂家也一直努力把CRT显示器的调节控制改进得更为简便，更易于用户理解和操作，CRT显示器技术仍在不断改进，且向绿色环保发展。

二、LCD显示器平板显示器虽然种类很多,但是目前占据统治地位的仍是液晶显示器。

液晶显示器(LCD)无论是在技术发展速度方面,还是在市场占有量方面,在平板显示器中均遥遥领先。

液晶显示器(LCD)是目前唯一在亮度、对比度、色彩、功耗、寿命、体积、重量等综合性能方面全面赶上和超过CRT的平板显示器件。

CRT、LCD、PDP、OLED三种显示器件的工作原理及特点分析摘要显示器应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。

是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。

它的应用也非常广泛,大到卫星监测、小至看视频，可以说在现代社会里，它的身影无处不在,其结构一般为圆型底座加机身，随着彩显技术的不断发展,现在出现了一些其他形状的显示器,而且越来越明细，而且它们经历了从黑白到彩色,从球面到柱面再到平面直角,直至纯平的发展。

在这段加速度前进的历程中,显示器的视觉效果在不断得到提高,色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。

目前广泛应用的电视显示器主要分以下几种：CRT（阴极射线管)显示器、LＣD（液晶)显示器、PDP（等离子)显示器、OLED(发光二极管面光源)显示器等新型的平板显示器。

本设计主要分析了CRT、LＣD、ＰDP、OLＥD显示原理和特点，优缺点,和介绍了主要的生产厂家以及未来的发展趋势。

关键词:ＣRT LCD ＰＤPﻩOLEＤ显示原理目录绪论CＲT是一种使用阴极射线管的显示器,曾是应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等ＬCD显示器难以超越的优点,而且现在的CＲＴ显示器价格要比LCＤ显示器便宜不少。

LCＤ液晶显示器是，LCD 的构造是在两片平行的玻璃当中放置液态的晶体,两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。

比CＲT要好的多，但是价钱较其贵。

现在LCＤ已经替代ＣＲT成为主流，价格也已经下降了很多,并已充分的普及。

PDＰ等离子显示板，是一种利用气体放电的显示技术,其工作原理与日光灯很相似。

它采用等离子管作为发光元件,屏幕上每一个等离子管对应一个像素,屏幕以玻璃作为基板,基板间隔一定距离,四周经气密性封接形成一个个放电空间。
