附录 C 格宾石笼单元工程质量评定 表C-1 格宾石笼原材料质量评定 单位工程名称 分部工程名称 施工单位 单元工程名称 单元工程编号 序检验项目 质量标准 检验结果 评
1 钢丝直径
公称直径＞1.60~3.00允许偏差
±0.06； 2 钢丝抗拉强度 295MPa～540 MPa
3 钢丝伸长率 ≥12％
4 钢丝单位面积镀锌层质量 符合表4-3和表4-4的规定
5 钢丝镀层均匀性 符合表4-5的规定
6 钢丝镀层附着性 符合表4-6和表4-7的规定
7 格宾网网目尺寸 D允许误差：±5%；
X允许误差：±10%
8 外观质量
格网表面平直、无破损，外观质量缺陷符合要求，覆塑层PVC表面光滑，无老化、开裂 9 填料表观密度 ≥2400kg/m
3
10 填料吸水率 ≤10%
11 填料饱和抗压
强度 ≥50MPa或达到设计要求
12 填料软化系数 ≥0.7或达到设计要求 13 风化程度 坚固耐久的微风化或新鲜岩石
施工单位自评意见 原材料合格。 （签字，加盖公章） 年 月 日 监理机构复核评定意见
经复核，原材料合格。
（签字，加盖公章） 年 月 日 表C-2 格宾网箱（垫）组装工序施工质量验收评定表 单位工程名称 工序名称、 分部工程名称 施工单位 单元工程名称 单元工程编
项次 检验项目 质量标准 检查（测）记录或 备查资料名称 合格数 合格率
主控项目 1 绑扎 相邻网片每平方米绑扎两道，双股并铰紧，或采用两个扣件扣紧 四角 各绑扎一道，双股并铰紧，或采用扣件扣紧
相交框线 每 200mm～250mm 绑扎一道，双股并铰紧，或每
一般项目 1 格宾笼长度 ±5% 2 格宾笼宽度 ±5%
3 格宾笼高度 ±5%
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 监理
机构复核评定意见
经复核，主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 表C-3 格宾网箱填料及封盖工序施工质量验收评定表 单位工程名称 工序名称、 分部工程名称 施工单位 单元工程名称 单元工程编
项次 检验项目 质量标准 检查（测）记录或 备查资料名称 合格数 合格率
主控项目
1 封盖绑扎
每 200mm～250mm 绑扎
一道，双股并铰紧，或每 150mm～200mm 采用扣件扣 2 轴线位置
偏移 ±50mm
3 加筋长度* 大于设计值
一般项目
1 装料
每层小于 300mm，填料宜内小外大，紧靠密实。表面填料应平砌，人工整平。
2 拉筋
外露面在高度方向每隔
250mm～350mm 设一道拉筋
3 表面平整度 ±50mm
4 顶面高程 （0～+40）mm
5 倾斜度 ±0.5H%
6 纵向顺直±50mm/5m
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 监理
机构复核评定意见

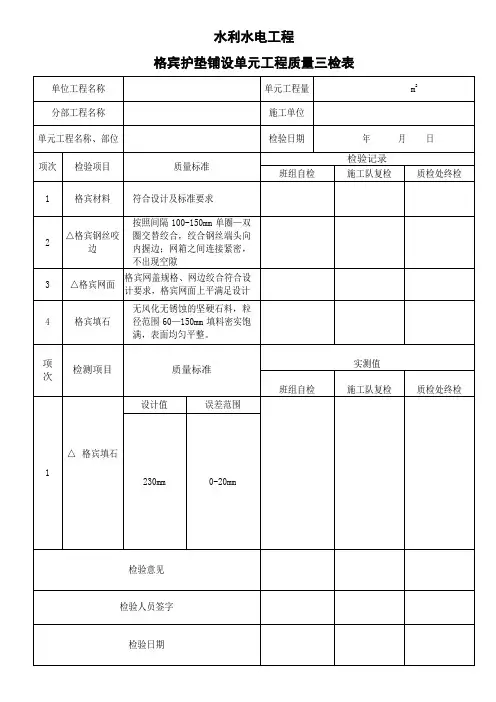

经复核，主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 *注：非加筋格宾笼不用检验加筋长度。 表C-4 格宾护垫填料及封盖工序施工质量验收评定表 单位工程名称 工序名称、 分部工程名称 施工单位 单元工程名称 单元工程编
项次 检验项目 质量标准 检查（测）记录或 备查资料名称 合格数 合格率
主控项目
1 封盖绑扎
每 200mm～250mm 绑扎
一道，双股并铰紧，或每 150mm～200mm 采用扣件扣
2 装料
每层小于 300mm，填料宜内小外大，紧靠密实。表面填料应平砌，人工整平。
一般项目 1 表面平整度 ±50mm 2 护坡顶部顺直度 ±50mm/5m
3 坡度（m） 不陡于设计值
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 监理
机构复核评定意见
经复核，主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 表C-5 格宾网箱（护垫）单元工程施工质量验收评定表 单位工程名称 单元工程量
分部工程名称 施工单位 单元工程名称、部位 施工日期 年 月 日～ 年 月 日
项次 工序名称、编号 工序质量验收评定等级 主要工序 １ 格宾网箱（护垫）填料及封盖工序 一般
工序 １ 格宾网箱（护垫）组装工序
施工单位自评意见
各工序施工质量全部合格，其中优良工序占 %，主要工序达到 等级。
单元工程质量等级评定为： （签字，加盖公章） 年 月 日
监理机构复核评定意见 经抽检并查验相关检验报告和检验资料，各工序施工质量全部合格，其中优良工序占 %，主要工序达到 等级。 单元工程质量等级评定为： （签字，加盖公章） 年 月 日
注1：重要隐蔽单元工程和关键部位单元工程质量验收评定应有设计、建设等单位代表签字，具体要求应满足SL176的规定。 注2：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。 表C-6 格宾网袋组装及填料工序施工质量验收评定表 单位工程名称 工序名称、 分部工程名称 施工单位 单元工程名称 单元工程编
项次 检验项目 质量标准 检查（测）记录或 备查资料名称 合格数 合格率
主控项目
1 格宾网袋体积
长度 不小于设计值
2 直径 不小于设计值
一般项目 1 填料用量及级配 填料用量符合设计要求，填料粒径宜为 80mm～250mm ，其中粒径100mm～200mm的填料质量比不小于 60% 2 边线绑扎 每 200mm～250mm 绑扎一道，双股并铰紧，或每 150mm～200mm 采用扣件扣紧
3 封口
封口应大小合适、锁闭可
靠，填料不应漏出
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 监理
机构复核评定意见
经复核，主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 表C-7 格宾网袋抛投工序施工质量验收评定表 单位工程名称 工序名称、 分部工程名称 施工单位 单元工程名称 单元工程编
项次 检验项目 质量标准 检查（测）记录或 备查资料名称 合格数 合格率
主控项目
1 抛投用量
符合设计要求，允许偏差
为0～+10%
2 抛投程序
符合SL260的要求或抛投
试验的要求 一般项目 1
抛投断面 符合设计要求
施工单位自评意见
主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日 监理
机构复核评定意见
经复核，主控项目检验点100%合格，一般项目逐项检点的合格率为 %，且不合格点不集中分布。 工序质量等级评定为： （签字，加盖公章） 年 月 日
