课程名称热工与流体机械任课老师乔红编写日期授课日期授课班级基本课题泵与风机概述课程要求掌握泵与风机的分类、工作原理和主要性能参数，了解泵与风机在国民经济中，尤其是电厂的作用、发展趋势及新技术成就作业布置第一章泵与风机概述一、课程性质泵与风机是将原动机的机械能转换为被输送流体的压能和动能的一种动力设备。
输送液体的机械设备称为泵。
即：泵的主要作用是提高液体能量并输送液体。
输送气体的机械设备称为风机。
即：风机的主要作用是提高气体能量并输送气体。

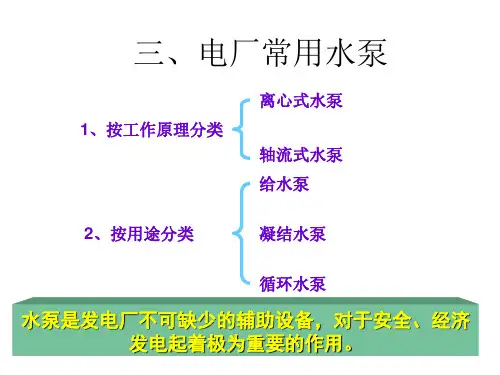

二、泵与风机在国民经济建设和火电厂的地位给水泵：向锅炉输送水。
循环水泵：向汽轮机凝汽器输送冷却水。
凝结水泵：排送凝汽器中的凝结水。
疏水泵：排送热力系统中各处的疏水。
补给水泵：补充管路系统的汽水损失。
灰渣泵、冲灰水泵：排除锅炉燃烧后的灰渣等。
润滑油泵：供给汽轮机各轴承润滑油的泵。
炉膛燃烧需要空气和煤粉，设有排粉风机，送风机，排除锅炉燃烧后的烟气设有引风机。
三、电厂用泵与风机输送的介质泵输送的介质有给水、凝结水、冷却水、润滑油、水与灰渣的混合物等。
风机输送的介质有空气、烟气、煤粉和空气的混合物。
第二节泵与风机的分类及工作原理一、泵与风机的分类1、按工作原理来分类（1）泵分为：叶片式泵（依靠叶轮旋转，叶片对流体做功），容积式泵（工作室容积的周期性变化来输送流体），其他类型的泵叶片式泵又分为：离心泵（离心惯性力作用）轴流泵（叶轮对流体推力作用）混流泵容积式泵又分为：往复泵（工作部件往复间歇运动）齿轮泵（）螺杆泵其他类型的泵又分为：喷射泵、水击泵、真空泵（2）风机分为：叶片式风机 容积式风机叶片式风机又分为：离心风机、轴流风机、混流风机容积式风机又分为：往复风机、回转风机2、按产生的压强分类（1）泵： 低压泵 MP a 2p < 中压泵 MP a 6p MP a 2<< 高压泵 MP a 6p >（2）风机：通风机 KP a 15p < 鼓风机 kPa 340p kPa 15<< 压气机：MP a 6p > 通风机又可分为：离心通风机 轴流通风机离心通风机又可分为：低压离心通风机 KPa p 1<中压离心通风机 KPa 3p KPa 1<<高压离心通风机 KP a 15p KP a 3<<轴流通风机又可分为：低压轴流通风机 KPa p 5.0<高压轴流通风机 KPa 5p KPa 5.0<<3、按在生产中的用途分类给水泵 凝结水泵 循环水泵 疏水泵 灰渣泵 送风机 引风机 排粉风机等二、 泵与风机的工作原理（一） 叶片式泵与风机的工作原理叶片式泵与风机是依靠装在主轴上叶轮的旋转运动，通过叶轮的叶片对流体做功来提高流体能量，从而实现输送流体的。
浅谈电厂水泵联轴器找中心作者：刘玉娥王春丽李涛来源：《科学与财富》2019年第02期摘要：水泵是火电厂中所必不可少的设备，能够保证电厂的安全运行，同时提升电厂发电的质量。
联轴器找中心是泵、风机等辅机设备检修的一项重要工作，转动设备轴中心若找得不准，必然要引起机械的超常振动。
本文介绍了电厂水泵联轴器的不同种类并根据相似三角形对应边成比例原理浅谈了检修中水泵联轴器找中心的准备工作、计算方法，使两轴的中心偏差不超过规定数值，并总结实际操作时的注意事项。
关键词：水泵；联轴器；找中心1电厂水泵简介水泵是火电厂中所必不可少的设备，能够保证电厂的安全运行，同时提升电厂发电的质量。
水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。
水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积泵、叶片泵等类型。
容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。
水泵常见主要问题有无法启动，水泵发热，吸不上水，汽蚀现象，水泵震动等，而引起水泵震动的原因又包括转动部件质量不平衡；安装质量不良；联轴器中心不正；摆度超过允许值；零部件的机械强度和刚度较差；轴承和密封部件磨损破坏；水泵临界转速出现与机组固有频率一致引起的共振等。
2电厂水泵常用联轴器种类电厂常见的水泵联轴器类型：2.1 弹性套柱销联轴器它的构造是用套有弹性圈的柱销代替了联接螺栓。
弹性圈常用耐油橡胶，以提高其弹性。
半联轴器与轴的配合孔可作成圆柱形或圆锥形。
2.2 齿式联轴器齿式联轴器由两个带有内齿及凸缘的外套筒和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
2.3 膜片联轴器膜片联轴器，弹性元件为一定数量的很薄的多边环形（或圆环形）金属膜片叠合而成的膜片组。
各种泵的工作原理及性能特点泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
根据泵的工作原理，工业泵可分为以下几种：泵的一些特性如下表典型化工流程泵的特点和选用要求下面详细介绍各种泵的原理和各自的特点。
1、离心泵离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变离心泵的性能特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。
STG泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、轴承：泵所配电机中，Y〔Y2〕280以下轴伸端轴承〔包括Y180以下风叶端轴承〕采用封闭式轴承，正常使用时，免电机轴承的维护保养。
6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。
多级离心泵多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
多级离心泵性能特点多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
