山西XX数字电视系统（EPG系统）技术方案建议书深圳市**有限公司SHENZHEN*** CO.，LTD二〇〇八年八月目 录第1章.系统设计 (4)1.1.系统简介 (4)1.1.1.系统由来 (4)1.1.2.系统结构 (6)1.1.3.使用说明 (11)1.2.EPG系统说明 (14)1.2.1.遵循规范 (14)1.2.2.功能特点 (15)1.2.3.环境需求 (16)第2章.EPG集成规划 (21)2.1.1.物理连接 (21)2.1.2.逻辑联接 (22)2.1.3.系统扩展 (23)2.2.EPG系统安全 (23)2.2.1.数据安全 (23)2.2.2.操作安全 (26)2.2.3.机房环境 (26)2.2.4.接地防雷 (27)第3章.使用说明 (28)3.1.表现形式 (29)3.2.基本操作 (31)3.3.PSI/I信息编辑 (32)3.4.EPG节目单编辑 (36)3.5.节目单编辑操作 (37)3.6.事件监控系统 (39)3.7.EPG信息播发系统 (40)3.8.播发监控 (41)3.9.数据库自动备份 (42)第1章. 系统设计1.1.系统简介1.1.1.系统由来SI/PSI的来由？在数字电视中，所有视频、音频、文字、图片等经数字化处理后都变成了数据，并按照MPEG-2的标准打包，形成固定长度（188个字节）的传送包，然后将这些数据包进行复用，形成传送码流（TS），通常一个频道对应一个TS流，一个频道的TS流由多个节目及业务组成。
在TS流中如果没有引导信息，数字电视的终端设备将无法找到需要的码流，所以在MPEG-2中，专门定义了PSI 信息，其作用是自动设置和引导接收机进行解码。
PSI信息在复用时通过复用器插入到TS流中，并用特定的PID（包标识符）进行标识。
在MPEG-2标准中定义的节目信息PSI，是对单一码流的描述，由于系统通常存在多个码流，为了使使用者能在多码流中快速地找出自己需要的业务，在DVB对MPEG-2的PSI进行了扩充，在PSI四个表的基础上再增加了九个表，形成SI。
有线电视系统设计方案1 设计说明本系统根据《电缆电视广播系统技术规范》、《30MHZ~1000MHZ声音和电视信号电缆分配系统技术标准》、《民用电视广播系统技术规范》并结合南京工业职业技术学院实训区的具体条件进行规划设计。
2 系统规划有线电视系统（CATV）由信号源，前端部分，干线传输和分配网络等组成。
3 信号源本系统信号源包括卫星天线，自办节目，开路天线三大类。
4 卫星电视卫星电视频道是本系统规划传输的重要电视节目频道，卫星电视频道的规划一电视节目内容的可观性为选择重点。
目前我国可以接收到的广播电视通讯卫星大约有五十多颗，电视节目频道总数多达几百套。
在南京地区收视效果较好的有：“中星6B”，“亚太五号”，“亚太六号”等。
根据上述卫星资料并结合南京工业职业技术学院实训区的实际情况，本系统设置卫星天线一座，本组采用“中星六号”卫星，开路天线一个，VCD一个。
卫星频道为CCTV-12,CCTV-音乐，金鹰卡通，青海卫视。
5 系统前端本系统前端由卫星电视信号前端和开路电线信号前端，VCD前端。
5.1 卫星电视信号前端卫星电视信号前端的信号处理方式通常采用“解调/调制”方式解调器包括解调接收机，解码接收机和解压接收机。
对于接收不同电视节目，应采用不同类型的解码接收机和解压接收机。
本系统采用卫星接收机，调制器方式。
5.2 开路天线信号前端开路天线接下来后经天线放大器和频道放大器放大后送至混合器。
然后送至电视机。
5.3 VCD前端VCD直接把信号送至混合器。
6 系统接地大楼内CATV网络的同轴电缆金属外护套，金属穿管，设备的外漏导电部分均应相连并接地。
系统采用的屏蔽电缆应穿金属管敷设，电缆外层或金属管与建筑物的避雷带有良好的电器接地。
7 系统结构图1 天线信号无需放大的情况功分器卫星接收机卫星接收机卫星接收机卫星接收机VCD机2 天线信号需要放大的情况功分器卫星接收机卫星接收机卫星接收机卫星接收机VCD机8 安装图8 卫星电视节目清单9调制器参数最新文件仅供参考已改成word文本。

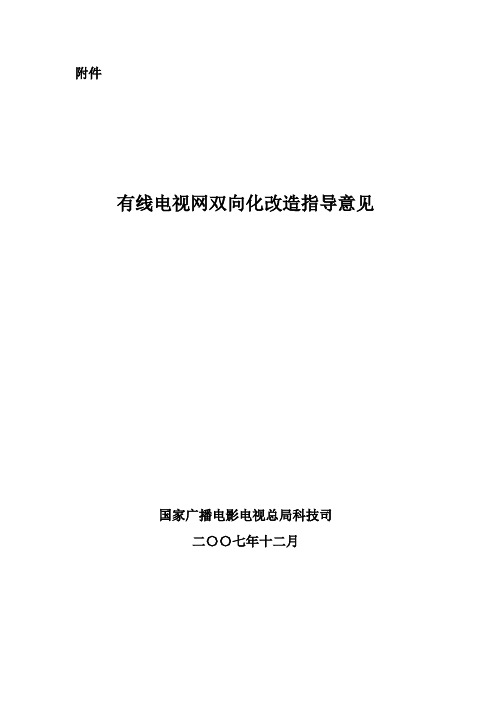

附件有线电视网双向化改造指导意见国家广播电影电视总局科技司二〇〇七年十二月目录一、有线电视网双向化改造的重要性 (1)1.1 有线电视网络现状 (1)1.2 国家对有线电视网络发展提出的新要求 (1)1.3 双向化改造是有线电视网络未来发展的必然要求 (2)二、指导思想、实施原则和任务目标 (3)2.1 指导思想 (3)2.2 实施原则 (3)2.3 任务目标 (3)三、有线电视网络双向化改造及应用技术 (4)3.1 有线电视网络基本结构 (4)3.2 有线电视网络双向化改造技术 (5)四、网络建设质量要求与技术指标 (7)五、引用标准与参考文件 (7)六、缩略语 (8)附录A 无源光网络技术 (1)附录B 用户接入改造技术 (7)B.1 HFC网络用户接入技术 (7)B.2基于以太网协议的用户接入技术 (12)B.3其他用户接入技术 (19)B.4 部分用户接入技术对比 (28)附录C 有线电视网络双向化改造建设质量要求与技术指标 (32)C.1 基本质量要求 (32)C.2 前端和分前端(不含信号源)质量要求 (33)C.3 传输网络质量要求 (33)C.4 用户终端质量要求 (41)C.5 技术指标要求 (42)一、有线电视网双向化改造的重要性1.1 有线电视网络现状经过20多年的建设和发展，我国有线电视网络作为国家重要的信息化基础设施，已成为世界上用户规模最大的有线电视网络。
2006年底，全国拥有1.39亿有线广播电视用户(其中农村用户约为4600多万户)，近 3300个有线电视前端；国家级光缆线路4万公里，省级及地市光缆线路超过10万公里，地市、县分配网近300万公里；百余家有线网络公司开始播出有线数字电视，截止到2007年第一季度，有线数字电视用户总量达到1500万户，多个城市完成了有线数字电视整体转换，为用户提供多种广播式业务，部分网络公司在有线电视网络中率先实现了宽带数据接入、视频点播等双向功能业务。
有线电视系统设计施工方案三篇篇一：有线电视系统设计施工方案XX酒店卫星电视接收系统设计施工方案有线电视传输系统设计施工方案XX广播电视台X公司20XX年XX月XXX酒店卫星电视系统设计方案一、有关设计标准规划和设计应该依照国家现行有关标准规范，技术参数应优于标准规定值。
GB6510-86：《30MHz-1GHz声音和电视信号的电缆分配系统》；GBJ：《民用建筑电缆电视系统工程技术规范》；GY106-92：《有线电视广播糸统技术规范》；广播电影电视部文件：《关于有线电视现阶段网络技术体制的意见》(修订稿)二、卫星电视设计规划及技术要求1）网络技术水准卫星电视设计应以国家标准规定的指标为依据，参照江苏省电视系统的工程技术要求，目前宜采用860MHz邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使江苏润澳花园大酒店整个卫星工程在今后五年至十年内，根据社会发展的需要，有充分发展的余地。
我公司设计的卫星电视系统，采用860MHz邻频传输技术。
860MHz邻频传输系统是目前普通城市有线电视网所采用，其特点：技术成熟，传输容量较大，可传输100多个电视频道，传输图像及信号质量好等特点。
2）节目容量电视节目容量按照860MHz邻频传输规划，系统可容纳90多个正向电视频道，其中包括四十多个增补频道。
数据通讯容量考虑未来交互式数字业务的发展，应为其预留了足够的上行通道，以满足将来数据业务的发展。
3）对邻频前端的主要技术要求有：邻频抑制：为防止上下邻频载波干扰及中频干扰，要求带外抑制达到45dB。
寄生输出抑制：为防止频道寄生产物的干扰寄生输出抑制应达到60dB以上。
载频稳定性：邻频系统各频道的载频总偏差应大于20KHz，本频道图像伴音载波间距误差不大于10KHz。
相邻频道间电平差：不大于1dB。
各频道电平差：要求相距9个频道间的载波电平差不大于2dB。
A/V功率比：应达到-17dB，而且在-10~-20dB间可调。
关于涟水县有线电视数字化项目合作
有线数字电视平台技术方案
根据江苏广播电视信息网络股份有限公司（以下简称“甲方”）和涟水县广播电视台（以下简称“乙方”）签订的《关于涟水县有线电视数字化项目合作协议》，为快速、平稳开展涟水县有线电视数字化工程和经营，按照全省有线数字电视平台“统一技术规划、统一技术体系、统一技术规范”的要求，严格遵循“安全可靠、资源共享、互联互通、规模适度、统分结合、易于管理、突出重点”的原则，充分利用甲方平台已有系统资源，结合乙方现有系统，快速实现统一信源提供、统一条件接收、统一用户管理和本地服务信息插入，在短期内为乙方整体转换奠定基础，特制定本方案。
一、涟水县有线数字电视平台分前端建设方案
（一）平台框架图
ASI单向传输流
（二）节目内容
（三）节目内容
1、节目信源
按照“集中提供，本地插入”原则，由甲方平台向乙方提供数字电视公共频道、付费频道、准视频点播等约150套节目和互动电视节目内容，由乙方提供
本地节目和本地信息。
2、广播式数字电视节目内容
“关于涟水县有线电视数字化项目合作协议”附件三
注：以上节目内容会根据实际情况作适当调整。
3、互动电视节目内容
3 / 9
注：以上互动节目内容会根据实际情况作适当调整。
（四）涟水县分前端传输平台
1、分前端传输平台组成
分前端平台作为省数字电视平台的延展，为乙方所辖区域提供数字电视节目内容播出以及相应管理控制。
分前端平台组成框图如下：
2、信号传输方式
采用双千兆通道传输甲方平台的公共频道、付费频道和准视频点播 (千兆通道最大可用负载带宽为960M，可传输24个频点的节目内容)。
再复用设备对IP 流和ASI传输流进行再复用处理，并将生成的千兆IP流输出到IPQAM，IPQAM调制处理后将射频信号送入有线电视网络。
3、再复用设备
配置支持千兆、ASI等接口输入的高性能、集成式再复用设备，该设备可提
“关于涟水县有线电视数字化项目合作协议”附件三
供丰富的接口，能支持包括EPG、本地节目流、数据广播等信息插入和所有节目的加扰控制，并且适应本地的一些扩展需要。
因需在分前端插入多频点EPG，以及预留对本地节目的加扰支持，从方便性、快捷性和扩展性上考虑，在分前端配置互为冗余的2台再复用设备，在每台再复用设备上配置2块互为冗余的千兆板卡和一块提供10个ASI输入/出卡。
（五）CA系统
采取“本地加扰、集中授权”模式，即利用分前端的CA系统，甲方平台向涟水县分前端传输节目清流，在本地对节目进行加扰并按甲方平台统一打包方式对节目进行打包，甲方综合计费系统（甲方BOSS系统）通过统一授权平台对接涟水县分前端CA系统的授权接口，实现集中式的授权模式，该模式下，涟水县分前端采用的再复用设备必须支持加扰功能。
（六）EPG系统
分前端EPG系统必须遵循“统一标准、分级制作、本地插入、同步更新”的原则，即按照统一的节目Service ID规划，由甲方平台统一制作甲方公用EPG 信息，由乙方制作本地EPG信息，在涟水县本地播发所有EPG的SI信息表，并在需要节目更新的情况下，分前端通过本地版本控制同步进行节目更新。
分前端采用与省平台技术标准一致的EPG系统，遵照省平台SI信息规范对NIT、SDT、BAT、EIT等进行配置，以便节目单导入与以后的统一管理。
EPG与其
5 / 9
它业务系统关系密切，如LOADER，数据广播，马赛克等。
统一技术标准有利于今后网络资源的相对统一，并便于系统维护。
分前端EPG系统可以灵活调整NIT版本号，这可以有效解决频点干扰、本地节目排序和节目调整问题，在服务和频率资源利用上具有更大的灵活度，为向县（市）一级的扩展提供了方便。
节目单由省平台对所有公共节目（含付费节目）进行统一编辑制作，将制作好的XML文件通过INTERNET或其他方式传给乙方。
乙方将本地自办节目加入XML 文件导入播出系统即可。
（七）计费系统
1、计费管理方式
采用“集中计费、分级管理”模式，由甲方平台综合计费系统（甲方BOSS 系统）对乙方用户进行集中计费处理。
在甲方统一的规划要求下，为乙方开辟相对独立的子系统，提供乙方的客户端界面，根据涟水县的需求设置相关参数，开发相应的功能模块，同时提供用户的业务统计、财务结算、组织权限管理等功能。
2、系统接入方式
通过甲方干线网提供主备冗余的百兆专线通道接入，满足乙方对甲方计费平台的快速访问要求。
3、本地化定制开发要求
如乙方对计费系统有具体应用要求，甲方在统一规划下，可根据相应要求，在一定的时间内安排开发，并测试上线（具体时间视具体情况而定）。
“关于涟水县有线电视数字化项目合作协议”附件三
4、计费系统的相关要求
在符合甲方统一规划的前提下，乙方的用户类型和产品资费可在综合计费系统中作适当调整，具体需求由乙方提供。
在计费系统中为乙方设置“营业厅”、“仓库”、“管理站”。
乙方“营业厅”办理的业务工单统一派发到其“管理站”，乙方的安装、信号恢复等工单完成情况可在所属“管理站”中查询到。
乙方“营业厅”销售的机顶盒、IC卡等设备从其对应的“仓库”中调用。
用户地址分为四级：例如，***区（一级）***小区（二级）1栋（三级）1单元101室（四级）。
如为农村用户，则为：***区（一级）**街道（二级）××社区（三级）15号（四级），其中前一个村为行政村，后一个村为自然村。
计费系统按“天”计费，于每月1日凌晨出帐，出帐时从用户的对应帐户扣除当月的消费额。
当用户余额小于信用额度则进行关断。
5、乙方计费角色与职能
营业员:负责前台业务的受理；
后台数据处理员：负责系统后台数据维护；
仓库管理员：负责机顶盒、智能卡等资源的调配和回收等；
工单管理员：负责工单的派发，扭转和处理等；
用户资料管理员：负责地址维护和用户资料的核实等；
网络维护员：负责计费终端至计费系统的网络维护等。
（八）数据广播系统
数据广播系统建设必须遵照“统一规范、本地播出”原则。
分前端数据广播内容在本地制作完成，并通过OC打包处理送入复用器，再经QAM调制进入HFC 网络。
（九）图文信息插播业务
图文信息插播系统按需要更换开机画面及信息条图文宣传图片，通过码流播出机播发图片信息。
（十）股票、马赛克、NVOD业务
甲方平台的股票、马赛克、NVOD业务没有区域信息，直接提供分前端使用。
（十一）机顶盒
7 / 9
进入乙方网络的整转机顶盒必须经过双方统一测试和选型，需符合甲方平台的机顶盒规范要求，功能上需保持一致。
（十二）互动电视平台
VOD服务器E300交换
机
IPQAM
CMTS或其
它宽带接入
1、互动电视节目下传方式
甲方平台互动电视节目流从视频服务器发出，通过甲方干线网将千兆IP信号传到涟水县中心机房，进入IPQAM后调制成射频信号，通过网络下传到互动电视机顶盒。
2、IPQAM设备部署
初期暂将IPQAM安装于涟水县分前端机房，后期根据业务发展情况进行扩展。
3、点播认证
交互信令系统由互动电视机顶盒，通过双向接入网及涟水县到甲方平台的专用光纤，与甲方平台互动电视前端的交互信令系统通信，实现对互动电视节目的点播认证和流程操作。
4、互动电视的频谱规划
互动电视业务频谱规划使用8个频点，分别为：482MHz、490MHz、498MHz、506MHz、514MHz、522MHz、530MHz、538MHz。
频点如需变动，双方进行协商。
5、网络地址的规划
互动电视业务的网络地址规划，包括IPQAM设备端口地址，IPQAM网管地址，宽带IP城域网地址、互动电视用户地址，需按照甲方平台要求进行统一规划。
“关于涟水县有线电视数字化项目合作协议”附件三
9 / 9
二、 其他事项
1、 乙方根据本附件建设本地数字电视平台；
2、 按照《关于涟水县有线电视数字化项目合作协议》，乙方负责分前端的日常运维管理。
3、本方案为《关于涟水县有线电视数字化项目合作协议》附件。
4、本方案根据有线数字电视平台建设实际情况，经双方协商同意后，可作适当调整。
甲方：江苏省广播电视信息网络股份
有限公司（盖章）
签约人（签字）：
签订日期： 2011年6月15日
乙方：涟水县广播电视台
（盖章）
签约人（签字）：
签订日期： 2011年6月15日。
