Protel99SE内功心法

第3章 电路原理图设计
其他对象的属性对话框均可采用这四种方法调出。 Attributes选项卡 Lib Ref：元件名称 Footprint：元件的封装形式 Designator：元件标号
Part Type：元件标注或类别
Part：元件的单元号 Selection：确定元件是否处于选中 状态，√表示选中 Hidden Pin：是否显示引脚号
programfilesdesignexplorer99selibrarysch322加载原理图元件库322加载原理图元件库122?第一种方法打开或新建一个原理图文件以下按图操作3第3章电路原理图设计45第3章电路原理图设计?第二种方法执行菜单命令designaddremovelibrary?第三种方法单击主工具栏中的图标第3章电路原理图设计?移出元件库操作同上只是要在selectedfiles显示框中选中文件名单击remove按钮即可
第3章 电路原理图设计 3.3绘制第一张原理图
3.3.1 放置元件
第3章 电路原理图设计
1 元件属性 Lib Ref（元件名称）： 元件符号在元件库中的名称。 如上图中的电容符号在元件库中的名称是CAP，在放 置元件时必须输入，但不会在原理图中显示出来。
Footprint（元件的封装形式）：
是元件的外形名称。一个元件可以有不同的外形，即 可以有多种封装形式。元件的封装形式主要用于印刷电 路板图。这一属性值在原理图中不显示。 Designator（元件标号）： 元件在原理图中的序号，如R1、C1等。
第3章 电路原理图设计
选择元件库
加载元件库
元件过滤
浏览元件
选择元件名
选择完毕，关闭
第3章 电路原理图设计
移动元件和元件标号等

Protel 99SE 简明使用手册Protel 99SE内容简介Protel 99SE采用数据库的管理方式。

Protel 99SE软件沿袭了Protel以前版本方便易学的特点，内部界面与Protel 99大体相同，新增加了一些功能模块，功能更加强大。

新增的层堆栈管理功能，可以设计32个信号层，16个地电层，16个机械层。

新增的3D功能让您在加工印制版之前可以看到板的三维效果。

增强的打印功能，使您可以轻松修改打印设置控制打印结果。

Protel 99SE容易使用的特性还体现在“这是什么”帮助，按下右上角的小问号，然后输入你所要的信息，可以很快地看到特性的功能，然后用到设计中，按下状态栏末端的按钮，使用自然语言帮助顾问。

第一章Protel 99SE的安装Protel 99SE 设计平台软硬件配置要求：１硬件配置最低：CPU－Pentium II 233MHZ内存－32M硬盘－300M显示器－15〃显示分辩率－1024×768建议配置：CPU－Pentium II 300 以上内存－128M硬盘－6G以上显示器－17〃以上显示分辩率－1280×10242 操作系统Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。

Ｍicrosoft Windows 98/95 或以上版本（含中文版）。

Protel 99SE附件安装方法非常简单，只需双击光盘目录下的Install.exe即可。

第二章如何进行原理图设计一、新建设计数据库文件在WINDOWS 95/98或NT界面下双击Protel 99SE 图标，点击File(文件)中new项，新建设计数据库。

新建设计文件，有两种方式：一种为MS Access Database方式，全部文件存储在单一的数据库中，同原来的99文件格式。

另一种为Windows File System方式，全部文件被直接保存在对话框底部指定的磁盘驱动器中的文件夹中，在资源管理器中可以直接看到所建立的原理图或PCB文件。

3. Multisim软件
Multisim软件是加拿大图像交互技术公司 （Interactive Image Technoligics简称IIT公司），于 80年代末、90年代初推出的以Windows为基础的仿 真工具，适用于板级的模拟/数字电路板的设计工 作。早期称EWB (Electronics Workbench)软件，是 一种电子电路仿真的虚拟电子实验台软件，现改 版为MultiSim9.0 软件。它包含了电路原理图的图 形输入、电路硬件描述语言输入方式，具有丰富 的仿真分析能力。利用它提供的虚拟仪器，可以 熟悉常用电子仪器测量方法，可以用比实验室中
要退出Protel 99 SE，首先要关闭库 中所角的×按钮，以免丢失 信息。
用鼠标右击标题栏下的文件名，出现 快捷菜单，选其中“Close ”命令，当逐 个关闭库中所有打开的文件后，设计工 作窗口呈灰色，这时可通过文件菜单中 的“退出”命令，关闭Protel窗口。
新版软件
Protel DXP Altium Designer
2. OrCad软件
OrCad是由美国OrCad公司于20世纪80年代末推出
的一个EDA软件。早在基于DOS环境下的OrCad 4.0，它就集成了电路原理图绘制、印制电路 板设计、数字电路仿真、可编程逻辑器件设 计等功能，而且它的用户界面友好且直观， 它的元器件库也是所有EDA软件中最丰富的， 电路仿真的元器件库更达到了8500个，收入 了几乎所有的通用型电路元器件模块。在世 界上它一直是EAD软件中的首选。
安装Protel 99 SE软件的步骤： (1) 将Protel 99 SE的安装光盘
插入光驱，打开Protel 99 SE软 件包文件夹，找出其中的安装文 件，双击Setup.exe图标。系统弹 出安装对话框

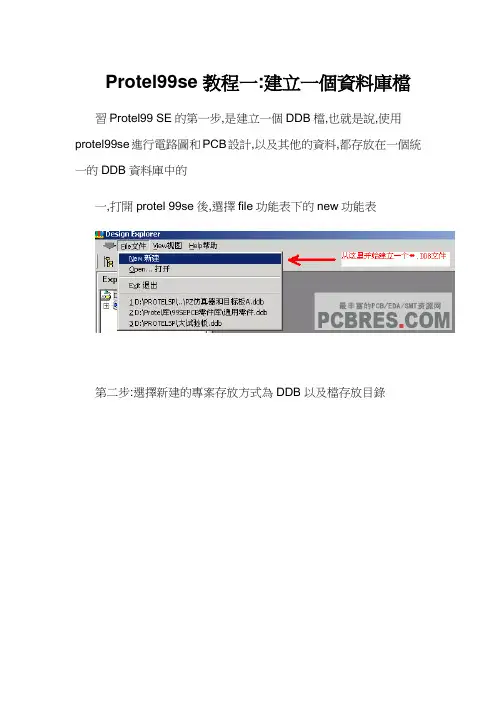

Protel99se教程一:建立一個資料庫檔習Protel99 SE的第一步,是建立一個DDB檔,也就是說,使用protel99se進行電路圖和PCB設計,以及其他的資料,都存放在一個統一的DDB資料庫中的一,打開protel 99se後,選擇file功能表下的new功能表第二步:選擇新建的專案存放方式為DDB以及檔存放目錄第三步:新建好DDB檔後,我們就可裏邊的Documents目錄下第五步:可以新建SCH檔了,也就是電路圖設計專案第六步:新建後SCH項目後,在默認的一個protel99se元件庫中,可以選擇元件放到電路圖中了第七步:我們也可以選擇增加自己的元件庫------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理圖繪製使用protel99se繪製原理圖,首先要先設置一下顯示網格這一項去掉,這一個可以根據個個習慣,並不是一定需要這樣的,去掉prote99se的介面的View菜下,將visible Grid選中或取消,可以選擇是否顯示網格.下邊我們繪製一個簡單的原理圖,使大家熟悉一下protel99se的原理圖操作,這個SCH原理圖的所有元件,都可以在我們默認的原件庫中下載.一、將元件放進SCH原理圖中，並且設計元件的屬性第二步：設計元件的屬性，包括封裝,名稱，元件屬性等第三步：在protel99se中設計中，放入網路標號.在同一原理中，所有相同的網路標號，在圖紙中，表示同一網路結點第四步：設點電源地第五步：在protel99se中，我們放好元件，設計是電源和接地後，我們就可以畫線了如上圖所示，我們已經繪製了一個基本的SCH原理圖，這個原理包括了基本的電源，負載，以及接地，並且接好了線，下一課，我們將介紹如何時快速將這些圖，轉化為實際的PCB圖形Protel99se教程三:新建PCB檔以及PCB基本設定在上一課，我們繪製好SCH原理圖後，在這一節課開始，我們介紹，如何將SCH轉化成PCB文件，在這一節課，我們主要給大家講解，如果新建PCB檔以及載入封裝圖.第一步：在Documents目錄下，新建一個PCB檔，PCB檔即是我們存放PCB電路的檔第二步:在導航欄中，選擇Libraries這一項，這可以讓我們在導航欄中，顯示當前可以放的封裝庫，以供選擇第三步：流覽封庫以及增加protel99se封裝庫第四步：選擇封裝庫並且增加到當前PCB檔中:第五步：增加好封裝庫後，我們就要以選擇和使用些元件了第六步：在protel99se繪製PCB圖是，有一個單位的選擇，可以使用公制以及英制，可以如下圖切換,也可以命名便用protel99se 快捷健“Q”切換經過上邊的設置後，我們一步即可以將所繪的原理圖，轉成我們需要的PCB檔圖。
