江苏省南京市中考物理 专题 欧姆定律3(无答案)

中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。

其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。

电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。

当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。

2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。

油量表由量程为03V 的电压表改装而成。

已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。

电源电压保持6V 不变。

（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。

3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

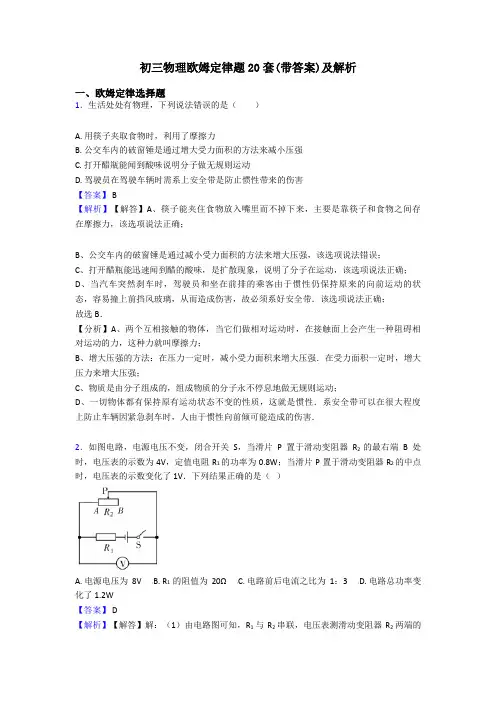

初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1. 在综合实践活动课上, 小明把一只用半导体材料制成的电阻Rx与滑动变阻器R串联接在电压恒为6V的电路中, 如图甲所示. 闭合开关, 滑动变阻器的滑片P由a端向b端移动的过程中, 电流表和电压表示数变化情况如图乙所示, 针对该实验过程, 下列结果正确的是（）A. Rx是定值电阻, 其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时, Rx的阻值变大【答案】 B【解析】【解答】由电路图可知, 电阻Rx与滑动变阻器R串联, 电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端, 滑动变阻器接入电路的阻值最大,电路总电阻最大, 电路中的电流最小, 由图象可知, 最小电流I最小=0.1A, 电路消耗的功率最小: P最小=UI最小=6V×0.1A=0.6W, 故B正确.当电路中的电流最小时, 对应电压表示数U滑=4.5V, 由欧姆定律得, 滑动变阻器的最大阻值: , 故C错误.根据串联电路电压规律可知, 电阻Rx两端的电压：Ux=U-U滑=6V-5.0V=1V,此时Rx的阻值:当滑动变阻器的滑片P位于b端, 滑动变阻器接入电路的阻值为零, 电路总电阻最小, 电路中的电流最大, 由图象可知, 最大电流I最大=1.0A, 则电阻Rx两端的电压：Ux′=U=6V,此时R x的值由上述可知, Rx不是定值电阻, 故A错误.当P从a端移向b端时, Rx的阻值变小, 故D错误.故答案为: B.【分析】分析电路图确定滑动变阻器和Rx的连接方式及电压表所测的电压, 分析出滑片在a端和b端时滑动变阻器应用的阻值, 由图象乙确定出对应的电流值, 由欧姆定律和电功率的公式进行计算即可解答.2. 有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1.L2 , 不考虑温度对灯丝电阻的影响, 下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时, 两灯一样亮C. L1和L2并联在一起同时使用时, 两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻, 接在电源电压为12V的电路中, L1也能正常发光【答案】D【解析】【解答】解:A. 由P=UI可得, 两灯泡正常发光时的电流分别为:I1= = =0.5A, I2= = = A,所以两灯泡正常发光时的电流不一样, 故A错误；B. 由P=UI= 可得, 两灯泡的电阻分别为:R1= = =12Ω, R2= = =27Ω,两灯泡串联时通过的电流相等, 但灯泡的电阻不同, 由P=I2R可知, 两灯泡的实际功率不相等, 亮度不同, 故B错误；C. L1和L2并联在一起同时使用时, 它们两端的电压相等, 但灯泡的电阻不同, 由P= 可知, 两灯泡消耗的电功率不相等, 故C错误；D. 将L1串联在一个12Ω的电阻时, 电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω,电路中的电流I= = =0.5A, 因电路中的电流和灯泡L1正常发光时的电流相等, 所以L1能正常发光, 故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等, 根据P=UI求出两灯泡的正常发光时的电流, 然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻, 根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系, 实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时, 它们两端的电压相等, 根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时, 根据电阻的串联和欧姆定律求出电路中的电流, 然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光.3. 如图所示的电路, 闭合开关S, 当滑片P向左移动时, 不考虑灯丝电阻受温度影响. 下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解: 因电压表的内阻很大、在电路中相当于断路,所以, 滑片移动时, 接入电路中的电阻不变,此时灯泡与滑动变阻器的最大阻值串联, 电压表测滑片右侧部分两端的电压, 电流表测电路中的电流,由I= 可知, 电路中的电流不变, 即电流表的示数不变, 故B错误；因灯泡的亮暗取决于实际功率的大小,所以, 由P=I2R可知, 灯泡的实际功率不变, 亮暗不变, 故A错误；由P=UI可知, 电路的总功率不变, 故D正确；当滑片P向左移动时, 电压表并联部分的电阻变大,由U=IR可知, 电压表的示数变大, 故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变, 此时灯泡与滑动变阻器的最大阻值串联, 电压表测滑片右侧部分两端的电压, 电流表测电路中的电流, 根据欧姆定律可知电路中电流的变化, 根据P=I2R可知灯泡实际功率的变化, 进一步判断亮暗的变化, 根据P=UI可知电路总功率的变化, 根据滑片的移动可知滑片右侧部分电阻的变化, 根据欧姆定律可知电压表示数的变化.4. 对于某一确定的导体, 影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解: （1）由欧姆定律可知, 对于某一导体, 通过导体的电流与导体两端的电压成正比, 所以对于某一确定的导体, 通过导体电流大小决定于导体两端的电压, 故C正确；（2）导体电阻和电压决定了通过导体的电流大小, 即在一定时间内通过导体横截面的电荷量的多少, 电流的大小与质量无关, 故ABD错误.故选C．【分析】对于某一导体, 电阻一定, 通过导体的电流与导体两端的电压成正比, 据此分析选择.5. 在如图所示电路中, 电源电压相同且不变, 电路元件均完好, 电流表A1的示数比A2大, 下列方案中有可能使两电流表示数相同的有（）方案: ①用一个更小的电阻替换R3 ②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1.R2并联, 电流表A1在干路上, b图R1.R3串联, 电源电压相同且不变, 电流表A1的示数比A2大, 要使两电流表示数相同, 可以减小A1的示数或者增大A2的示数, 根据欧姆定律可知, 可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2 , 故①③符合题意；因R1.R2.R3的大小未知, 故②④不确定。
