运放基本电路全解析我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
反相运放电路的应用原理1. 什么是反相运放电路反向操作放大器（也称为反相运算放大器）是一种集成电路，可以执行增益和反转输入信号的功能。
它是一种非常常用的电路，用于各种应用中，包括信号放大、滤波、信号比较和运算等。
2. 反相运放电路的基本原理反相运放电路使用了一个运算放大器（Operational Amplifier, OP-AMP）和一些连接元件，如电阻、电容等。
它的基本原理如下：•反相放大器：反相运放电路的主要功能之一是放大输入信号。
输入信号通过电阻连接到运放的反相输入端（IN-）上，输出信号从运放的输出端（OUT）读取。
放大系数由连接到运放反相输入端的反馈电阻决定。
放大倍数可以通过调整反馈电阻的值来控制。
•输入阻抗：反相运放电路具有非常高的输入阻抗。
这意味着它可以有效地接收来自外部源的信号，而不会引入额外的负载。
•输出阻抗：反相运放电路具有非常低的输出阻抗，这意味着它可以驱动负载而不会降低电压幅度。
•相位反转：反相运放电路会反转输入信号的相位。
输入信号的正半周期将变为负半周期，负半周期将变为正半周期。
3. 反相运放电路的应用反相运放电路有许多应用，下面列举了其中一些常见的应用：•信号放大：反相运放电路可用于放大输入信号，使得信号幅度加倍或增加到所需的范围。
•运算放大器：反相运放电路可以用来进行各种数学运算，如加法、减法、乘法和除法。
通过调整输入电压和反馈电阻的比例，可以实现不同的运算。
•滤波器：反相运放电路可以用作滤波器，滤除输入信号中的特定频率成分。
通过选择合适的电容和电阻值，可以实现不同类型的滤波器，如低通滤波器、高通滤波器和带通滤波器。
•比较器：反相运放电路可以用于比较两个输入电压的大小，输出0或1，表示两个输入电压之间的关系。
•振荡器：反相运放电路可以用于构建振荡器电路，产生不同频率的正弦波信号。
4. 反相运放电路的优点和注意事项•优点：–高增益和输入阻抗–低输出阻抗–简单的电路结构–广泛的应用领域•注意事项：–反相运放电路需要稳定的电源供电，并且需要与其他电路元件正确连接。
运放应用电路
运放是一种重要的电子元件，其应用广泛，被广泛应用于模拟电路中。
运放基本上是一个差分放大器，它能将信号放大，瞬间响应电压变化并产生输出信号，非常适用于需要高增益的应用。
在许多现代电路中，运放是一个核心组件，负责实现各种信号处理功能和建立各种电路系统。
运放电路被广泛应用于滤波器，振荡器，比较器，放大器和功率放大器等应用中。
在滤波器应用中，运放可以用来将特定频率范围内的信号放大或压缩，以实现滤波效果。
在振荡器应用中，运放可以实现正弦波、方波和锯齿波的产生。
在比较器应用中，运放可以将两个信号进行比较，以确定其大小或相等性。
在放大器应用中，运放可以将信号的幅度进行放大，以实现信号的传输。
在功率放大器应用中，运放可以将小信号转换为大信号，以实现功率放大。
运放应用电路具有广泛的用途，提供了一种高性能和低成本的方式来实现各种电路设计和功能。
同时，运放电路也是现代电子工程师必备的知识点之一。
无论您是从事模拟电路设计、数字电路设计还是嵌入式系统设计方面的工作，掌握运放应用电路都将为您提供重要的帮助。

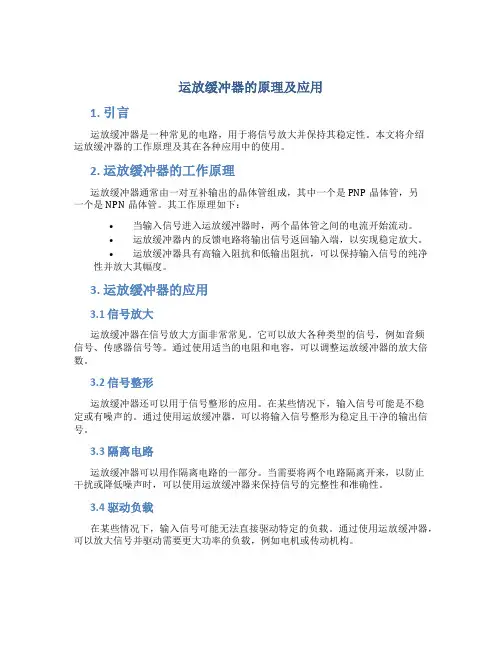

运放缓冲器的原理及应用1. 引言运放缓冲器是一种常见的电路，用于将信号放大并保持其稳定性。
本文将介绍运放缓冲器的工作原理及其在各种应用中的使用。
2. 运放缓冲器的工作原理运放缓冲器通常由一对互补输出的晶体管组成，其中一个是PNP晶体管，另一个是NPN晶体管。
其工作原理如下：•当输入信号进入运放缓冲器时，两个晶体管之间的电流开始流动。
•运放缓冲器内的反馈电路将输出信号返回输入端，以实现稳定放大。
•运放缓冲器具有高输入阻抗和低输出阻抗，可以保持输入信号的纯净性并放大其幅度。
3. 运放缓冲器的应用3.1 信号放大运放缓冲器在信号放大方面非常常见。
它可以放大各种类型的信号，例如音频信号、传感器信号等。
通过使用适当的电阻和电容，可以调整运放缓冲器的放大倍数。
3.2 信号整形运放缓冲器还可以用于信号整形的应用。
在某些情况下，输入信号可能是不稳定或有噪声的。
通过使用运放缓冲器，可以将输入信号整形为稳定且干净的输出信号。
3.3 隔离电路运放缓冲器可以用作隔离电路的一部分。
当需要将两个电路隔离开来，以防止干扰或降低噪声时，可以使用运放缓冲器来保持信号的完整性和准确性。
3.4 驱动负载在某些情况下，输入信号可能无法直接驱动特定的负载。
通过使用运放缓冲器，可以放大信号并驱动需要更大功率的负载，例如电机或传动机构。
3.5 可变增益放大器运放缓冲器还可以用作可变增益放大器。
通过控制输入信号和反馈电路之间的关系，可以调整运放缓冲器的放大倍数。
这对于需要根据需要调整信号幅度的应用非常有用。
4. 总结运放缓冲器是一种常见的电路，适用于各种应用，包括信号放大、信号整形、隔离电路、驱动负载和可变增益放大器。
其工作原理基于反馈电路，具有高输入阻抗和低输出阻抗，能够稳定放大输入信号。
运放缓冲器在电子工程中扮演着重要的角色，为各种电路提供稳定的信号支持。
以上是对运放缓冲器的原理及应用的简要介绍，通过了解运放缓冲器的工作原理和应用场景，我们可以更好地理解其在电子领域中的作用及意义。
