运放的原理与应用

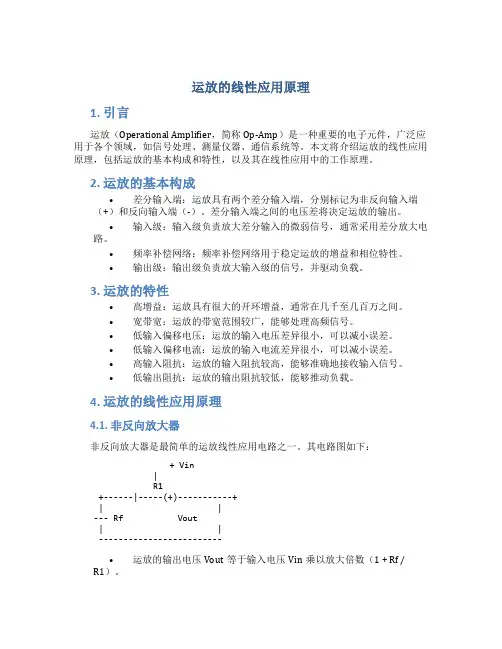

运放的线性应用原理1. 引言运放（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，广泛应用于各个领域，如信号处理、测量仪器、通信系统等。

本文将介绍运放的线性应用原理，包括运放的基本构成和特性，以及其在线性应用中的工作原理。

2. 运放的基本构成•差分输入端：运放具有两个差分输入端，分别标记为非反向输入端（+）和反向输入端（-）。

差分输入端之间的电压差将决定运放的输出。

•输入级：输入级负责放大差分输入的微弱信号，通常采用差分放大电路。

•频率补偿网络：频率补偿网络用于稳定运放的增益和相位特性。

•输出级：输出级负责放大输入级的信号，并驱动负载。

3. 运放的特性•高增益：运放具有很大的开环增益，通常在几千至几百万之间。

•宽带宽：运放的带宽范围较广，能够处理高频信号。

•低输入偏移电压：运放的输入电压差异很小，可以减小误差。

•低输入偏移电流：运放的输入电流差异很小，可以减小误差。

•高输入阻抗：运放的输入阻抗较高，能够准确地接收输入信号。

•低输出阻抗：运放的输出阻抗较低，能够推动负载。

4. 运放的线性应用原理4.1. 非反向放大器非反向放大器是最简单的运放线性应用电路之一。

其电路图如下：+ Vin|R1+------|-----(+)-----------+| |--- Rf Vout| |-------------------------•运放的输出电压Vout等于输入电压Vin乘以放大倍数（1 + Rf / R1）。

•非反向放大器对输入信号不进行相位反转，放大倍数大于1。

4.2. 反向放大器反向放大器是另一种常见的运放线性应用电路。

其电路图如下：+ Vin| +------+--- | || R1 Rf || | || +------+--- || VoutGND•运放的输出电压Vout等于输入电压Vin乘以放大倍数（-Rf / R1）。

•反向放大器对输入信号进行相位反转，放大倍数可以小于1，甚至可以为负值。

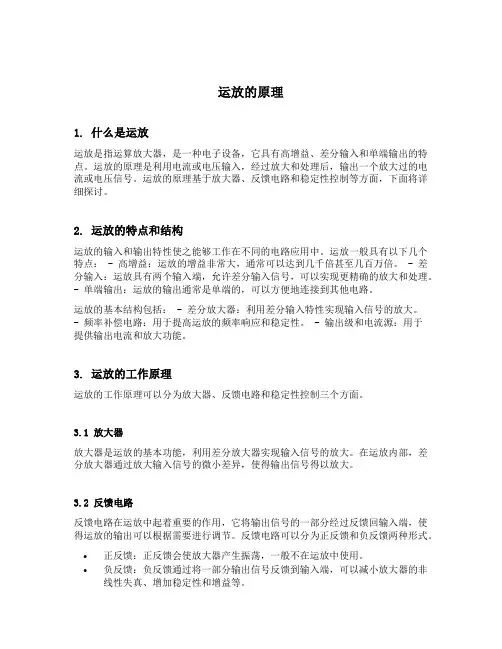

运放的原理1. 什么是运放运放是指运算放大器，是一种电子设备，它具有高增益、差分输入和单端输出的特点。

运放的原理是利用电流或电压输入，经过放大和处理后，输出一个放大过的电流或电压信号。

运放的原理基于放大器、反馈电路和稳定性控制等方面，下面将详细探讨。

2. 运放的特点和结构运放的输入和输出特性使之能够工作在不同的电路应用中。

运放一般具有以下几个特点： - 高增益：运放的增益非常大，通常可以达到几千倍甚至几百万倍。

- 差分输入：运放具有两个输入端，允许差分输入信号，可以实现更精确的放大和处理。

- 单端输出：运放的输出通常是单端的，可以方便地连接到其他电路。

运放的基本结构包括： - 差分放大器：利用差分输入特性实现输入信号的放大。

- 频率补偿电路：用于提高运放的频率响应和稳定性。

- 输出级和电流源：用于提供输出电流和放大功能。

3. 运放的工作原理运放的工作原理可以分为放大器、反馈电路和稳定性控制三个方面。

3.1 放大器放大器是运放的基本功能，利用差分放大器实现输入信号的放大。

在运放内部，差分放大器通过放大输入信号的微小差异，使得输出信号得以放大。

3.2 反馈电路反馈电路在运放中起着重要的作用，它将输出信号的一部分经过反馈回输入端，使得运放的输出可以根据需要进行调节。

反馈电路可以分为正反馈和负反馈两种形式。

•正反馈：正反馈会使放大器产生振荡，一般不在运放中使用。

•负反馈：负反馈通过将一部分输出信号反馈到输入端，可以减小放大器的非线性失真、增加稳定性和增益等。

3.3 稳定性控制稳定性是运放的一个重要指标，主要通过电流源和频率补偿电路实现。

电流源提供运放的工作电流，频率补偿电路则用于提高运放的频率响应和防止振荡。

4. 运放的应用运放在电路设计中有广泛的应用，以下是几个常见的应用领域：4.1 模拟信号处理运放可以对模拟信号进行放大、滤波和增益控制等处理，常用于音频放大器、滤波器和调节电路等。

4.2 模拟计算运放在模拟计算器中起着重要作用，可以实现加法器、乘法器和积分器等功能。

运放做比较器原理的应用1. 什么是运放运放，即运算放大器（Operational Amplifier），是一种重要的电子器件，用于增强电压信号或电流信号，具有放大、滤波、整形等功能。

2. 比较器的原理比较器是一种用于比较两个输入信号的电子设备，其输出结果与输入信号之间的关系有两种情况：一种是输入信号1大于输入信号2，输出高电平；另一种是输入信号1小于输入信号2，输出低电平。

3. 运放作为比较器的优势由于运放具有高增益、输入阻抗高、输出阻抗低等特点，因此它可以很好地实现比较器的功能。

4. 运放比较器的应用4.1 电压比较器电压比较器是最常见的运放应用之一。

通过调节运放的反馈电阻，可以实现不同的电压比较功能。

常见的应用有电源电压检测、电压表、电子秤等。

4.2 电流比较器运放还可以实现电流的比较功能。

通过调整输入电阻和灵敏度电阻，可以将输入电流转变为相应的电压信号，并进行比较。

电流比较器常用于温度控制、电流保护等领域。

4.3 开关控制运放比较器还可以用于控制开关的状态。

通过与开关电路结合，可以实现开关的自动切换和控制逻辑。

4.4 方波发生器运放比较器还可以用于产生方波信号。

通过输入一个三角波或锯齿波信号和一个参考电压信号，运放比较器可以输出一个相应频率的方波信号。

这在数字系统中常常用于时钟信号的产生。

4.5 正负阈值检测通过在比较器的输入端加入一个阈值电压，可以实现对正负阈值的检测。

在实际应用中，这常用于触发器电路、报警系统等场景。

5. 运放比较器的特点5.1 高增益运放比较器可以实现很高的电压增益，从而能够处理微弱的输入信号。

5.2 高速响应运放比较器具有非常快的响应速度，可以在微秒内完成输入信号的比较。

5.3 噪声低运放比较器的输出噪声较低，可以提供清晰准确的输出信号。

5.4 可调节性好运放比较器的反馈电阻可以根据需要进行调整，以满足不同的应用需求。

6. 总结运放作为比较器的应用非常广泛，可以实现电压比较、电流比较、开关控制、方波发生器、正负阈值检测等多种功能。

运算放大器基本原理及应用一． 原理(一） 运算放大器1.原理运算放大器是目前应用最广泛的一种器件;当外部接入不同的线性或非线性元器件组成输入和负反馈电路时;可以灵活地实现各种特定的函数关系..在线性应用方面;可组成比例、加法、减法、积分、微分、对数等模拟运算电路..运算放大器一般由4个部分组成;偏置电路;输入级;中间级;输出级..图1运算放大器的特性曲线 图2运算放大器输入输出端图示图1是运算放大器的特性曲线;一般用到的只是曲线中的线性部分..如图2所示..U -对应的端子为“-”;当输入U -单独加于该端子时;输出电压与输入电压U -反相;故称它为反相输入端..U +对应的端子为“＋”;当输入U +单独由该端加入时;输出电压与U +同相;故称它为同相输入端..输出：U 0= AU +-U - ； A 称为运算放大器的开环增益开环电压放大倍数.. 在实际运用经常将运放理想化;这是由于一般说来;运放的输入电阻很大;开环增益也很大;输出电阻很小;可以将之视为理想化的;这样就能得到:开环电压增益A ud =∞；输入阻抗r i =∞；输出阻抗r o =0；带宽f BW =∞；失调与漂移均为零等理想化参数..2.理想运放在线性应用时的两个重要特性输出电压U O 与输入电压之间满足关系式：U O ＝A ud U +－U －;由于A ud =∞;而U O 为有限值;因此;U +－U －≈0..即U +≈U －;称为“虚短”..由于r i =∞;故流进运放两个输入端的电流可视为零;即I IB ＝0;称为“虚断”;这说明运放对其前级吸取电流极小..上述两个特性是分析理想运放应用电路的基本原则;可简化运放电路的计算.. 3. 运算放大器的应用 1比例电路所谓的比例电路就是将输入信号按比例放大的电路;比例电路又分为反向比例电路、同相比例电路、差动比例电路.. a 反向比例电路反向比例电路如图3所示;输入信号加入反相输入端:图3反向比例电路电路图对于理想运放;该电路的输出电压与输入电压之间的关系为：为了减小输入级偏置电流引起的运算误差;在同相输入端应接入平衡电阻R ’＝R 1 // R F ..输出电压U 0与输入电压U i 称比例关系;方向相反;改变比例系数;即改变两个电阻的阻值就可以改变输出电压的值..反向比例电路对于输入信号的负载能力有一定的要求.. b 同向比例电路同向比例电路如图4所示;跟反向比例电路本质上差不多;除了同向接地的一段是反向输入端:图4 同相比例电路电路图它的输出电压与输入电压之间的关系为：； R’＝R 1 // R F只要改变比例系数就能改变输出电压;且U i 与U 0的方向相同;同向比例电路对集成运放的共模抑制比要求高.. c 差动比例电路差动比例电路如图5所示;输入信号分别加在反相输入端和同相输入端:图5 差动比例电路电路图其输入和输出的关系为：i1f O U R R U -=i1fO )U R R (1U +=可以看出它实际完成的是：对输入两信号的差运算.. 2和/差电路 a 反相求和电路其电路图如图6所示输入端的个数可根据需要进行调整:图6 反相求和电路图其中电阻R'满足：它的输出电压与输入电压的关系为：它的特点与反相比例电路相同;可以十分方便的通过改变某一电路的输入电阻;来改变电路的比例关系;而不影响其它支路的比例关系.. b 同相求和电路其电路如图7所示输入端的个数可根据需要进行调整:图7 同向求和电路图它的输出电压与输入电压的关系为：它的调节不如反相求和电路;而且它的共模输入信号大;因此它的应用不很广泛.. c 和差电路其电路图如图8所示;此电路的功能是对U i1、U i2进行反相求和;对U i3、U i4进行同相求和;然后进行的叠加即得和差结果..图8 和差电路图它的输入输出电压的关系是：由于该电路用一只集成运放;它的电阻计算和电路调整均不方便;因此我们常用二级集成运放组成和差电路..它的电路图如图9所示:图9 二级集成和差电路图它的输入输出电压的关系是：⎪⎪⎭⎫⎝⎛--+=22114433f 0R U R U R U R U R U i i i i它的后级对前级没有影响采用理想的集成运放;它的计算十分方便.. 3 积分电路和微分电路 a 积分电路其电路图如图10所示：它是利用电容的充放电来实现积分运算;可实现积分运算及产生三角波形等..图10 积分电路图它的输入、输出电压的关系为：其中: 表示电容两端的初始电压值.如果电路输入的电压波形是方形;则产生三角波形输出.. b 微分电路微分是积分的逆运算;它的输出电压与输入电压呈微分关系..电路如图11所示:图11 微分电路图R u -=0它的输入、输出电压的关系为： 4 对数和指数运算电路 a 对数运算电路对数运算电路就是是输出电压与输入电压呈对数函数..我们把反相比例电路中Rf 用二极管或三级管代替级组成了对数运算电路..电路图如图12所示：图12 对数运算电路它的输入、输出电压的关系为也可以用三级管代替二极管: b 指数运算电路指数运算电路是对数运算的逆运算;将指数运算电路的二极管三级管与电阻R 对换即可..电路图如13所示:图13 指数运算电路它的输入、输出电压的关系为： 利用对数和指数运算以及比例;和差运算电路;可组成乘法或除法运算电路和其它非线性运算电路..二无源滤波电路0101=+-=⎰t c t t i u dt u RC u r iu u S I u Re 0-=滤波电路的作用：允许规定范围内的信号通过；而使规定范围之外的信号不能通过..滤波电路的分类：低通滤波器：允许低频率的信号通过;将高频信号衰减； 高通滤波器：允许高频信号通过;将低频信号衰减；带通滤波器：允许一定频带范围内的信号通过;将此频带外的信号衰减； 带阻滤波器：阻止某一频带范围内的信号通过;允许此频带以外的信号衰减；仅由无源元件电阻、电容、电感组成的滤波电路;为无源滤波电路..它有很大的缺陷如：电路小;能力差等..为此我们要学习有源滤波电路.. 三有源滤波电路有源滤波器是指利用放大器、电阻和电容组成的滤波电路;可用在信息处理、数据传输、抑制干扰等方面..但因受运算放大器频带限制;这种滤波器主要用于低频范围..1一阶有源低通滤波器其电路如图14-a 所示;它是由一级RC 低通电路的输出再接上一个同相输入比例放大器构成; 幅频特性如图14-b 所示; 通带以外以dB 20-/十倍频衰减:图14-a 一阶有源低通滤波电路 图14-b 一阶有源低通幅频特性该电路的传递函数为: 式中RC 10=ω称为截止角频率;传递函数的模为2)(1)(o vo v A j A ωωω+=幅角为00arctg ωωϕ-=)(.. 2二阶有源滤波电路为了使输出电压以更快的速率下降;以改善滤波效果;再加一节RC 低通滤波环节;称为二阶有源滤波电路..它比一阶低通滤波器的滤波效果更好..二阶有源滤波器的典型结构如图15所示：图15 二阶有源滤波器典型结构 图中;Y 1～Y 5为导纳;考虑到U P ＝U N ;可列出相应的节点方程式为： 在节点A 有： 在节点B 有： 联立以上二等式得：考虑到： 则：AS 即是二阶压控电压源滤波器传递函数的一般表达式..只要适当选择Y i i ＝1～5;就可以构成低通、高通、带通等有源滤波器..)(ba aO N P R R R U U U +=≈。

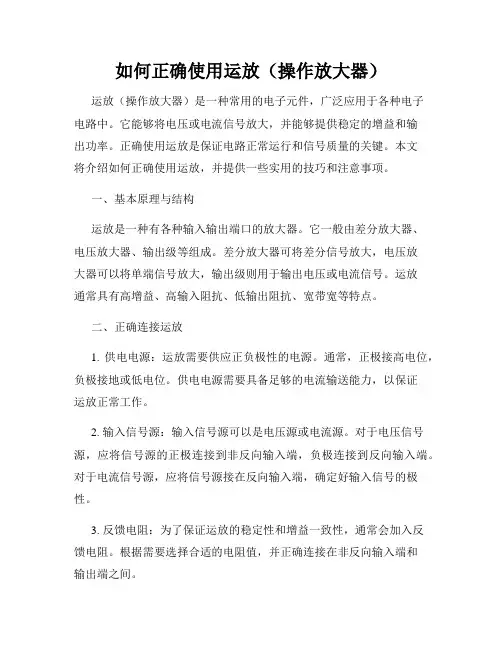

如何正确使用运放（操作放大器）运放（操作放大器）是一种常用的电子元件，广泛应用于各种电子电路中。

它能够将电压或电流信号放大，并能够提供稳定的增益和输出功率。

正确使用运放是保证电路正常运行和信号质量的关键。

本文将介绍如何正确使用运放，并提供一些实用的技巧和注意事项。

一、基本原理与结构运放是一种有各种输入输出端口的放大器。

它一般由差分放大器、电压放大器、输出级等组成。

差分放大器可将差分信号放大，电压放大器可以将单端信号放大，输出级则用于输出电压或电流信号。

运放通常具有高增益、高输入阻抗、低输出阻抗、宽带宽等特点。

二、正确连接运放1. 供电电源：运放需要供应正负极性的电源。

通常，正极接高电位，负极接地或低电位。

供电电源需要具备足够的电流输送能力，以保证运放正常工作。

2. 输入信号源：输入信号源可以是电压源或电流源。

对于电压信号源，应将信号源的正极连接到非反向输入端，负极连接到反向输入端。

对于电流信号源，应将信号源接在反向输入端，确定好输入信号的极性。

3. 反馈电阻：为了保证运放的稳定性和增益一致性，通常会加入反馈电阻。

根据需要选择合适的电阻值，并正确连接在非反向输入端和输出端之间。

4. 输出连接负载：运放的输出端一般需要连接负载才能够发挥作用。

根据实际需求选择合适的负载，并正确连接在输出端。

5. 接地与阻容连接：为了提供稳定的工作环境，应将运放的金属外壳接地，并根据需要使用适当的阻容进行滤波。

三、运放的基本应用1. 增益放大：运放可以将输入信号放大到所需的幅度，并提供稳定的增益。

通过调整反馈电阻的值，可以改变运放的增益。

注意选择合适的电阻值范围，避免过大或过小，以保证运放工作在有效范围内。

2. 滤波：运放可以通过反馈电阻和电容实现滤波功能。

根据需要选择合适的电容值和电阻值，并正确连接在输入端和反馈电阻之间，以实现低通、高通、带通等滤波效果。

3. 符号放大：运放可以反相输入信号，并将其放大输出，起到符号放大的作用。

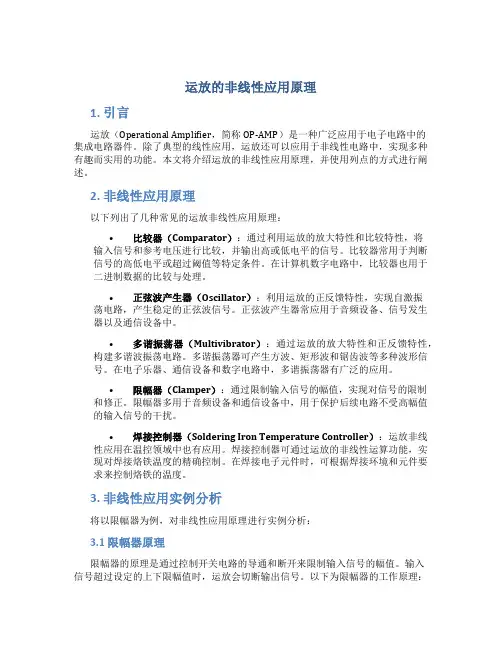

运放的非线性应用原理1. 引言运放（Operational Amplifier，简称OP-AMP）是一种广泛应用于电子电路中的集成电路器件。

除了典型的线性应用，运放还可以应用于非线性电路中，实现多种有趣而实用的功能。

本文将介绍运放的非线性应用原理，并使用列点的方式进行阐述。

2. 非线性应用原理以下列出了几种常见的运放非线性应用原理：•比较器（Comparator）：通过利用运放的放大特性和比较特性，将输入信号和参考电压进行比较，并输出高或低电平的信号。

比较器常用于判断信号的高低电平或超过阈值等特定条件。

在计算机数字电路中，比较器也用于二进制数据的比较与处理。

•正弦波产生器（Oscillator）：利用运放的正反馈特性，实现自激振荡电路，产生稳定的正弦波信号。

正弦波产生器常应用于音频设备、信号发生器以及通信设备中。

•多谐振荡器（Multivibrator）：通过运放的放大特性和正反馈特性，构建多谐波振荡电路。

多谐振荡器可产生方波、矩形波和锯齿波等多种波形信号。

在电子乐器、通信设备和数字电路中，多谐振荡器有广泛的应用。

•限幅器（Clamper）：通过限制输入信号的幅值，实现对信号的限制和修正。

限幅器多用于音频设备和通信设备中，用于保护后续电路不受高幅值的输入信号的干扰。

•焊接控制器（Soldering Iron Temperature Controller）：运放非线性应用在温控领域中也有应用。

焊接控制器可通过运放的非线性运算功能，实现对焊接烙铁温度的精确控制。

在焊接电子元件时，可根据焊接环境和元件要求来控制烙铁的温度。

3. 非线性应用实例分析将以限幅器为例，对非线性应用原理进行实例分析：3.1 限幅器原理限幅器的原理是通过控制开关电路的导通和断开来限制输入信号的幅值。

输入信号超过设定的上下限幅值时，运放会切断输出信号。

以下为限幅器的工作原理：1.以一个正弦波信号作为输入信号。

2.设置上下限幅电压值。

运放的原理与使用运放，即运算放大器，是一种广泛应用于电子电路中的集成电路元件。

它的主要功能是将输入信号放大到合理的幅度，以便用于各种运算。

运放的原理和使用可以通过以下几个方面进行详细说明。

一、运放的基本电路结构运放的基本电路结构由差动输入级、单端放大级和输出级组成。

差动输入级用于接收输入信号，并将信号转换为电流。

单端放大级将电流信号转换为电压信号，并放大到合适的幅度。

输出级通过负反馈机制将输出信号与输入信号进行比较，以保持输出信号与输入信号的一致性。

二、运放的放大特性运放具有很高的放大增益和带宽产品，可以将输入信号放大到较大的幅度。

同时，运放的输入阻抗很高，输出阻抗很低，可以减小信号的失真和干扰。

三、运放的运算功能运放可以实现各种运算功能，包括放大、求和、积分、微分等。

通过调整运放的反馈电阻和电容，可以得到不同的运算结果。

四、运放的使用在实际应用中，运放可以作为放大器、比较器、滤波器等电路中的关键元件。

下面分别介绍一些常见的运放应用。

1.放大器运放可以作为电压放大器进行电压信号的放大。

通过选择合适的反馈电阻和电容，可以得到不同的放大倍数和频率响应。

2.比较器运放可以作为比较器进行信号的比较。

通过设置阈值电压，当输入信号超过或低于阈值时，输出高电平或低电平。

3.积分器运放可以通过设置负反馈电容实现积分功能。

当输入信号通过运放时，反馈电容会对信号进行积分，从而得到输出信号。

4.微分器运放可以通过设置负反馈电阻和电容实现微分功能。

当输入信号通过运放时，反馈电容和电阻会对信号进行微分，从而得到输出信号。

5.滤波器运放可以结合电容和电阻构成低通、高通、带通滤波器等。

通过调整电容和电阻的数值，可以实现对不同频率信号的滤波功能。

总之，运放作为一种重要的电子元件，在电路设计中有着广泛的应用。

它的原理和使用方法可以根据具体的应用需求进行调整和优化。

通过合理的选择和配置，可以实现不同的信号处理和运算功能。

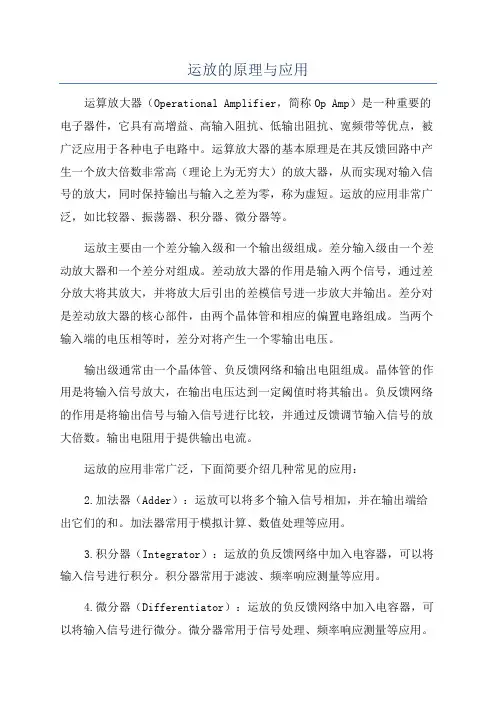

运放的原理与应用运算放大器（Operational Amplifier，简称Op Amp）是一种重要的电子器件，它具有高增益、高输入阻抗、低输出阻抗、宽频带等优点，被广泛应用于各种电子电路中。

运算放大器的基本原理是在其反馈回路中产生一个放大倍数非常高（理论上为无穷大）的放大器，从而实现对输入信号的放大，同时保持输出与输入之差为零，称为虚短。

运放的应用非常广泛，如比较器、振荡器、积分器、微分器等。

运放主要由一个差分输入级和一个输出级组成。

差分输入级由一个差动放大器和一个差分对组成。

差动放大器的作用是输入两个信号，通过差分放大将其放大，并将放大后引出的差模信号进一步放大并输出。

差分对是差动放大器的核心部件，由两个晶体管和相应的偏置电路组成。

当两个输入端的电压相等时，差分对将产生一个零输出电压。

输出级通常由一个晶体管、负反馈网络和输出电阻组成。

晶体管的作用是将输入信号放大，在输出电压达到一定阈值时将其输出。

负反馈网络的作用是将输出信号与输入信号进行比较，并通过反馈调节输入信号的放大倍数。

输出电阻用于提供输出电流。

运放的应用非常广泛，下面简要介绍几种常见的应用：2.加法器（Adder）：运放可以将多个输入信号相加，并在输出端给出它们的和。

加法器常用于模拟计算、数值处理等应用。

3.积分器（Integrator）：运放的负反馈网络中加入电容器，可以将输入信号进行积分。

积分器常用于滤波、频率响应测量等应用。

4.微分器（Differentiator）：运放的负反馈网络中加入电容器，可以将输入信号进行微分。

微分器常用于信号处理、频率响应测量等应用。

5.振荡器（Oscillator）：通过将运放的输出信号反馈到其非反相输入端，可以产生稳定的振荡信号。

振荡器常用于时钟信号、正弦信号发生器等应用。

6.电压跟随器（Voltage Follower）：运放的非反相输入端与输出端相连，可以实现输入信号的缓冲放大。

电压跟随器常用于信号放大、阻抗匹配等应用。

最全最详细的运放原理应用电路运放（Operational Amplifier，简称Op Amp）是一种非常重要的电子器件，广泛应用于电子电路设计中。

它具有高增益、高输入阻抗、低输出阻抗等特点，可以在各种电子设备中实现信号放大、滤波、比较、积分等功能。

本文将详细介绍运放的原理和应用电路。

一、运放的基本原理1.1运放的结构运放通常由差动放大器和输出放大器组成。

其中差动放大器用于将输入信号转换为差分电压，而输出放大器则将差分电压放大并输出。

1.2运放的输入输出特性运放的输入特性包括输入偏置电流、输入偏置电压、共模抑制比等。

其中输入偏置电流指的是差动输入端的电流，输入偏置电压指的是差动输入端的电压。

共模抑制比指的是当差模输入信号发生变化时，运放输出信号的变化电压与共模输入信号变化电压之比。

1.3运放的增益特性运放的增益特性包括电压增益和带宽增益积。

电压增益指的是运放的输出电压与输入电压之比，带宽增益积指的是运放的增益与带宽的乘积。

二、运放的应用电路2.1运算放大器运算放大器（Operational Amplifier，简称Op Amp）是最常见的运放应用电路之一、它通常由一个差动放大器和一个输出放大器组成。

运算放大器广泛应用于电压跟随器、反馈放大器、积分器等电路中。

2.2电压跟随器电压跟随器（Voltage Follower）是一种基本的运放应用电路。

它的输入和输出电压之间没有放大倍数，但输出电压完全跟随输入电压。

电压跟随器的作用是提供电流放大和电压驱动能力，常用于电压缓冲和两个电路级之间的接口。

2.3反馈放大器反馈放大器是运放常见的应用之一，广泛用于电子设备中。

它通过将一部分输出信号反馈到输入端，从而提高整体的增益稳定性、抑制非线性失真等。

常见的反馈电路包括电压反馈、电流反馈和功率反馈等。

2.4积分器积分器是一种将输入信号连续积分的电路。

它通过将输入信号与电容器相接，使得输入信号在电容器上产生积分的效果。

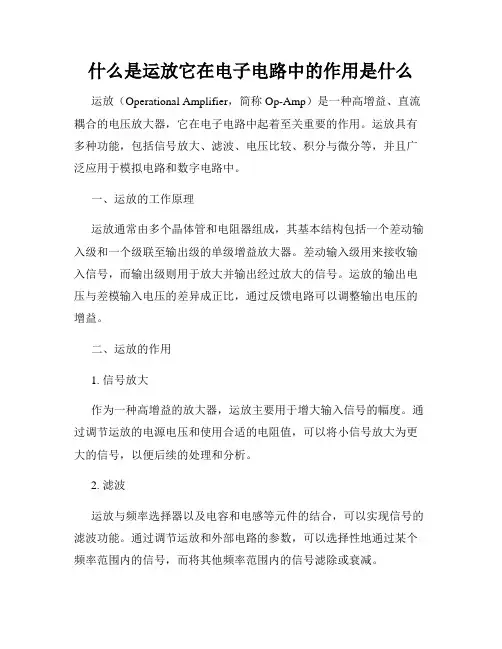

什么是运放它在电子电路中的作用是什么运放（Operational Amplifier，简称Op-Amp）是一种高增益、直流耦合的电压放大器，它在电子电路中起着至关重要的作用。

运放具有多种功能，包括信号放大、滤波、电压比较、积分与微分等，并且广泛应用于模拟电路和数字电路中。

一、运放的工作原理运放通常由多个晶体管和电阻器组成，其基本结构包括一个差动输入级和一个级联至输出级的单级增益放大器。

差动输入级用来接收输入信号，而输出级则用于放大并输出经过放大的信号。

运放的输出电压与差模输入电压的差异成正比，通过反馈电路可以调整输出电压的增益。

二、运放的作用1. 信号放大作为一种高增益的放大器，运放主要用于增大输入信号的幅度。

通过调节运放的电源电压和使用合适的电阻值，可以将小信号放大为更大的信号，以便后续的处理和分析。

2. 滤波运放与频率选择器以及电容和电感等元件的结合，可以实现信号的滤波功能。

通过调节运放和外部电路的参数，可以选择性地通过某个频率范围内的信号，而将其他频率范围内的信号滤除或衰减。

3. 电压比较运放的一个重要应用是进行电压比较。

通过将要比较的电压接入运放的非反馈端口，将一个参考电压接入反馈端口，可以通过观察输出端口的电平变化来判断输入电压和参考电压的大小关系。

4. 积分和微分通过将电容和电阻等元件接入运放的反馈回路，可以实现电压的积分和微分运算。

在控制系统和信号处理等领域中，积分和微分运算具有非常重要的意义。

5. 信号整形和驱动运放可以将输入信号整形成所需的波形，例如方波、正弦波等。

同时，运放还可以驱动负载，输出较大的电流和电压，以满足实际应用需求。

总之，运放在电子电路中具有多种作用，包括信号放大、滤波、电压比较、积分与微分、信号整形和驱动等。

通过合理地设计和使用运放，可以实现电路信号处理的各种功能，为电子设备的性能提升和系统优化提供了极大的便利。

集成运放大器的原理与应用简介集成运放大器（Integrated Operational Amplifier），简称运放或放大器，是一种典型的模拟电路元件。

它以差分放大器为核心，通过负反馈技术，实现放大、滤波、积分、微分等功能。

其应用广泛，包括在电子设备、通信系统、控制系统等领域。

原理集成运放大器由多个晶体管、电阻、电容等元件组成。

其基本原理可用三个关键要素描述：差分输入、高增益和大共模抑制比。

1.差分输入：集成运放的输入端一般有两个，一个是称为非反向输入（+IN）的端口，另一个是称为反向输入（-IN）的端口。

这两个输入端之间的电压差称为差分电压，决定了输出信号的大小和极性。

2.高增益：集成运放具有高增益特性，即具有很高的放大倍数。

它可以在输入电压信号很小的情况下，将其放大成较大电压信号。

例如，当差分输入端之间的电压差非常微小时，输出信号也能达到较大值。

3.大共模抑制比：共模输入是指同时作用于运放两个输入端的电压信号，会对运放产生影响。

而大共模抑制比使得运放能够有效抵抗共模信号的干扰，保持差分输入信号的准确性。

应用放大器应用集成运放大器以其高增益、低失真的特点，广泛应用于各类放大器电路中。

•电压放大器：通过调整输入电压信号的放大倍数，实现信号增强的功能。

•电流放大器：将输入电流信号放大为较大电流信号，用于驱动大功率负载。

•仪器放大器：用于测量信号处理，提高测量精度和信噪比。

•复合放大器：实现不同放大模式的切换，满足多种应用需求。

滤波器应用集成运放大器在滤波器电路中起到关键作用，用于削弱或强调某种特定频率信号。

•低通滤波器：通过滤波器电路削弱高频信号，只保留低频信号。

•高通滤波器：通过滤波器电路削弱低频信号，只保留高频信号。

•带通滤波器：通过滤波器电路保留特定带宽范围内的信号，削弱其他频率信号。

•带阻滤波器：通过滤波器电路削弱特定频率范围内的信号，保留其他频率信号。

比较器应用集成运放大器作为比较器时，用于比较两个电压信号的大小。

运放工作原理运放，即运算放大器，是一种电子放大器，具有高增益、高输入阻抗和低输出阻抗的特点。

它广泛应用于电子电路中，用于放大信号、滤波、比较和运算等功能。

本文将介绍运放的工作原理，包括基本结构、工作模式和应用特点。

1. 基本结构运放通常由差分放大器、电压跟随器和输出级组成。

差分放大器是运放的核心部分，由两个输入端和一个输出端组成。

输入端通常分为正输入端和负输入端，输出端则输出差分输入信号的放大结果。

电压跟随器用于跟随输入端的电压变化，保持输出端的电压稳定。

输出级则负责输出放大后的信号给外部电路。

2. 工作模式运放有两种基本的工作模式：开环和闭环。

在开环模式下，运放的反馈回路未闭合，输出信号完全由输入信号决定，放大倍数非常高。

在闭环模式下，运放的反馈回路闭合，通过外部电路控制输出信号，使其稳定在预定的电压范围内。

在开环模式下，运放的放大倍数由其内部电路决定，通常为几千到几百万倍。

在闭环模式下，通过外部电阻和电容等元件的组合，可以控制运放的放大倍数和频率响应。

3. 应用特点运放具有以下几个应用特点：（1）高增益：运放的开环增益非常高，可以满足对信号放大的需求。

（2）高输入阻抗：运放的输入端阻抗很大，可以减小对输入信号的干扰，提高信号的精确度。

（3）低输出阻抗：运放的输出端阻抗很小，可以驱动外部负载，保持输出信号的稳定性。

（4）灵活性：运放可以通过外部电路实现各种功能，如滤波、比较、积分和微分等。

（5）稳定性：运放的内部电路经过精心设计，具有良好的温度稳定性和频率稳定性。

总之，运放作为一种重要的电子器件，在电子电路中有着广泛的应用。

通过了解其工作原理和特点，可以更好地设计和应用运放，满足不同的电路需求。

运放缓冲器的原理及应用1. 引言运放缓冲器是一种常见的电路，用于将信号放大并保持其稳定性。

本文将介绍运放缓冲器的工作原理及其在各种应用中的使用。

2. 运放缓冲器的工作原理运放缓冲器通常由一对互补输出的晶体管组成，其中一个是PNP晶体管，另一个是NPN晶体管。

其工作原理如下：•当输入信号进入运放缓冲器时，两个晶体管之间的电流开始流动。

•运放缓冲器内的反馈电路将输出信号返回输入端，以实现稳定放大。

•运放缓冲器具有高输入阻抗和低输出阻抗，可以保持输入信号的纯净性并放大其幅度。

3. 运放缓冲器的应用3.1 信号放大运放缓冲器在信号放大方面非常常见。

它可以放大各种类型的信号，例如音频信号、传感器信号等。

通过使用适当的电阻和电容，可以调整运放缓冲器的放大倍数。

3.2 信号整形运放缓冲器还可以用于信号整形的应用。

在某些情况下，输入信号可能是不稳定或有噪声的。

通过使用运放缓冲器，可以将输入信号整形为稳定且干净的输出信号。

3.3 隔离电路运放缓冲器可以用作隔离电路的一部分。

当需要将两个电路隔离开来，以防止干扰或降低噪声时，可以使用运放缓冲器来保持信号的完整性和准确性。

3.4 驱动负载在某些情况下，输入信号可能无法直接驱动特定的负载。

通过使用运放缓冲器，可以放大信号并驱动需要更大功率的负载，例如电机或传动机构。

3.5 可变增益放大器运放缓冲器还可以用作可变增益放大器。

通过控制输入信号和反馈电路之间的关系，可以调整运放缓冲器的放大倍数。

这对于需要根据需要调整信号幅度的应用非常有用。

4. 总结运放缓冲器是一种常见的电路，适用于各种应用，包括信号放大、信号整形、隔离电路、驱动负载和可变增益放大器。

其工作原理基于反馈电路，具有高输入阻抗和低输出阻抗，能够稳定放大输入信号。

运放缓冲器在电子工程中扮演着重要的角色，为各种电路提供稳定的信号支持。

以上是对运放缓冲器的原理及应用的简要介绍，通过了解运放缓冲器的工作原理和应用场景，我们可以更好地理解其在电子领域中的作用及意义。

电路中的运算放大器了解运放的基本原理和应用电路中的运算放大器：了解运放的基本原理和应用运算放大器（Operational Amplifier，简称Op Amp）是电子电路中一种重要的基本器件，被广泛应用于各种电路中。

它以其优异的放大性能和灵活的电路设计能力，成为了电子工程师们设计各种电子系统的重要工具。

本文将详细介绍运算放大器的基本原理和常见应用。

一、运算放大器的基本原理运算放大器是一种差分输入、高增益、直接耦合的电子放大器。

它通常由输入阻抗很高的差分放大器、直流耦合的高增益级以及输出缓冲级组成。

运放的输出是输入电压的放大倍数，可以实现各种基本的放大和信号处理功能。

运放具有以下特性：1. 高增益：典型的运放增益在几万倍到几百万倍之间，可以放大微弱的信号到控制系统所需的电压范围。

2. 大输入阻抗：运放的输入阻抗通常在几百千欧姆到几百兆欧姆之间。

这样的高输入阻抗使得运放可以轻松地接收各种信号源的输入。

3. 小输出阻抗：运放的输出阻抗非常小，通常只有几个欧姆，可以驱动低阻抗负载而不损失信号质量。

4. 可调节增益：运放的增益可以通过反馈网络进行调整，以满足不同应用的需求。

5. 双电源供电：运放通常需要正负双电源进行供电，保证其工作在正确的偏置电压范围内。

二、运放的基本应用运放具有很多常见的应用，下面将介绍几个典型的应用场景。

1. 放大器：运放最常见的应用就是作为电压、电流和功率放大器。

通过调整反馈电阻和输入电阻的比例，可以实现不同的放大倍数。

2. 滤波器：运放可以用来构建各种类型的滤波器，如低通滤波器、高通滤波器和带通滤波器等。

通过调整电容和电阻的数值，可以实现所需的截止频率和滤波特性。

3. 零点校正：运放可以用于对传感器输出进行校正。

通过将传感器输出和期望值进行比较，可以生成误差信号，从而对传感器输出进行修正。

4. 正负反馈控制系统：运放可以构成正负反馈控制系统，实现自动调节和稳定性增强。

通过调整反馈电阻和输入电阻的比例，可以实现系统的稳定性和响应速度的平衡。

运放和三极管组成的恒流源电路一、引言恒流源电路是电子电路中常见的一种重要电路，它具有稳定的电流输出特性，能够应用于各种场合。

运放和三极管是恒流源电路中常用的元件，它们相互结合可以构成不同类型的恒流源电路，具有较为灵活的特性。

本文将从运放和三极管的原理、恒流源电路的基本结构和工作原理、以及具体的应用案例等方面进行深入探讨。

二、运放和三极管的原理1.运放的原理运放是一种集成电路，它具有高输入阻抗、低输出阻抗、大增益、宽带宽等特性。

在通常情况下，运放有两个输入端和一个输出端。

运放的工作原理是利用电压负反馈使得输入端的电压等于输出端的电压，从而实现电压的放大、滤波、求和等功能。

运放内部包含多个晶体管、电阻、电容等元件，通过这些元件的组合可以实现各种功能。

2.三极管的原理三极管是一种半导体器件，它主要由P型半导体、N型半导体和P型半导体三层组成。

三极管具有放大作用，一般有三个引脚，分别为发射极、基极和集电极。

当在基极加上一个电压时，三极管就会发生放大作用，将输入信号放大到输出端。

三极管也可以作为电流源使用，通过控制其工作点，可以实现恒流输出。

三、恒流源电路的基本结构和工作原理恒流源电路是利用特定的电路结构和元件特性来实现恒定电流输出的电路。

在运放和三极管组成的恒流源电路中，通常是利用三极管的特性来实现电流源，而运放则用来提供稳定的电压给三极管。

下面以一个简单的电路来作为例子来说明。

恒流源电路的基本结构如下图所示：从图中可以看出，基本的恒流源电路由一个三极管、一个运放和若干个电阻组成。

运放的正输入端与负输入端通过一个电阻连接，正输入端与输出端通过一个电阻连接，三极管的发射极与负输入端相连，而负输入端则通过一个电流源与地相连。

在这样的电路结构下，当运放的输出电压发生变化时，会使得三极管的工作点发生变化，从而控制电流的大小，实现恒流输出。

四、具体的应用案例恒流源电路在实际应用中有着广泛的应用。

其中，一种典型的应用是LED的恒流驱动器。

运放跟随器应用及原理运放跟随器（Operational Amplifier Follower）是一种放大器电路，其原理基于运放的高输入阻抗、低输出阻抗和放大倍数为1，用于实现输入信号的隔离和驱动输出负载。

运放跟随器的应用十分广泛，下面将从信号隔离、输入阻抗、输出阻抗和传输速度等方面介绍其应用及原理。

一、信号隔离：运放跟随器的一个主要应用是实现输入信号的隔离。

当我们需要将一个电路的输入信号与其他电路隔离开来时，可以将输入信号通过一个运放跟随器进行缓冲放大，然后再输入到其他电路中。

这样可以避免输入信号对其他电路产生影响，同时还可以降低对输入信号源的负载。

二、输入阻抗：运放跟随器的输入阻抗非常高，通常可达到几百兆欧姆以上，因此它可以作为信号源与输入电路之间的隔离缓冲。

当输入信号源的阻抗较高时，可以通过运放跟随器将信号缓冲后再输入到其他电路中，以保持输入电路的高输入阻抗，减小对信号源的负载影响。

三、输出阻抗：运放跟随器的输出阻抗非常低，通常可达到几个欧姆以下，因此它可以提供较大的输出电流能力。

当输出负载电阻较小或电流较大时，可以使用运放跟随器将信号源的输出信号进行缓冲放大，以驱动负载，避免负载对信号源的影响，提高系统的稳定性和性能。

四、传输速度：运放跟随器由于放大倍数为1，输入和输出信号基本上保持一致，所以其传输速度较快。

当需要在不改变信号波形的情况下，进行信号的放大、隔离和驱动时，可以使用运放跟随器来提高系统的传输速度。

运放跟随器的原理如下：运放跟随器由一个运放和负反馈电路组成，其输入信号通过负反馈电路给予运放，经过放大后的信号再经过负反馈回到运放的输入端。

运放的输出端与输入端之间通常会加一个电阻。

运放的输入端之间具有非常高的输入阻抗，可以视为无穷大，而输出端之间具有非常低的输出阻抗，可以视为零欧姆。

负反馈的作用是使运放的输入和输出之间维持一个稳定的比例关系，使运放的放大倍数约等于1。

当输入信号加到运放的输入端时，由于输入阻抗非常高，输入电流非常小，可以忽略不计。

集成运算放大器将电路的元器件和连线制作在同一硅片上，制成了集成电路。

随着集成电路制造工艺的日益完善，目前已能将数以千万计的元器件集成在一片面积只有几十平方毫米的硅片上。

按照集成度（每一片硅片中所含元器件数）的高低，将集成电路分为小规模集成电路(简称SSI) ，中规模集成电路(简称MSI), 大规模集成电路(简称LSI)和超大规模集成电路(VLSI)。

运算放大器实质上是高增益的直接耦合放大电路，集成运算放大器是集成电路的一种，简称集成运放，它常用于各种模拟信号的运算，例如比例运算、微分运算、积分运算等，由于它的高性能、低价位，在模拟信号处理和发生电路中几乎完全取代了分立元件放大电路。

集成运放的应用是重点要掌握的内容，此外，本章也介绍集成运放的主要技术指标，性能特点与选择方法。

一、集成运算放大器简介1. 集成运放的结构与符号1. 结构集成运放一般由4部分组成，结构如图1所示。

图1 集成运放结构方框图其中：输入级常用双端输入的差动放大电路组成，一般要求输入电阻高，差摸放大倍数大，抑制共模信号的能力强，静态电流小，输入级的好坏直接影响运放的输入电阻、共模抑制比等参数。

中间级是一个高放大倍数的放大器，常用多级共发射极放大电路组成，该级的放大倍数可达数千乃数万倍。

输出级具有输出电压线性范围宽、输出电阻小的特点，常用互补对称输出电路。

偏置电路向各级提供静态工作点，一般采用电流源电路组成。

2. 特点：142○1 硅片上不能制作大容量电容，所以集成运放均采用直接耦合方式。

○2 运放中大量采用差动放大电路和恒流源电路，这些电路可以抑制漂移和稳定工作点。

○3 电路设计过程中注重电路的性能，而不在乎元件的多一个和少一个 ○4 用有源元件代替大阻值的电阻 ○5 常用符合复合晶体管代替单个晶体管，以使运放性能最好 3. 集成运放的符号从运放的结构可知，运放具有两个输入端v P 和v N 和一个输出端v O ，这两个输入端一个称为同相端，另一个称为反相端，这里同相和反相只是输入电压和输出电压之间的关系，若输入正电压从同相端输入，则输出端输出正的输出电压，若输入正电压从反相端输入，则输出端输出负的输出电压。

运放做加法器原理的应用1. 什么是运放？运放 (Operational Amplifier) 是一种重要的电子器件，常用于模拟电路和数字电路中。

它具有高增益、高输入阻抗、低输出阻抗等特点，被广泛应用于信号放大、滤波、比较、计算等各方面。

2. 运放的基本原理运放是由差模放大器和电压跟随器组成的，其基本原理如下：•差模放大器：差模放大器接收两个输入信号，分别为非反相输入和反相输入，将两个输入信号相比较，得到差值，并经过放大输出。

•电压跟随器：电压跟随器将输入信号与输出信号进行等效，实现高输入阻抗和低输出阻抗。

3. 运放作为加法器的应用运放可以被用作加法器，将多个输入信号相加并输出其和。

运放作为加法器的应用可以分为以下几个方面：3.1 加法器的基本原理•运放加法器通过将多个输入信号分别连接到非反相输入端，然后将它们的电流通过电阻连接到反相输入端，实现信号的相加。

•加法器的输出信号是输入信号的代数和，即将多个输入信号相加。

•运放加法器的输出电压可以用以下公式表示：Vout = -(Rf/R1)*Vin1 - (Rf/R2)*Vin2 - ...其中，Vout为输出电压，Vin1、Vin2等为输入信号电压，Rf为反馈电阻，R1、R2等为输入电阻。

3.2 加法器的应用场景a) 信号合成•运放加法器可以将多个输入信号合成为一个信号。

•在音频处理中，可以将多个音频信号混合为一个音频输出。

•在图像处理中，可以将多个图像信号合成为一个图像输出。

b) 数据计算•运放加法器可以用于各种计算，如模拟计算器、数据采集系统等。

•在模拟计算器中，可以将多个输入信号进行求和、平均值计算等。

•在数据采集系统中，可以将多个传感器的数据进行求和、均值计算等。

c) 增益调节•运放加法器可以通过调整输入信号的比例来改变输出信号的幅值。

•可以通过改变输入电阻的数值来调整输出信号的增益。

•在音频放大器中，可以通过调整输入信号的电平来控制音频输出的音量。

运放电路分析运放电路简介运放电路（Operational Amplifier Circuit）是一种常见的电子电路，由运算放大器（Operational Amplifier）和其他组件组成。

运放电路具有很高的增益、低输出阻抗和很大的输入阻抗，可广泛应用于各种电子设备中。

本文将对运放电路的原理、特性以及一些常见应用进行详细分析。

一、运放电路的原理与特性1. 基本结构与工作原理运放电路的基本结构由输入端、输出端和电源供电端组成。

其中，输入端包括一个非反相输入端（+）和一个反相输入端（-），输出端连接一个相对于地的负载电阻，电源供电端为正负双电源。

运放器通过输入端接收信号，经过放大处理后输出到负载上。

运放电路的工作原理主要依靠基本的放大运算原理和反馈机制。

具体而言，运放器的输入端电压差会引起输出电压的变化，通过适当的反馈电路连接将输出电压进行调整，使输出电压与输入电压之间保持稳定的比例关系。

2. 主要特性（1）增益：运放电路的主要特点是具有很高的电压增益。

通常情况下，运放器的增益可达到几十至几百倍，甚至更高。

这种高增益使得运放器能够有效放大微弱的输入信号。

（2）输入/输出阻抗：运放电路的输入阻抗非常高，输入电流非常小，可以看做无穷大。

而输出阻抗则较低，通常在几十欧姆至几百欧姆之间，这使得运放器能够有效驱动负载。

（3）频率响应：运放电路的频率响应非常宽，通常在几赫兹至数百赫兹之间。

这使得运放电路能够处理较高频率的信号。

（4）运放器的输入/输出电压范围：运放器的输入和输出电压范围通常由电源电压决定，一般假设电源电压为正负15伏。

二、运放电路的常见应用1. 比较器比较器是一种广泛应用的运放电路，其主要作用是将输入信号与参考电平进行比较，并输出高或低电平。

在实际应用中，比较器常用于电压检测、开关控制、触发器等电路中。

2. 放大器运放器最常见的应用就是作为放大器使用。

运放电路可以起到放大信号的作用，将微弱信号放大为可以驱动负载的信号。

最全最详细的运放原理应用电路运放（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，用于放大、滤波、比较、求和、整形等各种电子电路中。

它具有高增益、高输入阻抗和低输出阻抗等性质，被广泛应用于电子电路中。

运放的原理是利用集成电路制造技术将三个主要的元件：差动放大器、单端差动经过放大器和本地负反馈电路封装在同一个芯片上。

这些元件都是由层叠的晶体管、电阻和电容组成的。

运放的输入阻抗非常高，输出阻抗非常低，电压增益可达到几十到几百万倍。

下面介绍一些常见的运放应用电路：1.放大器电路：最常见的应用是作为放大器，将输入信号放大到所需要的幅值。

放大器电路可分为非反馈放大器和反馈放大器。

非反馈放大器中，运放的输出直接连接到负载。

反馈放大器中，运放的输出通过反馈电阻连接到输入端。

2.比较器电路：将运放作为比较器使用，可以将两个电压进行比较，并输出高、低电平，表示大小关系。

比较器常用于触发电路、开关控制、电压检测等应用。

3.滤波器电路：利用运放的高增益和反馈功能，可以构造各种滤波器电路，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

滤波器电路常用于去除噪声、频率选择等应用。

4.仪器放大器电路：运放可以构造仪器放大器（Instrumentation Amplifier），用于增益、滤波和抑制噪声。

仪器放大器常用于信号传感器放大和信号测量。

5.非线性电路：利用运放的饱和功能，可以构造非线性电路，如正弦波振荡器、方波产生器等。

非线性电路常用于音频合成、控制电路等应用。

6.数字模拟转换器：运放可以构造模拟至数字转换器（Analog-to-Digital Converter，简称ADC）。

ADC将模拟信号转换为数字信号，常用于传感器信号采集、工业自动化等领域。

7.电压参考电路：运放可以构造稳定的电压参考电路，用于提供稳定的基准电压，常用于电源管理、精确测量等应用。

以上只是一部分运放的应用电路，运放的功能和应用非常广泛。
