第⼆章CCS软件使⽤实验第⼆章、CCS软件的使⽤2.1 CCS5000 1.2的安装与配置1．软件安装步骤a)运⾏光盘中客户软件\CCS5000 1.2\C5000install\setup，进⼊引导界⾯；b)选择Install下的Code Composer Studio进⼊安装界⾯；c)按照默认的⽅式安装，装在C:\ti下，然后重新启动计算机；d)按DEL键进⼊CMOS的设置界⾯CMOS SETUP UTILITY，将Integrated Peripherals中的Onboard Paralell Port改为378/IRQ，Parrallel Port Mode改为EPP，保存退出。
e)进⼊windows后会出现CCS C5000 1.20,Setup CCS C5000 1.20的图标，然后运⾏光盘中客户软件\CCS50001.2\sdgomainbord\setup，进⼊安装界⾯；f)按照默认的⽅式安装，⽂件装在C:\Composer下。
2．软件设置步骤a)打开Setup CCS C5000 1.20，进⼊设置界⾯，如下图所⽰。
b)点击Install a Device Driver，进⼊驱动⽂件选择界⾯，如下图1所⽰，选择C:\Composer\sdgo5xx32.dll，然后打开，出现如图2所⽰界⾯，选择OK。
图1图2c)在将Available Board/Simulator Type中的sdgo5xx32移⼊System Configuration 中，出现如下图所⽰界⾯。
d)点击NEXT，出现如下图所⽰界⾯，将I/O Port中的0x240改为0x378。
e)点击NEXT，出现如下图所⽰界⾯，点击Add Single，然后点击Finish完成。
f)关掉设置窗⼝，保存所作的改变。
3．计算机与ZY13DSP12BC2实验箱通过并⼝P1相连，然后打开电源S1、S2，再点击CCS5000软件的图标，检查是否能够进⼊CCS5000。

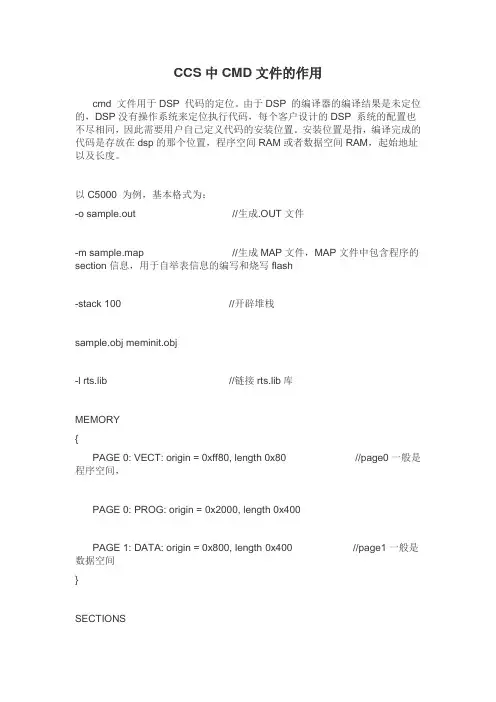

CCS中CMD文件的作用cmd 文件用于DSP 代码的定位。
由于DSP 的编译器的编译结果是未定位的，DSP没有操作系统来定位执行代码，每个客户设计的DSP 系统的配置也不尽相同，因此需要用户自己定义代码的安装位置。
安装位置是指，编译完成的代码是存放在dsp的那个位置，程序空间RAM或者数据空间RAM，起始地址以及长度。
以C5000 为例，基本格式为：-o sample.out //生成.OUT文件-m sample.map //生成MAP文件，MAP文件中包含程序的section信息，用于自举表信息的编写和烧写flash-stack 100 //开辟堆栈sample.obj meminit.obj-l rts.lib //链接rts.lib库MEMORY{PAGE 0: VECT: origin = 0xff80, length 0x80 //page0一般是程序空间，PAGE 0: PROG: origin = 0x2000, length 0x400PAGE 1: DATA: origin = 0x800, length 0x400 //page1一般是数据空间}SECTIONS{.vectors : {} >VECTPAGE 0 //.vectors段是中断向量表，存放在程序空间VECT部分//.text : {} >PROG PAGE 0 // .text 是程序段，放在程序空间PROG部分.data : {} >PROG PAGE 0 //.data是数据段，放在程序空间PROG部分，紧接.text 之后.cinit : {} >PROG PAGE 0 //.cinit 段包含了变量初始化记录.bss : {} >DATA PAGE 1 //.bss段是未初始化段，放在数据空间DATA部分}连接器会自动创建以下的段：The C54x compiler creates the following sections:初始化段包含数据和可执行代码。
