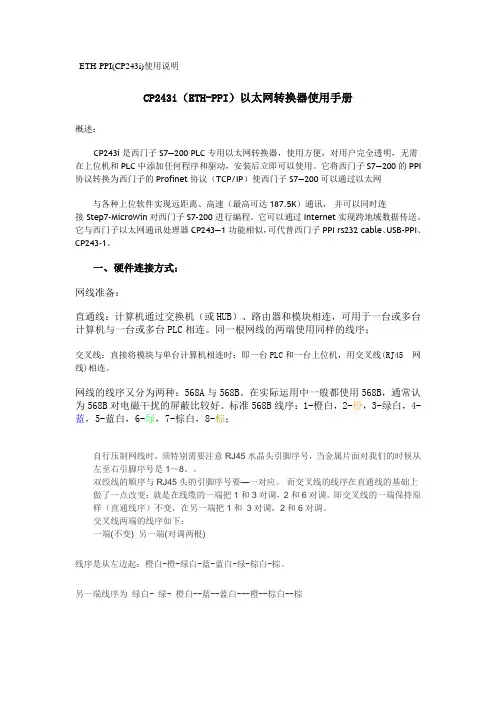

ETH-PPI(CP243i)使用说明CP243i（ETH-PPI）以太网转换器使用手册概述：CP243i是西门子S7—200 PLC专用以太网转换器，使用方便，对用户完全透明，无需在上位机和PLC中添加任何程序和驱动，安装后立即可以使用。

它将西门子S7—200的PPI 协议转换为西门子的Profinet协议（TCP/IP）使西门子S7—200可以通过以太网与各种上位软件实现远距离、高速（最高可达187.5K）通讯，并可以同时连接 Step7-MicroWin对西门子S7-200 进行编程。

它可以通过Internet实现跨地域数据传送。

它与西门子以太网通讯处理器CP243—1功能相似，可代替西门子PPI rs232 cable、USB-PPI、CP243-1。

一、硬件连接方式：网线准备：直通线：计算机通过交换机（或HUB）、路由器和模块相连，可用于一台或多台计算机与一台或多台PLC相连。

同一根网线的两端使用同样的线序；交叉线：直接将模块与单台计算机相连时：即一台PLC和一台上位机，用交叉线(RJ45 网线)相连。

网线的线序又分为两种：568A与568B。

在实际运用中一般都使用568B，通常认为568B对电磁干扰的屏蔽比较好。

标准568B线序：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕；自行压制网线时，须特别需要注意RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8。

双绞线的顺序与RJ45头的引脚序号要—一对应。

而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。

即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。

交叉线两端的线序如下：一端(不变) 另一端(对调两根)线序是从左边起：橙白-橙-绿白-蓝-蓝白-绿-棕白-棕。

另一端线序为绿白- 绿- 橙白--蓝--蓝白---橙--棕白--棕在连接设备时，网线的标准通讯距离为100米,较长时可在中间加一个交换机,起到中继的作用；较远距离时，须加装一对光纤收发器和光缆。

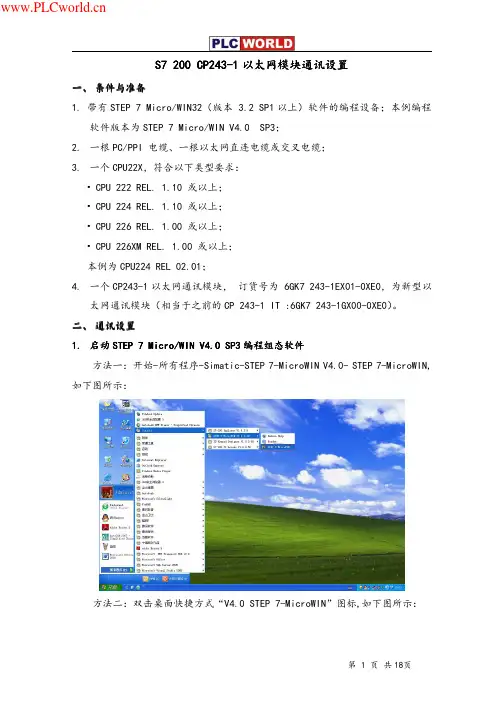

S7 200 CP243-1以太网模块通讯设置一、条件与准备1.带有STEP 7 Micro/WIN32版本3.2 SP1以上软件的编程设备；本例编程软件版本为STEP 7 Micro/WIN V4.0 SP3；2.一根PC/PPI 电缆、一根以太网直连电缆或交叉电缆；3.一个CPU22X;符合以下类型要求：CPU 222 REL. 1.10 或以上；CPU 224 REL. 1.10 或以上；CPU 226 REL. 1.00 或以上；CPU 226XM REL. 1.00 或以上；本例为CPU224 REL 02.01；4.一个CP243-1以太网通讯模块; 订货号为6GK7 243-1EX01-0XE0;为新型以太网通讯模块相当于之前的CP 243-1 IT :6GK7 243-1GX00-0XE0..二、通讯设置1.启动STEP 7 Micro/WIN V4.0 SP3编程组态软件方法一：开始-所有程序-Simatic-STEP 7-MicroWIN V4.0- STEP 7-MicroWIN;如下图所示：方法二：双击桌面快捷方式“V4.0 STEP 7-MicroWIN”图标;如下图所示：STEP 7-MicroWIN 程序启动后;如下图所示：2.设置通讯方式用PC/PPI 电缆连接编程设备的USB口及CPU224的COM串口;点击左侧View视图框内的Set PG/PC Interface图标;如下图所示：选择PC/PPI cablePPI;点击Properties;进入属性设置窗口;如下两图所示：注意Local Connection选项卡里的编程设备接口的设置选择USB或COM;本例为USB..点击OK按钮确定;回到图5Set PG/PC Interface窗口;点击OK按钮确定;弹出Warning窗口;点击“确定”按钮;完成通讯方式设置..3.配置CP243-1通讯模块由于所用的CP243-1以太网通讯模块;订货号为6GK7 243-1EX01-0XE0;是Internet 通讯模块;因此;必须用Internet wizard向导对CP243-1进行配置..点击左侧Tools图框内的Internet wizard图标;启动Internet wizard配置向导;如下图所示：或者在项目树视图里选择Wizard-Internet;双击Internet图标;进入Internet wizard配置向导..Internet wizard配置向导启动后;如下图所示：点击Next按钮;进入CP243-1以太网模块槽位设置窗口;如下图所示：可以手动设置;也可以在与CPU建立在线通讯链接的状态下;点击Read Modules按钮;Internet wizard配置向导能够自动读取联机的CP243-1以太网模块槽位信息;点击Next按钮;进入IP设置窗口;如下图所示：点击Next按钮进入模块命令字节和通讯链接数量设置窗口;如下图所示：Internet wizard配置向导会自动分配输出地址QB字节给CP243-1模块的命令字节;建议使用默认值;即可无需手动设置;但注意Internet wizard配置向导完成CP243-1模块的配置;同时将CP243-1模块的组态信息下载至CP243-1模块;重新上电生效后;该已分配给CP243-1模块的命令字节QB字节将被占用;即CP243-1模块以后的DO地址将从CP243-1模块的命令字节QB字节的下一字节起用此地址根据计算CP243-1前面的I/O所占用的Q地址字节来决定..如CP243-1安装在紧挨CPU224的0号槽;其前面输出就占用了QB0和QB1两个字节;CP243-1的地址按顺序排;即设为QB2..CP243-1模块占用一个QB输出字节；只跟PC Access软件通信;设置链接数为1;如下图所示：备注：由于本项目的中控室有2台监控主站工控机;互为冗余备份;都要与S7 200 PLC通过CP243-1以太网模块进行以太网通讯;因此在CP243-1模块实际组态时建立了3个Server通讯链接通道：Connection 0、1、2 ;TSAP地址如下：Connection 0用于HMI-1：CP243-1本地TSAP地址：10.00;远程TSAP地址:13.00Connection 1用于HMI-2：CP243-1本地TSAP地址：11.00;远程TSAP地址:14.00Connection 2调试备用：CP243-1本地TSAP地址：12.00;远程TSAP地址:15.00 点击Next按钮;进入CP243-1的工作模式和TSAP地址Transport Service Access Point;传输服务接入点设置窗口;如下图所示：点击Next按钮;进入通讯链接的工作方式及TSAP地址设置窗口;如下图所示：配置本地CP243-1模块为Server；勾选接受所有客户端的连接请求；设置远程客户端的TSAP地址;此处设定11.00；TSAP地址是通信连接地址;由2个字节组成：第一个字节指定通信连接号;如10；第二个字节根据CP243-1通讯模块的机架号和槽号生成;如“00”代表CP243-1安装在0号机架0号槽即CPU之后的第一个模块..其中;本地CP243-1TSAP地址;自动生成;无法修改；远程TSAP地址;即连接的远程Pc Access 所设置的地址..TSAP地址很重要..备注：由于本项目的中控室有2台监控主站工控机;互为冗余备份;都要与S7 200 PLC通过CP243-1以太网模块进行以太网通讯;因此在CP243-1模块实际组态时建立了3个Server通讯链接通道：Connection 0、1、2 ;TSAP地址如下：Connection 0用于HMI-1：CP243-1本地TSAP地址：10.00;远程TSAP地址:13.00Connection 1用于HMI-2：CP243-1本地TSAP地址：11.00;远程TSAP地址:14.00Connection 2调试备用：CP243-1本地TSAP地址：12.00;远程TSAP地址:15.00 在PC Access中设置以太网连接时也需要规定TSAP地址;而且需要与此对应..点击OK按钮;进入CRC校验和时间间隔设置窗口;如下图所示：选择缺省CRC校验；使用缺省的时间间隔30秒;点击Next按钮;进入账户管理设置窗口;如下图所示：设置账户ID及密码;勾选允许管理员的完全网页访问;如下图所示：点击Next按钮;进入该Internet模块的服务设置窗口;复选e-mail服务、FTP 客户端操作、HTTP网页服务;如下图所示：点击Next按钮;进入V内存区分配设置窗口;如下图所示：选用缺省的起始地址;该Internet Wizard向导为CP243-1模块分配共295字节的V区内存用于存储模块的组态信息..点击Next按钮;进入Internet Wizard向导为CP243-1模块生成ETH0_CTRL、ETH0_EMAIL、ETH0_FTPC共3个子程序;供用户编程调用..注意;其中的ETH0_CTRL为初始化及控制子程序;必须在Main主程序中每个扫描周期均被无条件调用执行一次..同时;CP243-1模块组态信息必须被下载至PLC后方能正常使用..点击Next按钮;进入Internet Wizard向导完成窗口;如下图所示：点击Finish按钮;进入组态向导完成确认窗口;如下图所示：点击“是Y”按钮;完成CP243-1模块的Internet Wizard向导组态..如下图所示：在项目树视图里;Program Block中新增了Wizard文件夹;里面包含Internet Wizard向导为CP243-1模块生成的ETH0_CTRL、ETH0_EMAIL、ETH0_FTPC 3个子程序;供用户编程调用..此外;该3个新建子程序也和原有的MAIN、SBR_0、INT_0一样同时存在于右侧的程序编辑器中..4.编写CP243-1初始化及控制通讯程序使用向导程序提供的子程序;在MAIN主程序中编写如下图所示的通讯程序..其中ETH0_CTRL为初始化及控制子程序..为确保在Main主程序中每个扫描周期均被无条件调用执行一次ETH0_CTRL;在其EN使能输入端接入SM0.0S7 200提供的Always_On信号；CP_READY设置为M0.0；Ch_READY设置为VW300;Error 设置为VW302;点击保存项目;再点击编译;没有错误后;通过已经建立链接的PC/PPI通讯;将项目下载到CPU中;然后CPU重新上电;使下载的CP243-1组态信息生效..5.以太网通讯链接测试用一根以太网直连电缆或交叉电缆连接好PC机本地连接的以太网口及CP243-1的以太网RJ45口..设置PC机的本地连接TCP/IP属性;如下图所示:点击“属性”按钮;设置PC机的本地连接网卡IP及子网掩码;点击“确定”按钮;完成本地连接设置..再次设置Set PG/PC Interface：设置为TCP/IP协议及PC本机的网卡通讯方式;如下图所示..点击OK按钮;完成PG/PC Interface设置..点击VIEW视图框中的Communications通讯图标;将已组态的CP243-1的IP地址重新输进去;然后双击刷新;即可自动找到CP243-1模块及联机CPU信息;如下图所示：点击OK按钮;完成以太网通讯测试..。

图 36 对变量进行查看和修改
； NBA新闻资讯_伟德体育 https:///nbaxinwenzixun NBA新闻资讯_伟德体育 ；
； 伟德体育 https:// 伟德体育 ；
看到不熟悉自己的少林，苏白也缺乏兴趣，他发现有少林，但没有武当，道士和道教，但与少林不一样。当我想起道教苏白时，我不禁想起我以前见过的游客。他总是认为对方并不简单。这很神秘。我想起了另一方离开 时所说的话，担心他将来真的会见面。苏白摇了摇头，不再考虑它，让我们在你见面时谈谈它！他继续阅读有关河流和湖泊武术的文章，发现世界上有各种各样的名单。有人说走江湖是个名字！追求利润是商人的本质，追求名称是军队的 动力！这也促使各种排名。苏白看到了三个最着名的名单，即明星名单，腾龙名单和先天名单。这三个名单都是基于武术，并有不同的限制。明天的明星名单，顾名思义，意味着这个名单上的军队就像一颗冉冉升起的新星，被称为明星名 单。进入此列表的唯一规则是年龄不超过30岁，排名基于武术。另一方面，苏白瞥了一眼排名第一的谢婷。他突然看着它，看到这个名字似乎是一个女人。他没有看不起一个女人，但作为一个男人，他实际上是由一个女人首先服用的。他 心里有些不同。这个清单上只有一个简单的年龄介绍。例如，谢婷今天二十四岁，这使苏白一真，他现在知道内在的力量与种植的长度有很大关系。毕竟，人们的资格和心灵的力量之间的差距并不大，或者对于同级别的人来说差距不是太 大，而这个明天的明星名单只有30岁，包括30岁。你可以输入。这个谢婷今天只有二十四岁。其他比她大六岁并且已经练习至少六年的人实际上并不是她的对手。苏白记得那个名字，知道这个女人不平凡。其次，它叫做古松，二十九岁， 第三个叫剑，二十五岁。
选择 [是]：
图 26 添加条目
选择 [确定]：
图 27 OPC Tags
