矿用隔爆型变频器简介
甘肃容和矿用设备有限公司
2007.8．6
2 一. 变频调速原理
1.异步电动机基本公式
同步转速 即旋转磁场的转速，计算公式如下：
no=60f/p （1.1）
式中 no—同步转速（r/min）;
f —电源频率（HZ）；
p —电机磁极对数。
式（1.1）表明，当电机的极对数一定时，同步转速与电源频率成正比，在额定频率下，同步转速与磁极对数的关系如下：
磁极对数 1（2极） 2（4极） 3（6极） 4（8极） 5（10极）
同步转速（r/min） 3000 1500 1000 750 500
2．转差 同步转速与电机转子转速之差。
Δn=no-nm
(1.2)
式中 Δn —转差（r/min）
nm —转子转速（r/min）
3．转差率 转差与同步转速之比。
Δn/n0=(n0-nm)/n0 (1.3)
4.转子转速nm=60f/p(1-s)
（1.4）
5.由(1.4)式知，改变电源频率f,就改变了旋转磁场转速（同步转速），也就改变了电动机的转速。
二．变频器电气原理
交-直-交变频器的主电路
1．全波整流电路
整流电路由V7—V12组成，它的任务是把电源的三相交流电变换成直流电，在SPWM变频器中，大多采用桥式全波整流电路。
变频器结构及工作原理
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。如图1所示，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1. 整流器
它与单相或三相交流电源相连接，产生脉动的直流电压。
2. 中间电路，有以下三种作用：
a. 使脉动的直流电压变得稳定或平滑，供逆变器使用。
b. 通过开关电源为各个控制线路供电。
c. 可以配置滤波或制动装置以提高变频器性能。
3. 逆变器
将固定的直流电压变换成可变电压和频率的交流电压。
4. 控制电路
它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。其主要组成部分是：输出驱动电路、操作控制电路。主要功能是：
a. 利用信号来开关逆变器的半导体器件。
b. 提供操作变频器的各种控制信号。
c. 监视变频器的工作状态，提供保护功能。
现场对变频器以及周边控制装置的进行操作的人员，如果对一些常见的故障情况能作出判断和处理，就能大大提高工作效率，并且避免一些不必要的损失。为此，我们总结了一些变频器的基本故障，供大家作参考。以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。
以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。
现象 检测办法和判断
1， 上电跳闸或变频器主电源接线端子部分出现火花。 断开电源线，检查变频器输入端子是否短路，检查变频器中间电路直流侧端子P、N是否短路。可能原因是整流器损坏或中间电路短路。
变频器基本原理图讲解
变频器是一种电力变换装置，可以将交流电源转换成可调频率和可调幅度的交流电信号。它主要由整流电路、滤波电路、逆变电路和控制电路等组成。下面我们来逐步分析变频器的基本原理图。
整流电路是变频器的第一个部分，它将交流电源转换成直流电。整流电路一般由二极管桥或者可控硅等元件组成。经过整流电路后，电流只能在一个方向上流动。
滤波电路是整流电路输出的直流电进行滤波处理的部分。它主要由电容器和电感器组成，能使电流平滑、波动小。滤波电路的作用是减小直流电中的脉动，使得直流电更加稳定。
逆变电路是变频器的核心部分，它将经过滤波处理后的直流电再次转换成交流电。逆变电路一般由晶闸管、中间频率变压器等元件组成。通过控制逆变电路的工作方式和频率，可以实现交流电频率的调整。
控制电路是变频器的控制部分，它根据输入的控制信号，实现对整个变频器的控制和调节。控制电路一般由微处理器、模拟电路等组成。通过调整控制电路的参数，可以实现对变频器输出信号的频率和幅度的调节。
总之，变频器的基本原理图可以简单概括为整流电路、滤波电路、逆变电路和控制电路等组成。它能够将交流电源转换成可调频率和可调幅度的交流电信号，具有广泛的应用。

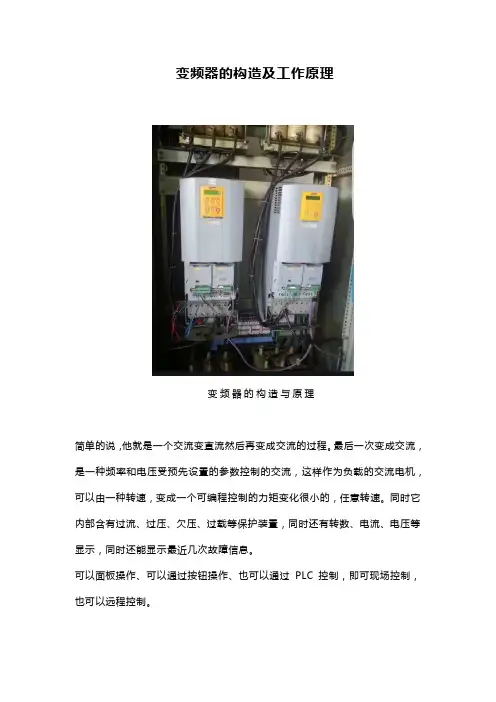

变频器的构造及工作原理
变频器的构造与原理
简单的说，他就是一个交流变直流然后再变成交流的过程。最后一次变成交流，是一种频率和电压受预先设置的参数控制的交流，这样作为负载的交流电机，可以由一种转速，变成一个可编程控制的力矩变化很小的，任意转速。同时它内部含有过流、过压、欠压、过载等保护装置，同时还有转数、电流、电压等显示，同时还能显示最近几次故障信息。
可以面板操作、可以通过按钮操作、也可以通过PLC控制，即可现场控制，也可以远程控制。
主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
（1）整流器：最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
（2）平波回路：在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
（3）逆变器：同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
