常用远动通道

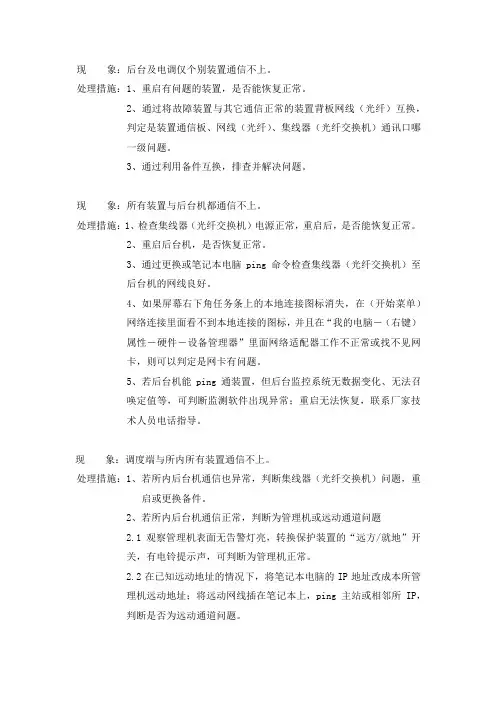

现 象：后台及电调仅个别装置通信不上。

处理措施：1、重启有问题的装置，是否能恢复正常。

2、通过将故障装置与其它通信正常的装置背板网线（光纤）互换，判定是装置通信板、网线（光纤）、集线器（光纤交换机）通讯口哪一级问题。

3、通过利用备件互换，排查并解决问题。

现 象：所有装置与后台机都通信不上。

处理措施：1、检查集线器（光纤交换机）电源正常，重启后，是否能恢复正常。

2、重启后台机，是否恢复正常。

3、通过更换或笔记本电脑ping命令检查集线器（光纤交换机）至后台机的网线良好。

4、如果屏幕右下角任务条上的本地连接图标消失，在（开始菜单）网络连接里面看不到本地连接的图标，并且在“我的电脑－（右键）属性－硬件－设备管理器”里面网络适配器工作不正常或找不见网卡，则可以判定是网卡有问题。

5、若后台机能ping通装置，但后台监控系统无数据变化、无法召唤定值等，可判断监测软件出现异常；重启无法恢复，联系厂家技术人员电话指导。

现 象：调度端与所内所有装置通信不上。

处理措施：1、若所内后台机通信也异常，判断集线器（光纤交换机）问题，重启或更换备件。

2、若所内后台机通信正常，判断为管理机或远动通道问题

2.1观察管理机表面无告警灯亮，转换保护装置的“远方/就地”开关，有电铃提示声，可判断为管理机正常。

2.2在已知远动地址的情况下，将笔记本电脑的IP地址改成本所管理机远动地址；将远动网线插在笔记本上，ping主站或相邻所IP，判断是否为远动通道问题。 现 象：后台机与保护装置通讯正常，后台遥测数据不变化。

处理措施：1、检查后台定义是否正确。

2、有无连接到后台上其它智能设备数据大量变位。

现 象：故障测距呼唤灯亮

处理措施：1、在装置事件里查看呼唤类型或重启装置，检查呼唤是否消失，

通信案例分析󰀃

一󰀃、案例分析目的：󰀃

由于通信专业与远动专业结合紧密，经常在遇到变电站远动退出或不能遥控的故障下 ，需要两个专业紧密配

合进行检修，并尽可能地在主站侧能正确判断出故障点，以减少对方专业检修人员白跑现场的现象。为此通过案例

分析，与大家共同探讨在变电站远动退出故障下正确的通信检修流程和测试方法。

二󰀃、远动通道常见故障分析󰀃

(一)模拟通道情况下

1. 模拟通道结构示意图

2. 故障描述

a) 当远动模拟通道传输的是101规约，远动人员反映远动退出或有误码时，通信人员该如何来判别故障？

b) 当远动模拟通道传输的是CDT规约，远动人员反映收不到数据或有误码时，通信人员该如何来判别故障？

3. 处理流程

a)101规约故障的处理

PC

M P

C

MM

O

D

E

MM

O

D

E

M SDH网络

厂站 主站 B A C D⑴了解101规约特点

101规约的特点是应答式,由主站发起询问,厂站应答,厂站收不到主站的询问,是不会主动上传数据的.

在通道故障情况下,主站仍然会主动不断下发数据.故可采用自环的方式来进行检查.

⑵处理流程

 A点听筒测试 远动问题

A点自环测试 做D点测试(软

自环)A点万用表测

试

更换四线接口卡. D点硬件自环. YN

B点自环测试 N下行无声, 或下行有载频声,

无数据音,

下行数据声正常,上行无

声或只有载频音

Y下行声很小

NY

N

Y

主站PCM问题(含配线)C点自环测试YN

厂 站PCM问

题 SDH问题(含

尾纤\光缆) Y N （3）测试方法说明

 检测点位置 检测方法 检测结果说明

A点 1.用听筒在音配上监听,上

下行有无载频或数据音. 1.下行无声,远动问题

2.下行有载频声,无数据

音,远动问题.

3.下行声很小,可用万用表

进一步确认电压.

4.下行数据声正常,上行无

声或只有载频音,需进一

步做D点测试.

 2.用万用表交流档量上下

行电压,用跨接方式. 小于0.1V,远动问题.如远

第３４卷第１８期　４２　２００６年９月１６日　继电器　ＲＥＬＡＹ　Ｖｏ１．３４　Ｎｏ．１８　Ｓｅｐ．１６，２００６　循环式ＣＤＴ规约远动下行通道自动监视的实现　李启林　（河南漯河供电公司，河南漯河４６２０００）　摘要：中小型地区级和县级电网调度自动化系统广泛采用了循环式ＣＤＴ规约。但循环式ＣＤＴ规约对远动下　行通道缺乏有效的自动监视手段。对循环式ＣＤＴ规约进行了深入分析，提出了利用远动硬件检测下行信号　载频、利用远动软件检测下行信号同步码、利用对时命令、利用遥控命令、增加“辅助传输通道”等方法，实现　对下行通道的自动监视功能。上述方法简单实用，有一定的互补性，可以根据条件选用。远动下行通道自动　监视功能的实现提高了遥控操作的可靠性，对无人（少人）值班变电站的建设具有极大的现实意义。　关键词：循环式ＣＤＴ规约；远动系统；　下行通道；调度自动化　中图分类号：　ＴＭ７６４　文献标识码：Ｂ　文章编号：１００３－４８９７（２００６）１８－００４２－０５　０引言　变电站远动系统（本文所说的远动系统包含常　规ＲＴＵ远动装置、计算机监控系统及综合自动化系　统。规约中称子站）上传调度自动化主站系统（规　约中称主站）的传输规约有两种：问答式ＰＯＬＬＩＮＧ　规约和循环式ＣＤＴ规约　。循环式ＣＤＴ规约实时　性强、语义简单、软硬件实现容易，资源要求不　高　Ｊ，目前被多数中小型地区级和县级电网调度自　动化系统广泛采用。循环式ＣＤＴ规约中，变电站远　动系统处于主动地位，调度自动化主站系统只能实　时被动接收。如果上行通道异常，远动数据传输便　会中断，主站系统在一定时间间隔收不到子站报文　或收到的报文连续错误时，产生通道中断或异常报　警信　皂、，提醒运行维护人员。但主站系统的下行信　息通常是间断的、随机的（例如遥控／升降命令等），　空闲时间较多，期间如果发生下行通道中断或异常，　因循环式ＣＤＴ规约未对下行通道的检测方式进行　定义或说明，主站系统便缺乏对下行通道的监视。　换言之，下行通道出现问题后主站系统不能给出报　警信息，运行维护人员不会知道下行通道的好坏，只　有在进行遥控／升降等操作时才能发现下行通道存　在问题，导致遥控等操作无法继续下去。在早期，对　遥控要求不高的情况下采用循环式ＣＤＴ规约是可　行的，也是现实的。　随着变电站无人（少人）值守工作的开展，因远　动下行通道异常导致的停送电等操作效率低下问题　日益突显：遥控／升降操作失败，导致需送电时不能　及时送上，要停电时又停不了，该调压时却调不成，　调度值班员不得不命令集控站人员到现场进行操　作。严重威胁电网安全运行，对降低电能损耗、提高　电压合格率、提高服务质量也是严峻的挑战，同时又　浪费了大量的人力、物力，无人（少人）值班变电站　的优势荡然无存。　改造、完善的方法有：　①将循环式ＣＤＴ规约改换成问答式ＰＯＬＬＩＮＧ　规约。但该方法存在一定的现实问题，如：变电站远　动系统型号众多、硬件资源扩展受限、软件系统整体　变更困难等。而且，改造既占用人力，又要有一定的　资金投入，在变电站正在运行条件下，大规模改造是　不现实的，只能逐步进行。　②设置主备双通道传输。该方案在一定程度上　可以缓解此问题。但调度自动化主站系统自动切换　通道的判据是通道上行信号的质量，而不是下行通　道的好坏。当下行通道出现问题影响操作时，只能　由调度人员及时通知自动化维护人员对通道进行人　工切换（备通道完全正常的情况下），效率不高，也　不能实现对下行通道的自动监视。　③基于循环式ＣＤＴ规约，找出“变通”的方法实　现下行通道的自动监视功能。　本文通过对循环式ＣＤＴ规约的分析，认为可以　在调度自动化系统中实现下行通道的自动监视功　能，并提出了几种可行的方法，有一定的实用价值。　１　几个需说明的问题　本文探讨的下行通道指调度中心调度自动化主　站系统向各变电站远动系统传送信息的通路。上行　

铁路电力远动系统RTU装置及通道故障分析石建华，杨海龙供变电

DOI： 10.19587/ki.l007-936x.2019.02.009

铁路电力远动系统RTU装置及通道故障分析

石建华，杨海龙

摘要：10 kV电力远动系统对确保铁路运输安全供电及快速抢修发挥着重要作用，本文对铁路远动系统被控

站端RTU装置及远动通道出现的主要故障进行原因分析，并提出相关建议措施。关键词：电力远动；RTU装置；故障；措施Abstract： The remote control system of 10 kV electric power plays a significant role to guarantee safety power supply

and emergent rescue for railway transportation, the paper analyzes the causes of main faults occurred in remote

controlled RTU and remote control channels of railway remote control system, and puts forward relative proposals and

counter-measures accordingly.Key words: Remote control system of electric power; RTU device; fault; measure中图分类号:U224.9+14 文献标识码:B 文章编号：1007-936X (2019) 02-0033-03

0引言

铁路电力远动系统由调度端、执行端、远动通 道等组成，实现遥控、遥信、遥测、遥调、遥视“五

遥”功能。其中调度端是电力远动系统的中枢，一

般设在调度所，集中对各RTU装置发布遥控、遥 调命令，并对RTU传来的各类数据、信号进行分
