平键连接参数

普通平键规格尺寸表－互联网类

关键信息项：

1、 平键类型：＿___________________________

2、 键宽（b）：＿___________________________

3、 键高（h）：＿___________________________

4、 键长（L）：＿___________________________

5、 材料：＿___________________________

6、 标准编号：＿___________________________

7、 适用轴径：＿___________________________

11 协议范围

本协议旨在明确普通平键的规格尺寸标准，以满足互联网相关领域中对于机械零部件规格的准确描述和交流需求。

111 适用对象

本协议适用于在互联网平台上进行的有关普通平键的设计、制造、销售、采购等活动中，对平键规格尺寸的规范和参考。

12 平键类型及定义 普通平键分为 A 型（圆头）、B 型（平头）和 C 型（单圆头）三种类型。

121 A 型平键：两端为半圆形，键顶面与轮毂键槽底面间有间隙。

122 B 型平键：键的两端为平头，键顶面与轮毂键槽底面紧贴。

123 C 型平键：一端为半圆形，另一端为平头。

13 规格尺寸参数

131 键宽（b）：平键的宽度尺寸，是决定键与轴及轮毂配合的重要参数。

132 键高（h）：平键的高度尺寸，影响键的承载能力和强度。

133 键长（L）：平键的长度尺寸，应根据轴的结构和传递扭矩的大小进行合理选择。

14 材料选择

普通平键常用的材料包括碳素钢（如 45 钢）、合金钢等。材料的选择应根据工作条件和强度要求确定。

15 标准编号

普通平键的规格尺寸遵循相应的国家标准或行业标准，具体标准编号应在相关的产品描述或技术文件中明确标注。

16 适用轴径 不同规格尺寸的普通平键适用于不同直径的轴，以确保键与轴的配合精度和连接可靠性。

学习资料

仅供学习与参考 平键介绍、分类及尺寸

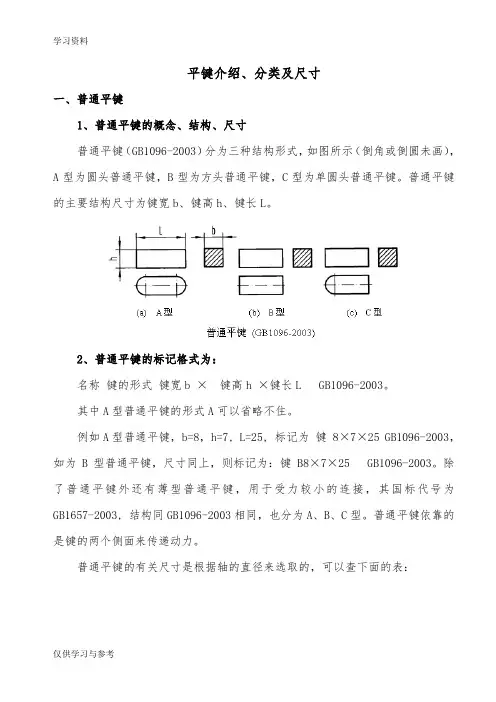

一、普通平键

1、普通平键的概念、结构、尺寸

普通平键（GB1096-2003）分为三种结构形式，如图所示（倒角或倒圆未画），A型为圆头普通平键，B型为方头普通平键，C型为单圆头普通平键。普通平键的主要结构尺寸为键宽b、键高h、键长L。

2、普通平键的标记格式为：

名称 键的形式 键宽b × 键高h ×键长L GB1096-2003。

其中A型普通平键的形式A可以省略不住。

例如A型普通平键，b=8，h=7, L=25, 标记为 键 8×7×25 GB1096-2003，如为B型普通平键，尺寸同上，则标记为：键 B8×7×25 GB1096-2003。除了普通平键外还有薄型普通平键，用于受力较小的连接，其国标代号为GB1657-2003, 结构同GB1096-2003相同，也分为A、B、C型。普通平键依靠的是键的两个侧面来传递动力。

普通平键的有关尺寸是根据轴的直径来选取的，可以查下面的表：学习资料

仅供学习与参考 学习资料

仅供学习与参考 绘图时与键有关的数据，如槽深、槽宽必须查上面的表画图。

3、画法

3.1 键槽的画法

其中如标注偏差，应该按照上面标中的要求和说明进行标注。

3.2普通平键连接画法

二、普通平键型式与尺寸

标准：摘自GB/T 1095-1979,GB/T 1096-1979（1990年确认有效）

模型(M) GB1096.CATPart GB1096.SLDPRT 学习资料

仅供学习与参考 学习资料

仅供学习与参考 轴 键 键槽

B型键每100mm重量(kg)≈ 公称直径d 公称尺寸 宽度b 深度

半径r

b(h9) h(h11) L(h14) c或r(max) 公称尺寸b 极限偏差

较松键联结 一般键联结 较紧键联结 轴t 毂t1

轴H9 毂D10 轴N9 毂Js9 轴和毂P9 公称尺寸 极限偏差 公称尺寸 极限偏差 最小 最大

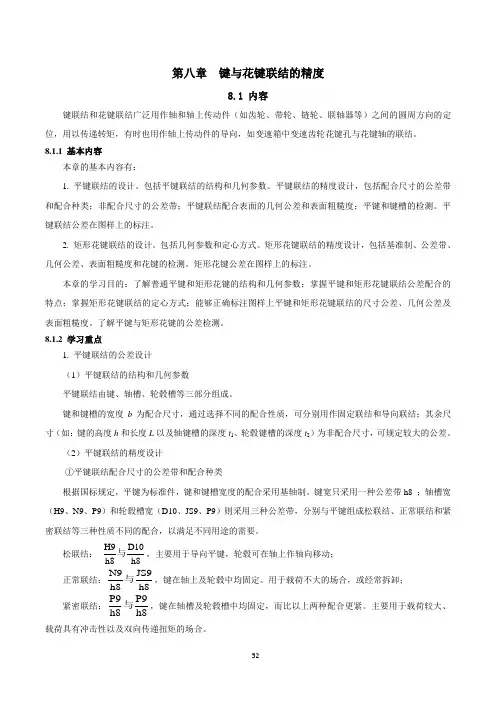

52 第八章 键与花键联结的精度

8.1 内容

键联结和花键联结广泛用作轴和轴上传动件（如齿轮、带轮、链轮、联轴器等）之间的圆周方向的定位，用以传递转矩，有时也用作轴上传动件的导向，如变速箱中变速齿轮花键孔与花键轴的联结。

8.1.1 基本内容

本章的基本内容有：

1. 平键联结的设计。包括平键联结的结构和几何参数。平键联结的精度设计，包括配合尺寸的公差带和配合种类；非配合尺寸的公差带；平键联结配合表面的几何公差和表面粗糙度；平键和键槽的检测。平键联结公差在图样上的标注。

2. 矩形花键联结的设计。包括几何参数和定心方式。矩形花键联结的精度设计，包括基准制、公差带、几何公差、表面粗糙度和花键的检测。矩形花键公差在图样上的标注。

本章的学习目的：了解普通平键和矩形花键的结构和几何参数；掌握平键和矩形花键联结公差配合的特点；掌握矩形花键联结的定心方式；能够正确标注图样上平键和矩形花键联结的尺寸公差、几何公差及表面粗糙度。了解平键与矩形花键的公差检测。

8.1.2 学习重点

1. 平键联结的公差设计

（1）平键联结的结构和几何参数

平键联结由键、轴槽、轮毂槽等三部分组成。

键和键槽的宽度b为配合尺寸，通过选择不同的配合性质，可分别用作固定联结和导向联结；其余尺寸（如：键的高度h和长度L以及轴键槽的深度t1、轮毂键槽的深度t2）为非配合尺寸，可规定较大的公差。

（2）平键联结的精度设计

①平键联结配合尺寸的公差带和配合种类

根据国标规定，平键为标准件，键和键槽宽度的配合采用基轴制。键宽只采用一种公差带h8 ；轴槽宽（H9、N9、P9）和轮毂槽宽（D10、JS9、P9）则采用三种公差带，分别与平键组成松联结、正常联结和紧密联结等三种性质不同的配合，以满足不同用途的需要。

松联结： H9D10h8h8与，主要用于导向平键，轮毂可在轴上作轴向移动；

正常联结：N9JS9h8h8与，键在轴上及轮毂中均固定。用于载荷不大的场合，或经常拆卸；

机械基础学案 授课班级：10高职 学生姓名： 学习时间：

1 第一节 键连接

安装在轴上的齿轮、带轮、链轮等传动条件，其轮毂与轴的连接，主要有键连接、花键连接、销链接等。

一·键连接

键连接主要用作轴上零件的周向固定并传递转矩；有的使轴上零件沿轴向移动时起导向作用。 按照结构特点和工作原理，键连接可分为平键连接、半圆键连接 和楔键连接等。常用的为平键连接。

1·平键连接

平键连接的截面结构如图5-1所示，平键的下面与轴上键槽贴紧，上面与轮毂键槽顶面留有间隙。两侧面为工作面，依靠键与键槽之间的挤压力传递转矩。平键连接加工容易、装拆方便、对中性良好，用于传动精度要求较高的场合。根据用途可将其分为如下三种：

（1）普通平键连接 如图5-2所示，普通平键的主要尺寸是键宽b、键高h和键长L。端部有圆头（A型）、平头（B型）和单圆头（C型）三种形式。A型键定位好，应用广泛，C型键用于轴端，A、C型键的轴上键槽用立铣刀切制，端部的应力集中较大。B型键的轴上键槽用盘铣刀铣出，轴上应力集中较小，但对于尺寸较大的键，要用紧定螺钉压紧，以防松动。 （2）薄型平键连接 薄型平键与普通平键比较，在键宽b相同时，键高h较小。因此，薄型平键连接对轴和轮毂的强度削弱也小，用于薄壁结构和特殊场合。

（3）导向平键连接 当轴上零件与轴构成移动副时，可采用导向平键连接（图5-3）。导向平键较普通平键长，为防止键体在轴中松动，用两个螺钉将其固定在轴上键槽中，键的中部设有键螺孔，以便拆卸。若轴上零件沿轴向移动距离较长，可采用图5-4所示的滑键连接。
