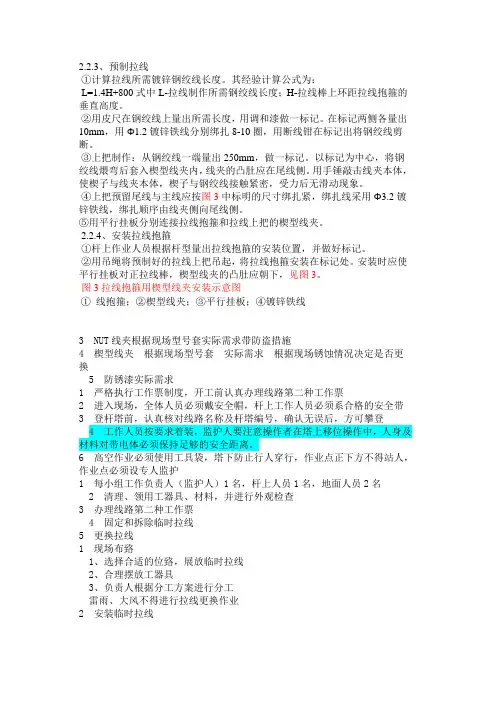

2.2.3、预制拉线
①计算拉线所需镀锌钢绞线长度。其经验计算公式为：
L=1.4H+800 式中L-拉线制作所需钢绞线长度； H-拉线棒上环距拉线抱箍的垂直高度。
②用皮尺在钢绞线上量出所需长度，用调和漆做一标记。在标记两侧各量出10mm，用Ф1.2镀锌铁线分别绑扎8-10圈，用断线钳在标记出将钢绞线剪断。
③上把制作：从钢绞线一端量出250mm，做一标记。以标记为中心，将钢绞线煨弯后套入楔型线夹内，线夹的凸肚应在尾线侧。用手锤敲击线夹本体，使楔子与线夹本体，楔子与钢绞线接触紧密，受力后无滑动现象。
④上把预留尾线与主线应按图3中标明的尺寸绑扎紧，绑扎线采用Ф3.2镀锌铁线，绑扎顺序由线夹侧向尾线侧。
⑤用平行挂板分别连接拉线抱箍和拉线上把的楔型线夹。
2.2.4、安装拉线抱箍
①杆上作业人员根据杆型量出拉线抱箍的安装位置，并做好标记。
②用吊绳将预制好的拉线上把吊起，将拉线抱箍安装在标记处。安装时应使平行挂板对正拉线棒，楔型线夹的凸肚应朝下，见图3。
图3 拉线抱箍用楔型线夹安装示意图
① 线抱箍；②楔型线夹；③平行挂板；④镀锌铁线
3 NUT线夹根据现场型号套实际需求带防盗措施
4 楔型线夹 根据现场型号套 实际需求 根据现场锈蚀情况决定是否更换
5 防锈漆实际需求
1 严格执行工作票制度，开工前认真办理线路第二种工作票
2 进入现场，全体人员必须戴安全帽，杆上工作人员必须系合格的安全带
3 登杆塔前，认真核对线路名称及杆塔编号，确认无误后，方可攀登
4 工作人员按要求着装，监护人要注意操作者在塔上移位操作中，人身及材料对带电体必须保持足够的安全距离。
6 高空作业必须使用工具袋，塔下防止行人穿行，作业点正下方不得站人，作业点必须设专人监护
1 每小组工作负责人（监护人）1名，杆上人员1名，地面人员2名
2 清理、领用工器具、材料，并进行外观检查
3 办理线路第二种工作票
此文档仅供收集于网络，如有侵权请联系网站删除
只供学习与交流 GJ-35型拉线制作与安装
（一）、拉线的概况
一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用
二、拉线的主要种类
1、普通拉线
应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。；
2、防风拉线
由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。
3、十字拉线
一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线
4、水平拉线
在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。
5、共同拉线
应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。地址；
6、Y型拉线 此文档仅供收集于网络，如有侵权请联系网站删除
只供学习与交流 主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。门型杆在张力合成点处装设Y型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。V型拉线是Y型拉线的特殊形式。（照片、图片）地址；待定
7、弓型拉线，
在因受地形或周围环境限制的地方装设。
三、普通拉线的基本结构
拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。（每件材料照片说明）
（二）、GJ-35普通拉线的制作与安装
本课重点主要讲解GJ-35普通拉线的制作与安装作业流程
一、危险点分析及控制措施
1、危险点
防止高处落坠，
防止高处落物伤人，
防止钢绞线反弹伤人
2、控制措施：
正确使用安全带；高处作业不要失去安全保护
装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；
:在拉线制作过程中，控制钢绞线点距端头不应过远；
此文档仅供收集于网络，如有侵权请联系网站删除
配电网培训课程之拉线及其结构（十二）
一、概述
拉线是配电线路的重要组成部分。其主要作用是平衡导（地）线的不平衡张力和稳定杆塔、减少杆塔的受力强度以及减小杆（塔）材料消耗、降低造价。在整立施工中，尽量利用拉线杆塔的永久拉线代替整立施工中的临时拉线（常采用麻绳或钢绳）。
二、普通拉线
普通拉线的结构如图1所示。它分上下两部分，上部为包括固定在电杆上部的部分（称上把）及与上把连接的部分（称中把或腰把）；下部包括地锚把或拉环、拉线棒及埋在地下部分（包括拉线盘及地横木），称底把。
图1
普通拉线也称落地拉线。应用在终端杆、角度杆、分支（歧）杆及耐张杆等处。它通过连接金具承受电杆的各种应力，下端用拉盘（又称地锚）直接埋于地下，拉线中间装有调整松紧的金具（UT型线夹），10kV及以下的拉线中间还加装防触电的绝缘子图2。10kV及以下电压等级的电力线路的普通拉线与电杆成45°的夹角。图2中的拉线绝缘子仅仅是其中一种安装方式，目前市场上还有好几种。
图2
三、高桩拉线
髙桩拉线又称过路拉线，也称水平拉线。如图3所示，高桩拉线用于因道路或其他设施无法装设普通拉线的电杆。如因受地形或周围环境限制的地方，可装设弓型拉线、自身拉线；另外，在地形条件受到限制的地方而无法装设拉线时，可用撑杆（戗杆〕代替拉线以平衡张力，从而起到稳定电杆的作用。撑杆在实际工程的应用图例及安装要求，如图4 所示。图中字母h1表示水平拉线对地面垂直距离；h2表示拉线柱抱箍对地垂直距离；h3表示高桩埋设深度。具体的安装距离及安装要求以最新规程规范为准。
图3 图4：戗杆在实际工程的应用图例及安装要求、戗杆在工程中的应用图例、戗杆安装要求
四、自身拉线
自身拉线又称弓型拉线，如图5所示。它是因街道狭窄或因电杆距房屋太近而无条件埋设普通拉线时而使用的一种拉线装置。安装时，先在电杆需装设拉线的一侧固定一定长度的支撑杆，拉线通过支撑杆后与拉线盘连接。由于拉线只能承受较小的拉力作用，故一般用于400V低压配电线路中。
电力线路拉线基本知识
拉线与安装
为了防止架空线路杆塔倾覆、杆塔承受过大的弯矩与横担扭歪等,需要在杆塔或横担等部位打设拉线。
拉线的作用就是使拉线产生的力矩平衡杆塔承受的不平衡力矩,增加杆塔的稳定性。凡承受固定性不平衡荷载比较显著的电杆,如终端杆、角度杆、跨越杆等均应装设拉线。为了避免线路受强大风力荷载的破坏,或在土质松软的地区为了增加电杆的稳定性,也应装设拉线。
一、拉线的种类
架空配电线路中,根据拉线的用途与作用的不同,一般拉线有以下几种:
1、普通拉线
普通拉线就就是我们常见的一般拉线,应用在终端杆、角度杆、分支杆及耐张杆等处,主要作用就是用来平衡固定性不平衡荷载,如图2－3－25所示。
图2－3－25 普通拉线
2、人字拉线
人字拉线,就是由两普通拉线组成,装在线路垂直方向电杆的两侧,用于直线杆防风时,垂直于线路方向;用于耐张杆时顺线路方向。线路直线耐张段较长时,一般每隔7－10基电杆作一个人字拉线。如图2－3－26所示。 电力线路拉线基本知识
图2－3－26 人字形拉线
3、十字拉线
十字拉线又称四方拉线,一般在耐张杆处装设,为了加强耐张杆的稳定性,安装顺线路人字形拉线与横线路人字形拉线,总称十字形拉线。
4、水平拉线
水平拉线又称为高桩拉线,在不能直接作普通拉线的地方,如跨越道路等地方,则可作水平拉线。高桩拉线就是通过高桩将拉线升高一定高度不会妨碍车辆的通行。
图2－3－27 水平拉线图 电力线路拉线基本知识
5、弓形拉线
弓形拉线又称自身拉线在地形或周围自然环境的限制不能安装普通拉线时,一般可安装弓形拉线,如图2－3－28。弓形拉线的效果会有一定折扣,必要时可采用撑杆,撑杆可以瞧成就是特殊形式的拉线。
图2－3－28 弓形拉线
6、 Y形拉线
Y形拉线主要应用在电杆较高、多层横担的电杆,Y形拉线不仅防止电杆倾覆,而且可防止电杆承受过大的弯矩,装设时可以在不平衡作用力合成点上下两处安装Y形拉线。 电力线路拉线基本知识
