电力电缆基础知识

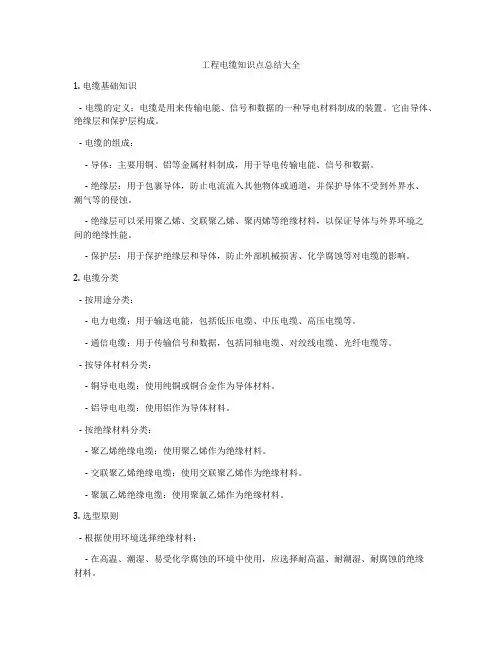

工程电缆知识点总结大全1. 电缆基础知识- 电缆的定义：电缆是用来传输电能、信号和数据的一种导电材料制成的装置。

它由导体、绝缘层和保护层构成。

- 电缆的组成：- 导体：主要用铜、铝等金属材料制成，用于导电传输电能、信号和数据。

- 绝缘层：用于包裹导体，防止电流流入其他物体或通道，并保护导体不受到外界水、潮气等的侵蚀。

- 绝缘层可以采用聚乙烯、交联聚乙烯、聚丙烯等绝缘材料，以保证导体与外界环境之间的绝缘性能。

- 保护层：用于保护绝缘层和导体，防止外部机械损害、化学腐蚀等对电缆的影响。

2. 电缆分类- 按用途分类：- 电力电缆：用于输送电能，包括低压电缆、中压电缆、高压电缆等。

- 通信电缆：用于传输信号和数据，包括同轴电缆、对绞线电缆、光纤电缆等。

- 按导体材料分类：- 铜导电电缆：使用纯铜或铜合金作为导体材料。

- 铝导电电缆：使用铝作为导体材料。

- 按绝缘材料分类：- 聚乙烯绝缘电缆：使用聚乙烯作为绝缘材料。

- 交联聚乙烯绝缘电缆：使用交联聚乙烯作为绝缘材料。

- 聚氯乙烯绝缘电缆：使用聚氯乙烯作为绝缘材料。

3. 选型原则- 根据使用环境选择绝缘材料：- 在高温、潮湿、易受化学腐蚀的环境中使用，应选择耐高温、耐潮湿、耐腐蚀的绝缘材料。

- 根据电流负载选择导体截面：- 在大电流负载下，应选择导体截面较大的电缆，以降低线路损耗、提高输电效率。

- 根据布线长度选择电缆规格：- 在长距离输电过程中，应选择电缆传输性能稳定、线路损耗小的电缆。

4. 安装注意事项- 电缆敷设方式：- 直埋敷设：适用于需求较高的地下敷设环境，可以选择埋设深度较深的方式。

- 悬空敷设：适用于桥梁、隧道等高空环境，可选择悬挂在架空的方式。

- 管道敷设：适用于电缆需要穿越墙壁、地下管道等特殊环境，可选择铺设在专用管道内的方式。

- 电缆敷设工艺：- 敷设前应对敷设线路进行勘测，避免遇到管道、地下设施等障碍物或其他电缆线路。

- 敷设时应注意电缆的弯曲半径、接地方式、电缆连接方式等要求，确保电缆敷设的质量和安全性。

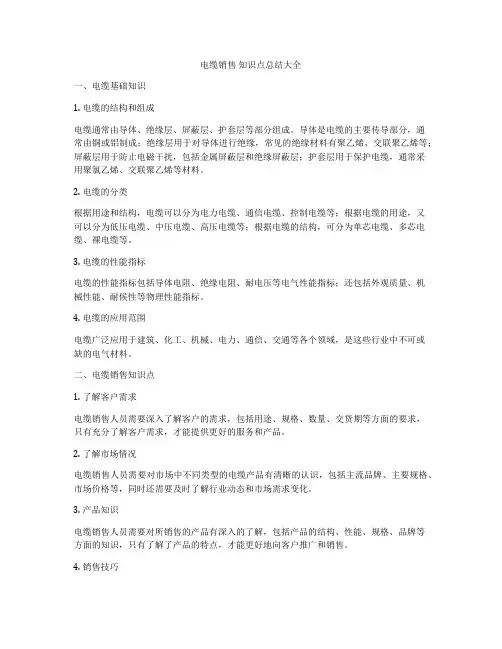

电缆销售知识点总结大全一、电缆基础知识1. 电缆的结构和组成电缆通常由导体、绝缘层、屏蔽层、护套层等部分组成。

导体是电缆的主要传导部分，通常由铜或铝制成；绝缘层用于对导体进行绝缘，常见的绝缘材料有聚乙烯、交联聚乙烯等；屏蔽层用于防止电磁干扰，包括金属屏蔽层和绝缘屏蔽层；护套层用于保护电缆，通常采用聚氯乙烯、交联聚乙烯等材料。

2. 电缆的分类根据用途和结构，电缆可以分为电力电缆、通信电缆、控制电缆等；根据电缆的用途，又可以分为低压电缆、中压电缆、高压电缆等；根据电缆的结构，可分为单芯电缆、多芯电缆、裸电缆等。

3. 电缆的性能指标电缆的性能指标包括导体电阻、绝缘电阻、耐电压等电气性能指标；还包括外观质量、机械性能、耐候性等物理性能指标。

4. 电缆的应用范围电缆广泛应用于建筑、化工、机械、电力、通信、交通等各个领域，是这些行业中不可或缺的电气材料。

二、电缆销售知识点1. 了解客户需求电缆销售人员需要深入了解客户的需求，包括用途、规格、数量、交货期等方面的要求，只有充分了解客户需求，才能提供更好的服务和产品。

2. 了解市场情况电缆销售人员需要对市场中不同类型的电缆产品有清晰的认识，包括主流品牌、主要规格、市场价格等，同时还需要及时了解行业动态和市场需求变化。

3. 产品知识电缆销售人员需要对所销售的产品有深入的了解，包括产品的结构、性能、规格、品牌等方面的知识，只有了解了产品的特点，才能更好地向客户推广和销售。

4. 销售技巧电缆销售人员需要具备一定的销售技巧，包括开发新客户、维护老客户、谈判技巧、售后服务等方面的技能，只有具备了销售技巧，才能更好地完成销售任务。

5. 市场营销知识电缆销售人员还需要了解市场营销的相关知识，包括市场调研、市场推广、品牌定位等方面的内容，只有了解了市场营销知识，才能更好地制定销售策略和计划。

6. 行业规范电缆销售人员需要了解相关的行业标准和规范，包括电缆的生产标准、产品认证、质量认证体系等方面的内容，只有了解了行业规范，才能更好地指导产品销售和运作。

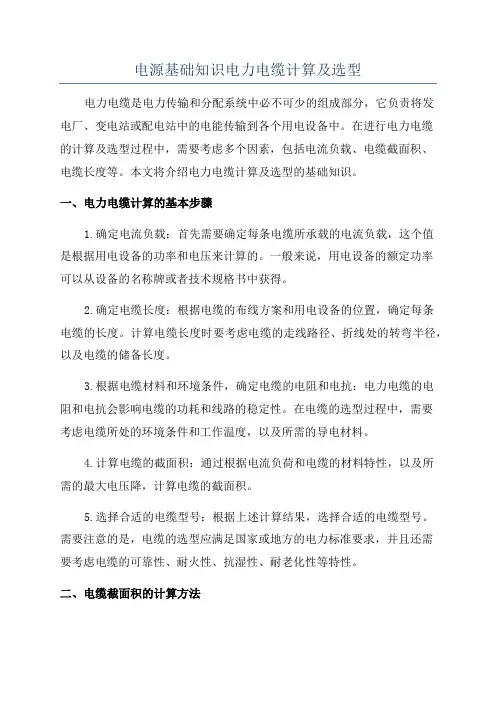

电源基础知识电力电缆计算及选型电力电缆是电力传输和分配系统中必不可少的组成部分，它负责将发电厂、变电站或配电站中的电能传输到各个用电设备中。

在进行电力电缆的计算及选型过程中，需要考虑多个因素，包括电流负载、电缆截面积、电缆长度等。

本文将介绍电力电缆计算及选型的基础知识。

一、电力电缆计算的基本步骤1.确定电流负载：首先需要确定每条电缆所承载的电流负载，这个值是根据用电设备的功率和电压来计算的。

一般来说，用电设备的额定功率可以从设备的名称牌或者技术规格书中获得。

2.确定电缆长度：根据电缆的布线方案和用电设备的位置，确定每条电缆的长度。

计算电缆长度时要考虑电缆的走线路径、折线处的转弯半径，以及电缆的储备长度。

3.根据电缆材料和环境条件，确定电缆的电阻和电抗：电力电缆的电阻和电抗会影响电缆的功耗和线路的稳定性。

在电缆的选型过程中，需要考虑电缆所处的环境条件和工作温度，以及所需的导电材料。

4.计算电缆的截面积：通过根据电流负荷和电缆的材料特性，以及所需的最大电压降，计算电缆的截面积。

5.选择合适的电缆型号：根据上述计算结果，选择合适的电缆型号。

需要注意的是，电缆的选型应满足国家或地方的电力标准要求，并且还需要考虑电缆的可靠性、耐火性、抗湿性、耐老化性等特性。

二、电缆截面积的计算方法电缆截面积的计算是电力电缆计算及选型的关键步骤。

一般来说，电缆的截面积越大，其输送电流的能力越强。

而过小的截面积可能导致电缆过载，影响电力传输的稳定性。

计算电缆截面积的方法主要有两种：理论计算和经验法计算。

1.理论计算法：该方法是根据电缆所承载的电流负载、电缆的材料特性、电压降等因素来计算电缆截面积的。

其中，电缆的电流负载可以根据用电设备的功率和电压来计算，电缆的材料特性可以从电缆厂家提供的相关数据中获取，电压降可以通过电缆每米的电阻和电抗来计算。

2.经验法计算：该方法是根据经验公式和经验数据来计算电缆截面积的。

这种方法适用于一些常见的电缆应用场景，如住宅、商业和工业用电。

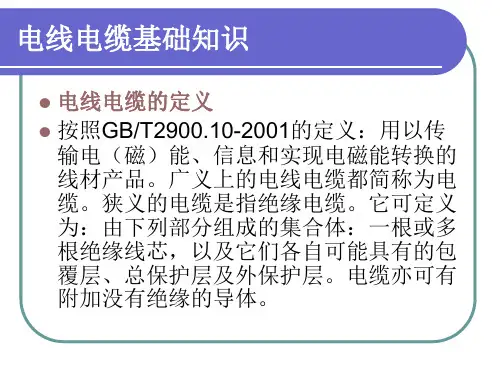

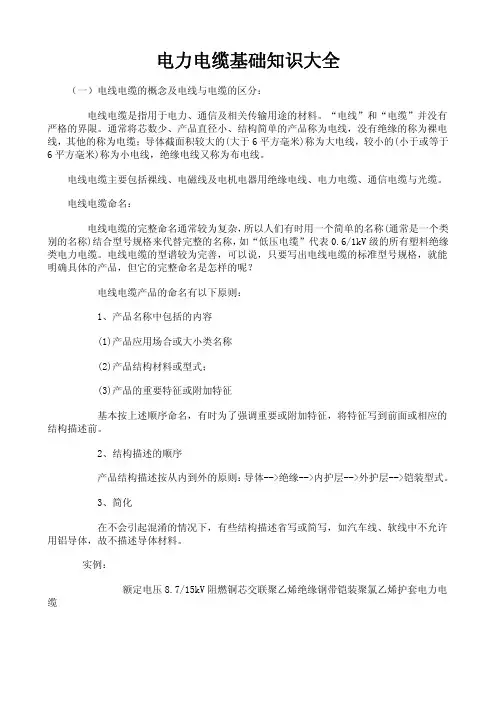

电力电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

电缆常识知识点总结一、电缆的分类1. 按用途分类（1）电力电缆：用于输送电力的电缆，通常由导体、绝缘层、护套、填充物等部分组成，主要用于输电线路和建筑电气系统。

（2）通信电缆：用于传输通信信号的电缆，主要用于电话、电视、因特网等通信设备的接入。

（3）数据电缆：用于传输数据的电缆，主要用于计算机网络、局域网、广域网等数据通信领域。

2. 按结构分类（1）单芯电缆：只含有一个导体的电缆，适用于单一电力或信号传输。

（2）多芯电缆：含有多个导体的电缆，适用于多种电力或信号传输。

（3）屏蔽电缆：在导体周围添加屏蔽层，用于防止外部电磁干扰。

（4）阻燃电缆：采用阻燃材料制造的电缆，具有较好的耐火性能。

3. 按电压等级分类（1）低压电缆：额定交流电压在1000V以下的电缆。

（2）中压电缆：额定交流电压在1-35kV的电缆。

（3）高压电缆：额定交流电压在35kV以上的电缆。

二、电缆的主要构成1. 导体导体是电缆中传输电流的部分，通常由铜、铝等导电材料制成。

导体的截面积和材质会影响电缆的导电性能和成本。

2. 绝缘层绝缘层用于包裹导体，阻止电流流失以及防止导体之间的相互干扰。

常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

3. 护套护套是保护电缆免受外部损坏的外层材料，通常由聚氯乙烯（PVC）、聚乙烯（PE）等材料制成。

护套材料的选择要根据电缆的使用环境和要求来确定。

4. 填充物填充物用于填充电缆的空隙，增强电缆的机械强度和防水性能。

常见的填充物有纤维丝、聚乙烯脂等。

三、电缆的安装和维护1. 安装（1）电缆的敷设应避免过弯或者受力过大，以防损坏导体或绝缘层。

（2）在敷设电缆时，应注意与其他设施的隔离，避免受到干扰或损害。

（3）应根据电缆的规格和使用要求，采用适当的敷设方法和保护措施。

2. 维护（1）定期检查电缆的外观和性能，注意电缆是否有外部损坏或者老化现象。

（2）在安装的电缆系统中，应定期进行绝缘电阻测试，以确保绝缘层的性能符合要求。
