新人教版九年级上学期物理《欧姆定律计算》(基础题)

欧姆定律计算题训练1.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U．2.在图所示的电路中，电源电压保持不变，电阻R2的阻值为15Ω．闭合电键S后，电流表的示数为1A，通过电阻R2的电流为0.4A．求：①电源电压U．②电阻R1的阻值．3.如图所示，电阻R1为8Ω，电源两端电压为12V，开关S闭合后．求：（1）当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流I1和电路的总电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′．4.在如图所示的路中，电源电压保持不变，电阻R1的阻值为20Ω，闭合电键S，两电流表的示数分别为0.8A 和0.3A．①求电源电压U．②求通过电阻R2的电流I2．③现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了0.6W，求电阻R0的阻值．5.如图所示，电源电压U保持不变，R1=20Ω．当滑动变阻器R2的滑片P在最左端时，电流表示数为0.5A；若将滑片P滑至变阻器中点时，电流表示数为0.2A求：（1）电源电压U（2）滑动变阻器的最大阻值．6.如图所示，电源电压为6V，R2=30Ω，滑动变阻器R1的取值范围为0～120Ω，求：（1）当S闭合后，滑片P移到滑动变阻器R1的中点时，通过电阻R2的电流I1和电路的总电流I．（2）当S闭合后，滑片P移到滑动变阻器R1的最左端时，电路的总电流I．7.小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻R x的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻R x的阻值．8.如图所示，R1=25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．（不考虑灯丝电阻变化）（1）S1、S2都断开时，小灯泡L正常发光，求电源电压；（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值．9.如图1所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示．求：（1）电源电压；（2）滑动变阻器的最大阻值．10.在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．11.在如图所示的电路中，电源电压为15V保持不变，灯泡L只标有“6V”字样，闭合开关S，并移动滑动变阻器的滑片，滑动变阻器接入电路的电阻值为18Ω时，小灯泡恰好正常发光．求：（1）此时通过小灯泡的电流．（2）小灯泡正常发光时的电阻．12.如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？（2）电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围．13.如图甲所示，电源两端电压保持不变，L是标有“6V 3.6W”的小灯泡，通过它的电流和它两端的电压关系如图乙所示，R0为定值电阻．当开关S、S1、S2都闭合，且滑动变阻器的滑片位于a端时，小灯泡恰好正常发光，此时R0消耗的功率为P1；当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当S、S2闭合，S1断开，滑动变阻器的滑片滑到b端时，R0消耗的功率为P2，且P1：P2=9：4，求：（1）小灯泡正常发光时的电阻；（2）滑动变阻器的最大阻值；（3）定值电阻R0的阻值．14.如图甲所示，灯泡L标有“6V 3W”字样，电源电压及灯丝电阻保持不变，电流表量程为0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω．只闭合开关S、S1，移动滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10V，电流表示数为I a；只闭合开关S、S2，滑片P置于b点时，变阻器连入电路的电阻为R b，电流表的示数为I b，已知R b：R0=7：3，I a：I b=5：4．求：（1）小灯泡正常工作时的电阻R L（2）只闭合S、S2，滑片P在b点时，电流表的示数I b；（3）电源电压．15.随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变．如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；（3）此电路能测量的最高环境温度为多少？16,。

人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）一、单项选择题1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。

他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac 两点之间的电压为U ab=6V、U bc=0V、U ac=6V。

若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。

闭合开关S，电路正常工作。

一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。

下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是3VB．定值电阻R的阻值是60ΩC．若定值电阻R接触不良时，电流表示数为0，电压表示数为9VD．滑动变阻器的阻值范围是0-18Ω5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P 是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（）A．1：2B．2：3C．3：1D．1：37、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V “量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。

第十七章 专题训练 欧姆定律综合计算（基础练习）（附参考答案）1．如图所示电路，已知电源电压，，测得两端的电压，求通过电路中的电流和。

2．如图所示，电源电压不变，定值电阻R 1的阻值为30Ω，R 2的阻值为20Ω，R 1的支路电流为0.2A ．求：电流表的示数。

3．如图所示，电源两端电压U 为6V 并保持不变，电阻R 1阻值为5Ω；闭合开关S 后，电流表A 的示数I 为1.8A ；求：（1）电流表A 1的示数I 1；（2）电阻R 2的阻值。

4．如图所示的电路中，电源两端电压保持不变，电阻丝R 1的阻值为10Ω，R 2的阻值为20Ω。

当开关S 闭合后，电压表的示数为4V 。

求：（1）电路中的总电阻R ；（2）电流表的示数I ；（3）电源两端的电压U 。

6V U140ΩR =2R 2 3.6V U =I 2R5．如图所示的电路中，电源电压保持不变，电阻R 2=20Ω，闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：（1）电源电压；（2）电阻R 1的阻值。

6．在图所示的电路中，假定电源两端的电压为且恒定不变，电阻。

闭合开关S 后电压表的示数为。

求：（1）通过的电流大小；（2）电阻的阻值大小。

7．如图所示，电源两端的电压保持不变。

电阻R 1的阻值为10Ω，电阻R 2的阻值为5Ω，当只闭合开关S 时，电流表的示数为0.6A ．求：（1）电源两端的电压U ？（2）当开关S 、S 1都闭合时，电流表示数为多少？3V 25R =Ω2V 2R 1R8．如图所示的电路中，电阻R1的阻值为10欧；闭合开关S1、S2，电流表的示数分别为0.3A、0.5A，试求：（1）电源电压；（2）电阻R2的阻值；（3）闭合开关S1、断开开关S2时，电流表A、A1的示数分别为多少？9．如图所示的电路中，电阻R1阻值为6Ω，闭合开关S后，通过电阻R2的电流为1A，电流表的示数为2.5A；求：（1）电源电压；（2）电路中电阻R2阻值。

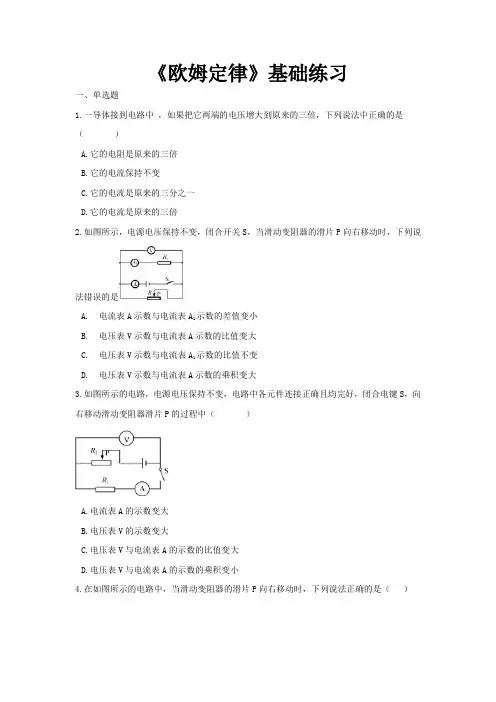

《欧姆定律》基础练习一、单选题1.一导体接到电路中，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（）A.它的电阻是原来的三倍B.它的电流保持不变C.它的电流是原来的三分之一D.它的电流是原来的三倍2.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法错误的是A. 电流表A示数与电流表A1示数的差值变小B. 电压表V示数与电流表A示数的比值变大C. 电压表V示数与电流表A1示数的比值不变D. 电压表V示数与电流表A示数的乘积变大3.如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A.电流表A的示数变大B.电压表V的示数变大C.电压表V与电流表A的示数的比值变大D.电压表V与电流表A的示数的乘积变小4.在如图所示的电路中，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变小C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变大，电压表的示数变小5.在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。

下列说法正确的（）A. 电阻R1的阻值为20ΩB. 滑片P移到b端时，R2两端的电压为6vC. 滑片P移到a端时，R2的电流为0.1AD. 当滑片P移到中点时，通过R1的电流为0.3A6.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，两盏灯L1和L2正常发光。

如果将滑动变阻器的滑片向右滑动，则下列说法中正确的是（）A. 灯L1变亮B. 灯L2变暗C. 电压表的示数变小D. 电压表的示数不变7.下图为灯L1、L2的U-I图像，根据图像可知（）A. 通过L2的电流为0.2A时，L2两端的电压为100VB. 电压为160V时，通过L1的电流较大C. 电压为160V时，L1的电阻较大D. 把两灯并联接入220V的电路中，L1较亮8.驾驶员酒醉后驾车要负刑事责任。
