闸门制作质量评定表

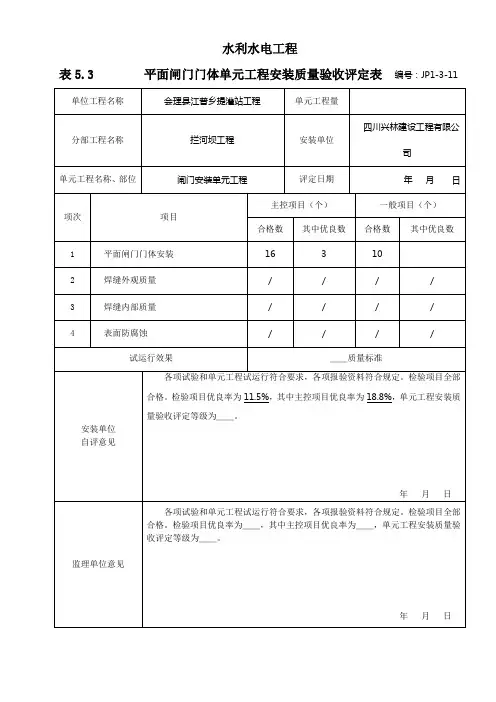

平面闸门制造质量评定表
项目名称 部位及编号
序
号
项 目 门叶尺寸 允许偏差 实测值 备注

1 门叶厚度b 门厚：≤500 ＞500-1000 ＞1000 ±3.0 ±4.0 ±5.0

2 门叶外形高度H 门叶外形宽度B 门高或门宽 ≤5000 ＞5000-10000 ＞10000-15000 ＞15000 ±5.0 ±8.0 ±10.0 ±12.0

3 对角线相对差 取门高或门宽尺寸较大者：≤5000 ＞5000-10000 ＞10000-15000 ＞15000 3.0 4.0 5.0 6.0
4 扭曲 门宽：≤10000 ＞10000 3.0 4.0
5 门叶横向直线度f1 B/1500 且不大于6.0
6 门叶横向直线度f2 B/1500 且不大于4.0
7 两边梁中心距 门宽：≤10000 ＞10000-15000 ＞15000 ±3.0 ±4.0 ±5.0
8 两边梁平行度 门宽：≤10000 ＞10000-15000 ＞15000 3.0 4.0 5.0
9 纵向隔板错位 2.0
10 面板与梁组合面的局部间隙 1.0
项目名称 部位及编号
序
号
项 目 门叶尺寸 允许偏差 实测值 备注

11 面板局部平面度 门板厚度δ： ≤10 ＞10-16 ≤16 每米范围内不大于5.0 4.0 3.0
12 门叶底缘直线度 2.0
13 门叶底缘倾斜度2C 3.0

14 两边梁底缘平面(或承压板)平面度 2.0
15 止水座面平面度 2.0
16 止水座板至支承座面的距离 ±1.0

17 侧止水螺孔中心至门叶中心距离 ±1.5
18 顶止水螺孔中心至门叶底缘距离 ±3
19 自动挂钩定位孔(或销)中心距 ±2
20 滑道工作面平面度 (或滚轮) 跨度L＜10000 L＞10000 2.0 3.0
21 门叶底缘倾斜度2C 3.0
评 定 意 见 评 定 结 论

测
量人 制作 单位 监理 单位
金属结构防腐蚀质量检查表
编号：
项目名称
部位及编号
项次 项目 质量标准 检验记录 备注

一 表面除锈 喷砂除锈，彻底清除铁锈，氧化皮，焊渣，油污等使之露出灰白色金属光泽。除锈等级达2.5级。喷砂粗糙度 达40-70μm

二 喷镀锌 （1） 喷镀锌纯度不低于99.5%，分二道喷完，第一道50μm，第二道70μm，最小厚度达120μm，外观检查表面应均匀，无气泡无秃斑，无粘附金属。 （2） 镀锌附着力达GB9796-88规定。
三 封闭层涂（氯化橡胶） 底漆喷涂环氧云母氧化铁厚100μm，封闭层喷涂氯化橡胶一道漆，外观检查均
匀，表面光滑，无皱皮，气
泡，挂流，漏刷等缺陷，达
DL/T5018-94中7.3.1规定。

测 量 人 制 作 单 位 监
理
单
位
焊缝外观质量检查表
编号：

产品名称 工件图号
工件名称 检验日期 年 月 日
项
次
项 目 质 量 标 准（mm） 检验记录 检验结论

1 裂纹 一、二、三类焊缝不允许
2 表面夹渣 一、二类焊缝不允许，三类焊缝深不大于0.1δ，长不大于0.3δ，且不大于10

3 咬边 一、二类焊缝：深不超过0.5连续长度不 超过100，两侧咬边累计长度不大10%全长焊缝。 三类焊缝：深度不大于1，长度不限
4 未焊满 一、二类焊缝：不允许 三类焊缝：不超过0.2+0.02且不超过1，每100焊缝内缺陷总长不大于25
5 表面气孔 一、二类焊缝：不允许 三类焊缝：每50长的焊缝内允许有直径为0.3δ，且不大于2的气孔2个，孔间距不小于6倍孔径
6 焊缝余高（手工焊） 12＜δ＜25 h=0-2.5 25＜δ＜50 h=0-3
7 对接接头焊缝宽度(手工焊) 盖过每边坡口宽度2-4,且平缓过滤
8 飞溅 清除干净
9 焊瘤 不允许

10 角焊缝厚度不足按设计焊缝厚度计 一类焊缝：不允许 二类焊缝：不超过0.3+0.5δ且不超过1 每100焊缝长度内缺陷总长不大于25 三类焊缝：不超过0.3+0.5δ且不超过2， 每100焊缝长度内缺陷总长不大于25
11 焊缝焊脚（手工焊） K＜12+4 K＞12+4
检验结果 项目共检验 项， 合格 项， 不合格 项
评 定 意 见 评 定 结 论

测
量 人 制作 单位 监理 单位
平面闸门制作质量检测表
编号：

项目名称 部位及编号
序号 项 目 设计值 允许偏差（mm） 实测值
（mm）
备注

1 构件表面 未加工 工作面直线度 构件长度的1/1500且不大于3.0
2 侧面直线度 构件长度的1/1500且不超过4.0
3 工作面局部平面度 每为范围内不大于1.0，且不超过2处

4 扭曲 L≤3m,不应大于1.0每增加1m递增0.5且不大于2.0
5 构件表面 经过加工 工作面直线度 构件长度的1/2000且不大于1.0
6 侧面直线度 构件长度的1/1000且不超过2.0
7 工作面局部平面度 每为范围内不大于0.5，且不超过2处
8 扭曲 0.5
9 止水座板与主轨轨面距离 ±0.5
10 止水座板中心至轨面中心距离 ±2.0
11 底槛长度 ±4.0
12 门楣长度 +0.0 -4.0

13 相邻构件组合处错位 加工者0.5
未加工者2.0

评 定 意 见 评 定 结 论

测
量 人 制作 单位 监理 单位
