帷幕灌浆施工方案.doc

  • 格式：doc
  • 大小：125.50 KB
  • 文档页数：11

精品文档 精心整理

仅供工程人士参考

坝基灌浆工程

帷幕灌浆施工方案

精品文档 精心整理

仅供工程人士参考 1.施工组织管理

为顺利完成本次灌浆工程、严把质量关，成立施工项目组，各级分层把好质量关。项目组主要成员编制如下：

项目组成员名单

姓 名 项目职责 学历 职称

项目经理

技术负责 本科 工程师

施工员 本科 助理工程师

质检员 本科 助理工程师

安全员 本科 助理工程师

安全员 中专 助理工程师

机 长 钻探高级工

机 长 钻探高级工

机 长 钻探高级工

机 长 钻探高级工

地质员 钻探高级工

地质员 钻探初级工

地质员 钻探初级工

地质员 钻探初级工

另配备机组人员20名，并需招雇临时民工20名。

项目组成员进行分工，明确了各自职责：

项目经理的职责是与发包方及监理方进行联系，组织指挥施工，下达任务，现场技术指导，检查质量及安全，掌握施工进度，对特殊情况提出处理意见；

技术负责的职责是辅助项目经理做好现场技术指导；

质检员的职责是协助项目经理做好工程质量检查，对发现的问题及时解决，并向项目经理作出书面报告；

安全员的职责是协助项目经理做好施工人员、机械及工程的安全；

机长负责接受和操作技术要求，安排生产，负责机组人员及设备的精品文档 精心整理

仅供工程人士参考 安全，检查维修设备，检查钻机进尺和灌浆记录是否正确；

地质员的职责是负责钻机进尺和灌浆记录、绘制钻孔柱状图，处理一般性技术问题，特殊问题及时向技术负责或项目经理汇报提请处理意见；

机组人员的职责是听从机长的安排，按照施工组织设计要求实施钻进、灌浆具体工作，派专人负责钻机及灌浆系统的检查和维护工作。

为保证工程有序进行，对工程质量进行全过程控制，使之规范化、科学化且符合工程实际，各阶段工作应严格按以下工序进行，见工序管理流程图(图2—1)。

图1—1 工序管理流程图

初步设计方案

灌浆试验先导孔试灌

确定灌浆参数

灌注施工

质量检测

竣工验收\提交成果资料 精品文档 精心整理

仅供工程人士参考 2.施工机械设备

设备配置如下：

设 备 名 称 数量 型 号

工程钻机 5 XY—2

工程钻机 5 GX—1T

泥浆泵 10 BW—250

搅拌机 10 立式自制

测斜仪 1

我方组织施工小组全体成员在进驻场地前对施工方案进行

集体学习与讨论，使每位成员了解整个工程工序流程，领会设

计意图，掌握施工工艺。

图2—1 灌浆施工工艺流程图

施工准备（场地整平、孔位放样、材料配置）

表面及裂缝填塞处理

造孔

清孔

水泥浆灌注

封孔

清场及清洗设备 精品文档 精心整理

仅供工程人士参考 3.相关规范标准

《水工建筑物水泥施工技术规范》(DL/T5148-2001)

《水利水电工程施工组织设计规范》(SDJ338-89)

《水工砼施工规范》(SDJ207-82)

《建筑工程质量检验评定标准》(GBJ301-88)

《混凝土质量控制标准》(GB50164-92)

《混凝土试验规程》(SD105-82)

《水工混凝土外加剂技术规程》(DL/T5100-1992)

《硅酸盐水泥、变通硅酸盐水泥》(GBJ107-87)

《混凝土拌和用水标准》(JGJ63-89)

《水利水电工程施工测量规范》(SL52-93)

4.施工布置

根据施工图设计施工总平面图进行施工平面布置，主要包括钻孔、灌浆系统，制浆和输浆系统，设备、材料运输和交通道路，水、电供应和通讯系统，排水和排污，以及为灌浆施工服务的有关生产、生活设施等。

根据招标商务文件所列工程量和招标图纸设计方案，确定坝基灌浆工程量统计表见下表，各灌浆孔布置见施工平面布置图。

根据《水工建筑物水泥施工技术规范》(DL/T5148-2001)，结合工程工期，在灌浆孔中选择65个一序孔中作为先导孔进行灌浆试验，对灌浆参数进行确定。

本次灌浆施工是在防渗墙施工完后,并达到一定的设计强度后进行，时间一般为14天后。

工作量统计表

桩号 0+000-0+100 0+100-0+400 0+400-0+500 0+500-0+600 0+600-0+700 0+700-0+800

段长(m) 100.00 300.00 100.00 100.00 100.00 100.00

钻孔数(个) 64 194 64 65 64 65 精品文档 精心整理

仅供工程人士参考 防渗墙高(m) 10.24 10.84 10.40 10.12 9.80 9.34

防渗墙进尺(m) 655.36 2102.96 665.60 657.80 627.20 607.10

砾岩钻孔深(m) 15.37 15.13 15.68 14.76 13.89 13.39

砾岩进尺(m) 983.68 2935.22 1003.52 959.40 888.96 870.35

累积进尺(m) 1639.04 5038.18 1669.12 1617.20 1516.16 1477.45

桩号 0+800-0+850 0+850-0+900 0+900-0+950 0+950-1+000 1+000-1+050 1+050-1+100

段长(m) 50.00 50.00 50.00 50.00 50.00 50.00

钻孔数(个) 32 32 32 33 32 32

防渗墙高(m) 8.86 8.86 8.42 7.92 6.98 6.26

防渗墙进尺(m) 283.52 283.52 269.44 261.36 223.36 200.32

砾岩钻孔深(m) 12.25 10.49 8.72 7.35 7.81 9.62

砾岩进尺(m) 392.00 335.68 279.04 242.55 249.92 307.84

累积进尺(m) 675.52 619.20 548.48 503.91 473.28 508.16

桩号 1+100-1+150 1+150-1+200 1+200-1+250 1+250-1+350 1+350-1+375 1+375-1+400

段长(m) 50.00 50.00 50.00 100.00 25.00 25.00

钻孔数(个) 32 33 32 64 16 16

防渗墙高(m) 6.26 6.26 6.26 5.96 5.96 5.96

防渗墙进尺(m) 200.32 206.58 200.32 381.44 95.36 95.36

砾岩钻孔深(m) 11.10 12.05 12.77 13.86 12.86 11.80

砾岩进尺(m) 355.20 397.65 408.64 887.04 205.76 188.80

累积进尺(m) 555.52 604.23 608.96 1268.48 301.12 284.16

桩号 1+400-1+425 1+425-1+450 1+450-1+475 1+475-1+500 1+500-1+550 1+550-1+600

段长(m) 25.00 25.00 25.00 25.00 50.00 50.00

钻孔数(个) 17 16 16 16 33 32

防渗墙高(m) 5.96 5.96 5.64 5.64 5.48 5.26

防渗墙进尺(m) 101.32 95.36 90.24 90.24 180.84 168.32

砾岩钻孔深(m) 10.50 9.22 8.44 7.76 7.38 7.60 精品文档 精心整理

仅供工程人士参考 砾岩进尺(m) 178.50 147.52 135.04 124.16 243.54 243.20

累积进尺(m) 279.82 242.88 225.28 214.40 424.38 411.52

桩号 1+600-1+650 1+650-1+700 1+700-1+750 1+750-1+800 1+800-1+825 1+825-1+850

段长(m) 50.00 50.00 50.00 50.00 25.00 25.00

钻孔数(个) 32 33 32 32 16 16

防渗墙高(m) 5.08 4.94 4.78 4.78 4.54 4.54

防渗墙进尺(m) 162.56 163.02 152.96 152.96 72.64 72.64

砾岩钻孔深(m) 8.31 9.35 10.51 10.51 9.28 8.09

砾岩进尺(m) 265.92 308.55 336.32 336.32 148.48 129.44

累积进尺(m) 428.48 471.57 489.28 489.28 221.12 202.08

桩号 1+850-1+875 1+875-1+900 1+900-1+950 1+950-1+995 合计

段长(m) 25.00 25.00 50 45 1995

钻孔数(个) 16 16 32 29 1286

防渗墙高(m) 4.40 4.40 4.22 3.96

防渗墙进尺(m) 70.40 70.40 135.04 114.84 9928

砾岩钻孔深(m) 7.41 6.39 5.65 5.02

砾岩进尺(m) 118.56 102.24 180.80 145.58 15074

累积进尺(m) 188.96 172.64 315.84 260.42 25002

其中砾岩中帷幕灌浆段长14705m。

工程完工后布置120个检查孔进行质量检查，由业主另行委托。5.施灌方法与技术要求

5.1施灌方法

根据规范及设计要求，首先进行帷幕灌浆试验，试验孔即为先导孔，后再进行帷幕灌浆的施工。

灌浆造孔采用清水循环钻进，由于坝体碾压质量好，孔壁稳定，可不下入套管。孔位、孔向和孔深满足设计要求，钻孔冲洗、灌注、封孔等按照《水工建筑物水泥施工技术规范》(DL/T5148-2001)及设

合集下载

帷幕灌浆施工方案

帷幕灌浆施工方案

新疆兵团水利水电工程集团有限公司

十三师八大石水库工程项目部

帷幕灌浆施工方案

编制：

复核：

批准：

日期：

八大石水库工程项目部

2015年11月

帷幕灌浆施工方案

一、 工程概况

1、概述

新疆兵团十三师八大石水库工程位于庙尔沟河出山口，行政区划属于新疆生产建设兵团第十三师黄田农场。工程区距黄田农场约25km，距哈密市约48km， 距乌鲁木齐市678km，国道G312在水库下游18km处经过。

八大石水库是庙尔沟河上的控制性水利枢纽，由拦河大坝、灌溉供水洞以及表孔溢洪道组成，设计洪水标准为50年一遇，校核洪水标准为1000年一遇，水库总库容990万m3，为IV等小（1）型工程。大坝为碾压式沥青混凝土心墙砂砾石坝，长311.93m，最大坝高115.7m。大坝为3级建筑物，灌溉供水洞及溢洪道为4级建筑物；其余次要建筑物级别为5级。水库工程区地震基本烈度为Ⅶ度，主要建筑物的地震设防烈度为Ⅶ度。

大坝心墙基础建基于基岩弱风化层上部，基岩上设1m厚强度等级为C30混凝土基座，基座底宽5.5m—10.5m。混凝土基座下部设固结灌浆四道，灌浆深度5m，孔距3.0m；设帷幕灌浆两道，灌浆孔排距1.5m,孔距2m，帷幕灌浆深度按深入q≤3lu线以下5m控制。断层段（0+181.31—0+247.07）挖除表层破碎层至设计高程后，回填混凝土盖板，盖板宽度10.5m,布置6排固结灌浆孔，固结灌浆深度7m,其中，靠近下游侧的4排固结灌浆孔兼做帷幕灌浆孔：中间两排为主帷幕，灌浆深度深入q≤3lu线以下5m，上下游两侧排为副帷幕，灌浆深度为为主帷幕深度的2/3；

2.工程地质条件

左坝肩基岩裸露，岩性为华力西中期第二侵入次中细粒闪长黑云母二长花岗岩，肉红色，块状构造，岩体强风化层厚度3.0～5.0m。岩体多为块状，整体性较好，左岸基岩透水率q≤5Lu的界线埋深在基岩面以下22～25m，q≤3Lu的界线埋深在基岩面以下30～35m。

帷幕灌浆工程专项施工方案(2篇)

帷幕灌浆工程专项施工方案(2篇)

第1篇

一、工程概况

本工程位于某城市某区域，主要目的是为了加固地基，提高地基承载力，防止地基沉降，确保建筑物的安全稳定。工程内容包括帷幕灌浆、注浆孔施工、灌浆材料配制、灌浆施工、质量检测等。

二、施工准备

1. 人员准备

- 组建专业的施工队伍，包括技术人员、施工人员、质检人员等。

- 对施工人员进行技术培训和安全教育，确保施工人员具备相应的技能和安全意识。

2. 材料准备

- 灌浆材料：水泥、水玻璃、砂、水等。

- 施工设备：灌浆泵、钻机、注浆管、搅拌机、测量仪器等。

3. 施工图纸及资料

- 详细阅读施工图纸，了解工程地质条件、灌浆孔布置、灌浆参数等。

- 收集相关地质勘察报告、设计文件、施工规范等。

4. 现场准备

- 清理施工现场，确保施工环境安全。

- 设置施工围挡，确保施工区域封闭。

- 准备好施工所需的临时设施，如临时办公室、宿舍、食堂等。

三、施工工艺

1. 钻孔施工

- 采用旋转钻机进行钻孔，钻孔深度根据设计要求确定。

- 钻孔过程中，严格控制孔位、孔深、孔径等参数。 - 钻孔完成后，进行清孔，确保孔内无杂物。

2. 灌浆孔施工

- 根据设计要求，在钻孔完成后，进行灌浆孔的施工。

- 灌浆孔的直径、深度、间距等参数应符合设计要求。

- 灌浆孔施工完成后，进行试压，确保灌浆孔的密封性。

3. 灌浆材料配制

- 根据设计要求，配制灌浆材料，包括水泥浆、水玻璃浆等。

- 灌浆材料的配比应符合设计要求，并经过试验验证。

4. 灌浆施工

- 采用压力灌浆法进行灌浆，灌浆压力应符合设计要求。

- 灌浆过程中，严格控制灌浆速度、灌浆量等参数。

- 灌浆结束后，进行封孔，确保灌浆效果。

四、质量控制

1. 材料质量

- 灌浆材料必须符合国家相关标准，并进行抽样检验。

帷幕灌浆施工方案 2

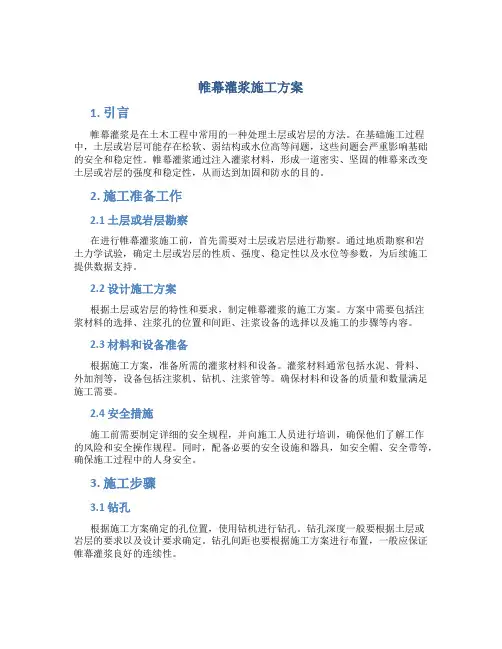

帷幕灌浆施工方案 2

帷幕灌浆施工方案

1. 引言

帷幕灌浆是在土木工程中常用的一种处理土层或岩层的方法。在基础施工过程中，土层或岩层可能存在松软、弱结构或水位高等问题，这些问题会严重影响基础的安全和稳定性。帷幕灌浆通过注入灌浆材料，形成一道密实、坚固的帷幕来改变土层或岩层的强度和稳定性，从而达到加固和防水的目的。

2. 施工准备工作

2.1 土层或岩层勘察

在进行帷幕灌浆施工前，首先需要对土层或岩层进行勘察。通过地质勘察和岩土力学试验，确定土层或岩层的性质、强度、稳定性以及水位等参数，为后续施工提供数据支持。

2.2 设计施工方案

根据土层或岩层的特性和要求，制定帷幕灌浆的施工方案。方案中需要包括注浆材料的选择、注浆孔的位置和间距、注浆设备的选择以及施工的步骤等内容。

2.3 材料和设备准备

根据施工方案，准备所需的灌浆材料和设备。灌浆材料通常包括水泥、骨料、外加剂等，设备包括注浆机、钻机、注浆管等。确保材料和设备的质量和数量满足施工需要。

2.4 安全措施

施工前需要制定详细的安全规程，并向施工人员进行培训，确保他们了解工作的风险和安全操作规程。同时，配备必要的安全设施和器具，如安全帽、安全带等，确保施工过程中的人身安全。

3. 施工步骤

3.1 钻孔

根据施工方案确定的孔位置，使用钻机进行钻孔。钻孔深度一般要根据土层或岩层的要求以及设计要求确定。钻孔间距也要根据施工方案进行布置，一般应保证帷幕灌浆良好的连续性。 3.2 清洗孔道

钻孔完毕后，使用水泵或高压冲洗机清洗孔道，将孔道内的泥土、碎石和杂质等清除干净，确保后续注浆材料能够顺利进入孔道。

3.3 安装注浆管

在完成孔道清洗后，立即安装注浆管。注浆管在清洗前需要进行全面检查，确保其完好无损，并且注浆口封闭良好，以防止注浆材料外泄。

3.4 注浆灌浆

在完成注浆管的安装后，根据施工方案，使用注浆机将灌浆材料注入注浆管中。注浆材料应根据设计要求控制注浆量和注浆压力，并且要保证注浆的均匀性和连续性。

帷幕灌浆施工方案完整

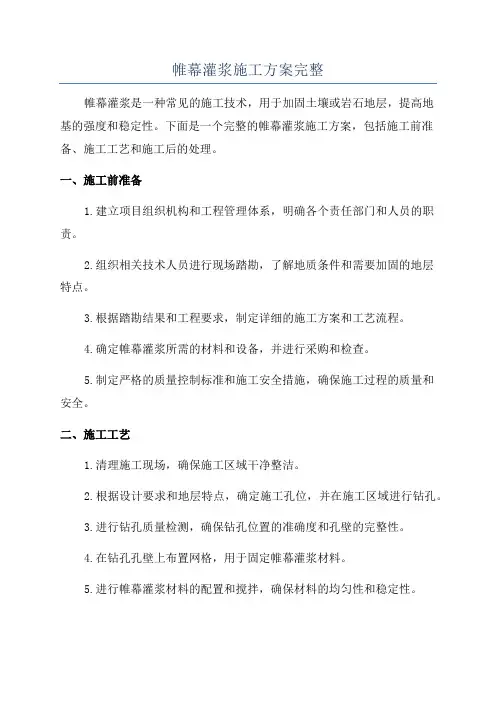

帷幕灌浆施工方案完整
