汽车底盘构造与名称高清图解汽车底盘构造名称图解：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
汽车底盘传动系图解一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
离合器图解万向传动装置差速器图解汽车底盘行驶系图解由汽车的车架、车桥、车轮和悬架等组成。
汽车底盘行驶系的功能有：接受传动系的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；承受汽车的总重量和地面的反力；缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性；与转向系配合，保证汽车操纵稳定性。
汽车底盘行驶系图解汽车转向系图解下图为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘和安全转向柱;转向传动机构包括转向器、左右横拉杆、转向节臂和转向节等。
稳定杆：转向时减少车体侧倾，增加操控性。
半轴：将发动机的动力传递到车轮上，驱动汽车。
转向拉杆：控制车轮的转向，调整前束。
下摆臂、上支臂：连接车轮和车体的悬挂构件。
万向轴：连接在两个轴之间，在一定范围内可任意改变两轴间的传动角度。
因为前轮是既要驱动，又要转向的!弹簧：弹性元件，起缓冲作用。
这个是螺旋弹簧，卡车用的是钢板弹簧，某些高档车用的是空气弹簧。
减震器：液压阻尼元件，吸收路面冲击的能量,并抑制弹簧压缩后回弹的力。
它与弹簧配合组成了减震系统，用于减缓因路面不平引起的车体震动。
减震器的阻尼力与弹簧的弹力，经过不同的调教匹配会产生出不同的底盘风格，比如运动型、舒适型。
汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
打开发动机盖，就是这个样子了，这个是4A13 发动机。
空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。
空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。
如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。
蓄电池：不必多说，就是储存电能的。
一般是铅蓄电池，电解液是稀硫酸。
制动液：就平常说的刹车油。
现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。
点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。
机油：这个也不必多说，起润滑密封作用的矿物油或合成油。
发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。
助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。
当然有些车已开始使用电动助力了，这也是未来的发展趋势。
防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。
玻璃水：地球人都知道，擦玻璃用的。
机油尺：检测机油量的尺子。
用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。
保险盒：里面有很多电气设备的保险丝，还有继电器。
小F一共有两个保险盒，另一个在驾驶室司机左下方。
具体看随车说明书。
进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。
进气口的位置是汽车涉水深度的极限，绝对不可以超过。
发动机一旦进水，后果很严重~!电子油门：说是油门，其实和油没有一点关系的噢，它连接的是进气总管和进气歧管，控制的是发动机进气量，所以正确说法应该是电子节气门。
发动机控制模块会根据进气量计算出喷油量，这样就能控制发动机的转速及输出功率了。
汽车基本构造与基础知识 （附图）引擎基本构造：缸径冲程排气量与压缩比引擎是由凸轮轴、汽门、汽缸盖、汽缸本体、活塞、活塞连杆、曲轴、飞轮、油底壳…等主要组件，以及进气、排气、点火、润滑、冷却…等系统所组合而成。
以下将各位介绍在汽车型录的「引擎规格」中常见的缸径、冲程、排气量、压缩比、SOHC、DOHC等名词。
缸径：汽缸本体上用来让活塞做运动的圆筒空间的直径。
冲程：活塞在汽缸本体内运动时的起点与终点的距离。
一般将活塞在最靠近汽门时的位置定为起点，此点称为「上死点」；而将远离汽门时的位置称为「下死点」。
排气量：将汽缸的面积乘以冲程，即可得到汽缸排气量。
将汽缸排气量乘以汽缸数量，即可得到引擎排气量。
以Altis 1.8L车型的4汽缸引擎为例：缸径：79.0mm，冲程：91.5mm，汽缸排气量：448.5 c.c.引擎排气量＝汽缸排气量×汽缸数量＝448.5c.c.×4＝1,794 c.c.压缩比：最大汽缸容积与最小汽缸容积的比率。
最小汽缸容积即活塞在上死点位置时的汽缸容积，也称为燃烧室容积。
最大汽缸容积即燃烧室容积加上汽缸排气量，也就是活塞位在下死点位置时的汽缸容积。
Altis 1.8L引擎的压缩比为10：1，其计算方式如下：汽缸排气量：448.5 c.c.，燃烧室容积：49.83 c.c.压缩比＝(49.84＋448.5)：49.84＝9.998：1≒10：1引擎基本构造─SOHC单凸轮轴引擎引擎的凸轮轴装置在汽缸盖顶部，而且只有单一支凸轮轴，一般简称为OHC (顶置凸轮轴，Over Head Cam Shaft)。
凸轮轴透过摇臂驱动汽门做开启和关闭的动作。
在每汽缸二汽门的引擎上还有一种无摇臂的设计方式，此方式是将进汽门和排汽门排在一直在线，让凸轮轴直接驱动汽门做开闭的动作。
有VVL装置的引擎则会透过一组摇臂机构去驱动汽门做开闭的动作。
引擎基本构造─DOHC双凸轮轴引擎此种引擎在汽缸盖顶部装置二支凸轮轴，由凸轮轴直接驱动汽门做开启和关闭的动作。

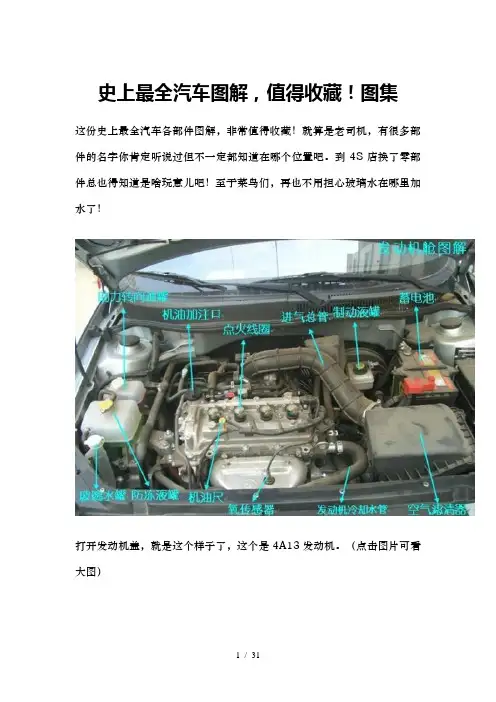

史上最全汽车图解，值得收藏！图集这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

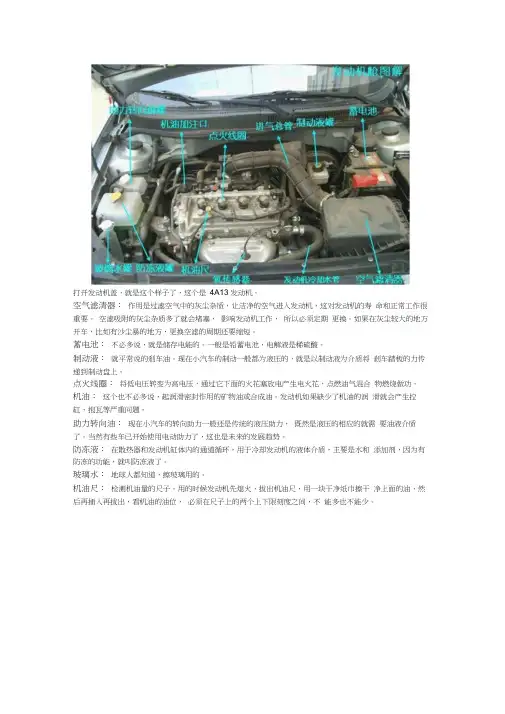

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。
（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。
空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。
如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。
蓄电池：不必多说，就是储存电能的。
一般是铅蓄电池，电解液是稀硫酸。
制动液：就平常说的刹车油。
现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。
点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。
机油：这个也不必多说，起润滑密封作用的矿物油或合成油。
发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。
助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。
当然有些车已开始使用电动助力了，这也是未来的发展趋势。
防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。
玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。
机油尺：检测机油量的尺子。
用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。
保险盒：里面有很多电气设备的保险丝，还有继电器。
小F一共有两个保险盒，另一个在驾驶室司机左下方。
具体看随车说明书。
进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。
