15.1 电能与电功
1.电能表是用来测定以下哪个物理量的( )
A．电能 B．电流 C．电压 D．电阻
答案：A
解析：因为电能表是测量用户在一定时间内消耗的电能的多少，因此电能表是用来测量电能的仪表．应选A．
2.以下选项中，正确描述电功单位的是( )
A．V B．VAs C．kw D．C
答案：B
解析：A.V是电压的单位，所以A是错误的；
B.VAs是电压.电流与时间的单位，由W＝UIt可知它们的积是电功的单位，所以B是正确的；
C.kW是电功率的单位，所以C是错误的；
D.C是电量的单位，所以D是错误的．应选B．
3.家庭每月用电量的计量单位是( )
A．库仑 B．瓦特 C．焦耳 D．千瓦时
答案：D
解析：A.库仑是电量的单位，不合题意；
B.瓦特是功率.电功率的单位，不合题意；
C.焦耳是电功的国际单位制单位，不是家庭电路消耗电能的单位，不合题意；
D.千瓦时是电功的常用单位，符合题意．应选D．
4.家庭用户每月应缴付电费多少的依据是( )
A．用电器的多少 B．用电器功率的大小
C．消耗电能的多少 D．通过用电器电流的大小
答案：C
解析：家庭用户每月应缴付电费多少的依据是消耗电能的多少，电能表是测量用电器消耗电能的多少．应选：C．
5.以下用电器中，主要把电能转化为机械能的是( )
A．电视机 B．电热毯 C．电风扇 D．电脑
答案：C
解析：A.电视机是把电能转化为光能和声能的装置；不符合题意．
B.电热毯是把电能转化为内能的装置；不符合题意．
C.电风扇是把电能转化为机械能的装置；符合题意．
D.电脑把电能转化为光能和声能的装置；不符合题意．应选C．
一、选择题
1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。已知电路中除了L1、L2外，其它电路元件均完好。下列说法正确的是（ ）
A．可以确定，只有L1短路 B．可以确定，只有L1断路
C．可以确定，L1短路且L2断路 D．可以确定，L1断路且L2短路
2．如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器1R的滑片P向右移动时，总电路和各支路中的电流（I、1I、2I），电压（U、1U、2U），电阻（R、1R、2R）中大小不变的量有（ ）
A．3个 B．4个 C．5个 D．6个
3．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（ ）
A．灯L1短路 B．灯L1开路
C．灯L2开路 D．灯L2短路
4．下列提供的数据符合实际情况的是（ ）
A．实验室小灯泡的电流约为0.3A
B．对于人体的安全电压是低于36V
C．小军同学骑自行车的功率约为500W
D．手托两个鸡蛋匀速向上抬高1m约做功10J
5．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．要调节灯泡亮度，电位器有3种接入方式可以实现目的
B．电位器与灯泡并联
C．若只将a、c接入电路，顺时针转动旋纽时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
6．如图所示是一种测定油箱内油量的装置，其中 R 是滑动变阻器的电阻片，当油量减少时，滑动变阻器的滑片P 向上移动，则电路中（ ）
A．滑动变阻器的电阻减小，电流减小
B．滑动变阻器的电阻增大，电流增大
C．电路中的总电阻减小，电流增大
D．电路中的总电阻增大，电流减小
第1页（共11页）

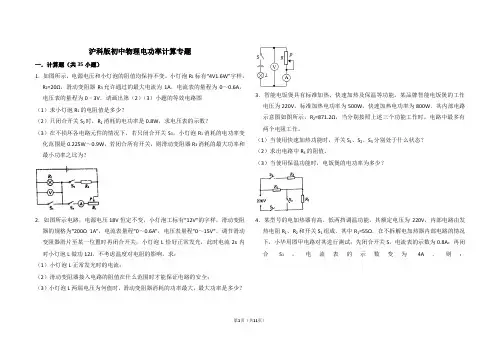

沪科版初中物理电功率计算专题
一．计算题（共35小题）
1．如图所示，电源电压和小灯泡的阻值均保持不变。小灯泡R1标有“4V1.6W”字样，R2=20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表的量程为0～0.6A，电压表的量程为0﹣3V．请画出第（2）（3）小题的等效电路图
（1）求小灯泡R1的电阻值是多少？
（2）只闭合开关S2时，R2消耗的电功率是0.8W，求电压表的示数？
（3）在不损坏各电路元件的情况下，若只闭合开关S3，小灯泡R1消耗的电功率变化范围是0.225W～0.9W，若闭合所有开关，则滑动变阻器R3消耗的最大功率和最小功率之比为？
2．如图所示电路，电源电压18V恒定不变，小灯泡工标有“12V”的字样，滑动变阻器的规格为“200Ω 1A”，电流表量程“0～0.6A”，电压表量程“0～15V”，调节滑动变阻器滑片至某一位置时再闭合开关，小灯泡L恰好正常发光，此时电流2s内对小灯泡L做功12J，不考虑温度对电阻的影响。求：
（1）小灯泡L正常发光时的电流；
（2）滑动变阻器接入电路的阻值在什么范围时才能保证电路的安全；
（3）小灯泡L两端电压为何值时，滑动变阻器消耗的功率最大，最大功率是多少？
3．智能电饭煲具有标准加热、快速加热及保温等功能。某品牌智能电饭煲的工作电压为220V，标准加热电功率为500W，快速加热电功率为800W．其内部电路示意图如图所示，R2=871.2Ω，当分别按照上述三个功能工作时，电路中最多有两个电阻工作。
（1）当使用快速加热功能时，开关S1、S2、S3分别处于什么状态？
（2）求出电路中R3的阻值。
（3）当使用保温功能时，电饭煲的电功率为多少？
4．某型号的电加热器有高、低两挡调温功能，其额定电压为220V，内部电路由发热电阻R1、R2和开关S1组成，其中R1=55Ω．在不拆解电加热器内部电路的情况下，小华用图甲电路对其进行测试：先闭合开关S，电流表的示数为0.8A；再闭合S1，电流表的示数变为4A．则：
一、选择题
1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1：I2=3：4 U1：U2=1：1 B．I1：I2=3： 4 U1：U2=3：4
C．I1：I2=4：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=4：3
2．下列所提供的数据中符合实际情况的是（ ）
A．一节干电池电压15V
B．中考跳绳合格，考生的跳绳功率约1500W
C．家用电冰箱的工作电流约1A
D．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J
3．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（ ）
A．灯泡L2处短路 B．灯泡L1处短路 C．灯泡L1处断路 D．灯泡L2处断路
4．如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大
5．某电路中有两个电阻1R和2R，1R、2R两端的电压分别为1.5V和4.5V，则电源的电压是（ ） A．1.5V B．3V C．4.5V D．6V
6．如图电源电压为36V，L1和L2为两只相同的灯泡，关于电压表的示数下列判断中正确的是（ ）
A．开关S断开，电压表的示数为36V
B．开关S闭合，电压表的示数为36V
C．开关S断开，电压表的示数为0V
D．开关S闭合，电压表的示数为0V
