公差对照表-d11公差对照表

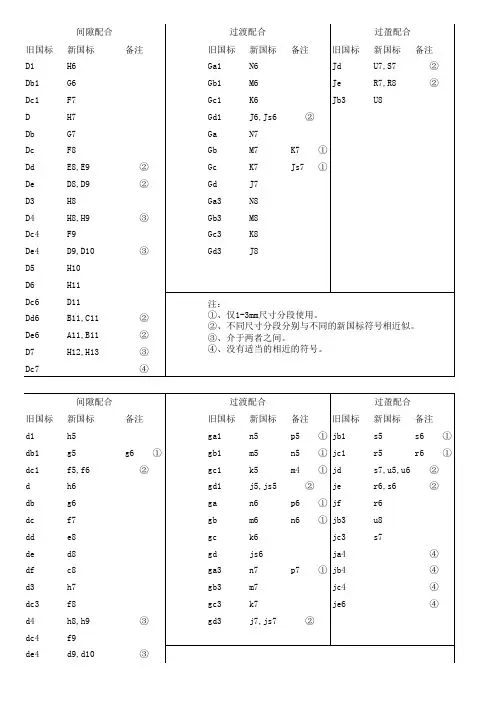

旧国标新国标备注旧国标新国标备注旧国标新国标备注

D1H6Ga1N6JdU7,S7②

Db1G6Gb1M6JeR7,R8②

Dc1F7Gc1K6Jb3U8

DH7Gd1J6,Js6②

DbG7GaN7

DcF8GbM7K7 ①

DdE8,E9②GcK7Js7 ①

DeD8,D9②GdJ7

D3H8Ga3N8

D4H8,H9③Gb3M8

Dc4F9Gc3K8

De4D9,D10③Gd3J8

D5H10

D6H11

Dc6D11

Dd6B11,C11②

De6A11,B11②

D7H12,H13③

Dc7④

旧国标新国标备注旧国标新国标备注旧国标新国标备注

d1h5ga1n5p5 ①jb1s5s6 ①

db1g5g6 ①gb1m5n5 ①jc1r5r6 ①

dc1f5,f6②gc1k5m4 ①jds7,u5,u6②

dh6gd1j5,js5②jer6,s6②

dbg6gan6p6 ①jfr6

dcf7gbm6n6 ①jb3u8

dde8gck6jc3s7

ded8gdjs6ja4④

dfc8ga3n7p7 ①jb4④

d3h7gb3m7jc4④

dc3f8gc3k7je6④

d4h8,h9③gd3j7,js7②

dc4f9

de4d9,d10③

d5h10间隙配合过渡配合过盈配合

注：①、仅1-3mm尺寸分段使用。②、不同尺寸分段分别与不同的新国标符号相近似。③、介于两者之间。④、没有适当的相近的符号。

间隙配合过渡配合过盈配合d6h11

dc6d11

dd6b11,c10,c11②

de6a11,b11②

d7h12,h13③

dc7b12,c12,c13②注：①、仅1-3mm尺寸分段使用。②、不同尺寸分段分别与不同的新国标符号相近似。③、介于两者之间。④、没有适当的相近的符号。

1内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要

素组成。 标准公差确定公差带的大小， 而基本偏差确定公差带的位置，见下图。

1）标准公差（IT） 标准公差的数值由基本尺寸和公差等级来决定。其中公差

国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，

而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）

标准公差的数值由基本尺寸和公差等级来决定。其中公差等级是确定尺寸精

确程度的等级。标准公

差分为20级，即IT01，IT0，IT1，…，ITI8。其尺寸精确程度从IT01到ITI8

依次降低。标准公差的具体数值可查表得到。

2）基本偏差

基本偏差一般是指上下两个偏差中靠近零线的那个偏差。即当公差带位于零

线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，

见上图。

国家标准对孔和轴均规定了28个不同的基本偏差。基本偏差代号用拉丁字

母表示，大写字母表示孔，小写字母表示轴。下图是孔和轴的28个基本偏差系

列图。

2

从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，

其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从

J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏

差为零。JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。

基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一

端，另一端

则是开口的，即公差带的另一端取决于标准公差（IT）的大小。

7-6 极限与配合

3按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规

定的技术要求，这种性质称为

互换性。零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效

H1Js1H2

Js2H3Js3H4Js4K4M4G5H5Js5K5M5N5P5R5S5F6G6H6J6Js6K6M6N6P6R6S6T6U6V6X6Y6D7E7F7G7H7J7Js7K7M7N7P7R7S7T7U7V7X7Y7C8D8E8F8G8H8J8Js8K8M8N8P8R8S8T8U8V8X8Y8A9B9C9D9E9F9H9Js9N9P9A10B10C10D10E10H10Js10A11B11C11D11H11Js11A12B12C12H12Js12H13Js13

h1js1h2js2h3js3g4h4js4k4m4n4p4r4s4f5g5h5j5js5k5m5n5p5r5s5t5u5v5x5y5e6f6g6h6j6js6k6m6n6p6r6s6t6u6v6x6y6d7e7f7g7h7j7js7k7m7n7p7r7s7t7u7v7x7y7c8d8e8f8g8h8js8k8m8n8p8r8s8t8u8v8x8y8a9b9c9d9e9f9h9js9a10b10c10d10e10h10js10a11b11c11d11h11js11a12b12c12h12js12a13b13c13h13js13基孔制

基轴制基本尺寸

->由用户输入

Z6公差代号Z7H8Z8->从左表中选择

上偏差ES或ei+0.046->由程序确定

下偏差EI或es0->由程序确定颜色示例z5蓝:常用公差带z6粉红:优先公差带z7z8

Copyright 2008公差查询工具75

常用公差表

2.垂直度公差 矩形、圆形凹模板的直角面，凸、凹模（或凸凹模）固定板安装孔的轴线与其基准面，模板上模柄（压入式模柄）安装孔的轴线与其基准面，一般均应有垂直度要求，可按下表的垂直度公差选取。而上、下模板的导柱、导套安装孔的轴线与其基准面的垂直度公差，应按如下规定：安装滑动式导柱、导套时取为0.01：100；安装滚动式导柱、导套时取为0.005：100。

基本尺寸 >25~40 >40~63 >63~100 >100~160 >1公差等级

公差值 0.010 0.012 0.015 0.020 0

注：1.基本尺寸是指被测零件的短边长度。

2.垂直度公差是指以长边为基准，短边对长边垂直度的最大允许值。

3.圆跳动公差 各种模柄的圆跳动公差可按下表选取。与模板固定的导套圆柱面的径向圆跳动公差，可根据模具精度要求选取4级或5级，在冷冲模国家标准中，其圆跳动公差值已直接标注在导套零件图上。

基本尺寸 >18~30 >30~50 >50~120 >120~250

公差等级 8

公差值 0.025 0.030 0.040 0.050

4.同轴度公差 阶梯式的圆截面凸模、凹模、凸凹模的工作直径与安装直径（采用过渡配合压入固定板内），阶梯式导柱的工作直径与安装（采用过盈配合压入模板内），均应有同轴度要求，其同轴度公差可按下表选取。

基本尺寸 >6~10 >10~18 >18~30 >30~50 >50~120

公差等级 8

公差值 0.015 0.020 0.025 0.030 0.040

注：基本尺寸是指被测零件的直径。

5.圆柱度公差 导柱与导套配合的圆柱面，其圆柱度公差一般可按6级精度选取。在冷冲模国家标准中，其圆柱度公差值已直接标注在导柱、导套零件图上。
