第一步：打开三菱编程软件，点击“打开工程”。
第二步：打开，点击工程—点击“打开”按钮。
第三步：连接线的属性选择—如下图依次选择（是USB就选择USB，是232端口就选择232及COM端口）。
点击“确定”。
第四步：点击“在线”，属性选择“参数+程序”在点击“执行”。
第五步：系统显示提示。
选择“全部是”
第六步：下载完成点击“监视开始”。
第七步：系统处于监视状态。
点击要编辑的指令—编辑完成后确认，此段会显示如下图有灰色的背景，点击“变换”，
第八步：点击在线——PLC写入。
第九步：点击要写入的选项（参数+程序），在点击执行
第十部：依次点击是是完成。
三菱PLC的通讯与编程案例三菱FX系列PLC作为三菱基本的PLC，它们之间的通讯有几种常用的方式，分别如下：CC-LINK，N:N网络连接，并联连接。
1．CC-LINK连接CC-LINK连接图如下：对应的PLC可为FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC，因为在使用CC-LINK 通讯时要扩展CC-LINK模块，而FX1S没有扩展模块功能，故FX1S不能用于此通讯方式。
2）FX1N/FX2N/FX3U即可以作为主站，也可以作为远程设备站使用。
此种通讯因为要加CC-LINK通讯模块，所以成本较高。
3）在CC-LINK网络中还可以加入变频器伺服等符合CC-LINK规格的设备。
2．N:N网络连接N:N网络连接连接图如下：3．并联连接并联连接图如下：1）通讯对象是FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC同一系列的PLC之间。
2）该通讯在PLC间进行1:1通讯，进行数据交换，只能满足2台PLC的通讯。
一、N:N网络通讯1、通讯解决方案用FX2N，FX2NC，FX1N，FXON可编程控制器进行的数据传输可建立在N：N的基础上。
使用此网络通讯，它们能链接—个小规模系统中的数据。
2、相关标志和数据寄存器对于FXlN／FX2N／FX2NC类可编程控制器,使用N:N网络通讯辅助继电器，其中M8038用来设置网络参数,M8183在主站点的通讯错误时为ON,M8184到M8190在从站点产生错误时为ON，(第1个从站点M8184，第7个从站点M8190)M8191在与其它站点通讯时为ON数据寄存器D8176设置站点号，0为主站点，1到7为从站点号D8177设定从站点的总数，设定值1为1个从站点，2为两个从站点；D8178设定刷新范围，0为模式0（默认值），1为模式1，2为模式2；D8179 主站设定通讯重试次数，设定值为0到10；D8180 设定主站点和从站点间的通讯驻留时间，设定值为5到255，对应时间为50到2550ms案例该系统有三个站点，其中一个主站，两个从站，每个站点的可编程控制器都连接一个FX2N-485-BD通讯板，通讯板之间用单根双绞线连接。

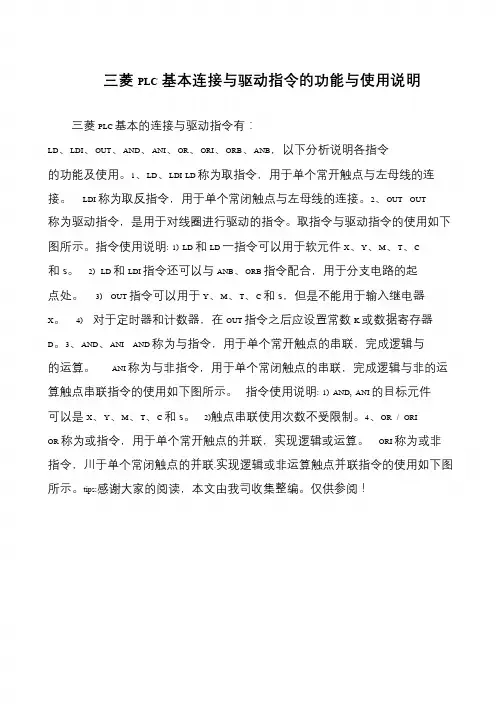

三菱PLC基本连接与驱动指令的功能与使用说明
三菱PLC 基本的连接与驱动指令有：
LD、LDI、OUT、AND、ANI、OR、ORI、ORB、ANB，以下分析说明各指令的功能及使用。
1、LD、LDI LD 称为取指令，用于单个常开触点与左母线的连接。
LDI 称为取反指令，用于单个常闭触点与左母线的连接。
2、OUT OUT 称为驱动指令，是用于对线圈进行驱动的指令。
取指令与驱动指令的使用如下图所示。
指令使用说明: 1) LD 和LD 一指令可以用于软元件X、Y、M、T、C 和S。
2) LD 和LDI 指令还可以与ANB、ORB 指令配合，用于分支电路的起点处。
3) OUT 指令可以用于Y、M、T、C 和S，但是不能用于输入继电器X。
4) 对于定时器和计数器，在OUT 指令之后应设置常数K 或数据寄存器D。
3、AND、ANI AND 称为与指令，用于单个常开触点的串联，完成逻辑与的运算。
ANI 称为与非指令，用于单个常闭触点的串联，完成逻辑与非的运算触点串联指令的使用如下图所示。
指令使用说明: 1) AND, ANI 的目标元件可以是X、Y、M、T、C 和S。
2)触点串联使用次数不受限制。
4、OR / ORI OR 称为或指令，用于单个常开触点的并联，实现逻辑或运算。
ORI 称为或非指令，川于单个常闭触点的并联.实现逻辑或非运算触点并联指令的使用如下图所示。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。

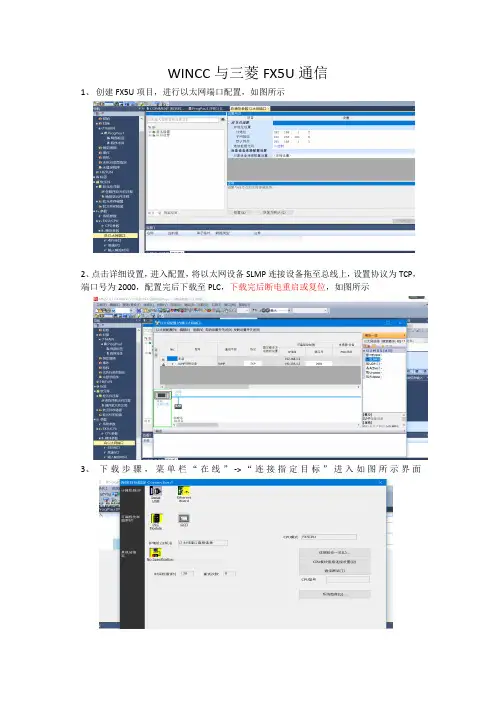

WINCC与三菱FX5U通信1、创建FX5U项目，进行以太网端口配置，如图所示2、点击详细设置，进入配置，将以太网设备SLMP连接设备拖至总线上，设置协议为TCP，端口号为2000，配置完后下载至PLC，下载完后断电重启或复位，如图所示3、下载步骤，菜单栏“在线”->“连接指定目标”进入如图所示界面4、单击PLC Module，进入可编程控制器I/F CPU模块详细设置，选择以太网端口直接连接，如图所示，5、单击CPU模块直接连接设置，选择以太网，选择电脑对应的适配器，和IP地址，此IP地址为电脑对应的IP地址，如图所示6、设置完成后，单击“通信测试”如果通信成功，提示已成功与FX5UCPU连接，如图所示7、单击写入PLC程序，选择要下载大PLC的相关参数配置，点击“执行”，如图所示8、创建程序，M100置1 ，Y0动作，D100等于100时Y5动作，下载到PLC中，如图所示9、创建触摸屏项目，选择GS系列，如图所示10、机种选择MELSEC IQ-F，如图所示11、连接I/F选择以太网多CPU连接通信，如图所示12、设置GOT IP地址等相关参数，周边S/W通讯用端口号为2000，此处要第2步中，设置PLC参数的端口相同，如图所示13、配置完成后在连接机器设置CH1中查看，将站号设置成2，IP为PLC中设置的IP地址，因为屏与PLC默认的站号都为1，为了避免冲突，此处设置为2，如图所示14、创建按钮控件并关联变量，如图所示15、创建指示灯控件并关联变量，如图所示16、创建数值显示/输入控件并关联变量，如图所示17、创建另一个指示灯控件并关联变量，如图所示18、下载到屏中，选择以太网连接，填写GOT IP地址和周边的通讯用端口号与前面设置的一至，然后点击通信测试，通信成功后显示连接成功，点击确定后进行GOT下载，如图所示19，当以太网通信不成功时，可先用USB连接将配置的程序下载到屏中，在进行以太网通信，通信不成功时因为屏默认的IP与设置好的IP不同，通过USB将设置的IP下载的屏即可如图所示20，当D100 等于100时，Y1指示灯亮，如图所示。
