陕西科技大学期末考试复习题 ——第二十期第二部分(单片机和过程设备设计复习精华篇）

陕西科技大学 编 机电过控系 审 第二篇 单片机 1、 MCS-51单片机的P0～P3四个I/O端口在结构上有何异同？使用时应注意哪些项？ 答：P0口是一个8位漏极开路型双向I/O端口。P1口是一个内部带上拉电阻的8位准双向I/O端口。P2口也是一个内部带上拉电阻的8位准双向I/O端口P3口是一个内部带上拉电阻的8位多功能双向I/O端口。 在使用时应注意以下方面： ① P0～P3都是准双向I/O口，即CPU在读取数据时，必须先向相应端口的锁存器写入“1”。各端口名称与锁存器名称在编程时相同，均可用P0～P3表示。当系统复位时，P0～P3端口锁存器全为“1”，故可直接对其进行读取数据。 ② P0口每一输出位可驱动8个LS型TTL负载，P0口可作通用输入、输出端口使用，此时，若要驱动NMOS或其他拉电流负载时，需外接上拉电阻，才能使该位高电平输出有效。 在单片机进行外部存储器扩展时，P0口必须作为地址/数据复用线使用，此时，不必外接上拉电阻，P0也不能作通用I/O口使用。 ③ P1、P2、P3口输出均接有内部上拉电阻，输入端无需外接上拉电阻，每一位输出可以驱动4个LS型TTL电路。 ④ P0、P2口除可以作通用I/O端口、以实现与外部进行数据交换外，更主要的是，当CPU访问外部存储器时，CPU将自动地把外部存储器的地址线信号（16位）送P0、P2口，作为地址总线（P0口输出低8位地址，P2口输出高8位地址），向外部存储器输出16位存储单元地址。在控制信号作用下，该地址低8位被锁存后，P0口自动切换为数据总线，这时经P0口可向外部存储器进行读、写数据操作。此时，P2口不再作通用I/O端口，P0口为地址/数据复用口。

2、 在什么情况下，P3口作为第二功能使用？ 答：P3口的第二功能是作为控制端口使用的。由于单片机没有专设的控制信号引脚，单片机在进行外部存储器和I/O端口扩展时所需要的控制信号必须由P3口提供，P3口第二功能相当于PC机中CPU的控制线引脚。

3、 为什么说单片机具有较强的位处理能力？ 答：对于许多控制系统，开关量控制是控制系统的主要对象之一。作为传统的CPU，对于简单的个别开关量进行控制却显得不那么方便，而让MCS-51值得骄傲的正是它有效地解决了单一位的控制。 MCS-51片内CPU还是一个性能优异的位处理器，也就是说MCS-51实际上又是一个完

整而独立的1位单片机（也称布尔处理机）。该布尔处理机除了有自己的CPU、位寄存器、位累加器（即进位标志Cy）、I/O口和位寻址空间外，还有专供位操作的指令系统，可以直接寻址对位存储单元和SFR的某一位进行操作。MCS-51单片机对于位操作（布尔处理）有置位、复位、取反、测试转移、传送、逻辑与和逻辑或运算等功能。所以，单片机具有较强的位处理能力

4、位寻址和字节寻址如何区分？在使用时有何不同？ 答：由寻址方式可以看出，不同的寻址方式所寻址的存储空间是不同的。正确地使用寻址方式不仅取决于寻址方式的形式，而且取决于寻址方式所对应的存储空间。字节寻址必须是对8位存储单元，位寻址的存储空间只能是片内RAM的20H~2FH字节地址中的所有位（位地址为00H~7FH)和部分SFR的位，决不能是该范围之外的任何单元的任何位 5、MCS-51系列单片机能提供几个中断源、几个中断优先级？各个中断源的优先级怎样确定？在同一优先级中，各个中断源的优先顺序怎样确定？ 答：MCS-51系列单片机能提供5个中断源，2个中断优先级。各个中断源的优先级是由特殊功能寄存器IP来确定，IP中和各个中断源对应位为1时，此中断源为高优先级，否则为低优先级。在同一优先级中，各个中断源的优先顺序是由自然优先级来确定的。

6、MCS-51系列单片机的外部中断有哪两种触发方式？如何设置？对外部中断源的中断请求信号有何要求？ 答：MCS-51系列单片机的外部中断有电平触发和边沿触发两种方式。是由特殊功能寄存器TCON中IT0,IT1的状态确定的，如：IT0为1时外部中断0为边沿触发方式，当INT0外部引脚出现下降沿时向CPU提出中断请求， 否则为电平触发方式，当INT0外部引脚出现低电平时向CPU提出中断请求。

7、当正在执行某一中断源的中断服务程序时，如果有新的中断请求出现，问在什么情况下可响应新的中断请求？在什么情况下不能响应新的中断请求？ 答：当正在执行某一中断源的中断服务程序时，如果有新的中断请求出现，当新中断源中断级别比正在执行中断源的中断级别高时可响应新的中断请求，否则不能响应新的中断请求。

8、8051定时器/计数器有哪几种工作模式？各有什么特点？ 答：8051定时器/计数器有0，1，2，3四种工作模式。模式0为13位1定时器/计数器，模式1为16位1定时器/计数器，模式2为自动赋初值的8位定时器/计数器，模式3可以增加一个8位定时器（T1没有模式3）。 9、简述MCS-51单片机CPU访问外部扩展程序存储器的过程。

答案： P0口作为地址/数据复用的双向三态总线，用于输出程序存储器的低8位地址或输入指令，P2口具有输出锁存功能，用于输出程序存储器的高8位地址。当ALE有效（高电平）时，高8位地址从P2口输出，低8位地址从P0口输出，在ALE的下降沿把P0口输出的低8位地址锁存起来，然后在PSEN有效（低电平）期间，选通外部程序存储器，将相应单元的数据送到P0口，CPU在PSEN上升沿完成对P0口数据的采样。

10、简述MCS-51单片机CPU访问外部扩展数据存储器的过程。 答案：第一个机器周期是从外部程序存储器读取MOVX指令操作码，第二个机器周期才是执行MOVX指令访问外部数据存储器。在该周期中，若是读操作，则RD信号有效（低电平），P0口变为输入方式，被地址信号选通的外部RAM某个单元中的数据通过P0口输入CPU；若是写操作，则WR信号有效（低电平），P0口变为输出方式，CPU内部数据通过P0口写入地址信号选通的外部RAM的某个单元中。

11、 什么是单片机？单片机与微机相比有何特点？ 答：单片机（Single-Chip-Microcomputer）又称单片微控制器，其基本结构是将微型计算机的基本功能部件：中央处理机（CPU）、存储器、输入接口、输出接口、定时器/计数器、中断系统等全部集成在一个半导体芯片上，因此，单片机其体积小、功耗低、价格低廉，且具有逻辑判断、定时计数、程序控制等多种功能。 单片机结构上的设计，在硬件、指令系统及I/O能力等方面都有独到之处，具有较强而有效的控制功能。虽然单片机只是一个芯片，但无论从组成还是从其逻辑功能上来看，都具有微机系统的含义。另一方面，单片机毕竟是一个芯片，只有外加所需的输入、输出设备，才可以构成实用的单片机应用系统

12、 8051单片机内部包含哪些主要功能部件？各功能部件的主要作用是什么？ 答： 8051单片机内部由CPU、4KB的ROM、128B的RAM、4个8位的I/O并行端口、一个串行口、两个16位定时/计数器及中断系统等组成。

13、MCS-51有哪几种寻址方式？举例说明它们是怎样寻址的？ 答：MCS-51指令系统的寻址方式有以下7种： 立即寻址方式：操作数直接出现在指令中。 直接寻址方式中：操作数的单元地址直接出现在指令中。 寄存器寻址方式中：寄存器中的内容就是操作数。

寄存器间接寻址方式中，指定寄存器中的内容是操作数的地址，该地址对应存储单元的内容才是操作数。

变址寻址方式是以程序指针PC或数据指针DPTR为基址寄存器，以累加器A作为变址寄存器，两者内容相加（即基地址+偏移量）形成16位的操作数地址，

相对寻址是以程序计数器PC的当前值作为基地址，与指令中的第二字节给出的相对偏移量rel进行相加，所得和为程序的转移地址。

位地址：内部RAM地址空间的可进行位寻址的128位和SFR地址空间的可位寻址的11个8位寄存器的88位。位寻址给出的是直接地址。

14、什么是嵌入式系统？嵌入式系统有哪些重要特征？ 所谓嵌入式系统，是“以应用为中心、以计算机技术为基础、软件硬件可裁减、功能、可靠性、成本、体积、功耗严格要求的专用计算机系统”。即以嵌入式应用为目的计算机系统。 嵌入式系统的重要特征：1、系统内核小2、专用性强3、系统精简：嵌入式系统一般没有系统软件和应用软件的明显区分，其功能设计及实现上不要求过于复杂，这样一方面利于控制系统成本，同时也利于实现系统安全。4、高实时性。

15、. 程序状态字寄存器PSW各位的定义是什么？ PSW是一个8位寄存器，用于寄存当前指令执行后的某些状态，即反映指令执行结果的一些特征信息。 Cy（PSW.7）：即PSW的D7位，进位/借位标志。 AC（PSW.6）：即PSW的D6位，辅助进位标志。 F0（PSW.5）及F1（PSE.1）：即PSW的D5位、D1位，用户标志位。 RS1及RS0（PSW.4及PSW.3）：即PSW的D4位、D3位，寄存器组选择控制位。 OV（PSW.2）：即PSW的D2位，溢出标志。 16、 MCS-51存储器结构的主要特点是什么？程序存储器和数据存储器各有何不同？ MCS-51单片机的存储器结构与一般微机存储器的配置方法不同，一般微机把程序和数据共存同一存储空间，各存储单元对应惟一的地址。而MCS-51的存储器把程序和数据的存储空间严格区分开。数据存储器用于存放程序运算的中间结果、状态标志位等。程序存储器用于存放已编制好的程序及程序中用到的常数。

17、 MCS-51单片机内部RAM可分为几个区？各区的主要作用是什么？

合集下载

陕西科技大学——液压传动第二章

陕西科技大学——液压传动第二章


(3)泵的输出功率； (4)驱动电机功率; (5)机械效率;
N输出= p*q=5*11.04/60=0.92kW
N输入*= N输出 ==》N输入=0.92/0.85=1.09kW
-_m = -/-_v= 0.84/0.92=0.91
SHAANXI UNIVERSITY OF SCIENCE &TECHNOLOGY
SHAANXI UNIVERSITY OF SCIENCE &TECHNOLOGY
主要工作参数
流体传动与控制
3、液压泵效率
容积效率-_v为液压泵的实际流量 / 理论流量之比，即：
-_v= q/qt
机械效率-_m为液压泵的理论转矩与实际转矩之比，
即： -_m= Tt/ T
液压泵总效率 = -_v * -_m = p*q / T* 输出/输
流体传动与控制
【例题1】某液压系统，泵的排量V=10ml/r, 电机转速n＝1200 r/min，泵的
输出压力p＝5MPa，泵容积效率-_v = 0.92, 总效率＝0.84。求：
(1)泵的理论流量； (2)泵的实际流量 (3)泵的输出功率； (4)驱动电机功率 (5)机械效率；
SHAANXI UNIVERSITY OF SCIENCE &TECHNOLOGY
齿轮液压泵
一、齿轮液压泵 （一）概述
齿轮液压泵是液压系统中常用的一 种定量泵，是利用齿轮啮合原理工作的。 根据啮合形式的不同分为外啮合齿轮泵 和内啮合齿轮泵两种。齿轮泵具有结构 简单、工作可靠、体积小、重量轻、成 本低、使用维修方便等特点。另外齿轮 泵还具有自吸性能好、转速范围大、对 滤油精度不高、对油液污染不敏感等优 点。齿轮泵的主要缺点是流量和压力脉 动大、排量不可调、噪声也较大，此外 工作压力不及柱塞泵高。
陕西科技大学期末考试复习题第六期

陕西科技大学期末考试复习题第六期

陕西科技大学期末考试复习题——第六期陕西科技大学编机电过控系审第一篇过程设备制造与检测10级试题陕西科技大学试题纸（A)课程过程装备制造与检测班级过控10级班学号姓名题号一二三四五六七八九十总分得分阅卷人一，填空题，每空1分，共20分1，超声波检测的必要设备有。

增感屏的种类有，象质剂的种类有，常选用。

2，焊接接头的基本形式有、、、。

3，按渗透剂的种类不同，渗透检测的方法有和两种。

其中法的检测灵敏度高。

4，筒体的拼接焊缝，每节筒体纵向焊缝中心线间的弧长不应小于，相邻筒体纵向焊缝，中心间的弧长不得小于，封头由瓣片和顶圆板拼制成时，焊缝方向只允许是。

5，在焊接热循环中对焊接接头组织、性能的影响，主要取决于、、和。

6，常用的卷板机有三种。

封头冷热冲压成型的选择依据主要考虑两个因素。

二，判断，每题2分，共10分1，压力容器分为多层和单层，且以多层运用较多。

（）2，焊后热处理是将焊接装备的整体或局部均匀加热至金属材料相变点以上的温度范围内, 保持一定时间,然后均匀冷却的过程. （）3，金属的临界变形率是指金属材料冷弯后产生粗大再结晶晶粒的变形率，通常情况下，金属的实际变形率应该小于临界变形率。

（）4，射线检测利用X射线检测时，按照照射质量可以分为A 、B 、C 三个等级，锅炉与部件的焊接质量检测等级应该选用B 级。

（）5，磁粉检测磁化电流有交流和直流两种，选用时选用交流磁化的原因是容易退磁。

（）三，简答题，每题5分，共40分1，简述钨极氩弧焊的特点？2，钢材净化处理的操作内容及其作用？3，简述弯管时产生的缺陷和控制方法？4，射线检测的准备工作？5，简述压力容器的发展特点？6，为什么压力容器制造中，容器主要受压零部件、承压壳体的主焊缝（如壳体的纵缝和环焊缝等）采用全熔透的对接接头？7，以低碳钢为例简要说明焊接接头在组织、性能上较薄弱的区域是热影响区中的过热去？8，简述等离子弧切割的特点及其在化工设备制造中的应用？四，综合，30分1,0Cr18Ni9Ti属于何种钢种？分析该种钢的焊接性能？该类钢种在焊接过程中产生的主要问题及其控制措施？利用手工电弧焊焊接时，简述其焊接工艺措施及选择焊条？12分2，封头的冲压成形中，为什么采用压边圈可以防止折皱的产生？简述球形封头，椭圆形封头和平顶封头采用压边圈的条件？简要分析半球形封头在冲压成型后的壁厚变化情况？12分3，无折边锥形封头的展开计算，已知Dm=2000mm，dm=1200mm,β=60°。

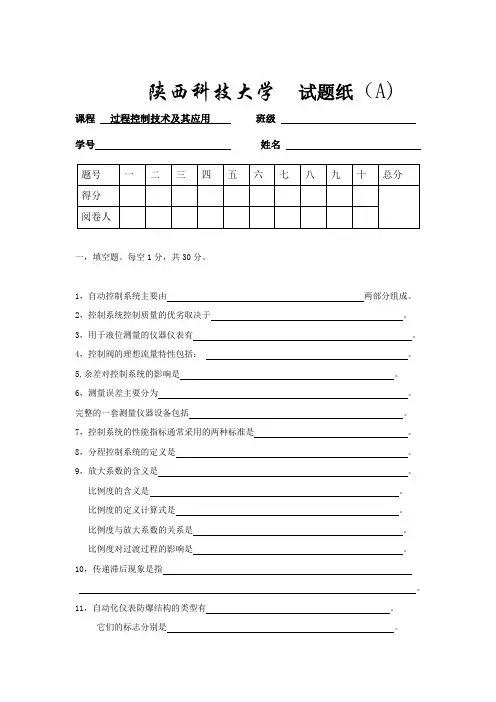

陕西科技大学机电工程学院过程装备与控制工程过程装备控制技术及其应用期末考试题

陕西科技大学机电工程学院过程装备与控制工程过程装备控制技术及其应用期末考试题

陕西科技大学试题纸（A)课程过程控制技术及其应用班级学号姓名题号一二三四五六七八九十总分得分阅卷人一，填空题。

每空1分，共30分。

1，自动控制系统主要由两部分组成。

2，控制系统控制质量的优劣取决于。

3，用于液位测量的仪器仪表有。

4，控制阀的理想流量特性包括：。

5,余差对控制系统的影响是。

6，测量误差主要分为。

完整的一套测量仪器设备包括。

7，控制系统的性能指标通常采用的两种标准是。

8，分程控制系统的定义是。

9，放大系数的含义是。

比例度的含义是。

比例度的定义计算式是。

比例度与放大系数的关系是。

比例度对过渡过程的影响是。

10，传递滞后现象是指。

11，自动化仪表防爆结构的类型有。

它们的标志分别是。

12，阶跃干扰作用下过渡过程的形式有。

13，对象的时间常数对于控制通道不能取特大也不能取小的原因是指。

14，进行热电偶测量温度时，补偿导线的选用原则是。

15，安全火花是指。

16，前馈控制的基本原理是。

17，热电偶的结构主要有 , , 。

18，控制系统按被控变量不同主要分为。

控制系统按控制规律的不同主要分为。

复杂控制系统主要写出五个即可。

19，热电效应的原理是。

20，检测变送环节中克服测量滞后的措施有。

二，简答题。

共30分。

1，，简述被控对象、被控变量、操纵变量、扰动(干扰)量、设定(给定)值和偏差的含义?画出简单控制系统的方框图？串级控制系统有哪些恃点?主要使用在哪些场合?画出串级控制系统的方框图？为什么说串级控制系统中的主回路是定值控制系统，而副回路是随动控制系统?分析为什么串级调节系统的调节品质比单回路调节系统好？10分2，调节器的参数有哪些？调节器参数整定的方法有哪些？何为工程整定法？工程整定法有哪些？5分3，随机误差的特性有哪些？何为最大允许误差？什么是仪表的精度和精度等级，怎样进行计算?试分别写出QDZ , DDZ- II型、DDZ-Ⅲ型仪表的信号范围。

简要阐述DDZ-Ⅲ型仪表输入输出信号这样选择的原因？5分4，温度测量的测量原理有哪些？列举各测量原理下所使用的温度测量仪表？每种例举一个即可。

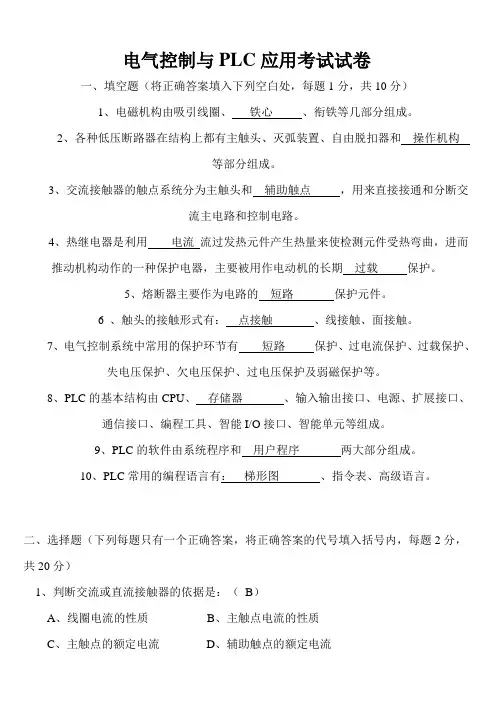

陕西科技大学plc与电气控制plc与电气控制期末考试复习题

陕西科技大学plc与电气控制plc与电气控制期末考试复习题

电气控制与PLC应用考试试卷一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、铁心、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构等部分组成。

3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

5、熔断器主要作为电路的短路保护元件。

6 、触头的接触形式有：点接触、线接触、面接触。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和用户程序两大部分组成。

10、PLC常用的编程语言有：梯形图、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（B）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（C）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（ A ）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（ C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（B）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（ A ）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。
